简介
AMS1117-3.3是一种输出电压为3.3V的正向低压降稳压器，适用于高效率线性稳压器。
简介：AMS1117-3.3是一种输出电压为3.3V的正向低压降稳压器，适用于高效率线性稳压器。开源协议
：GPL 3.0
创建时间：2022-10-15 07:00:25更新时间：2024-05-20 13:38:07
描述
AMS1117-3.3V降压模块
类型： 电源板
日期： 2022/10/14
简介
AMS1117-3.3是一种输出电压为3.3V的正向低压降稳压器，适用于高效率线性稳压器。

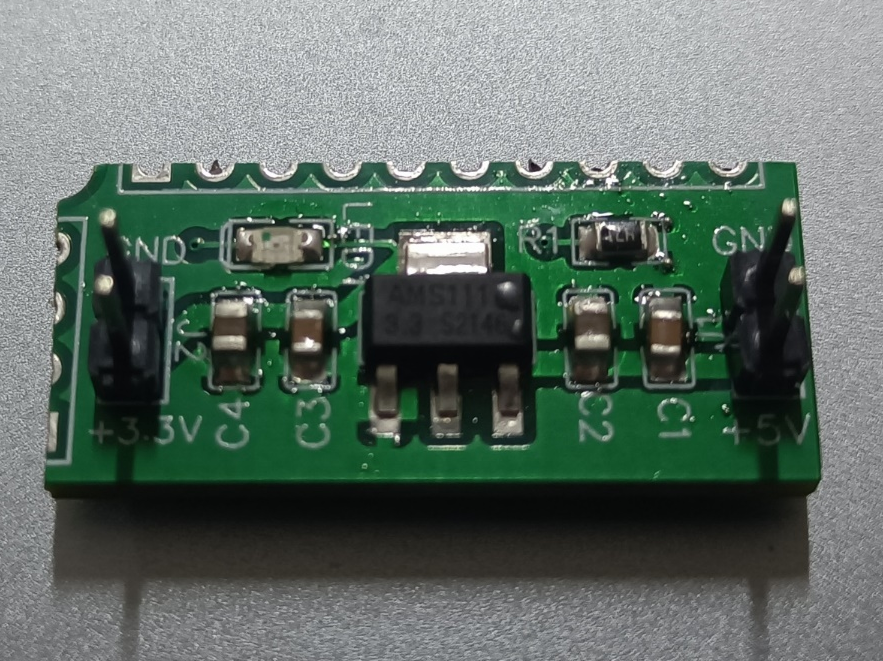

实物图

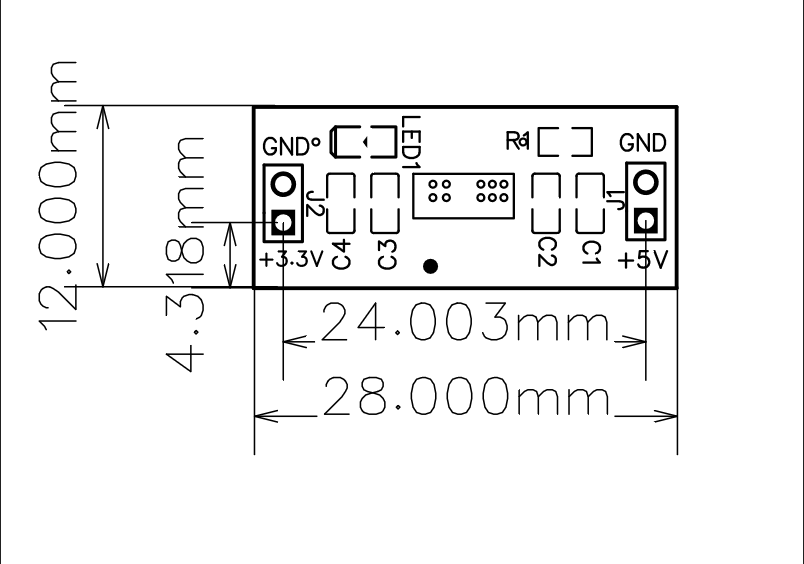

尺寸图

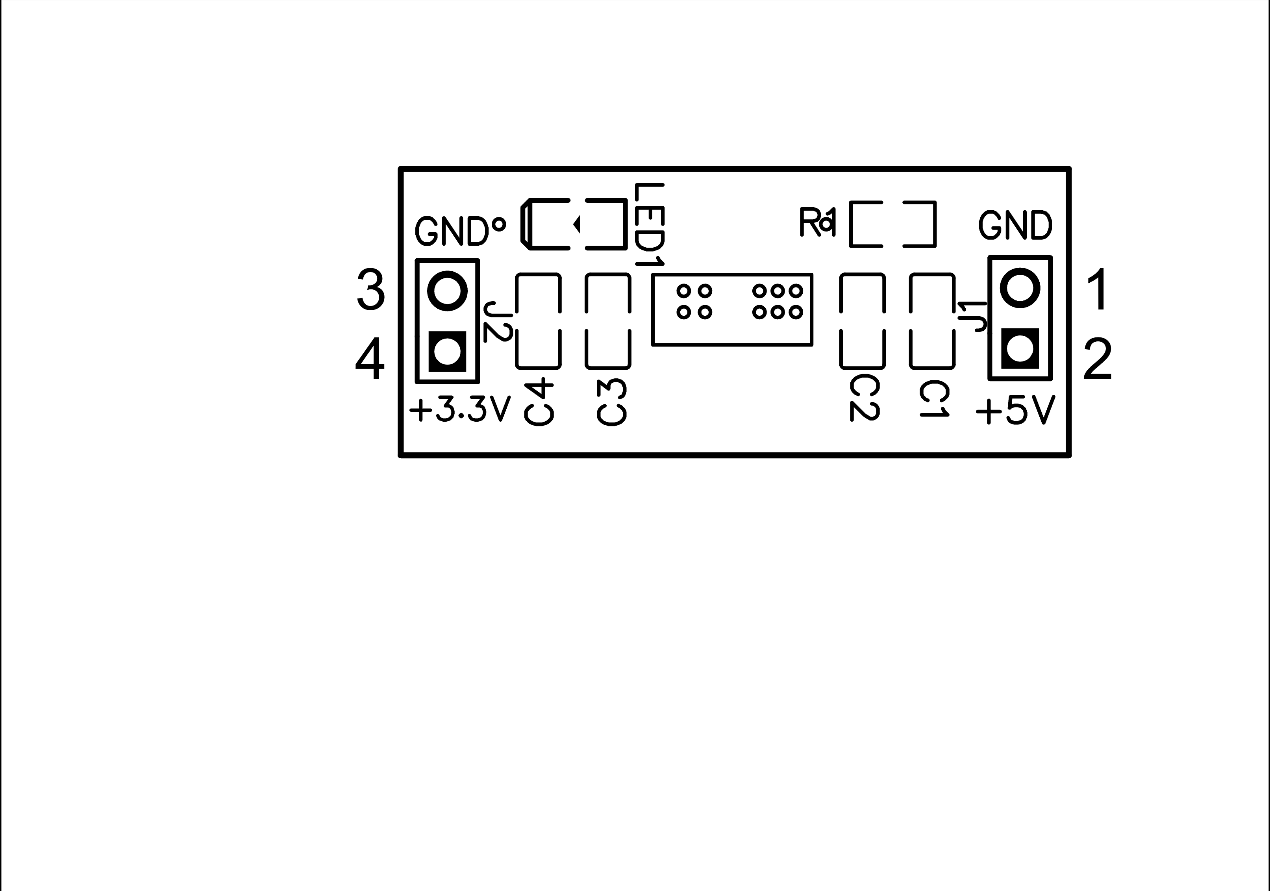

引脚定义
快速调试
万用表测试输入电压5V，输出电压3.3V，LED亮说明输出电压正常。
物料清单
| ID | IDName | Designator | Footprint | Quantity |
|---|---|---|---|---|
| 1 | 0.1u | C1,C3 | C0805 | 2 |
| 2 | 10u | C2,C4 | C2,C4 | 2 |
| 3 | HDR-M-2.54_1x2 | J1,J2 | HDR-M-2.54_1X2 | 2 |
| 4 | LED-0805_R | LED1 | LED0805_RED | 1 |
| 5 | 47OR | R1 | RO805 | 1 |
| 6 | AMS1117-3.3RG | U1 | SOT-223-3_L6.4-W3.5-P2.30-LS7.O-BR | 1 |
设计图
未生成预览图，请在编辑器重新保存一次BOM
暂无BOM
