标准版 F280049CRSHSR_Core_Board

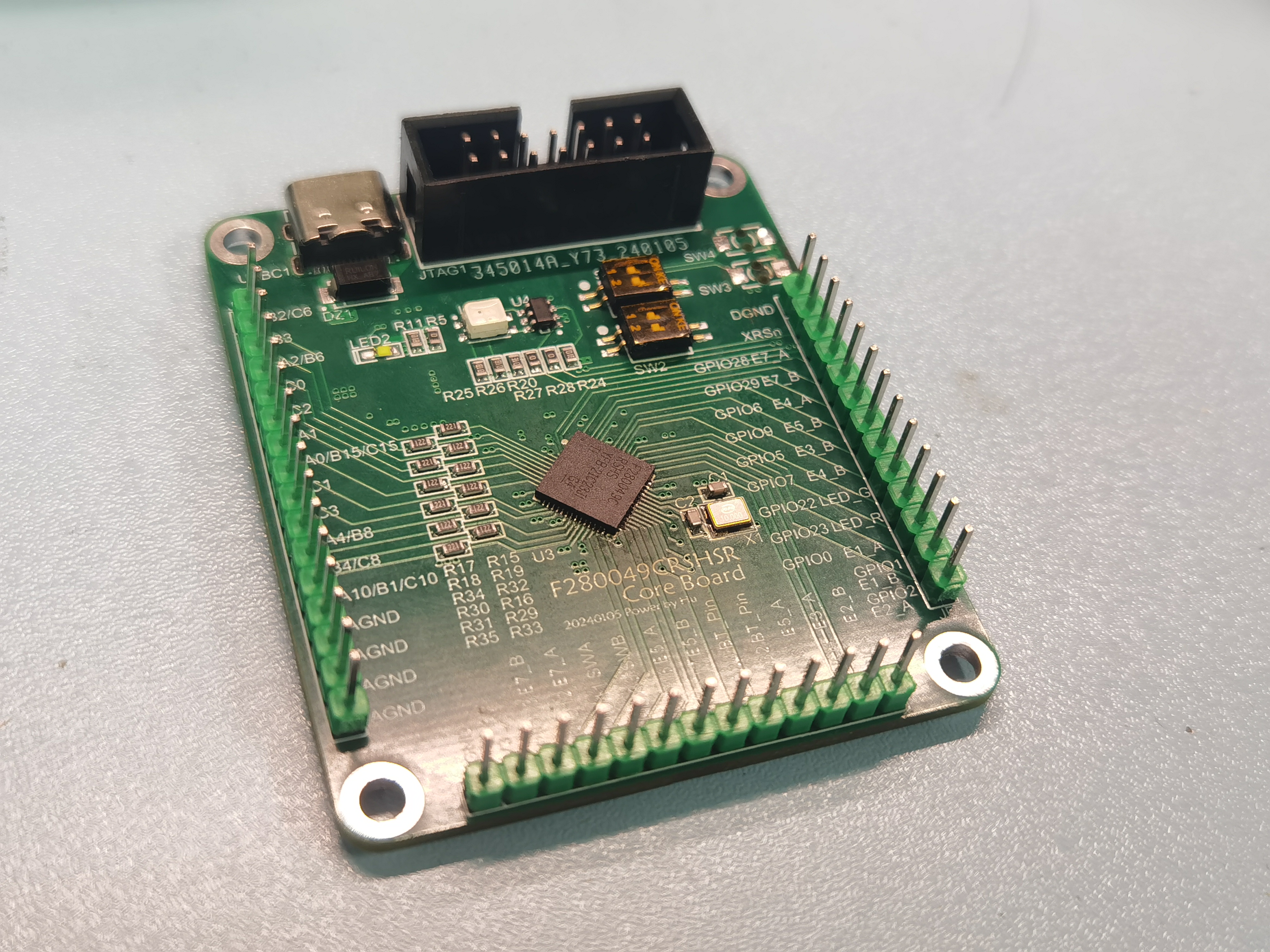

简介：F280049CRSHSR核心板。 打板请下载附件。
开源协议: GPL 3.0
(未经作者授权，禁止转载)
描述
F280049CRSHSR核心板。
打板请下载附件。
2024/1/15
gerber所用封装焊接难度较高，请根据焊接经验决定是否打板。
设计图
| ID | Name | Designator | Footprint | Quantity | |
|---|---|---|---|---|---|
| 1 | 12pF/50V | C1,C2 | C0603_L | 2 | |
| 2 | 10uF/6.3V | C3,C6,C10 | C0603_L | 3 | |
| 3 | 100nF/50V | C4,C5,C7,C9,C12,C18,C19,C20,C21,C22,C25,C26,C27,C28,C29,C30,C31,C32,C33,C34,C35,C36,C37,C38 | C0603_L | 24 | |
| 4 | 2.2uF/50V | C8,C11,C13,C24 | C0603_L | 4 | |
| 5 | 4.7uF/50V | C14,C15,C16,C17 | C0603_L | 4 | |
| 6 | 1uF/50V | C23 | C0603_L | 1 | |
| 7 | SMAJ6.0CA | DZ1 | SMA | 1 | |
| 8 | HDR-1X13 | JP1,JP2 | HDR2.54-LI-13P | 2 | |
| 9 | HDR-1X16 | JP3 | HDR2.54-LI-16P | 1 | |
| 10 | JTAG | JTAG1 | IDC2.54-LI-2X7P | 1 | |
| 11 | FB | L1 | R0805-HP_L | 1 | |
| 12 | NO | LED2 | LED0603_G | 1 | |
| 13 | 10K | R1,R12,R14,R21,R23 | R0603_L | 5 | |
| 14 | 0R | R2,R5,R27,R28 | R0603_L | 4 | |
| 15 | DNP | R3 | R0603_L | 1 | |
| 16 | 100 | R4 | R0603_L | 1 | |
| 17 | 4K7 | R6,R7 | R0603_L | 2 | |
| 18 | 2K2 | R8,R10,R22 | R0603_L | 3 | |
| 19 | 56K | R9,R13 | R0603_L | 2 | |
| 20 | 1K | R11,R25,R26 | R0603_L | 3 | |
| 21 | 330 | R15,R16,R17,R18,R19,R29,R30,R31,R32,R33,R34,R35 | R0603_L | 12 | |
| 22 | 1M | R20,R24 | R0603_L | 2 | |
| 23 | SW-2P | SW2,SW5 | CSW1.27 SMD-2P | 2 | |
| 24 | SWA | SW3 | SW SMD-3*4*2 | 1 | |
| 25 | SWB | SW4 | SW SMD-3*4*2 | 1 | |
| 26 | XC620P332MR | U1 | SOT23-3N | 1 | |
| 27 | REF3033AIDBZR | U2 | SOT23-3L | 1 | |
| 28 | F280049CRSHSR | U3 | VQFN-56_L7.0-W7.0-P0.40-TL-EP5.3 | 1 | -40℃+125℃ |
| 29 | SN74LVC2G07DBVR | U4 | SOT23-6L | 1 | |
| 30 | TYPE-C 2.0 -16P | USBC1 | USB-C-SMD_16P | 1 | |
| 31 | 10M | X1 | XTAL-3225-4P | 1 | |
| 32 | A红色，B绿色 | LED1 | LED 3528-4PIN | 1 |
