标准版 开源-STC15W408AS最小系统板
简介：STC15W408AS最小系统板
描述
STC15W408AS最小系统板,IO都引出,IO在底层都有标注,P5.4heP5.5上拉了LED灯,自带2.54-4P端子,可以用自动下载器来下载.
电路很简单.

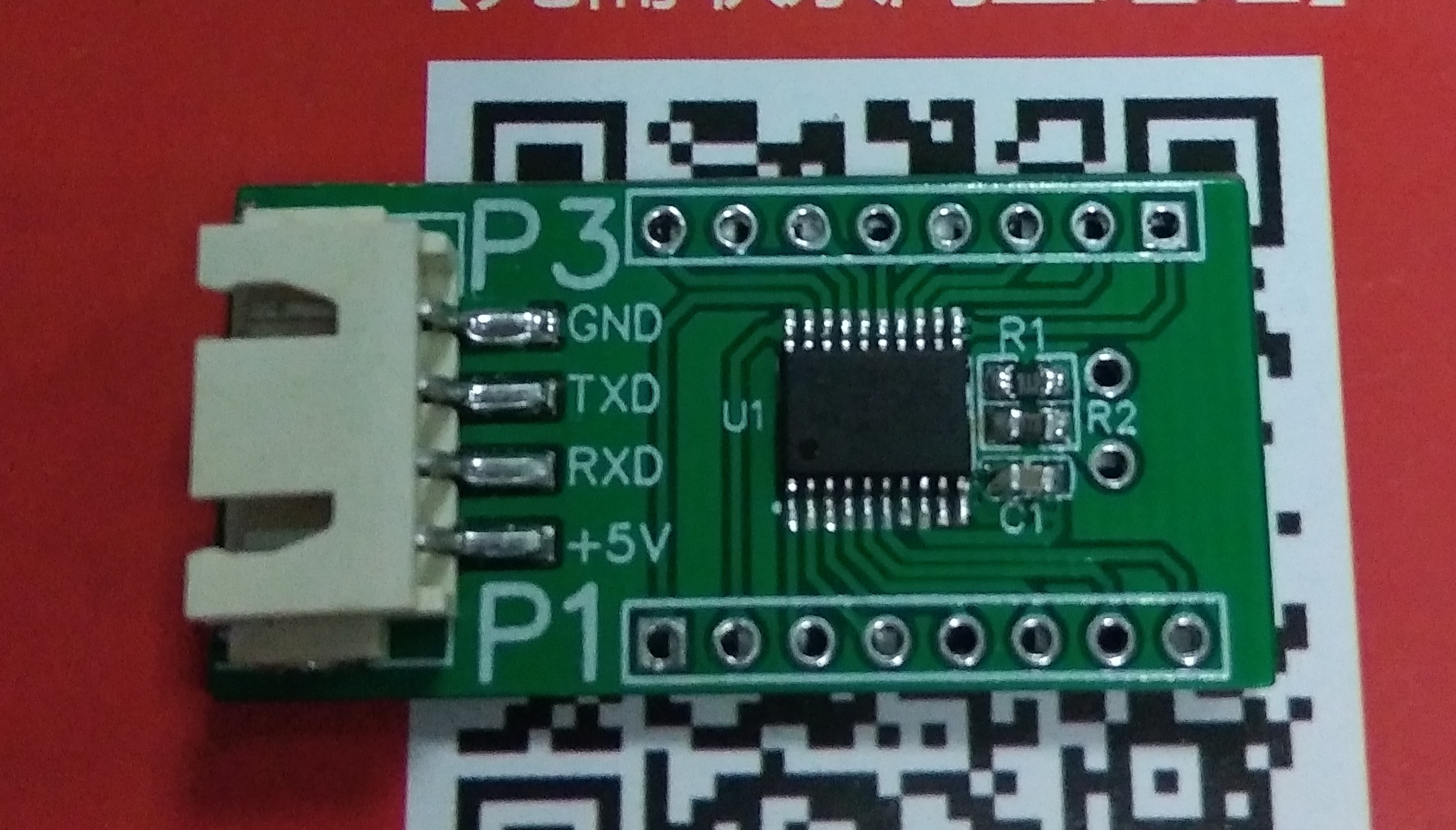

PCB正面:

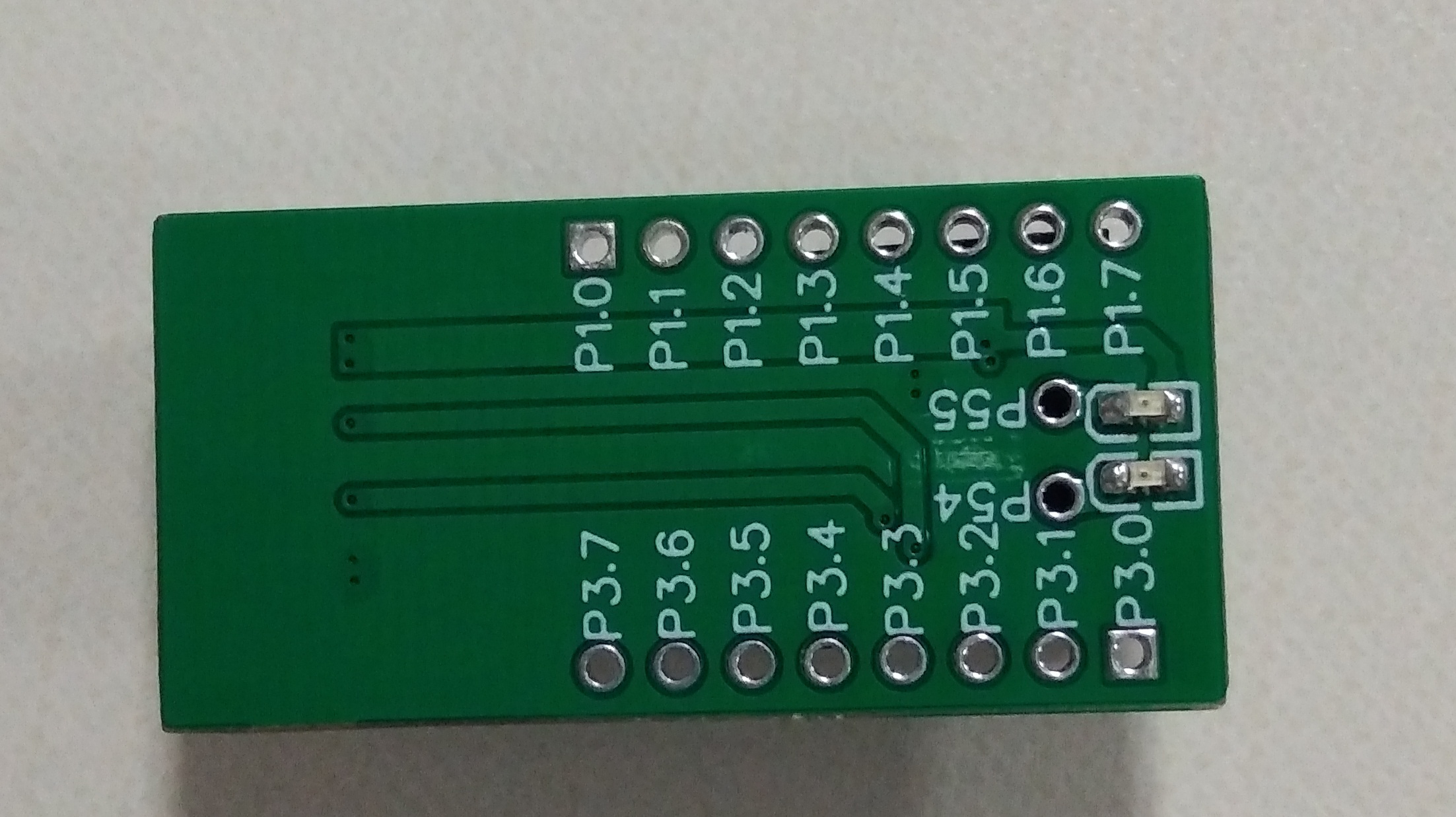

PCB背面:
| ID | Name | Designator | Footprint | Quantity | BOM_Supplier | BOM_Manufacturer | BOM_Manufacturer Part | BOM_Supplier Part |
|---|---|---|---|---|---|---|---|---|
| 1 | 10uF | C1 | C0603 | 1 | LCSC | FH | 1206X106K100NT | C157351 |
| 2 | 10K | R2,R1 | R0603 | 2 | LCSC | UniOhm | 0805W8J0222T5E | C26017 |
| 3 | Z-211-0811-0021-001 | P1,P3 | SIP-2.54MM-8P-CJT-H8.54 | 2 | LCSC | Nextronics Engineering | Z-211-0811-0021-001 | C190820 |
| 4 | FC-D1608HOK-600H | P55,P54 | LED-0603 | 2 | LCSC | NATIONSTAR | FC-D1608HOK-600H | C84269 |
| 5 | X8821WRS-04-9TSN | ISP | CONN-SMD_4PIN-H-PITCH2.50-L_X8821WRS-04-9TSN | 1 | LCSC | XKB Enterprise | X8821WRS-04-9TSN | C397434 |
| 6 | STC15W408AS-35I-TSSOP20 | U1 | TSSOP-20 | 1 | LCSC | STC | STC15W408AS-35I-TSSOP20 | C61940 |
