STC8G1K-核心板

2个月前

简介:STC8G1K-核心板

开源协议: GPL 3.0

  • 520
  • 0
  • 1

描述

       STC8G1K-核心板,带8个LED灯,外加洞洞板!这个直接用TYPE-C的数据线就可以下载程序,也可以用我自己做的下载器下载程序,主要用于学习STC51单片机,这个芯片很便宜!

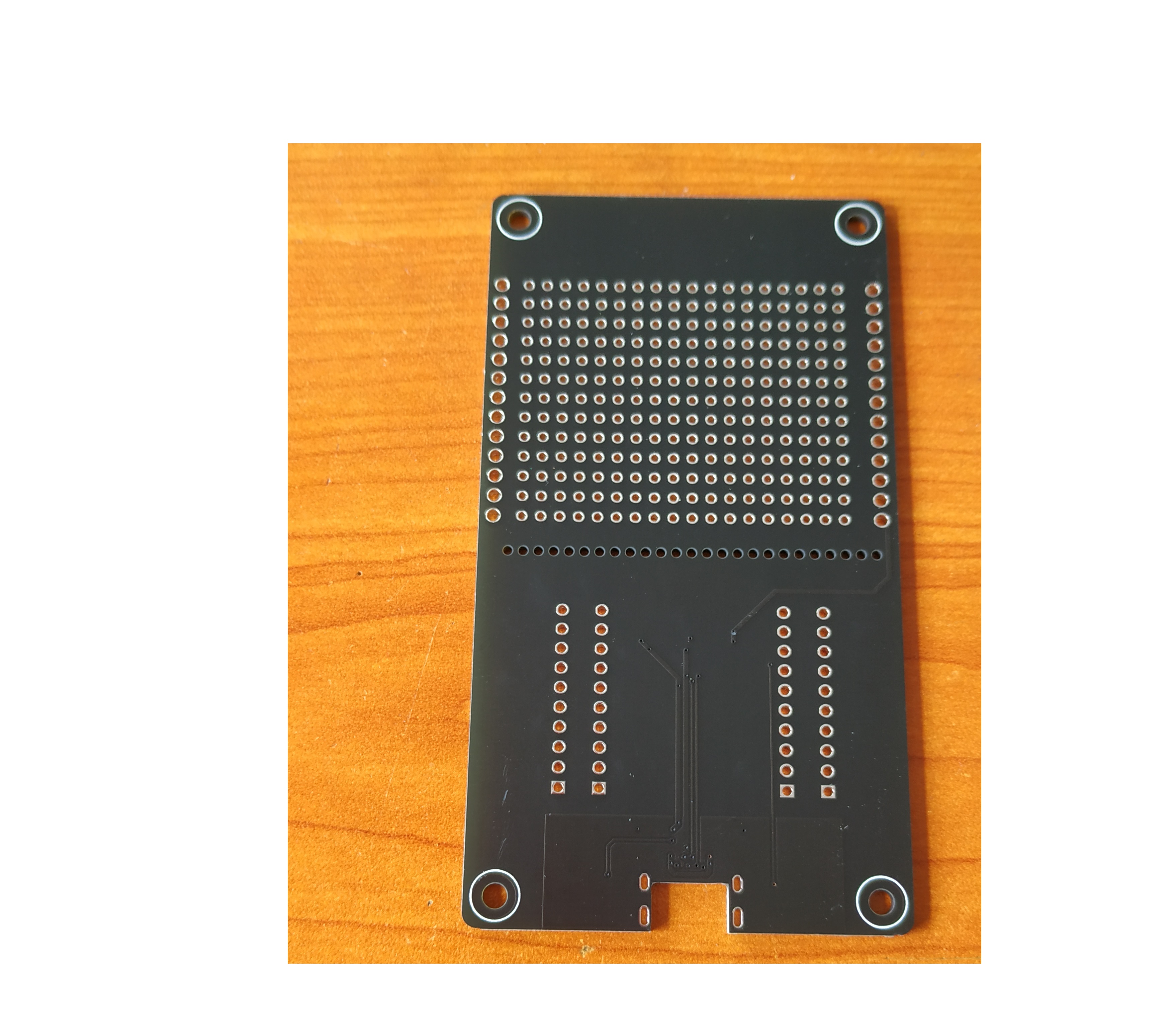

    正面 反面

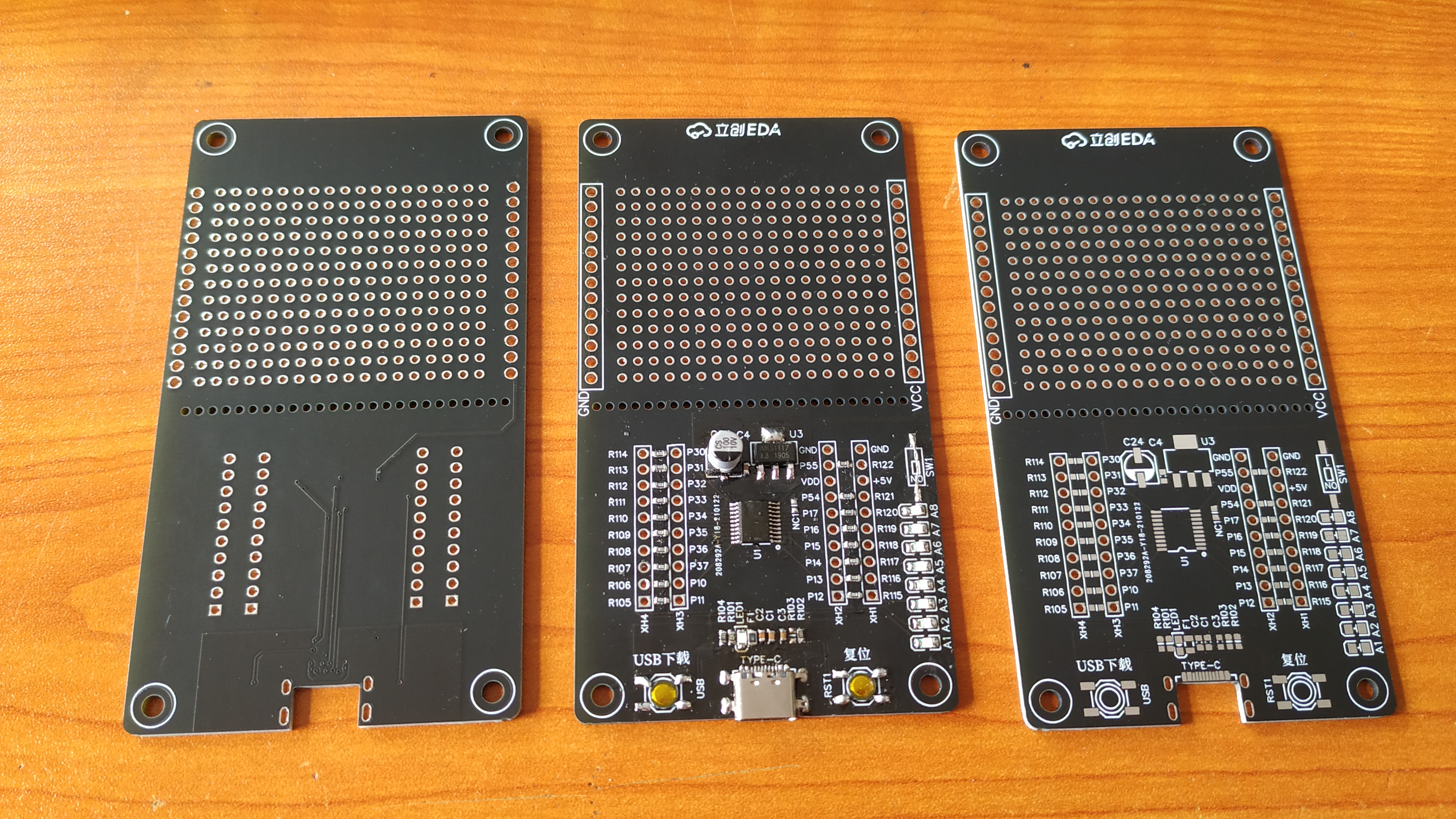

PCB全家福

  程序烧录后

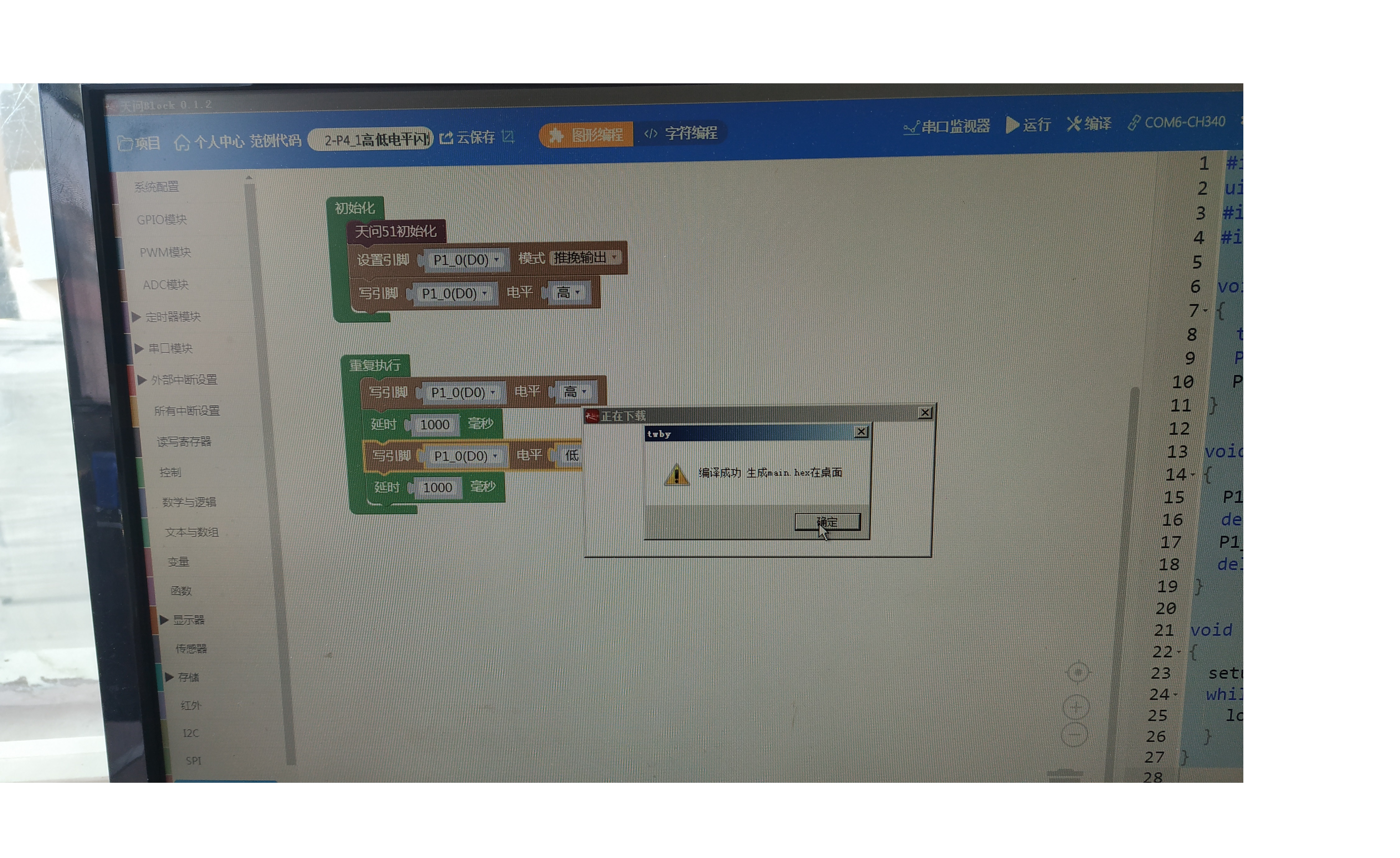

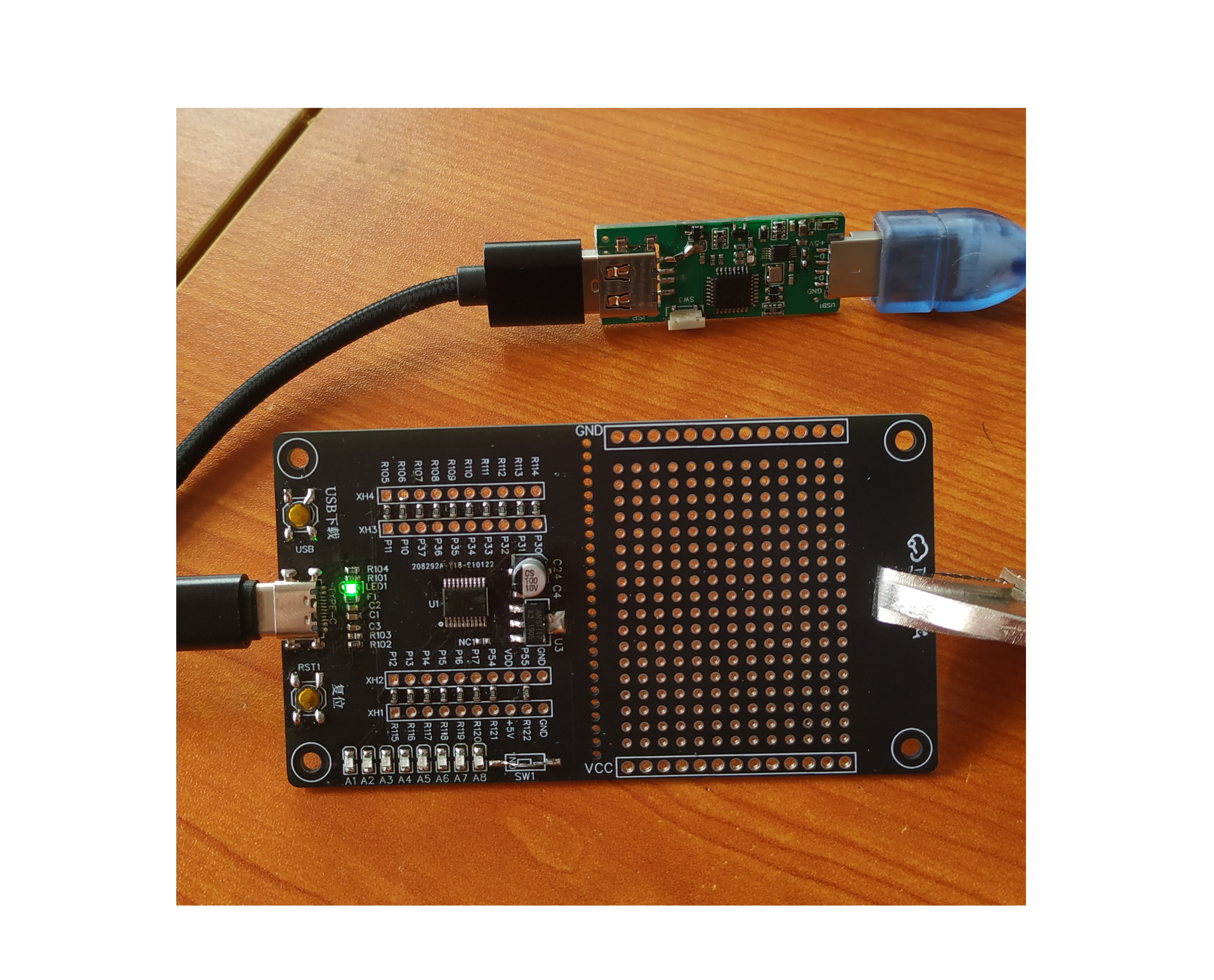

下载 图形化STC51编程

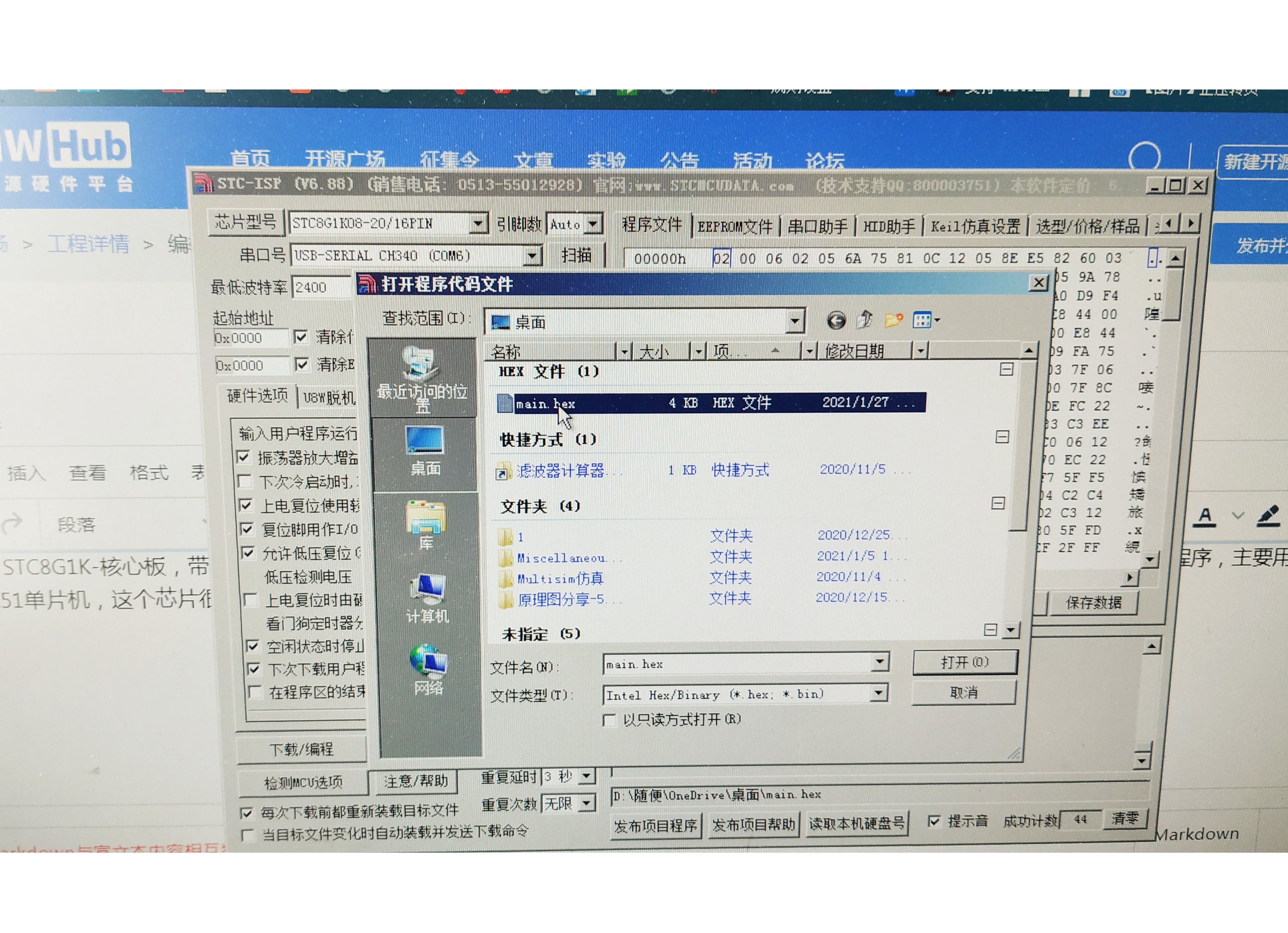

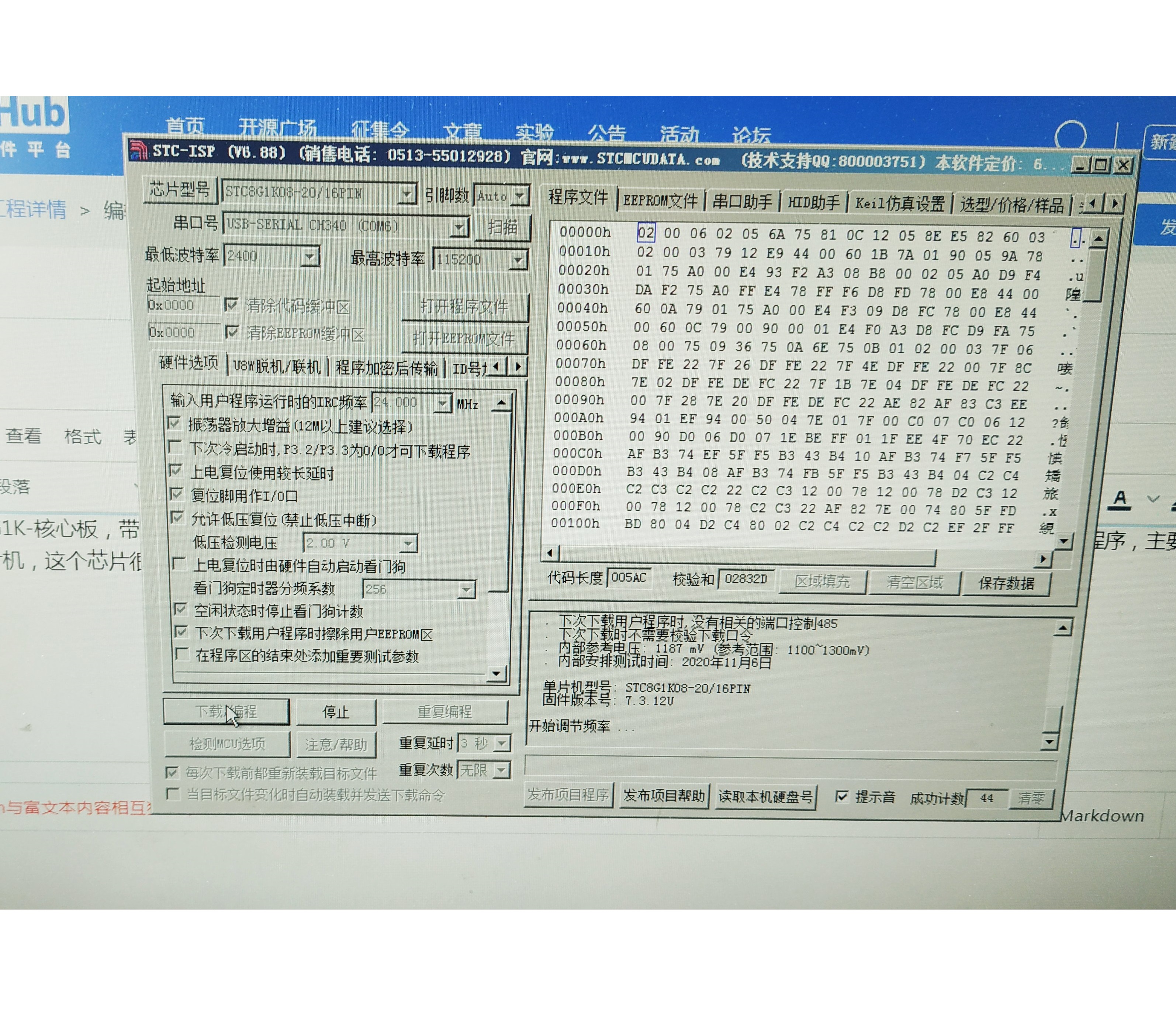

用STC ISP下载图形化生成在桌面的 Main.hex文件







文档

STC8G1K-核心板

在编辑器中打开

STC8G1K-核心板

在编辑器中打开

BOM

ID Name Designator Footprint Quantity
1 100uF/10V C24 CAP-SMD_BD5.0-L5.3-W5.3-FD 1
2 5.1K R103 R-0603 1
3 75k R101 R-0603 1
4 10K R102,R104 R-0603 2
5 0R NC1 R-0603 1
6 1K R105,R106,R107,R108,R109,R110,R111,R112,R113,R114,R115,R116,R117,R118,R119,R120,R121,R122 R-0603 18
7 TS5215A 160GF RST1,USB SW-SMD_4P-L5.2-W5.2-P3.70-LS6.4 2
8 SZYY0805R A1,A2,A3,A4,A5,A6,A7,A8 LED0805-R-RD 8
9 Header-Male-2.54_1x10 XH2,XH3,XH4,XH1 HDR-TH_10P-P2.54-V 4
10 STC8G1K08-38I-TSSOP20 U1 TSSOP-20_L6.5-W4.4-P0.65-LS6.4-BL 1
11 TYPE-C 3.1 母头 16P_C168688 TYPE-C USB-C-SMD_TYPE-C-USB-4 1
12 100NF C2 C-0603 1
13 1UF C1,C3 C-0603 2
14 100nf C4 C-0603 1
15 MF-PSMF075X-2 F1 R-0805 1
16 AMS1117-3.3 U3 SOT-223-3_L6.5-W3.4-P2.30-LS7.0-BR 1
17 FC-D1608HOK-600H LED1 LED-0603 1
18 EM-01KP_C557491 SW1 SW-SMD_L6.0-W2.5-LS9.3 1

展开
