作品简介

本项目作品名为S-ELO，意为Snail Electronic Load Open（蜗牛开源版电子负载）。QQ交流群 792983270

1. 主机外观为97x84x150mm、97x84x180mm的全封闭式结构。
2. 由于外壳限制了散热片的尺寸，根据目前测试额定放电功率为350W。短时间可运行450W，极短时间（十几秒）可达1000W。97x84x180mm版本可长时间运行600+w。
3. 支持硬件恒流，默认配置最大电流为30A（最大回读40A）。简要修改可扩大量程。
4. 默认配置最大电压为150V（最大回读值160V）。
5. 支持软件恒功率、恒阻模式，支持放电电能统计，以及意外断电存档。
6. 支持二线、三线、四线风扇。
7. 主机控制部分供电可支持DC-12V接入或者TypeC接入。TypeC口接入可进行数控级别的电压挡位诱骗，以及USB刷机。
8. 预留一个独立的TypeC测试接口，支持直接对USB充电器进行功率测试，程序内用户可自定义诱骗挡位。
9. 固件内部设有激活码。2025年7、8月份每人每月均可免费激活一次。9月份起固件将开启收费激活模式。(最新活动：2025.12.15~2026.02.28期间，每个人参与活动可激活三台，具体要求请看Q群管家)
10. 目前拥有最便捷的远端OTA升级服务、最人性化的参数设置、最友好的多档校准步骤、完善的温漂补偿方案。



完整的教程文档 S-ELO电子负载教程

本开源版电子负载大致参数

版本	开源版 S-ELO
外观尺寸	97x84x157mm、97x84x187mm
整机重量	不定
DC5.5-2.1供电方式	12V1.5A（DC或TypeC二选一，不能同时插）
Type-C供电方式	支持PD协议（DC或TypeC二选一，不能同时插）
主控性能	双核240MHz、520K RAM、8M Flash

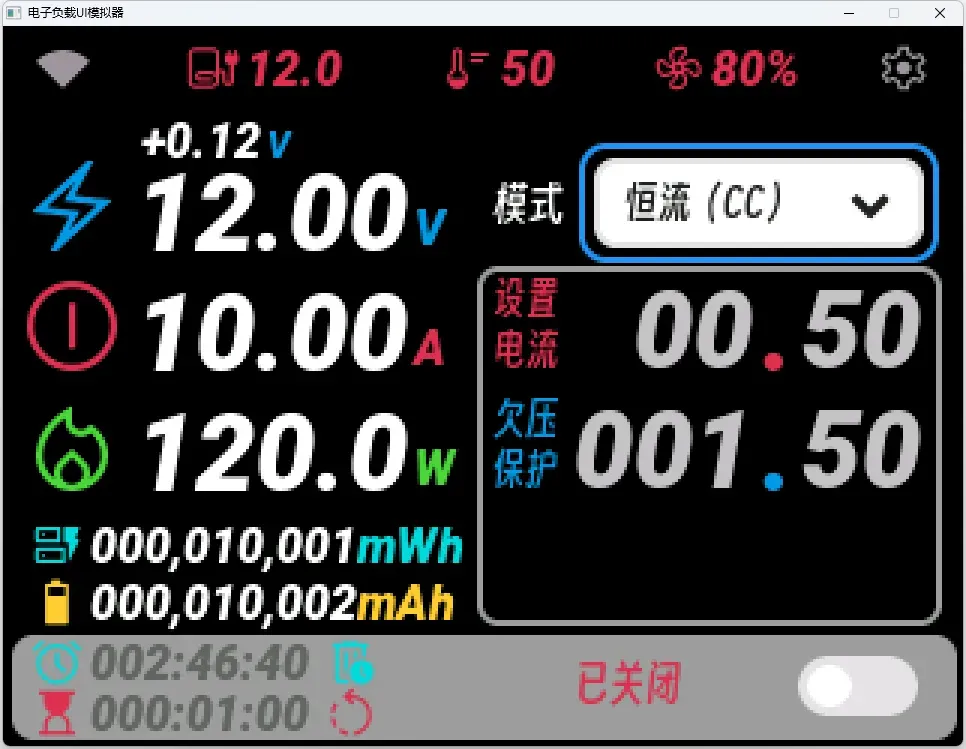

屏幕大小	240*320 ips高清屏

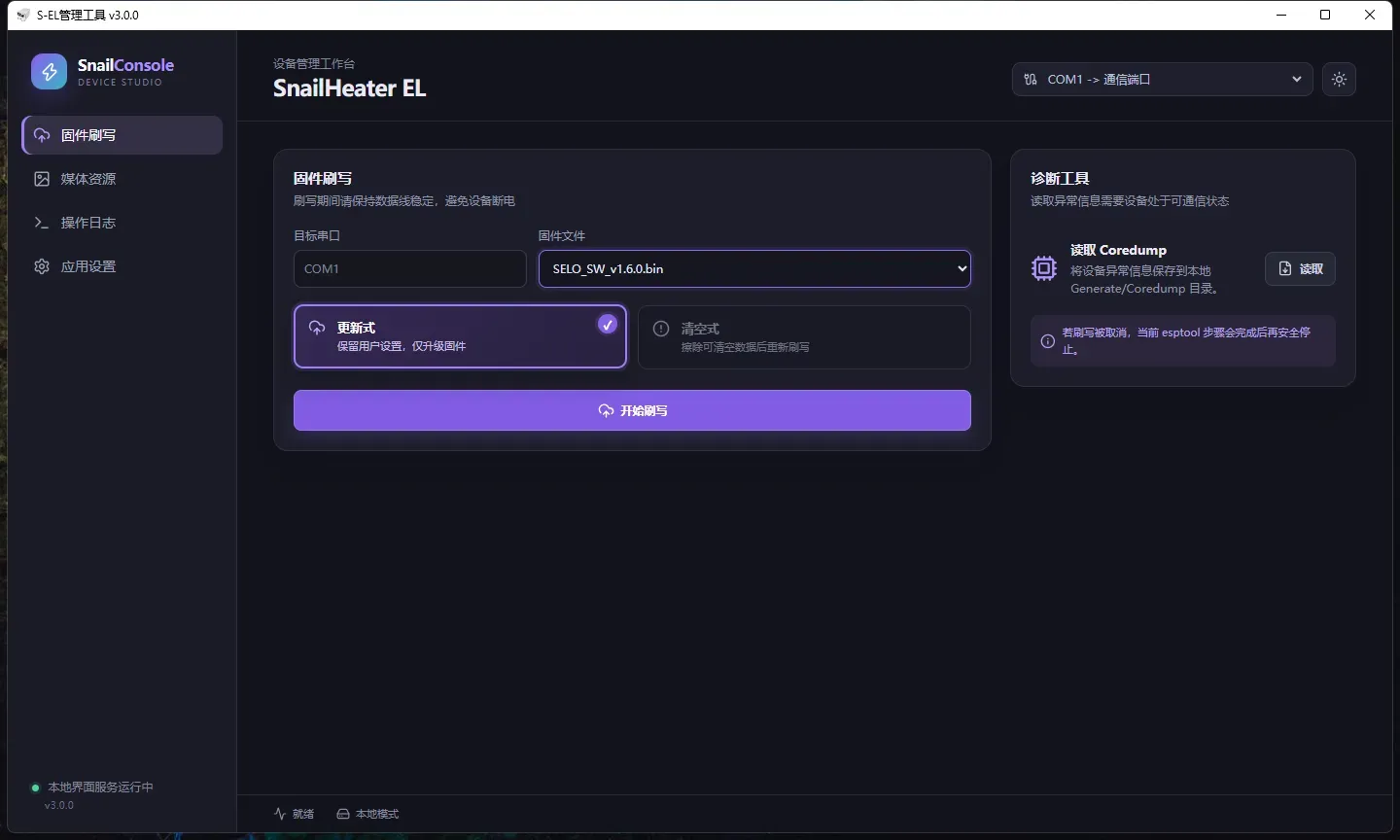

Type-C固件升级	支持（接口分正反面）
联网固件升级	支持
最大负载功率	350W以上（上限看具体制作）
回读电压量程	1.5~150V
回读电压精度	初始<3% / 校准后<0.1%
回读电流量程	0.03~30A
回读电流精度	初始<1% / 校准后<0.1%
设置电压步进	20mV
设置电流步进	10mA
模式（恒流型）	恒流、恒压（待支持）、恒功率、恒阻
电能统计	支持 计数范围1mWh~999kWh
电池容量统计	支持 计数范围1mAh~999kAh
动态电流特性	0.003A/us
四线测量	仅v1.2.0P及以上支持
风扇控制	支持二线、三线、四线风扇智能控噪（任何风扇均可完全停转）
TypeC-PD适配器	支持直接对TypeC-PD充电器诱骗测试功率
固件限制	需要购买激活码
硬件级保护	电流线、电压补偿线均支持反接保护
软件级保护	OVP、OCP、OPP、OTP、UVP、SCP、OLP、PErr
其他	遵从个人用料习惯









实测波形

整体波形：



上升沿（控制信号稳定时间为3~4ms）

1ms时基

稳定后的Vpp



整体变化幅度





下降沿

1ms时基
