基于单片机的数字温度计设计

5个月前

简介:本作品是基于STC8A8K64S4A12单片机设计的一款数字温度计,能在按下按键时通过数码管显示当前环境温度。/温度计/便携式数字温度计 关注公众号“物联网零妖”,回复 温度计 获取详细设计资料。

开源协议: GPL 3.0

  • 1730
  • 3
  • 7

描述

基于单片机的数字温度计设计

B站链接:https://www.bilibili.com/video/av83460315

关注公众号“物联网零妖”,回复 温度计 获取详细设计资料。

课程设计/毕业设计/51单片机/温度计/便携式数字温度计

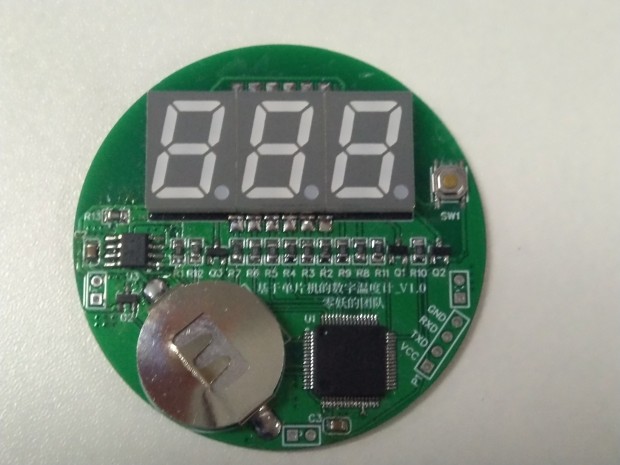

  1. 单片机芯片STC8A8K64S4A12(商城编号C86615)。封装LQFP-64_10x10x05P
  2. 轻触开关C318884,配合MOS管C85758实现电源控制。
  3. 使用三位贴片数码管显示温度,精度正负1度。
  4. 数码管由IO口直接驱动,不另外加驱动IC。
  5. 使用C70373焊接一个电池座,插入CR2032纽扣电池。
  6. 贴片温度传感器,C177147,电压1.7V到5.5V。
  7. 设计一层PCB盖子,中间安装铜柱,或者排针排母,将锂电池和传感器保护起来,露出典型受力位置便于按钮。
  8. 纽扣电池的位置要便于更换。


文档

基于单片机的数字温度计设计_V1.0

在编辑器中打开

基于单片机的数字温度计设计_V1.0

在编辑器中打开

装饰上盖

在编辑器中打开

BOM

ID Name Designator Footprint Quantity BOM_Supplier BOM_Supplier Part
1 CR2032-贴片正极 BAT1 CR2032-贴片正极 1 LCSC C70373
2 2.54-1*4P_JX P1 2.54-1*4P_TIGHT_JX 1 LCSC C115245
3 100nF/50V C2,C3 0805_C_JX 2 LCSC C49678
4 4.7K R2,R3,R4,R5,R6,R7,R8,R9,R10,R11,R12 0805 11 LCSC C17673
5 SLS0563DRA1GD LED1 LED-SEG-SMD_12P-L37.8-W19.0-P2.54-LS19.0-BL 1 LCSC C226009
6 NUD3124LT1G U2 SOT-23(SOT-23-3) 1 LCSC C85758
7 TS-1187A-B-A-B SW1 SW-SMD_4P-L5.1-W5.1-P3.70-LS6.4 1 LCSC C318884
8 SS8550 Q1,Q2,Q3 SOT-23(SOT-23-3) 3 LCSC C8542
9 10K R1,R13 0805 2 LCSC C17414
10 M_2.54_1*2P_Angled_JX P2,P3,P4 M_2.54_1*2P_JX 3 LCSC C115245
11 AT30TS75A-SS8M-B U3 SOIC-8_150MIL 1 LCSC C177147
12 STC8A8K64S4A12 U1 LQFP-64_L10.0-W10.0-P0.50-LS12.0-BL 1 LCSC C86615
