NCT75DMR2G应用

3个月前

简介:本工程是用于验证立创商城温度传感器/NCT75DMR2G(商品编号:C94387)的方案验证板设计

开源协议: GPL 3.0

描述

  • 本工程是用于验证立创商城温度传感器/NCT75DMR2G(商品编号:C94387)的方案验证板设计
  • 本工程是 立创EDA开源硬件平台 方案验证模块征集令示例工程。
  • NCT75DMR2G是安森美半导体出品的I²C温度传感器,操作温度 -55°C ~ 125°C , 局部感温  -55°C ~ 125°C, 供应电压  3 V ~ 5.5 V ,主要特性 One-Shot, Output Switch, Programmable Limit, Shutdown Mode ,精度-最高(最低)为 ±1°C (±3°C) ,传感器类型Digital, Local, 分辨率 11 b,输出类型 I²C/SMBus
  • 将iic地址引出,用跳线选择,一条总线上最多可以接8个NCT75DMR2G。

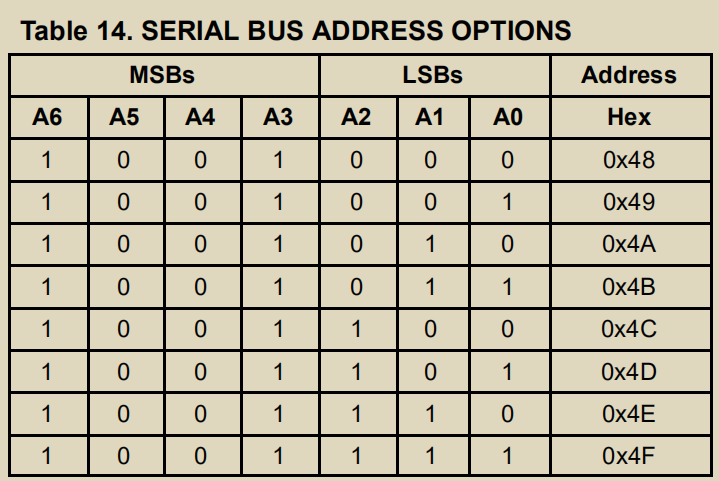

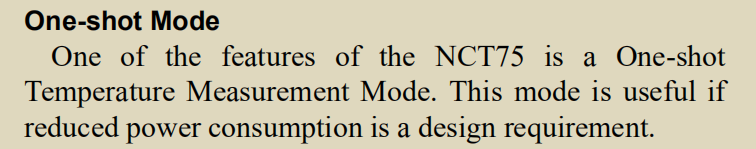

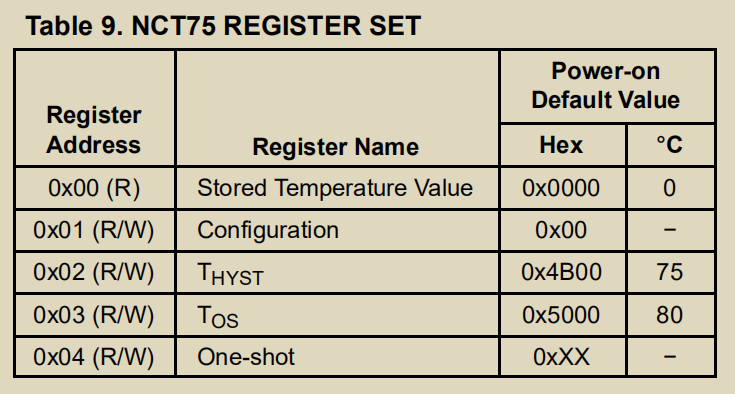

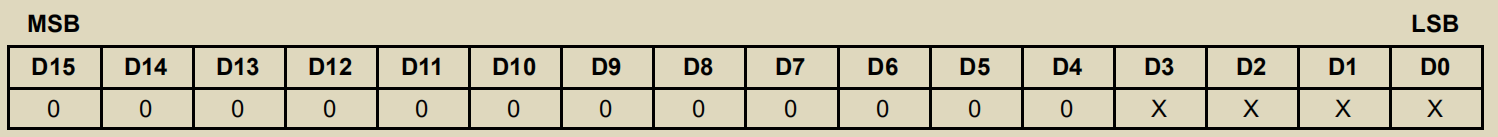

其iic设备地址如下图所示,1001xxx,当A2,A1,A0都接GND时为0x48 image.png NCT75内部寄存器地址如表格9,包括温度比较阈值设置,低功耗设置和所谓的一次性模式,为低功耗应用而生。 image.png 温度寄存器地址是0x00,是一个16位寄存器,前8位第一位为符号位,1负0正,其余为整数部分,后八位的前四位是小数部分,0.0625℃分辨率,后四位恒为0,具体看数据手册。 image.pngimage.png

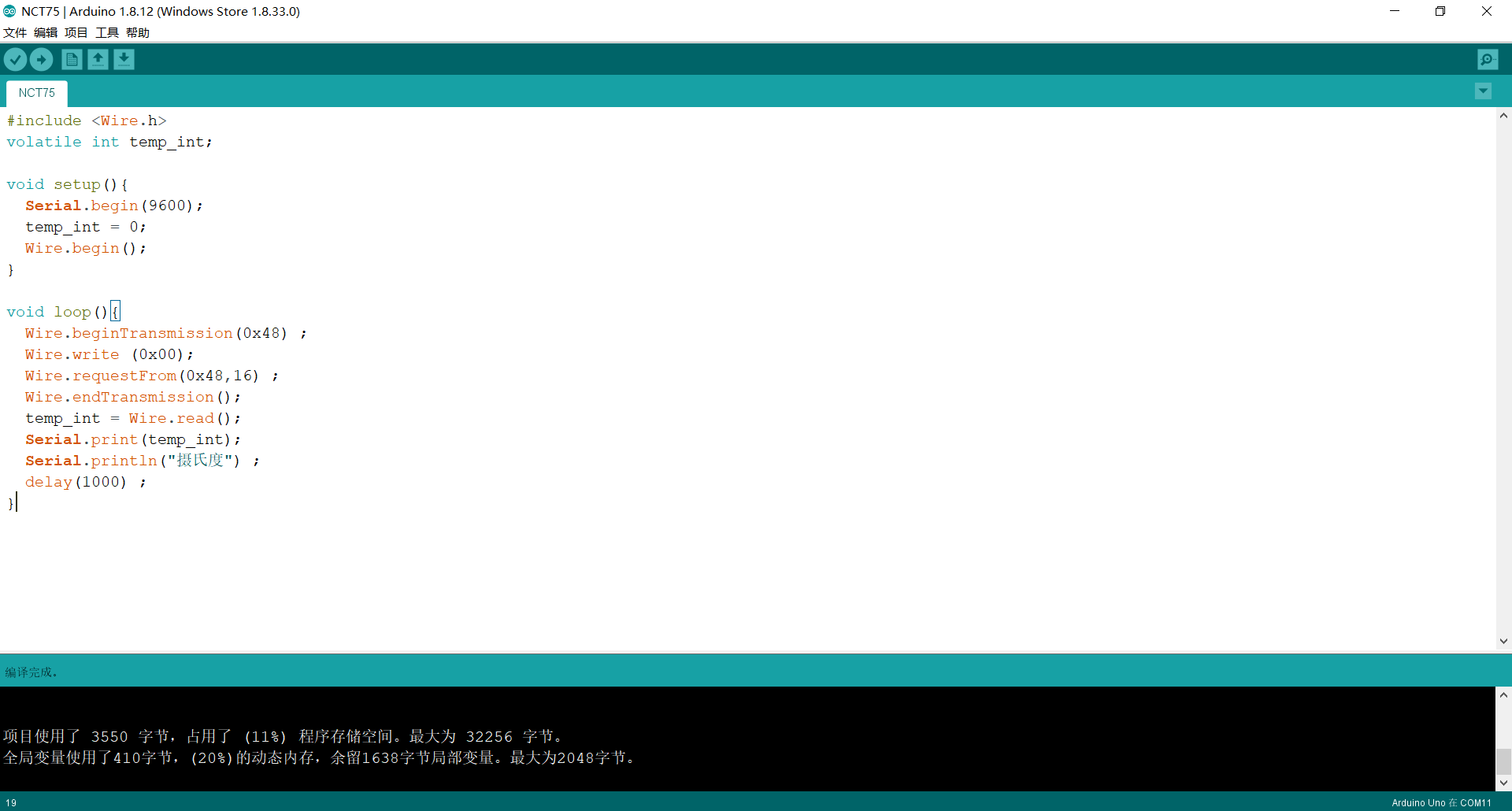

由于我比较菜,只会用Arduino给的现成的库来操作。试了一下没有搞好小数部分,于是就只读8位并无视符号位直接转换得温度😂,也算是有结果了。。

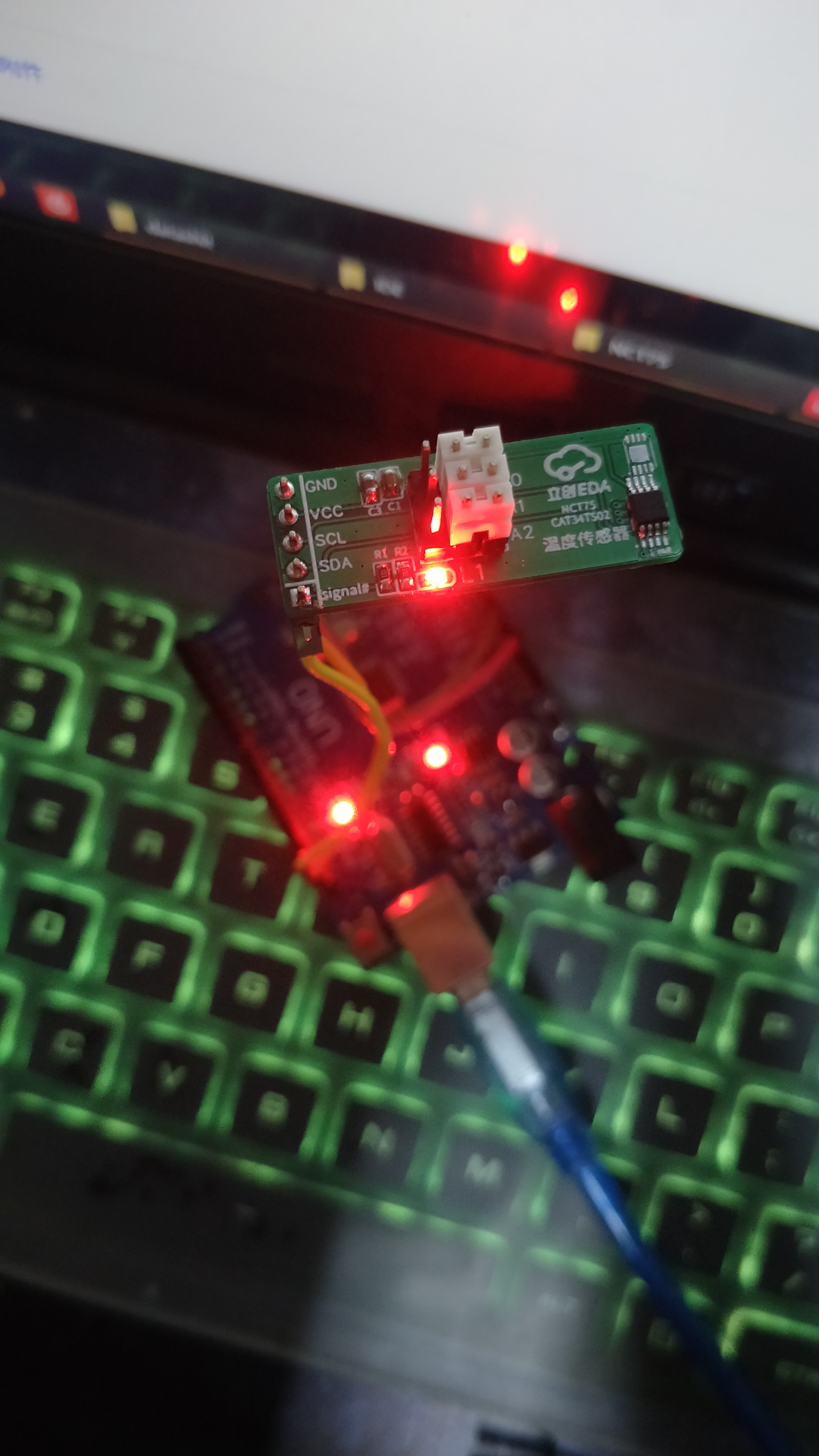

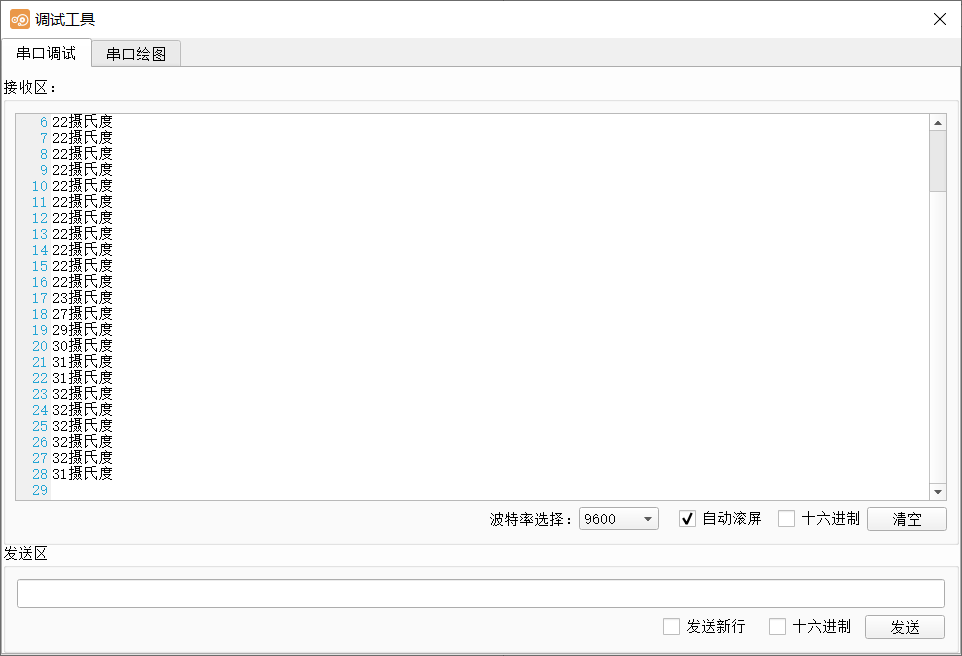

IMG20200423215240.jpgimage.png 手一捏,温度就起来,, image.png 附上阿杜弄文件,GND接GND,VCC接3v5v都行,SCL接SCL,SDA接SDA。。
