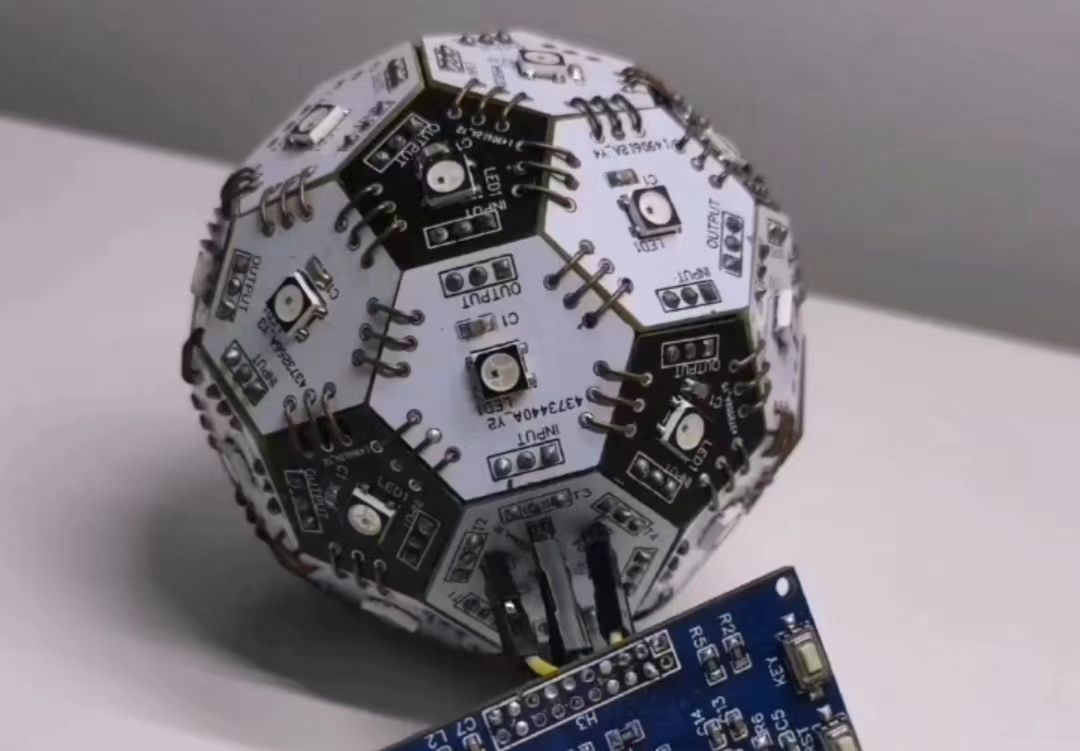

标准版 CH32V103C8T6足球
简介：2022年广州城市理工学院电气工程学院电工电子呼吸灯设计大赛作品二等奖
开源协议: GPL 3.0
描述
设计图
| ID | Name | Designator | Footprint | Quantity |
|---|---|---|---|---|
| 1 | 10pF | C1,C2,C3,C4 | C0603 | 4 |
| 2 | 100nF | C5,C6,C10,C11,C12,C14 | C0603 | 6 |
| 3 | 1uf | C7,C8 | C0603 | 2 |
| 4 | 4u7 | C9,C13 | C0603 | 2 |
| 5 | B5817W | D1 | SOD-123_L2.8-W1.8-LS3.7-RD | 1 |
| 6 | B5817W_C109212 | D2 | SOD-123_L2.8-W1.8-LS3.7-RD | 1 |
| 7 | PZ200-2-10-Z | H2,H3 | HDR-TH_20P-P2.00-V-M-R2-C10-S2.00 | 2 |
| 8 | PZ200-2-04-Z | H4 | HDR-TH_8P-P2.00-V-M-R2-C4-S2.00 | 1 |
| 9 | K2-3.6×6.1_SMD | KEY1,KEY3,RST | KEY-SMD_2P-L6.2-W3.6-LS8.0 | 3 |
| 10 | 1k | L1 | L0603 | 1 |
| 11 | 1m | L2 | L0603 | 1 |
| 12 | ME6215C33M5G | LDO1 | SOT-23-5_L3.0-W1.7-P0.95-LS2.8-BR | 1 |
| 13 | LED-0603_R | LED2 | LED0603_RED | 1 |
| 14 | 5.1k | R1,R4 | R0805 | 2 |
| 15 | 10k | R2,R5,R6,R7 | R0805 | 4 |
| 16 | 560R | R3 | R0805 | 1 |
| 17 | 1.5k | R8 | R0805 | 1 |
| 18 | 22R | R9,R10 | R0805 | 2 |
| 19 | CH32V103C8T6 | U1 | LQFP-48_48P-L7.0-W7.0-P0.50-LS9.0-BL | 1 |
| 20 | TYPEC-304-BCP16 | USB1 | USB-C-SMD_TYPEC-304-BCP16 | 1 |
| 21 | 32.768KHz | X1 | OSC-SMD_L1.6-W1.0 | 1 |
| 22 | 8MHz | X2 | CRYSTAL-SMD_L5.0-W3.2 | 1 |
