标准版 HT16512_VFD_Demo

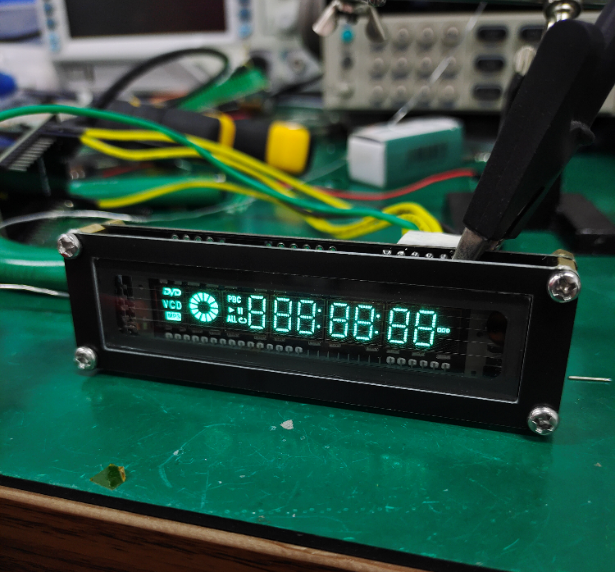

简介:基于HT16512的VFD驱动底板,无变压器供电方案,VFD型号是DL18-0615
开源协议: GPL 3.0
ID | Name | Designator | Footprint | Quantity |
---|---|---|---|---|
1 | 470p | C1,C2 | C0603 | 2 |
2 | 104 | C3,C4,C10,C14 | C0603 | 4 |
3 | 106/25V | C5,C6 | C0805 | 2 |
4 | 105/100V | C7 | C1210 | 1 |
5 | 105 | C8 | C0805 | 1 |
6 | 47u/35V | C9 | EC_CAP_6X5.3 | 1 |
7 | 106 | C11,C13 | C0603 | 2 |
8 | 223 | C12 | C0603 | 1 |
9 | 104/50V | C15 | C0805 | 1 |
10 | 220u/10V | C16 | EC_CAP_6X5.3 | 1 |
11 | 1N4148W | D1 | SOD-123FL_L2.6-W1.6-LS3.4-RD | 1 |
12 | SS14 | D2 | SMA_L4.3 | 1 |
13 | DATA | J1 | HDR-M-2.54_1X6 | 1 |
14 | GPI | J2 | HDR-M-2.54_1X6 | 1 |
15 | GPO | J3 | HDR-M-2.54_1X5 | 1 |
16 | 22uH_0630 | L1,L2 | IND-SMD_L7.0-W6.6_FXL0630 | 2 |
17 | 51K | R1 | R0603 | 1 |
18 | 3K | R2,R3,R4,R5 | R0603 | 4 |
19 | 20K | R6 | R0603 | 1 |
20 | 100K | R7 | R0603 | 1 |
21 | 5.1K | R8 | R0603 | 1 |
22 | 30K | R9 | R0603 | 1 |
23 | 2K | R10 | R0603 | 1 |
24 | 0R | R11,R12 | R0603 | 2 |
25 | HT16512 | U1 | LQFP-44_L10.0-W10.0-P0.80-LS12.0-TL | 1 |
26 | DL18-0615 | U2 | DL18-0615 | 1 |
27 | MC74HC04ADTR2G | U3 | TSSOP-14_L5.0-W4.4-P0.65-LS6.4-BL | 1 |
28 | SL27517 | U4 | SOT-23-5_L3.0-W1.7-P0.95-LS2.8-BR | 1 |
29 | LM2611AMF/NOPB | U5 | SOT-23-5_L3.0-W1.7-P0.95-LS2.8-BR | 1 |
30 | RT9193-33GB | U6 | SOT-23-5_L3.0-W1.7-P0.95-LS2.8-BR | 1 |
