标准版 RT300-MKV 250W 数控升降压桌面可调电源

简介:RT300-MKV-EXTREME 同步混合功率级自动范围升降压型数控可调电源

开源协议: CC-BY-NC-SA 3.0

发布时间: 2022-08-10 11:45:39
  • 6.4k
  • 103
  • 170
描述

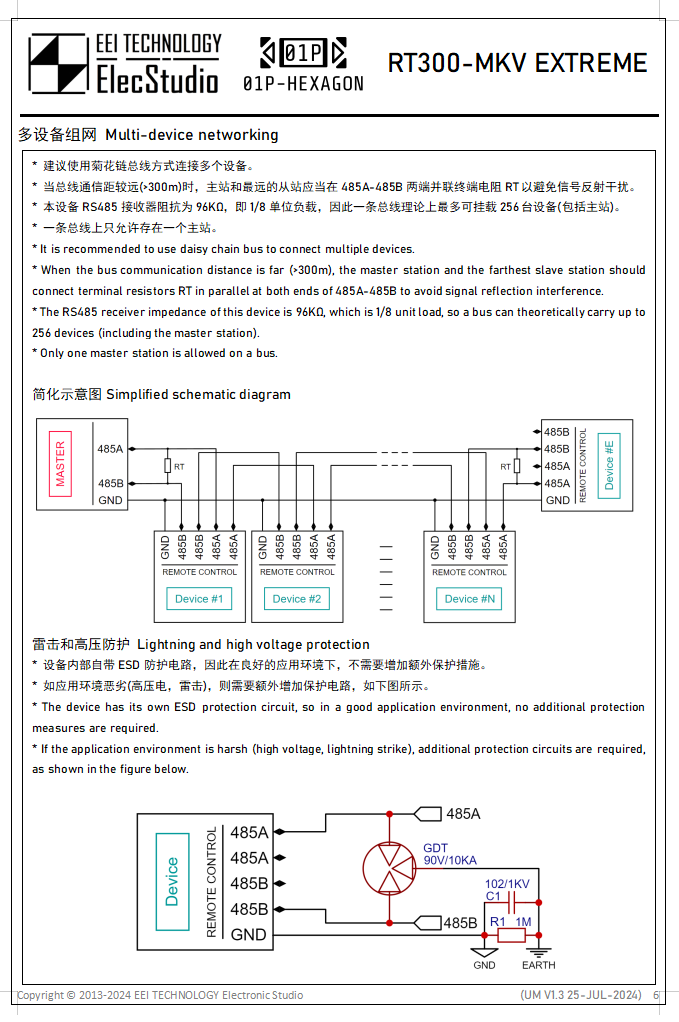

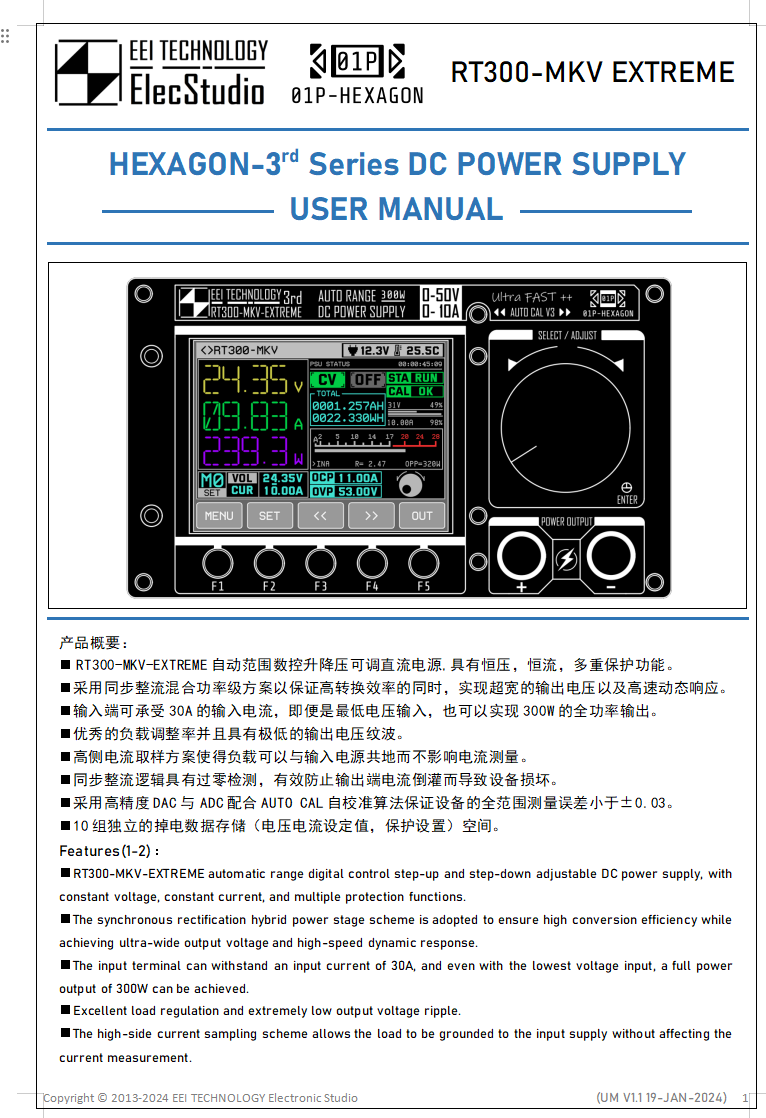

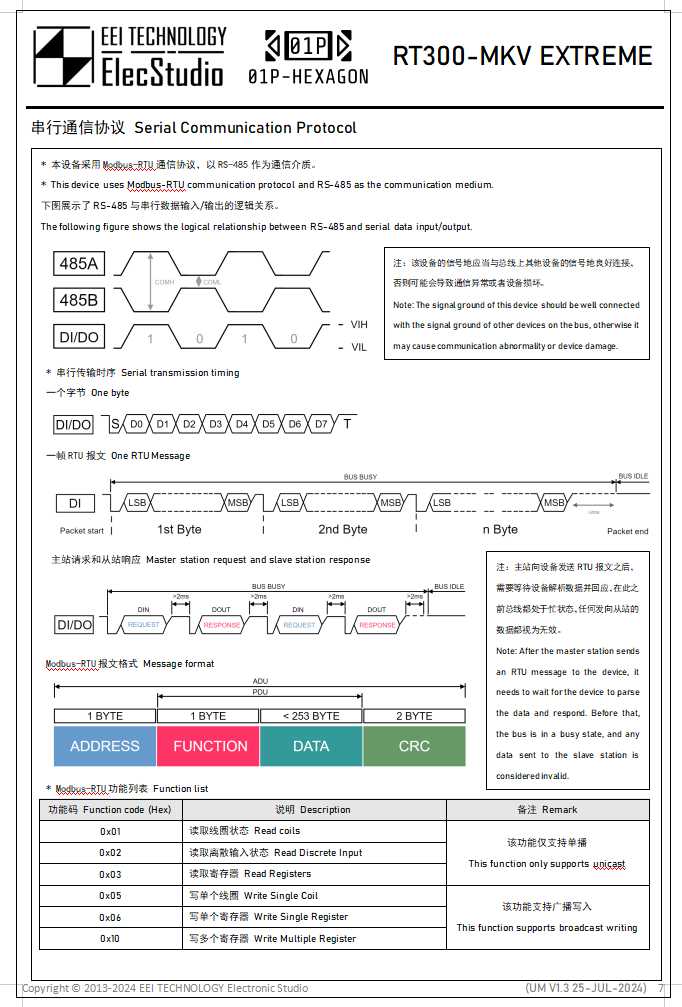

EEI TECHNOLOGY 01P-HexaGon Series Project [RT300-MKV-EXTREME]

  • RT300-MKV-EXTREME自动范围数控升降压可调直流电源模块,具有恒压,恒流,自定义过压 ,过流 ,过功率  , 短路保护功能,并且带有数据存取功能,方便快速调出预设值。
  • 为了减少MCU的性能浪费并提高可靠性,逻辑与显示部分用了实时操作系统(RTOS)。

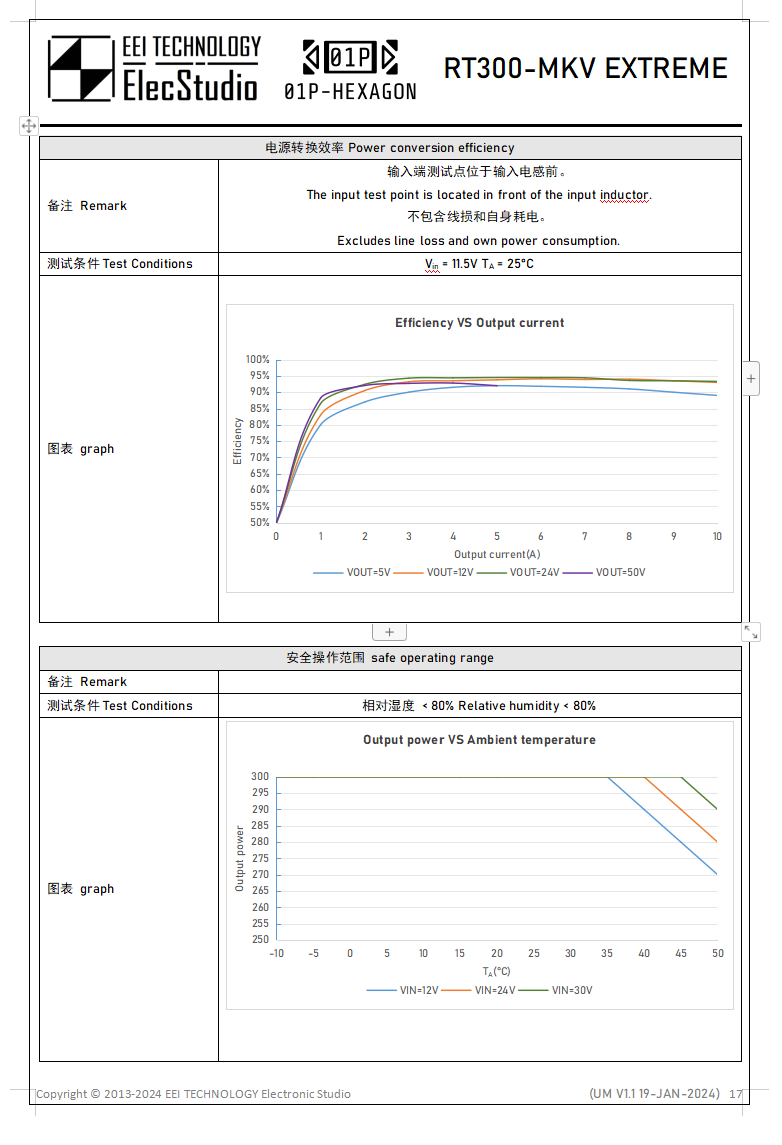

  • 采用同步整流混合功率级方案,最高效率可达95%,并且具有极低的电压纹波。
  • 改进过的环路使直流增益趋近于无限大,以达到0.01%以下的负载调整率。
  • 采用电压前馈控制,大幅提高动态响应速度。
  • 不同于其他四开关升降压,本产品具有极快的动态响应速度,能够灵活的应对各种类型的负载。
  • 功率部分采用固液混合型电容,在压缩体积的同时,保证极低的电压纹波。
  • 高边电流取样,负载可以和输入电源共地而不影响电流的测量。
  • 输入具有防反接功能,不必担心反接造成模块烧毁。
  • 模块具有二极管仿真功能,有效避免电池充电时造成电流倒灌而导致模块烧毁。
  • 采用高精度Σ-Δ ADC,使全范围测量误差小于0.05。
  • 第三代自校准算法[AUTO CAL V3]具有极快的校准速度,可以在半秒内完成全范围的校准并保证稳定的输出。

版权说明

  • 此项目版权为EEI TECHNOLOGY电子工作室所有。
  • 此项目为CC-BY-NC-SA协议(即创作共用-署名-非商业性-相同方式共享)且禁止未授权的演绎(截取原工程部分或者在原工程基础上加以修改而诞生的新工程称之为“演绎”),即使被授权,也要以同样方式共享其工程才方可进行演绎(需要标注原作者署名以及来源),如无视开源协议并进行商业行为,本工作室将会追究其相关责任并进行严厉打击!请大家自觉遵守开源协议,共同维护开源环境。
  • 此项目的显示部分(EPA-INBX32P4418PO)已经申请专利,请勿用以商业用途。
  • 禁止未授权的二次开发(即基于原作品开发出新的作品,比如XXX电源模块,兼容RT300固件,基于RT300的xx功能扩展模块)
  • 此项目仅供DIY以及学习之用,禁止将此项目用于一切商业行为(以牟利为目的贩卖,传播,复制)包括以上三点且不局限于以上三点。
  • 为增加某些别有用心之人的制作成本以及时间精力(最大程度的确保我的产品不会被某电商平台的贩子量产并且倒卖),我对此项目的部分关键物料(部分电容,逻辑器件)进行了管控,敬请谅解!
  • 因本人编程水平很差,以及为了避免不必要的版权纠纷问题(此处的“版权纠纷”是指如有人利用了我的源码进行商业行为,对方又不承认使用了我的源码,而嵌入式软件的取证是非常困难的,几乎无法取证,很难证明对方窃取了源码),故源码不公开(不要抱有侥幸心理来问我索要或者意图向我购买源码,我是不会给的),敬请谅解!

相关项目

部分物料购买链接

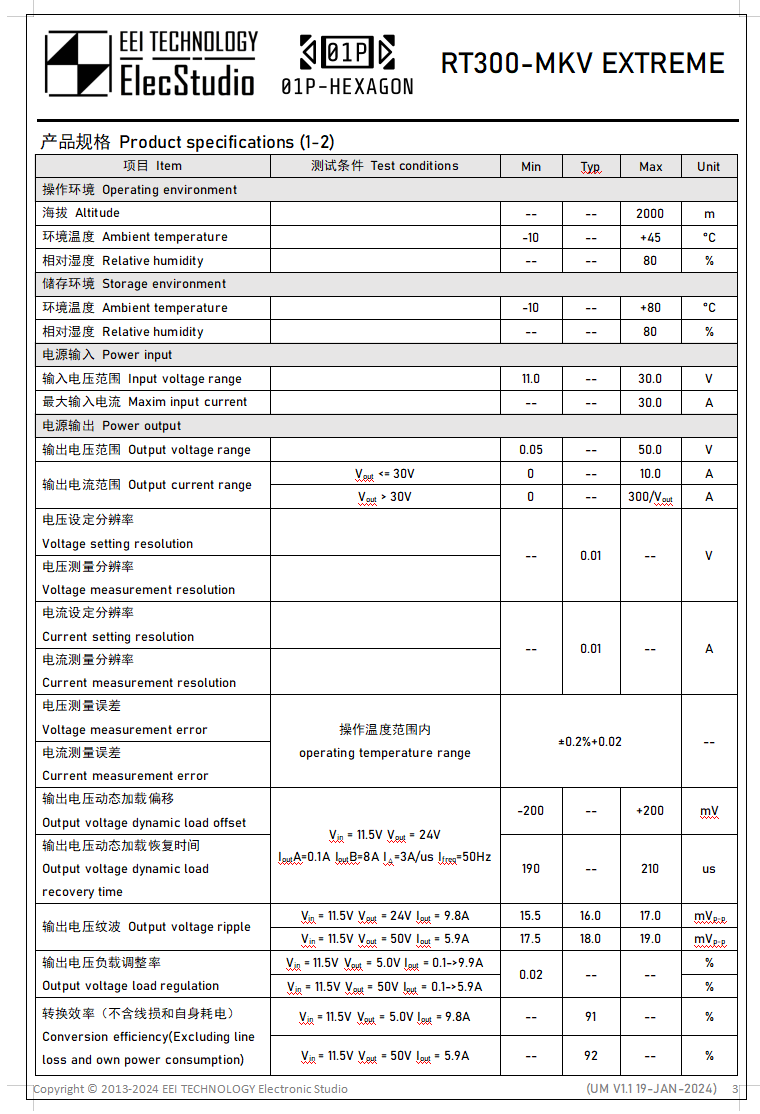

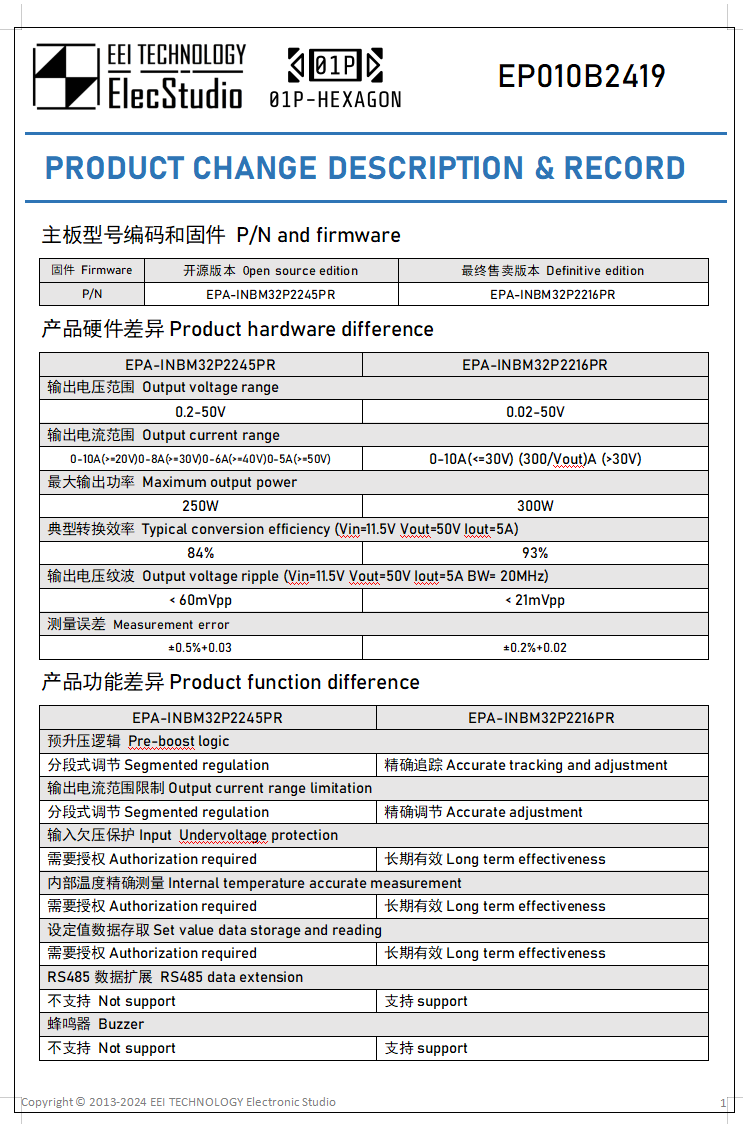

主要参数

  • 输入电压范围 : 10-30V
  • 最大输入电流应力 : 30A
  • 最大熔断电流 : 25A
  • 输出电压范围 : 0-50V
  • 输出电流范围 :0-10A(根据输出动态调节恒流上限)
  • 最大输出功率 : 250W
  • 输出纹波 : 12V IN 24V OUT @ 3A  : 48mVpp(含噪声)
  • 调节分辨率 : 0.01
  • 设定-回读误差 : < 0.005
  • 测量误差 : < 0.03</b>
  • 全范围输出压降(0-10A) < 0.005
  • 容量统计误差 : < 0.002WH / AH / 小时
  • 数据更新速率  30Hz
  • ADC采样率 :1KSPS
  • 采样间隔 :3ms
  • 显示屏类型 :2.8" IPS FULL VIEW

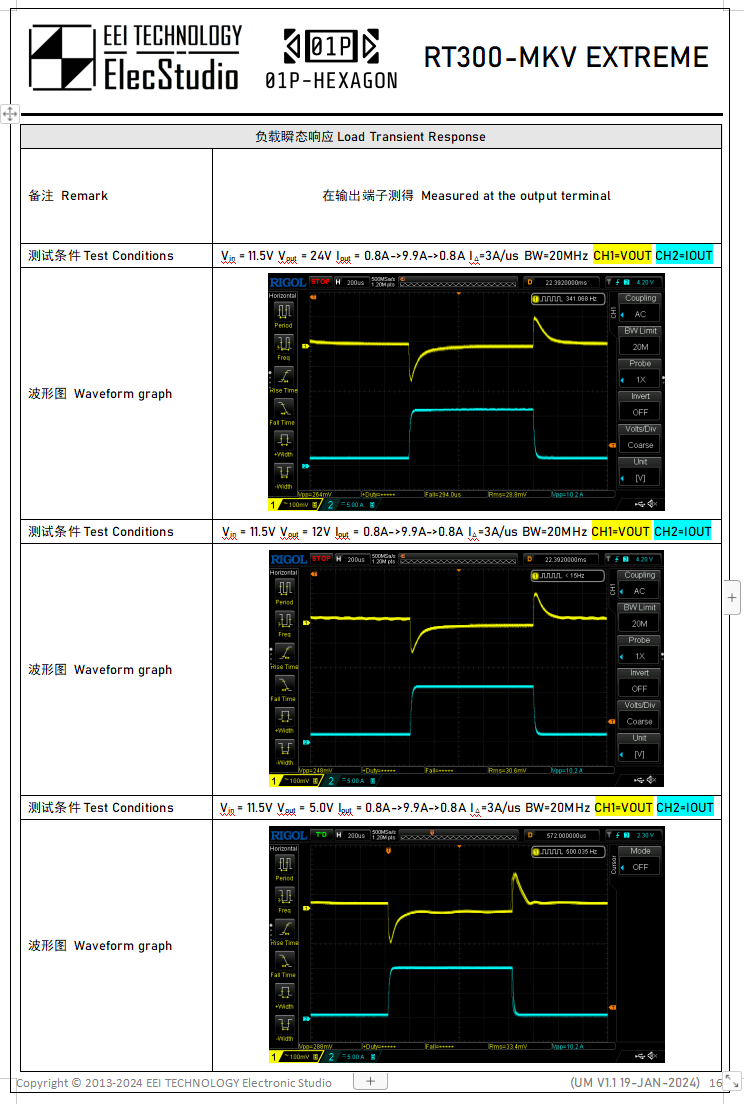

动态性能(12Vin 24Vout 3A/us 0.5A -> 3A 50% 100Hz)

  • 过冲/欠冲:< 25mV
  • 恢复时间 :  < 1ms
  • 环路带宽/穿越频率 :>= 25KHz
  • 电流环切换速度 : < 200us
  • 保护动作时间 :< 5ms

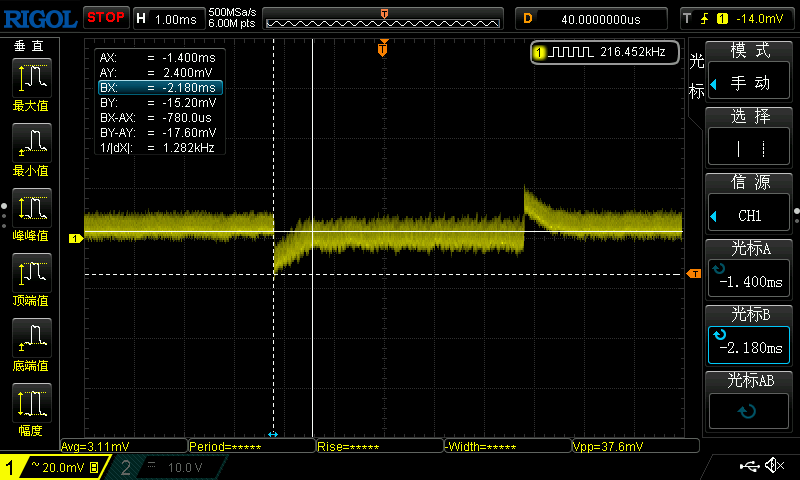

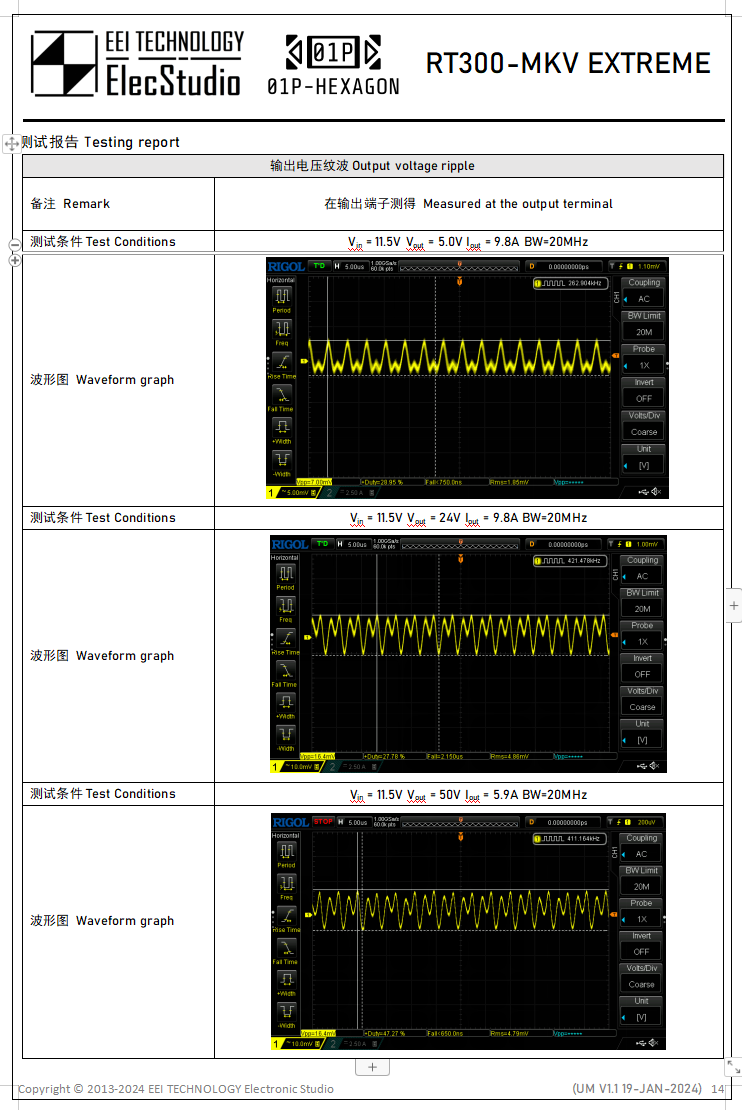

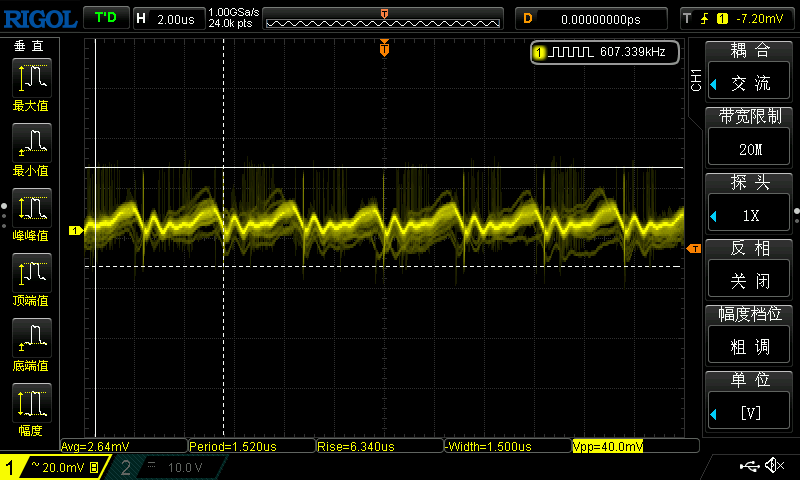

输出纹波(12Vin 24V 3A Output)


输出纹波(12Vin 50V 1.1A Output)


静止状态下的输出纹波(12Vin 24V Output)


输出端上电曲线 (50V)


99%功率运行(12Vin)


99%功率运行20分钟后的温度


输入端电流(12Vin)


产品正面图


产品背面图


功能框图


固件会在完善之后上传,请耐心等待.

注意事项

  • 此项目的PCB密度相对来说较高,请准备好热风枪,锡膏。
  • 陶瓷电容切勿使用烙铁焊接,不然会有几率发生爆炸。
  • 功率部分(Boost,Buck)的输出电容均为HBW固液混合型电容,请不要使用普通电解电容,可能会发生爆炸。
  • 请勿抱有侥幸心理去替换某些物料,替换后有可能导致电源模块性能下降以及故障,且得不到任何技术支持。
  • 给电池充电时,请勿反接电池,否则会导致模块烧毁。
设计图
原理图
1 /
PCB
1 /
暂无
ID Name Designator Footprint Quantity
1 7525 BZ1 BUZ-SMD_GSC7525RA 1
2 105/25V C1,C53,C64,C4,C39,C41,C46,C47,C54,C55,C67,C70,C73,C74,C75,C76,C77,C78,C79,C85,C87,C88,C93,C95,C96,C99 C0603 26
3 222/100V C2,C25,C35,C50,C62 C0805 5
4 103/50V C3,C63 C0603 2
5 47u/80V C5,C6,C31,C32 CAP-SMD_BD10.0-L10.3-W10.3-RD 4
6 106/16V C7,C8,C44,C48,C52,C57,C58 C0805 7
7 100u/16V C9,C43 CAP-D6.3×H5.5 2
8 475/100V C10,C11,C12,C13,C23,C24,C33,C34 C1210 8
9 4.7u/100V C14,C15,C81,C82 C1210 4
10 68u/35V C16,C17 CAP-SMD_BD10.0-L10.3-W10.3-RD 2
11 105/100V C18,C19 C1210 2
12 104/50V C20,C51 C0805 2
13 105/50V C21,C49 C0805 2
14 47u/35V C22,C38 CAP-D6.3×H5.5 2
15 33u/63V C26,C28,C29 CAP-SMD_BD8.0-L8.3-W8.3-RD 3
16 104/50V C27,C40,C59,C83,C86,C94 C0603 6
17 330u/63V C30 CAP-TH_BD10.0-P5.00-D1.0-FD 1
18 NC C36,C65,C56 C0603 3
19 680p/50V C37 C0603 1
20 220p C42 C0603 1
21 100p C45 C0603 1
22 102/25V C60 C0603 1
23 330p/50V C61 C0603 1
24 106/16V C66,C68,C69,C71,C72,C91 C0603 6
25 106/25V C80 C0603 1
26 22p C84,C90 C0603 2
27 104/25V C89 C0603 1
28 ZH1.5-10AW CN4,CN5 ZH1.5-WS-10P 2
29 XT60_M_2AW CN6 CONN-TH_XT60 1
30 5557S-2*2P CN7 CONN-TH_4P-P4.20_5557S-2-2P 1
31 1N4148 D1,D2,D6 SOD-323F_L2.0-W1.6-LS2.5-RD 3
32 DSK110 D3,D4,D5,D11,D12,D13,D14 SOD-123_L2.8-W1.8-LS3.7-FD 7
33 SB20100L D7,D10 TO-277_3P-L5.4-W4.0-LS6.5-BR 2
34 1N4148 D8,D9,D15 SOD-323_L1.8-W1.3-LS2.5-RD 3
35 30A SMALL F1 汽车小号保险座 1
36 SWD H1 HDR-F-2.54_1X4 1
37 15uH_106125 L1 IND_CS106125_15UH 1
38 R22_0630 L2 IND-SMD_L7.0-W6.6_FXL0630 1
39 18u_090125 L3 S166125_18U 1
40 10uH/0530 L4,L5 IND-SMD_L5.4-W5.2_FXL0530 2
41 GREEN LED1 LED0603_GREEN 1
42 TE P1 35X35 1
43 SYS FAN P2 CONN-TH_2P-P2.50-XH2.54-2P 1
44 MAIN FAN P3 CONN-TH_2P-P2.50-XH2.54-2P 1
45 CSD19531 Q2,Q3,Q4,Q7 PG-TDSON8 4
46 CSD18540 Q5,Q6 PG-TDSON8 2
47 S8050 Q8,Q9,Q10,Q11 SOT-23-3_L2.9-W1.3-P1.90-LS2.4-TR 4
48 5R1 R1 R0603 1
49 180K R2 R0603 1
50 4.3K R3,R57 R0603 2
51 2K/0.1% R4,R11 R0603 2
52 20K/0.1% R5,R6,R12,R13 R0603 4
53 20K R7,R10,R24,R42 R0603 4
54 5.1K R8,R25,R31,R41,R44,R59,R60,R61,R69 R0603 9
55 1K R9,R40 R0603 2
56 10K R14,R27,R29,R33,R34,R37,R43,R62,R66,R68 R0603 10
57 5R1 R15,R18 R0805 2
58 2R2 R16 R0603 1
59 0R R17,R36 R0805 2
60 2K R19,R35,R51,R70 R0603 4
61 3R3 R20,R21 R0603 2
62 6.8K R22 R0603 1
63 47K R23 R0603 1
64 51K R26,R32 R0603 2
65 510K R28 R0603 1
66 15R R30 R0603 1
67 0R R38,R45,R48,R54,R63,R64 R0603 6
68 100K R39 R0603 1
69 200R R47 R0603 1
70 30K R52 R0603 1
71 1k R53 R0603 1
72 5.1K RN2 RES-ARRAY-SMD_0603-8P-L3.2-W1.6-BL 1
73 2mR RS1,RS2 R2512 2
74 XL1509-ADJ U1,U20 SOIC-8 2
75 TPS40210DGQR U3 MSOP10-POWERPAD-LT-MSE-10-EDP-2060X1830TP_N 1
76 AT24C02 U4 SOIC-8 1
77 LM5116 U5 HTSSOP-20_L6.5-W4.4-P0.65-LS6.4-BL-EP 1
78 DAC8531E/2K5 U6,U8 MSOP-8_L3.0-W3.0-P0.65-LS4.9-BL 2
79 AMS1117-5.0 U7 SOT-89-3_L4.5-W2.5-P1.50-LS4.2-TL 1
80 SL27517 U9 SOT-23-5_L2.9-W1.6-P0.95-LS2.8-TL 1
81 ME6211C33M5G-N U10 SOT-23-5_L3.0-W1.7-P0.95-LS2.8-BR 1
82 INA282AIDR U11 SOIC-8 1
83 CJ431 U12 SOT-23-3_L2.9-W1.6-P1.90-LS2.8-BR 1
84 SGM58031 U13 MSOP-10_L3.0-W3.0-P0.50-LS5.0-BR 1
85 AZ432ANTR-E1 U14 SOT-23-3_L2.9-W1.6-P1.90-LS2.8-BR 1
86 LMV321 U18 SOT-23-5_L3.0-W1.7-P0.95-LS2.8-BR 1
87 8MHz X1 OSC-SMD_4P-L3.2-W2.5-BL 1
88 BZT52C12 ZD1,ZD2,ZD3 SOD-123_L2.7-W1.6-LS3.7-RD 3
89 BZT52C7V5 ZD4 SOD-123_L2.7-W1.6-LS3.7-RD 1
90 COS722SR U2 SOIC-8 1
91 APM32F103C8T6 U15 LQFP-48_L7.0-W7.0-P0.50-LS9.0-BL 1
92 GS8552MR U16 MSOP8 1
