标准版 技小新ESP8266开发板Type-C版本

简介:基于 https://oshwhub.com/jixin003/iot_board_esp12 工程的改版,增加了Type-C接口以替代原来的MINIUSB

开源协议: GPL 3.0

发布时间: 2022-07-14 19:45:52
  • 9.5k
  • 13
  • 61
描述

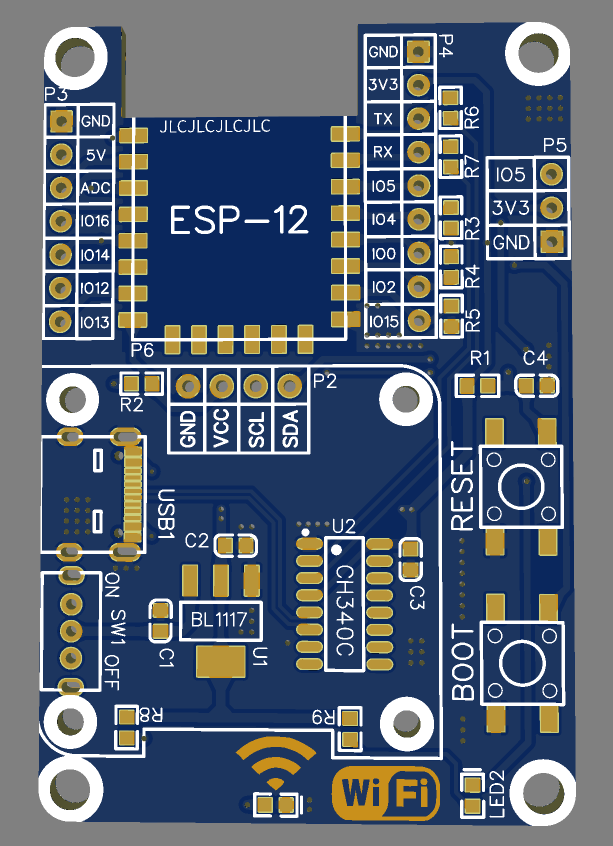

基于 [https://oshwhub\.com/jixin003/iot\_board\_esp12](https://oshwhub.com/jixin003/iot_board_esp12) 工程的改版,增加了Type-C接口以替代原来的MINIUSB,TypeC接口附近DRC可能会报错,这是封装问题我也没办法 打样的板子还在生产,后续会更新~~~~ 数码之家:[https://www.mydigit.cn/forum.php?mod=viewthread&tid=160016](https://www.mydigit.cn/forum.php?mod=viewthread&tid=160016) 更新:增加了Type-C电阻,分别连接了Type-C的两个D+D-引脚(解决无法实现正反双插的问题),补充了演示视频 欢迎去[我的博客](https://acha666.cn/2020/06/09/%E8%87%AA%E5%88%B6%E4%B8%80%E5%9D%97ESP8266%E5%BC%80%E5%8F%91%E6%9D%BF/)捧捧场,有较为详细的制作过程 ![image.png](//image.lceda.cn/pullimage/UoPB83C58iBLeQpjY3D20YBofadt0d5sRcUJ4518.png) ![9C9DBEC97E8D8B07D488B186391B0A05.jpg](//image.lceda.cn/pullimage/DfKsygrNLaj4z2WW0CC1Zzh7qDsCkm8ISsuYzSBd.jpeg) ![6849C0B01CF16E5858F71AE8CA6B348B.jpg](//image.lceda.cn/pullimage/HI1mQXlGismxqUpW5tZjykSU6Lin5pM124bfIBqw.jpeg)
设计图
原理图
1 /
PCB
1 /
暂无
ID Name Designator Footprint Quantity BOM_Supplier BOM_Supplier Part BOM_Manufacturer BOM_Manufacturer Part
1 SW_PUSH_JX BOOT,RESET SW_PUSH_6MM_H5MM_JX 2 LCSC C381038 XKB Enterprise TS-1102S-C-A-B
2 10μF/10V C1,C2 0603_C_JX 2 LCSC C326057 YAGEO CC0603KRX5R6BB106
3 100nF/50V C3,C4 0603_C_JX 2 LCSC C286510 Guangdong Fenghua Advanced Tech 0603B104M500NT
4 Red/LED LED1 0603_D_JX 1 LCSC C84268 国星光电 NCD0603Y1
5 Green/LED LED2 0603_D_JX 1 LCSC C84268 国星光电 NCD0603Y1
6 0.96OLED_4P_Module_JX P2 0.96OLED_4P_MODULE_JX 1 LCSC C706876 XKB Connectivity X6511WV-04H-C30D60
7 M_2.54_1*7P_JX P3 M_2.54_1*7P_JX 1 LCSC C706879 XKB Connectivity X6511WV-07H-C30D60
8 M_2.54_1*9P_JX P4 M_2.54_1*9P_JX 1 LCSC C706881 XKB Connectivity X6511WV-09H-C30D60
9 F_2.54_1*3P_JX P5 M_2.54_1*3P_JX 1 LCSC C706875 XKB Connectivity X6511WV-03H-C30D60
10 ESP-12F_JX P6 ESP-12F_JX 1 LCSC C82891 Ai-Thinker ESP-12F(ESP8266MOD)
11 10k/1% R1,R2,R3,R4,R5,R8,R9 0603_R_JX 7 LCSC C25804 UNI-ROYAL(厚声) 0603WAF1002T5E
12 300R/1% R6,R7 0603_R_JX 2 LCSC C23025 UniOhm 0603WAF3000T5E
13 5.1K R10 R0603 1 LCSC C13320 UNI-ROYAL(厚声) 0603WAF5104T5E
14 SW_SS-12D07_JX SW1 SW_SS-12D07_JX 1 LCSC C480340 XKB Enterprise SK-12D07-L4-B
15 BL1117-3.3_JX U1 SOT223_JX 1 LCSC C165080 BL(上海贝岭) BL1117-33CY
16 CH340C_JX U2 SOP16_150MIL_JX 1 LCSC C84681 WCH CH340C
17 U262-161N-4BVC11 USB1 USB-3.1-SMD_U262-161N-4BVC11 1 LCSC C319148 XKB Enterprise U262-161N-4BVC11
