专业版 AiPi-Eyes-S2

  • 5.5k
  • 7
  • 24

简介:安信可 AiPi-Eyes-S2 WiFi6多功能开发板

开源协议: GPL 3.0

(未经作者授权,禁止转载)

创建时间: 2023-06-15 13:47:45
更新时间: 2023-09-05 13:50:48
描述

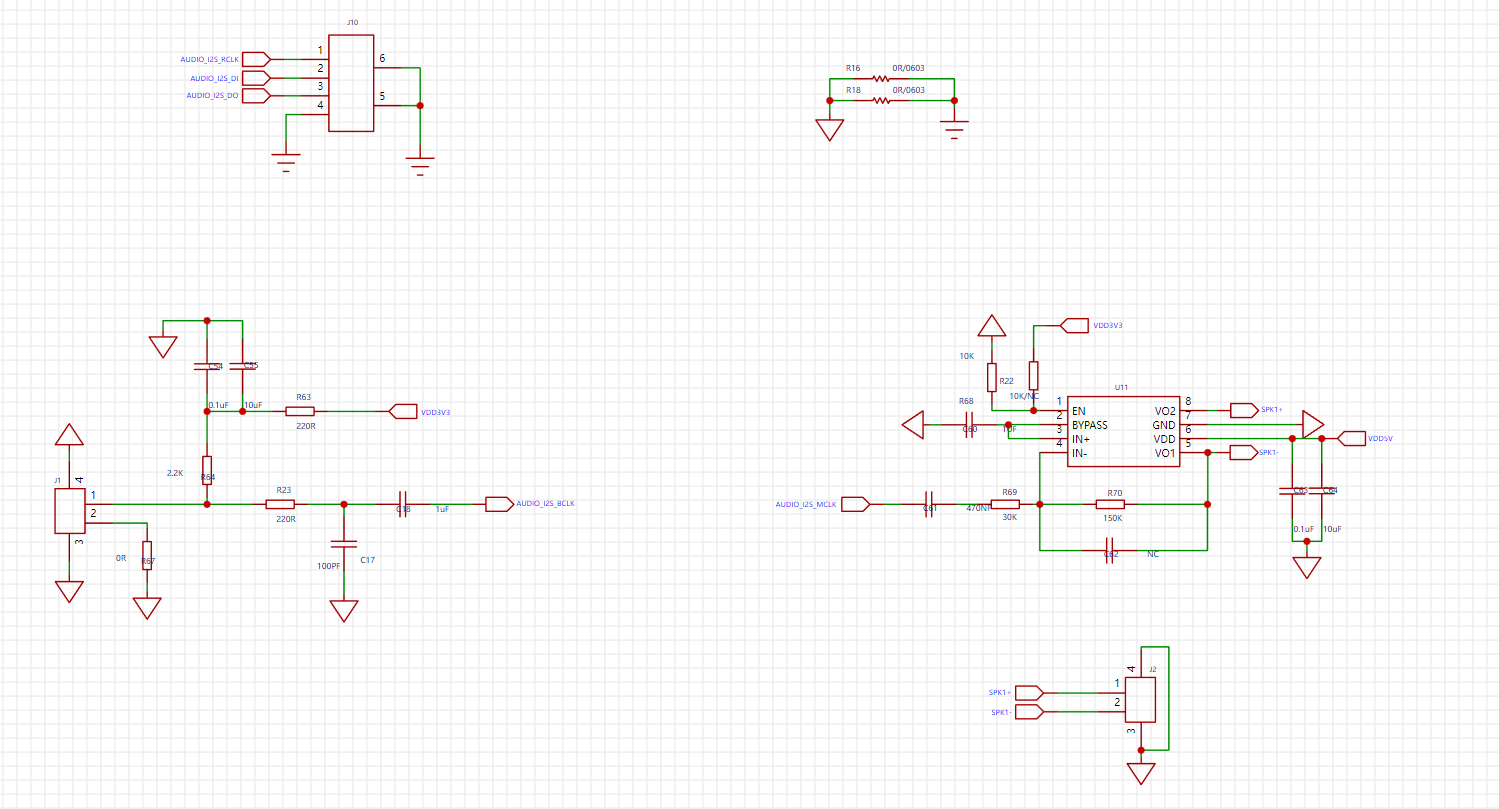

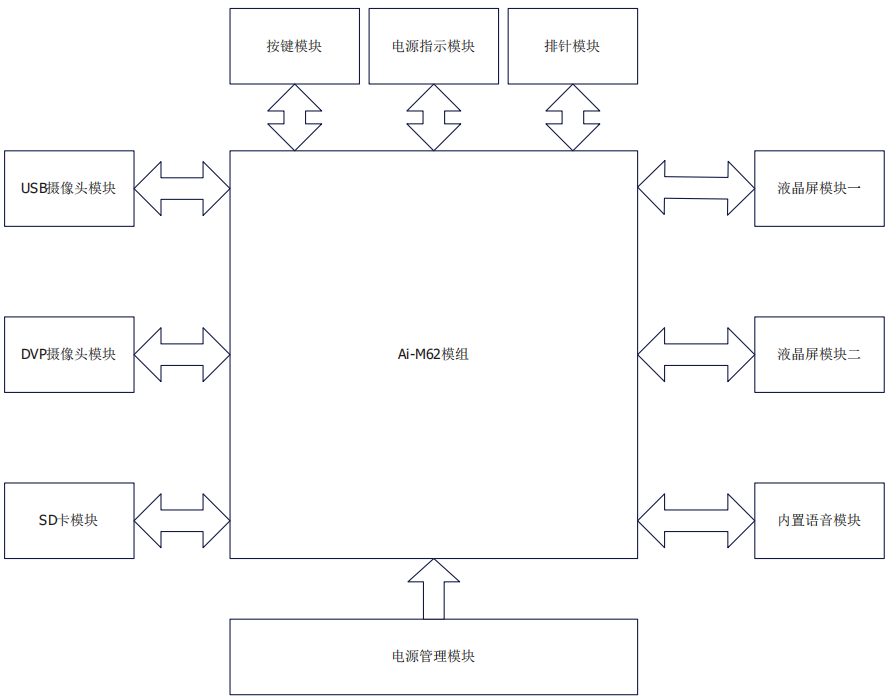

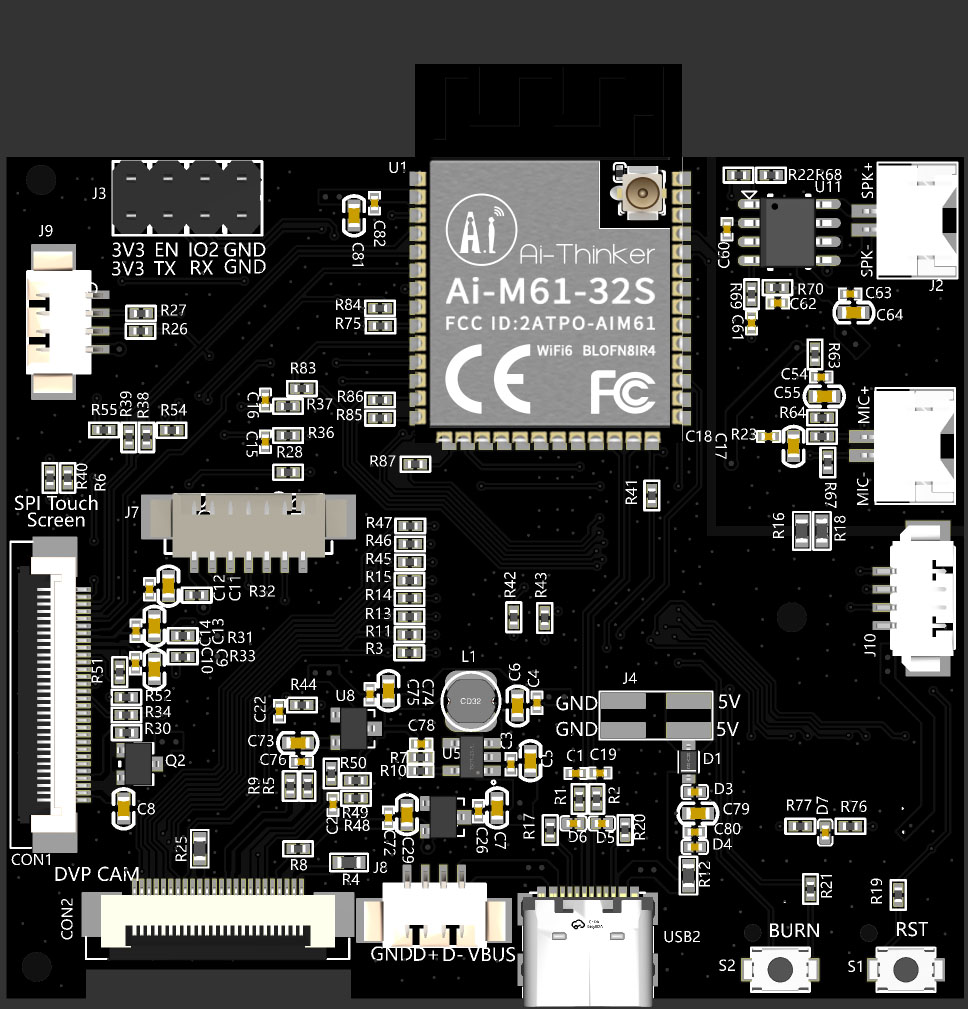

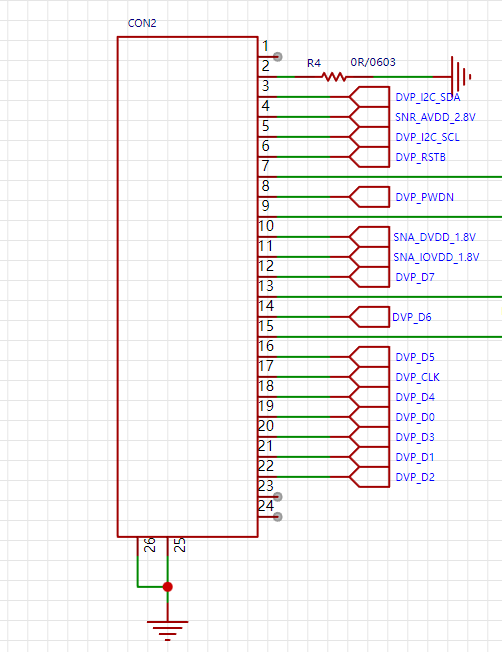

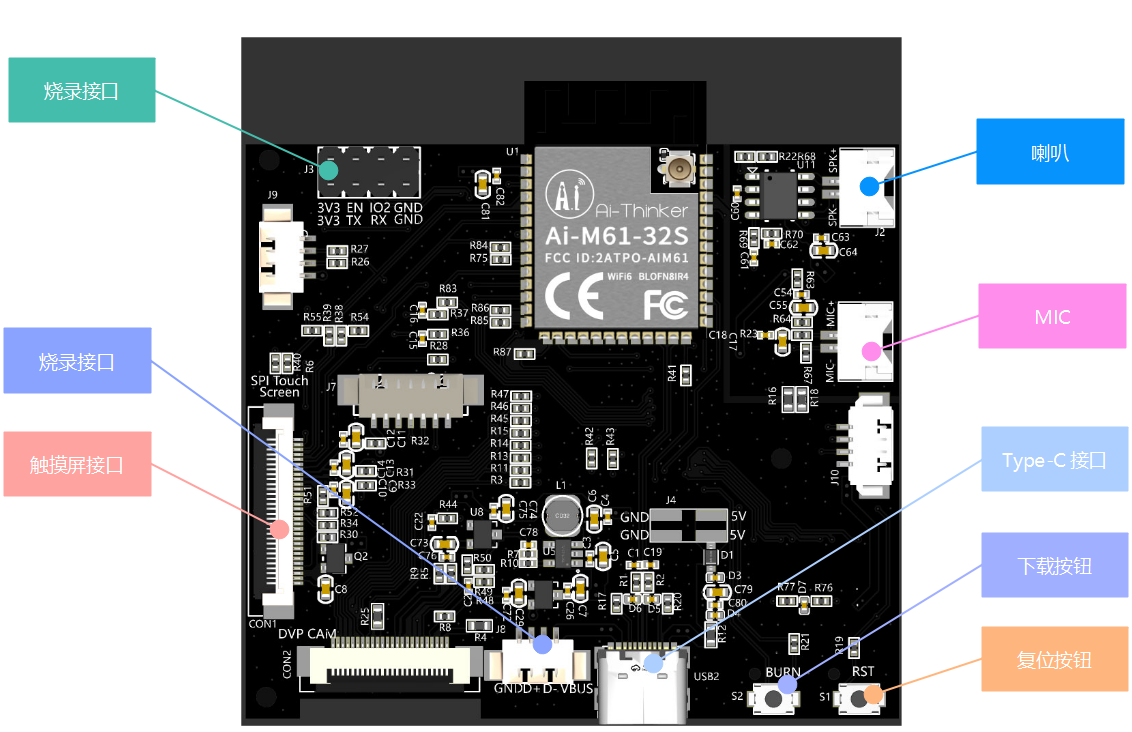

# AiPi-Eyes-S2 ## 概述 <font size=4 >AiPi-Eyes-S2 是安信可开源团队专门为Ai-M61-32S设计的一款开发板,支持WiFi6、BLE5.3。所搭载的Ai-M61-32S 模组具有丰富的外设接口,具体包括 DVP、MJPEG、Dispaly、AudioCodec、USB2.0、SDU、以太网 (EMAC)、SD/MMC(SDH)、SPI、UART、I2C、I2S、PWM、GPDAC、GPADC、ACOMP 和 GPIO 等。 AiPi-Eyes-S2集成了SPI屏幕接口,DVP摄像头接口。以及预留TF卡座,并且引出USB接口,可接入USB摄像头。 另外AiPi-Eyes-S1连接:[https://oshwhub.com/ai-thiner_openteam/aipi-eyes-s1](https://oshwhub.com/ai-thiner_openteam/aipi-eyes-s1) </font> ![85CFA09A-E219-4ddd-A92B-A17C62320D8A.png](//image.lceda.cn/pullimage/D7icdKksA7etup4w9C42ojikxZSJ4uEFAGSPtE4o.png) ![IMG_4997.HEI.jpg](//image.lceda.cn/pullimage/rEbpRr4M5WimG6aSqisHFJWgGJQamB73SrLas1Y2.jpeg) ## SPI屏幕接口 <font size=4 >SPI屏幕接口采用30PIN FPC排座连接,出厂适配GC9307N彩屏+CHSC6540触摸,已写好驱动程序。</font> 2RlxglNl7Tfk3NbiFkvw9tFPXEQSpkZKWVR57e3g.png ## DVP 摄像头接口 集成DVP 24Pin 摄像头接口,可兼容GC0308、GC0328等摄像头,最高支持200W分辨率。</font> ![4BAD2B96-E524-4b56-980E-6BDB6FA00144.png](//image.lceda.cn/pullimage/IFIXpkCwWviF9zmVcHGqIKnY4rkG7s2gY9Z5jCIb.png) ## 外置功放 <font size=4 >因为采用的是芯片内部的CodeC芯片,所以只需要在外部设计功放芯片即可,只是这样只能支持一路播放及一路MIC。</font> ![41A05F78-B5AE-4330-BFD4-5D28423D6D1D.png](//image.lceda.cn/pullimage/yVFBkkgDSTBOO4pSwhx0IMjETP5JzbTxO4Gb0Re3.png) ## 其他 <font size=4 >更多资料(测试源码等)可到安信可官方docs 获取:[https://docs.ai-thinker.com/open_hardware](https://docs.ai-thinker.com/open_hardware)</font> ![AiPi-Eyes-S2_CON.png](//image.lceda.cn/pullimage/NFlxIHbKGJkJ6QAlS7YsDOMhCZLAvg5gwg2ljgaY.png)
设计图
原理图
1 /
PCB
1 /
未生成预览图,请在编辑器重新保存一次
工程视频/附件
暂无
