简介:安信可WiFi6多功能开发板

开源协议: GPL 3.0

(未经作者授权,禁止转载)

创建时间: 2023-06-15 17:49:57
更新时间: 2023-08-25 11:45:11
描述

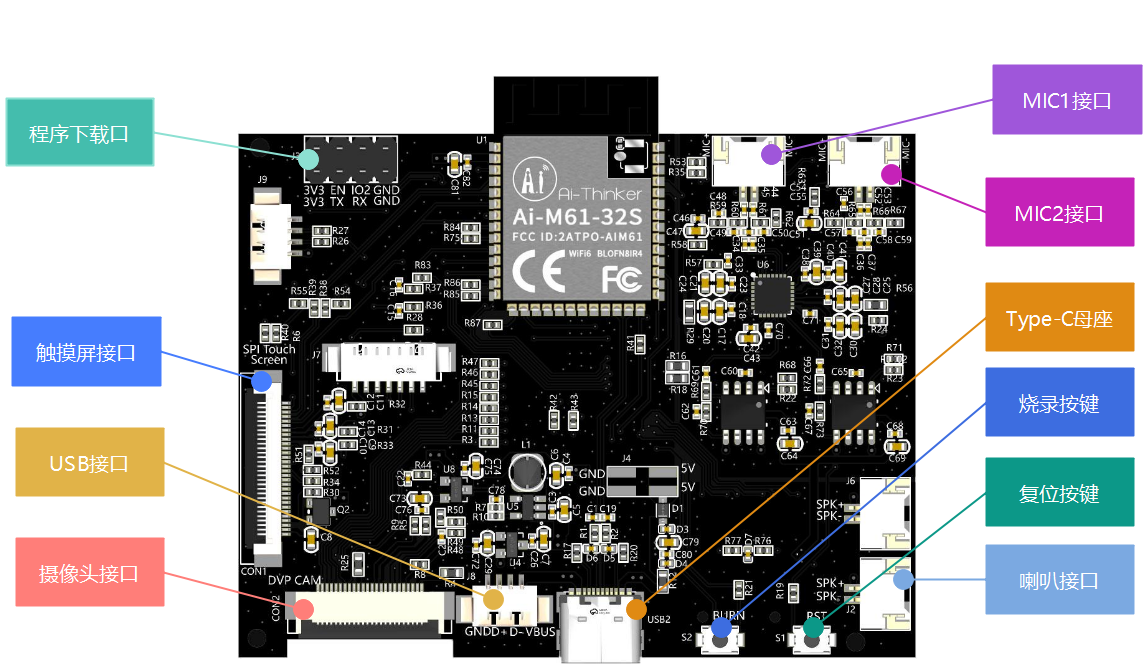

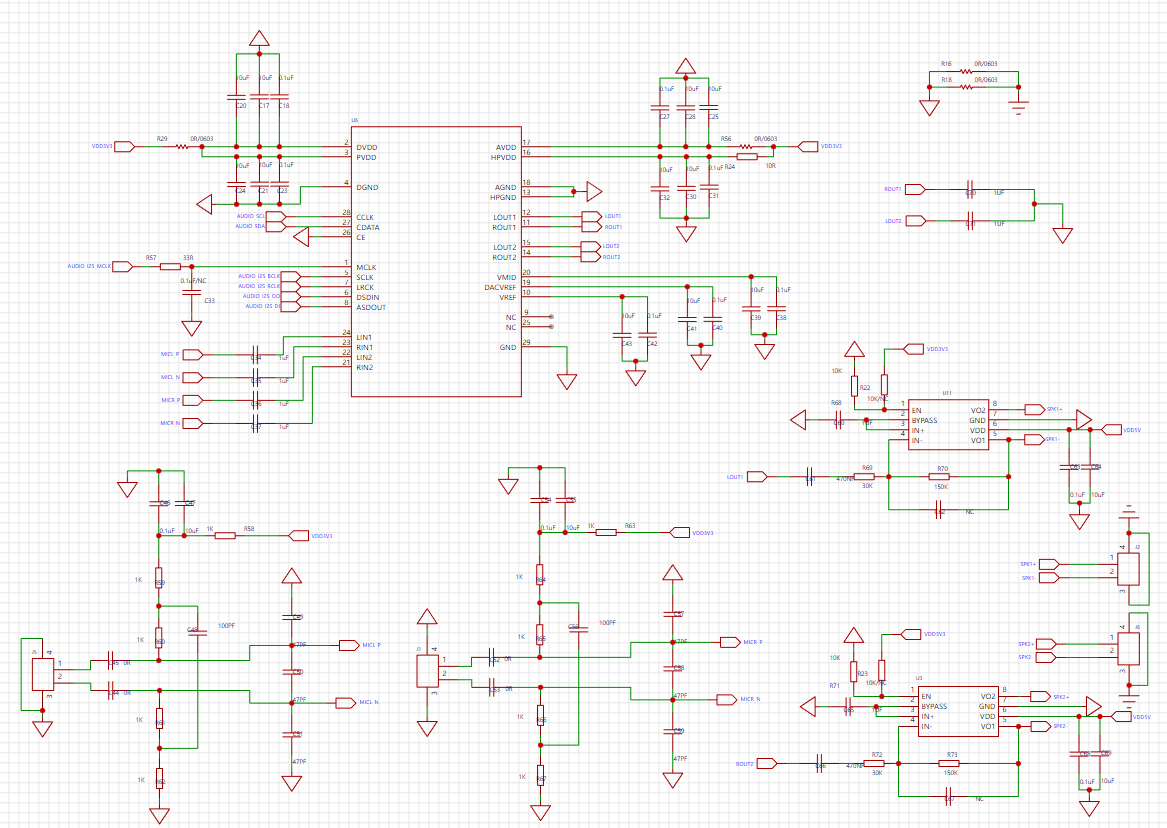

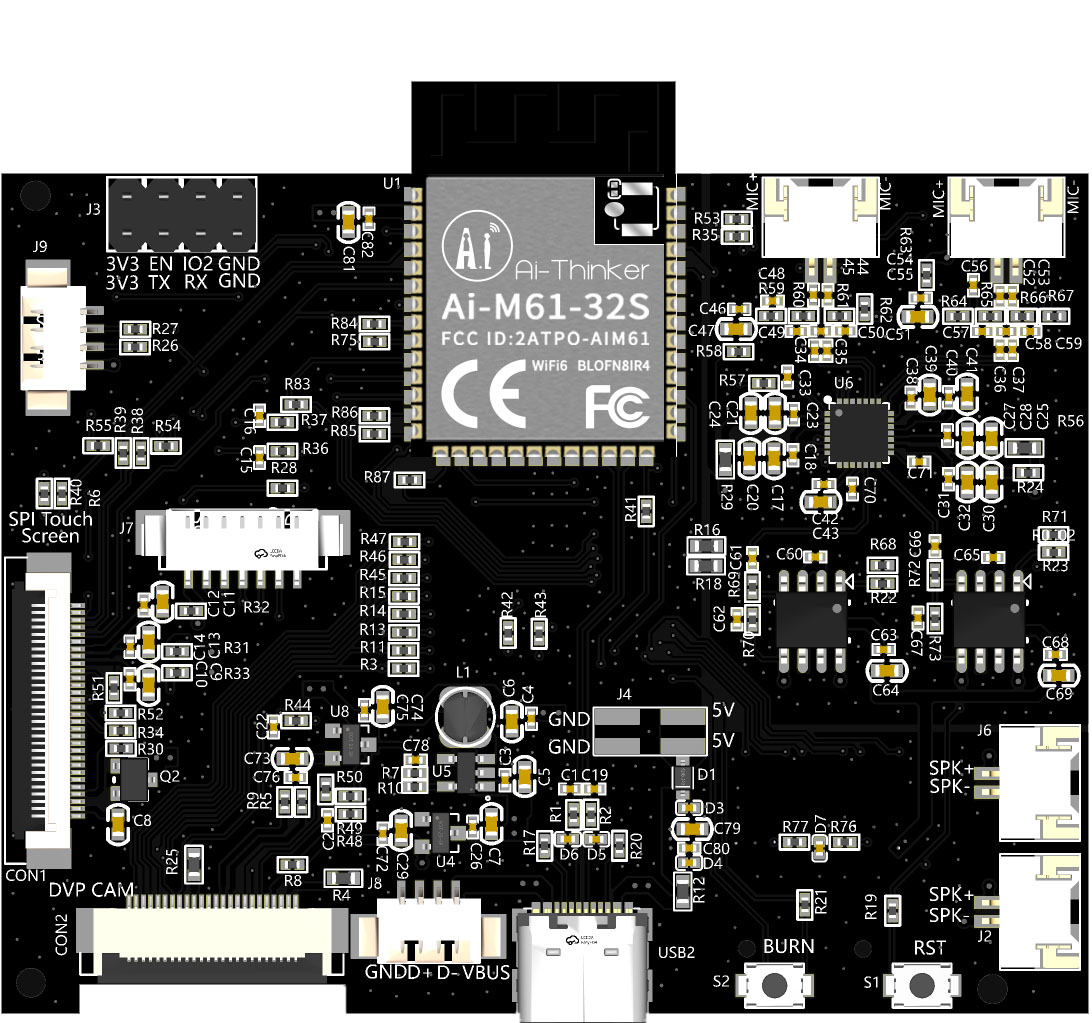

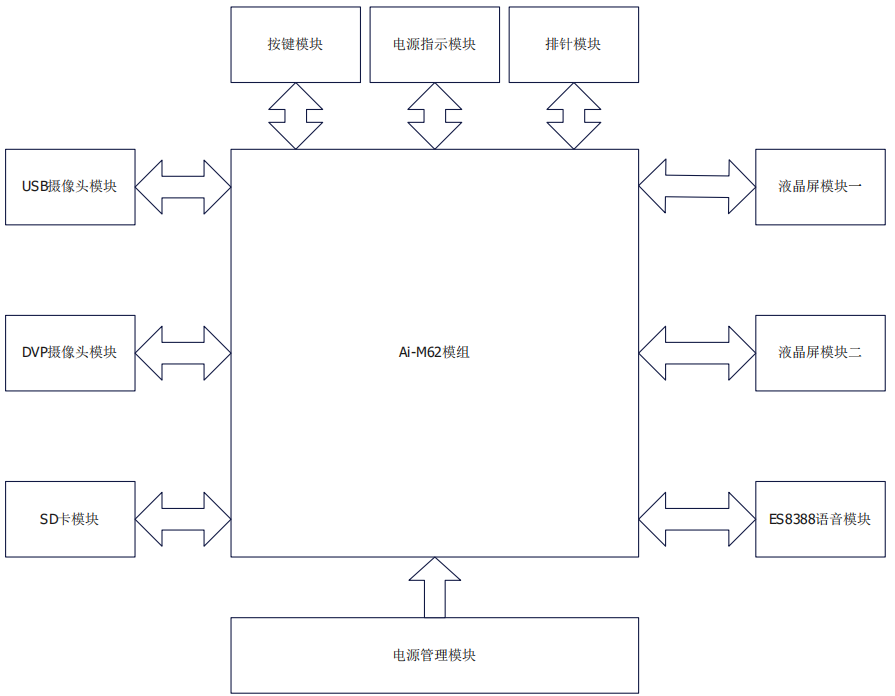

# AiPi-Eyes-S1 ## 概述 <font size=4 >AiPi-Eyes-S1 是安信可开源团队专门为Ai-M61-32S设计的一款开发板,支持WiFi6、BLE5.3。所搭载的Ai-M61-32S 模组具有丰富的外设接口,具体包括 DVP、MJPEG、Dispaly、AudioCodec、USB2.0、SDU、以太网 (EMAC)、SD/MMC(SDH)、SPI、UART、I2C、I2S、PWM、GPDAC、GPADC、ACOMP 和 GPIO 等。 AiPi-Eyes-S1集成了SPI屏幕接口,DVP摄像头接口,外置ES8388音频编解码芯片以及预留TF卡座,并且引出USB接口,可接入USB摄像头。 另外,我们还设计了一款内置CodeC的版本,AiPi-Eyes-S2:[https://oshwhub.com/ai-thiner_openteam/AiPi-Eyes-S2](https://oshwhub.com/ai-thiner_openteam/ai-m61evb-s2_v1-0) </font> En4mp3jbDmj9DbJq51QyaAin0RWLgzIdwPlWyAeT.png Fo1ZHa4pswBfR7v147b2XTnZpWGpb1gbVMviKyji.jpeg ## SPI屏幕接口 <font size=4 >SPI屏幕接口采用30PIN FPC排座连接,出厂适配GC9307N彩屏+CHSC6540触摸,已写好驱动程序。</font> 2RlxglNl7Tfk3NbiFkvw9tFPXEQSpkZKWVR57e3g.png ## DVP 摄像头接口 <font size=4 >集成DVP 24Pin 摄像头接口,可兼容GC0308、GC0328等摄像头,最高支持200W分辨率。</font> ![4BAD2B96-E524-4b56-980E-6BDB6FA00144.png](//image.lceda.cn/pullimage/IFIXpkCwWviF9zmVcHGqIKnY4rkG7s2gY9Z5jCIb.png) ## ES8388音频编解码 <font size=4 >设计外置ES8388音频编解码芯片(CodeC),可实现双路播放双路MIC.</font> ![568DB63C-376C-4381-A20A-A14C0B3769E5.png](//image.lceda.cn/pullimage/ahoeXPW042fLond7ryoT4xe7erbDzqW1UBm1rybK.png) ## 其他 <font size=4 >更多资料(测试源码等)可到安信可官方docs 获取:[https://docs.ai-thinker.com/open_hardware](https://docs.ai-thinker.com/open_hardware)</font> ![65B533F6-5B53-4dc2-A43B-C1BA89CF7BBB.png](//image.lceda.cn/pullimage/DfEYZL6qoAlusxdcFt0sURnv2QSF1PVszT4TKpKk.png)
设计图
原理图
1 /
PCB
1 /
未生成预览图,请在编辑器重新保存一次
工程视频/附件
暂无
