ESP32电子纺织与穿戴电路开发板
3.2k
0
0
8
简介
使用ESP32-Pico-D4制作的E-textile与可穿戴开发板。
简介：使用ESP32-Pico-D4制作的E-textile与可穿戴开发板。开源协议
：CC BY-SA 4.0
(未经作者授权，禁止转载)创建时间：2023-09-01 11:43:18更新时间：2023-11-15 18:14:46
描述
设计简介
本设计是一款基于esp32的开发板，与普通的开发板不同的是，本开发板是为了可穿戴而设计的。
设计背景
传统的可穿戴开发板（例如Lilypad Arduino），通过使用导电纱线的形式，将开发板固定在布料上。而一旦缝纫完毕，再进行修改就变得很困难，需要拆除纱线，解决问题之后再重新缝制。
设计说明
本开发板通过在PCB上嵌入磁铁，同时通过相应的磁铁固定片，实现了开发板的快速固定，可以更加方便与快速的进行可穿戴电路原型搭建。在硬件设计上，本开发板选取了ESP32-Pico-D4作为核心芯片，同时还搭载了RGB灯、陀螺仪与温度气压传感器。
P.S. 本开发板设计借鉴了穿戴领域的前辈：Lilypad与Circuit Playground。

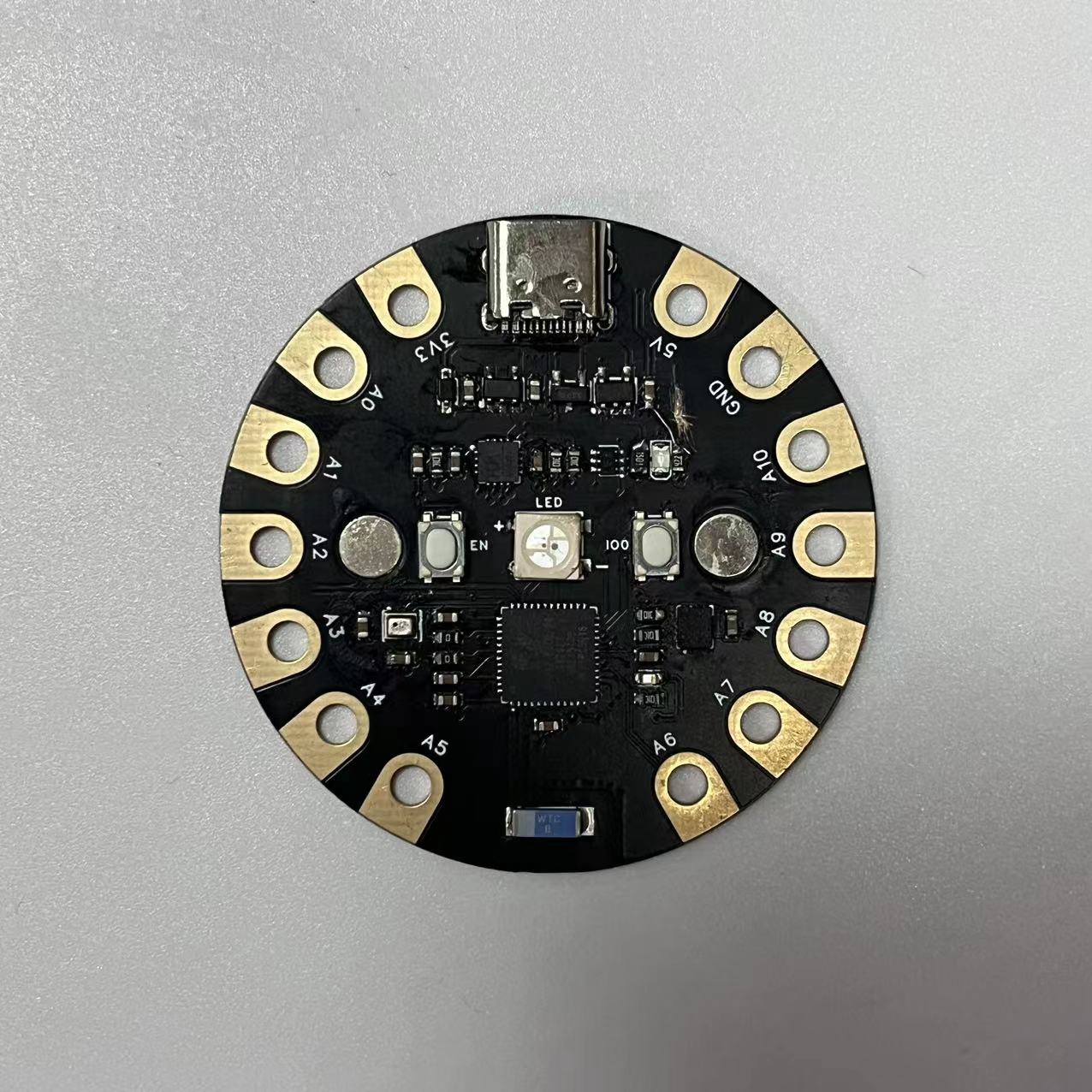

开发板

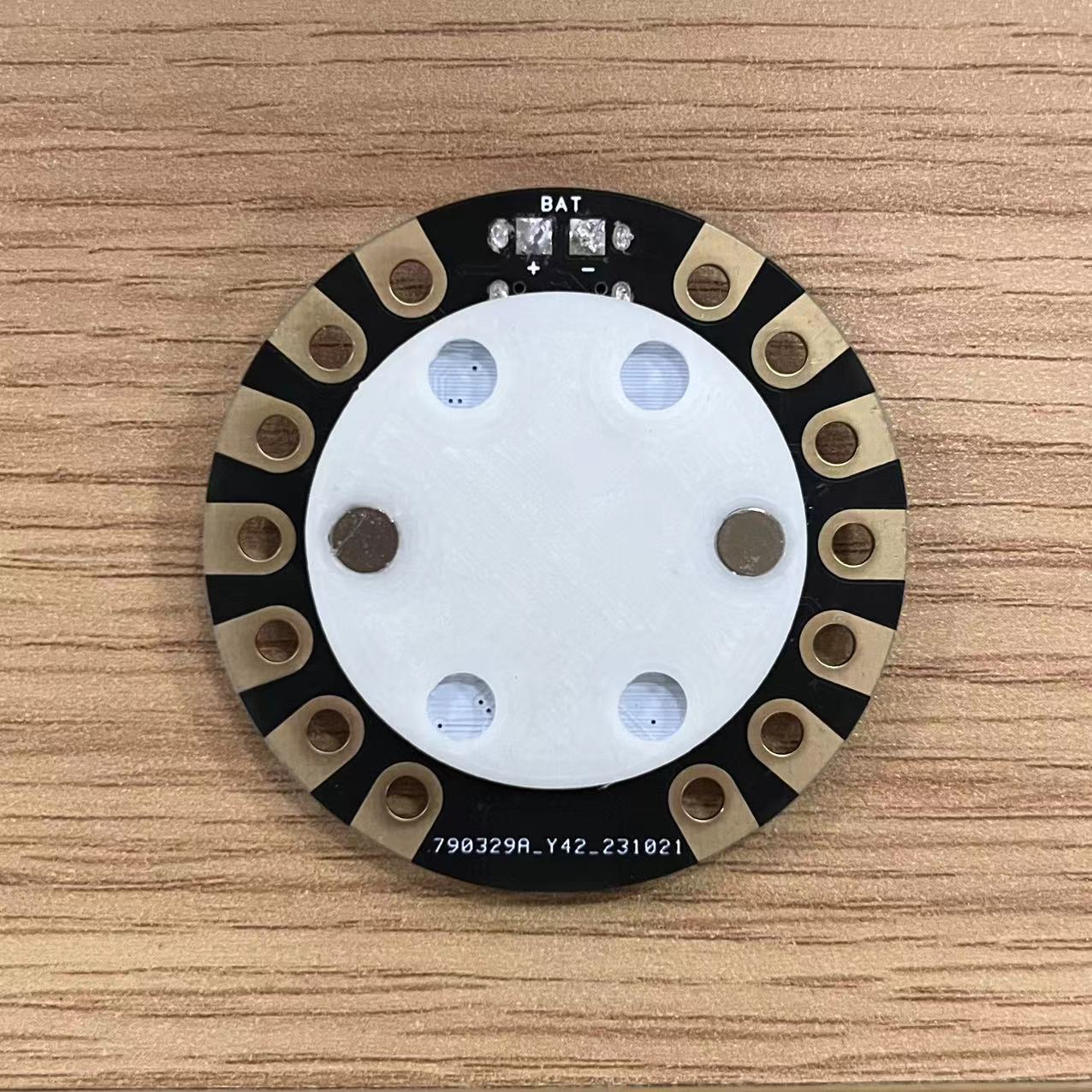

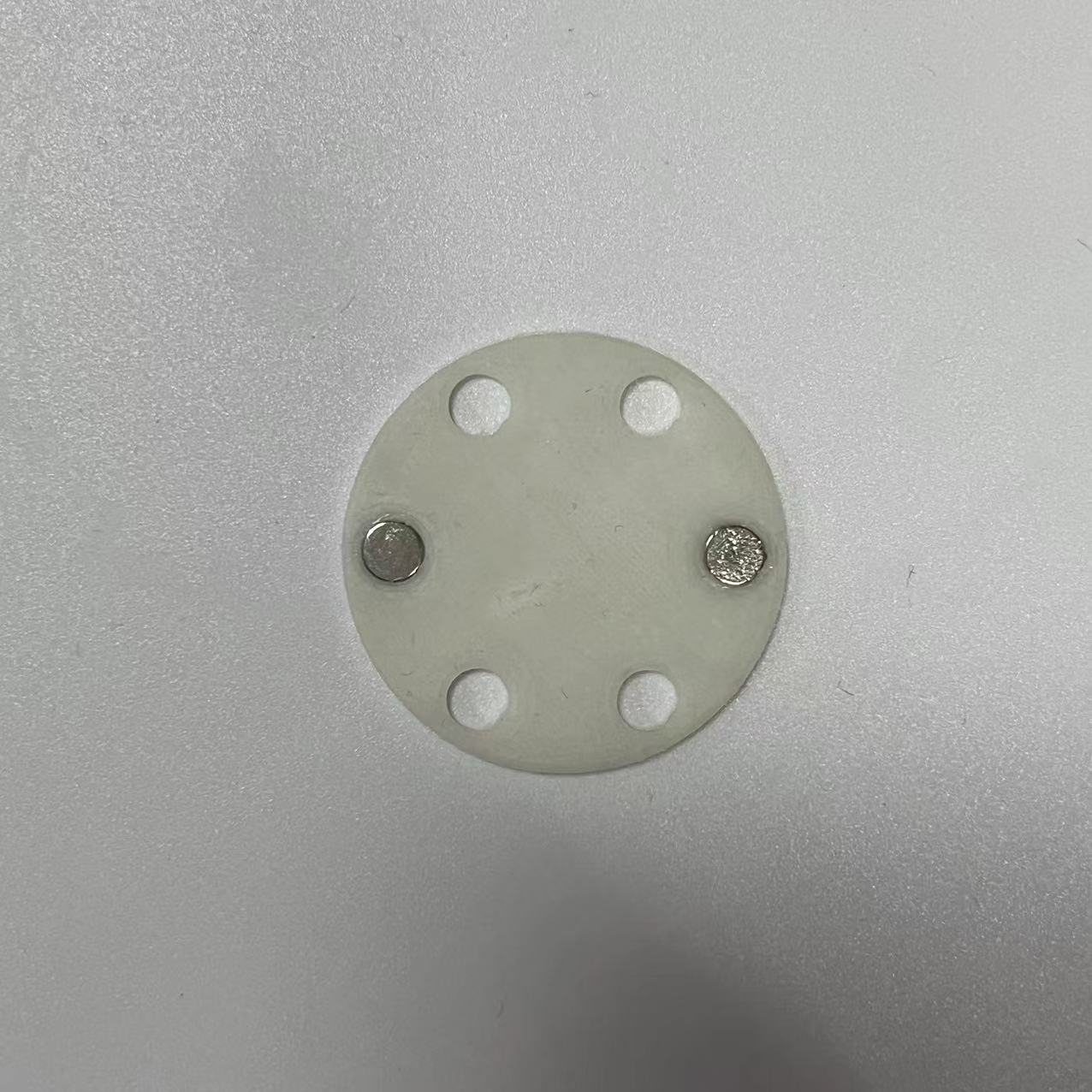

固定片：

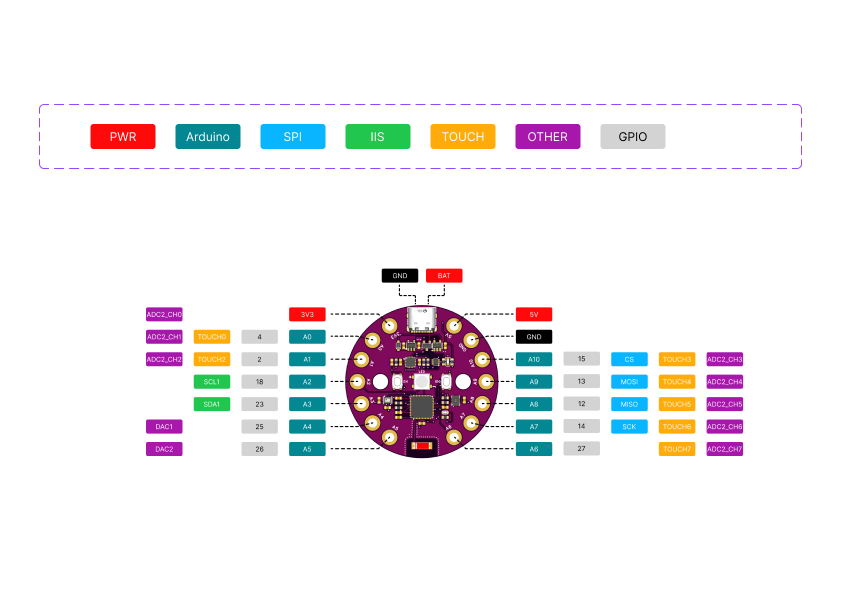

PINOUT

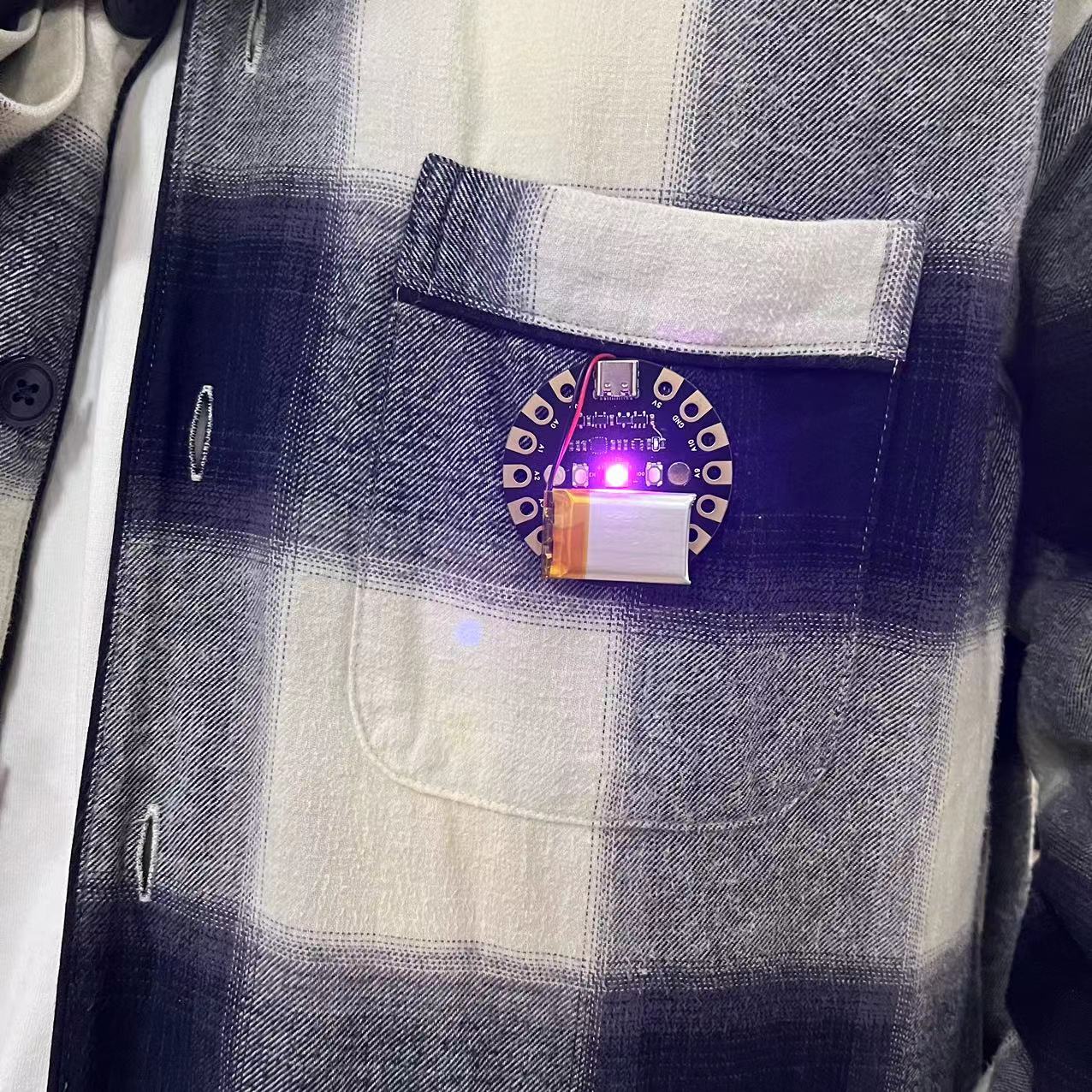

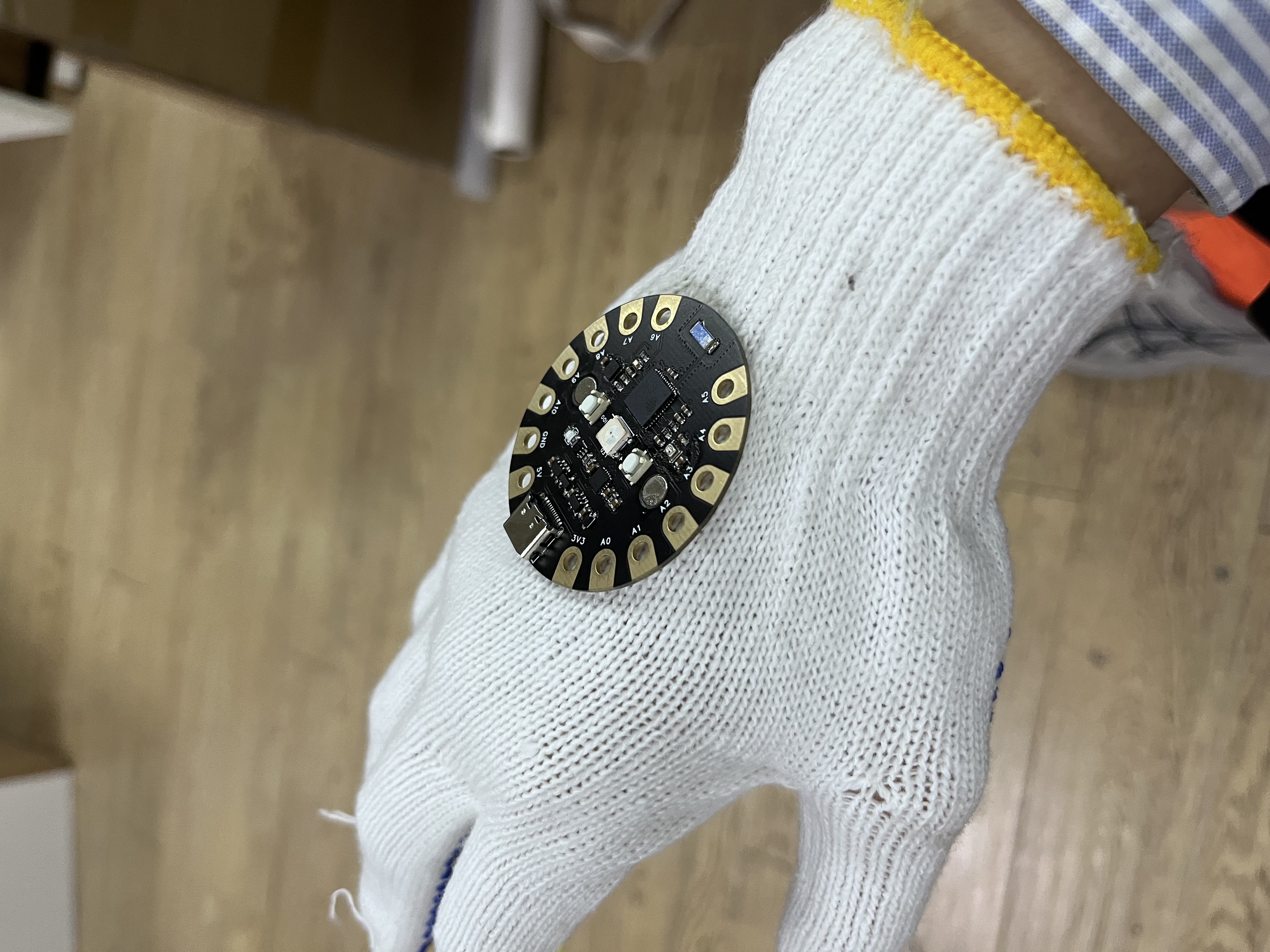

示例
设计图
未生成预览图，请在编辑器重新保存一次BOM
暂无BOM
