复刻成本：￥25
开源协议
：GPL 3.0
创建时间：2024-11-14 15:44:36更新时间：2024-12-03 11:32:36
描述

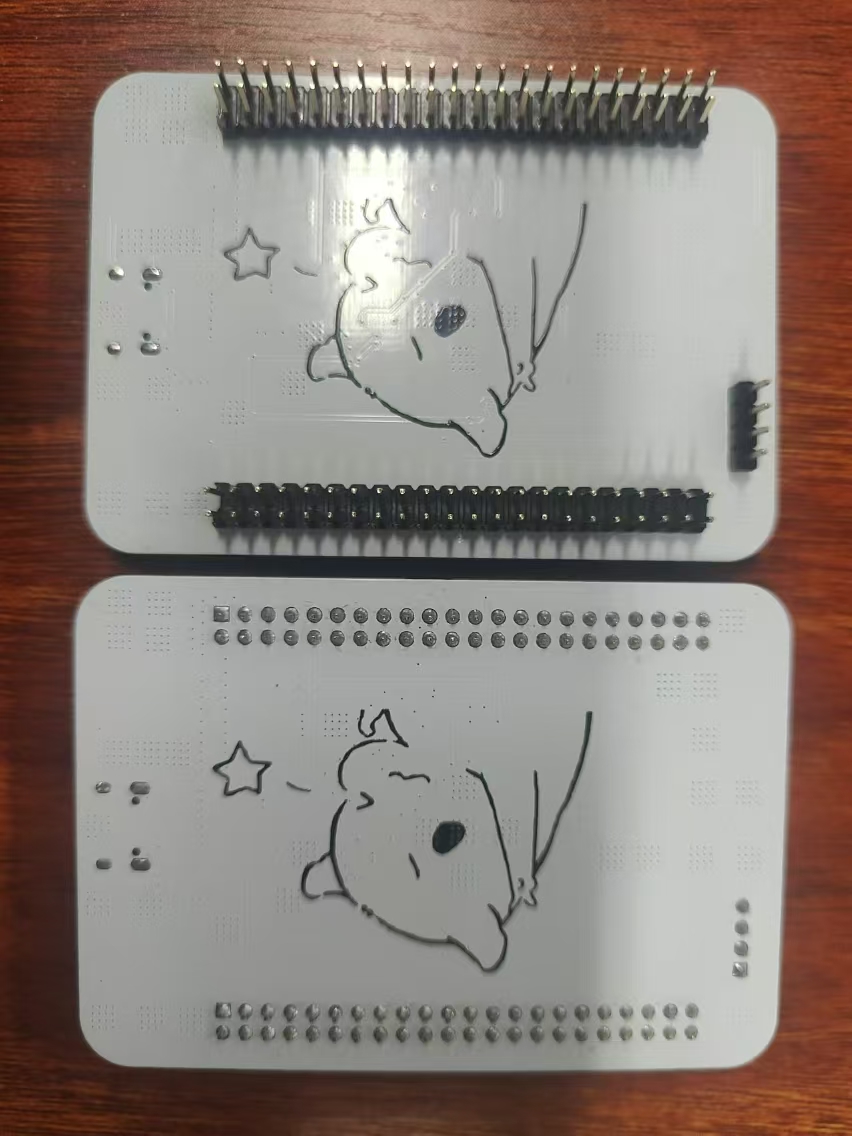

注意：此工程设置为彩色丝印，封面为免费打样的黑白版，如直接使用此工程生成制板文件且不使用彩色丝印会没有图片
此板已经楼主验证可用（USB通信未完全验证）
带有三色RGB用于测试与练习
引脚全部引出，其中PA11,PA12为USB（2.0）的信号线
使用AMS1117降压模块，支持5V供电，有两个5V针脚（此前考虑到16位分辨率ADC对电流有要求因此选用了最大限流1A的LDO，但是实测5V供电时电流只有120-125mA ）
单独摆放的SWD口便于插拔
拥有一个独立按键，一个复位按键，一个唤醒按键
有电源指示灯防短路
整体为将750引脚拉出用于练习外设的简易小板：
下方演示视频中采用的是蓝色的电源指示灯，BOM表中为红色（对比了一下更喜欢蓝灯）
设计图
未生成预览图，请在编辑器重新保存一次BOM
暂无BOM
