USB电容触摸屏驱动板

U2HTS

U2HTS代表"USB to HID Touchscreen"。

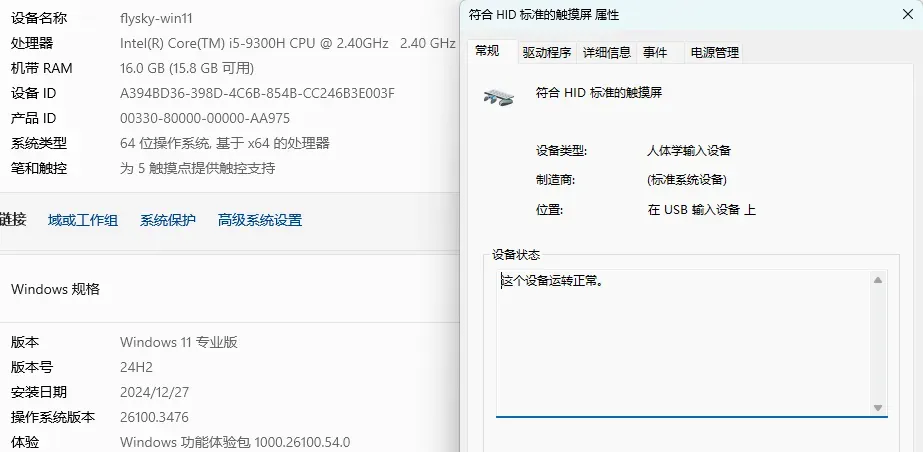

Windows

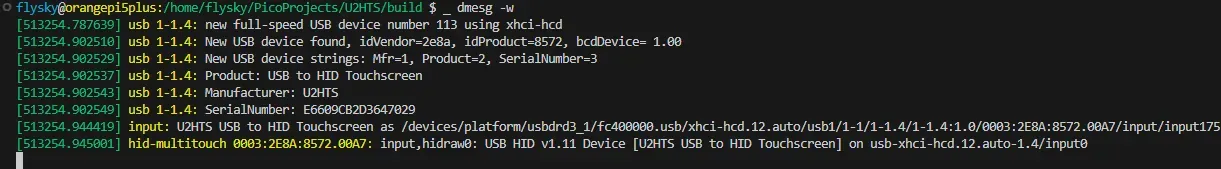

Linux
部分内容复制自README_zh.md。

由于项目仍在积极开发中，若以下描述与README_zh.md中有不同之处，以后者为准

特性

支持多点触摸（最大10点）
支持I2C与SPI总线
支持检测控制器
支持配置触摸屏方向
支持读取控制器参数
支持按键动态切换配置
支持LED灯指示系统状态
支持持久化保存配置

触摸控制器仓库

U2HTS touch controllers

配置

内置4个配置：

配置	X轴反转	Y轴反转	XY轴交换
1	N	N	N
2	Y	N	Y
3	Y	Y	N
4	N	Y	Y

LED 闪烁解码

如果LED出现规律性闪烁，且主机未识别到设备，则代表出现错误。

闪烁次数	错误
1	未检测到I2C从机
2	控制器不兼容
3	未配置必要的参数
4	控制器初始化失败
5	控制器配置无效

如果处于配置模式下，LED会常亮。按下一次按键LED会闪烁n次，代表切换到第n个配置。

按键

进入配置模式: 长按1秒
切换配置: 短按
在一段时间(~5秒)内无操作则应用新配置（如开启U2HTS_ENABLE_PERSISTENT_CONFIG则还会写入配置到flash中）。

配置

配置	变量名	可选值
控制器名	`controller`	参考`触摸控制器`一节
总线类型	`bus_type`	参考u2hts_core.h, 默认为`UB_I2C`
反转X轴	`x_invert`	0/1
反转Y轴	`y_invert`	0/1
X轴偏移量	`x_offset`	-32768-32767
Y轴偏移量	`y_offset`	-32768-32767
交换XY轴	`x_y_swap`	0/1
轮询模式	`polling_mode`	0/1
回报延时	`report_delay`	uint32_t, 默认为0
中断触发类型	`irq_type`	参考u2hts_core.h
自定义控制器配置	`custom_controller_config`	字符串, 默认最大512字节

如果控制器不支持读取配置，则必须配置以下参数：

配置	变量名	可选值
最大触摸点数	`max_tps`	最大为10
X轴最大值	`x_max`	65535
Y轴最大值	`y_max`	65535

通常控制器驱动会设置总线的默认参数，也可以将其覆盖(注意：如启用覆盖则对应总线所有配置项均需要配置):

配置	变量名	可选值
覆盖I2C配置	`override_i2c_config`	0/1
I2C从机地址	`primary_i2c_addr`	7位地址
I2C速度	`i2c_speed`	uint32_t
覆盖SPI配置	`override_spi_config`	0/1
SPI速度	`spi_speed`	uint32_t
SPI CPHA	`spi_cpha`	0/1
SPI CPOL	`spi_cpol`	0/1

自定义控制器配置

如果控制器需要一些额外参数进行配置，可以将配置以键值对的方式写入到custom_controller_config中，再在控制器驱动中获取该配置项。
配置格式为xxx.yyy=zzz，多个配置项使用空格分开，如aaa.bbb=ccc foo.bar=yum。
在u2hts_core.h处定义了custom_controller_config的最大长度和最大键长度。
查看dummy_test.c来获取实际使用案例。

MCU

厂商	型号	备注	源码
RPi	RP2040/RP2350	支持最好，价格较贵	U2HTS
STM	STM32F070F8P6	内存小，外围元件较多	U2HTS_F070F6
WCH	CH32X033F8P6	价格低、易焊接、内存容量适中	仅提供固件，见附件
WCH	CH32V003J4M6	体积小，价格低，内存小，GPIO模拟USB(Low Speed)，需WCHLinkE下载，回报率低	U2HTS_V003J4

触摸控制器

厂商	系列	测试	备注
汇顶	GT9xx	GT9271, GT615, GT5688	开源
敦泰	FT54X6	FT5406, FT3168	开源
新思	RMI F11	S7300B	开源
汇顶	Normandy	GT9886	开源
基合半导体	CHSC6540	CHSC6540	开源
海栎创	CST8xx	cst816d	开源
新思	RMI F12	S7501B, S3351B, S5710B	定制
通用	HID I2C	NT56810	定制

如何自行编写驱动：U2HTS触摸屏驱动编写实践
如需定制，可前往闲鱼链接: 链接直达

协议

本项目硬件基于GPL V3协议进行开源。
本项目允许商用，但不提供任何保证与责任声明(WARRANTY AND LIABILITY)。

X033F8 更新日志

2026-04-30:
- 修复了在部分主机上不能正常识别的问题
- 优化了GT9xx获取坐标的逻辑
- 为配置工具添加下载功能，更名为下载器(建议使用最新版Chrome浏览器)

2026-04-15: 2026.04.15
- 修改版本号命名规则，使用编译当天的日期作为版本号
- 添加控制器坐标偏移量调整功能
- 修复了控制器配置无法正确保存至flash的问题
- 优化了USB上报坐标的逻辑，提升了回报率
- 更新配置工具

2026-03-11: v0.2.2
- 优化了GT9XX控制器获取控制器参数的逻辑

2026-03-11: v0.2.1
- 修复了控制器配置不生效的问题

2026-03-08: v0.2.0
- 添加CHSC6540支持
- 添加Goodix Normandy支持
- 修复了数个潜在问题
- 添加自定义配置
- 更新配置工具

2025-11-27: v0.1.6
- 更新了LED指示灯显示错误的逻辑

2025-11-13: v0.1.5
- 修复了某些汇顶GT9XX控制器无法正常获取参数的问题
- 修复了某些汇顶GT9XX控制器出现触摸点闪烁的问题
- 更新配置工具

2025-08-04: v0.1.1
- 修复了轮询模式工作不正常的问题

2025-07-16: v0.1.0
- 支持配置运行模式为轮询模式，默认为中断模式
- 添加Synaptics RMI F11和CST8XX支持
- 更新配置工具

2025-07-10: 初始版本
- 添加gt9xx和ft54x6支持
