基于天空星的简易万用表拓展版,支持电压、电流、电阻、通断、二极管档测量,精度与立创万用表对比相差不大,V1.2版本以更新。

简介:基于天空星的简易万用表拓展版,支持电压、电流、电阻、通断、二极管档测量,精度与立创万用表对比相差不大,V1.2版本以更新。

开源协议

GPL 3.0

创建时间:2025-03-25 10:24:45更新时间:2025-09-08 10:47:27

描述

简介

  基于天空星的简易万用表拓展版,支持电压、电流、电阻、通断、二极管档测量,精度与立创万用表对比相差不大。

1、项目简介

  基于天空星-STM32F407VET6的简易万用表拓展板,板载1.8寸TFT屏幕接口,3个拓展功能按键、1路电压电阻输入接口、1路黑表笔输入接口、1路电流输入接口(V1.2版本将该接口合并到电压电阻接口中了);可直接使用万用表表笔进行连接。

2、原理解析

电压测量

  使用差分放大电路进行电压测量,前级通过采集红黑表笔的电压差进行输出,需要进行等电压缩放,否则输入电压过大烧坏运放和adc引脚,考虑到有红正黑负以及红负黑正两种情况,后级引入参考电压进行抬升,将红黑表笔与是否大于参考电压进行对比,从而判断。


电阻测量

  本质上是电阻分压原理,输入电压确定,一个电阻已知,另外一个电阻就可以计算出来了,通过控制不同的mos管导通来控制分压比例,从而进行不同电阻范围测量,注意尽量不要同时导通两处,否则会混乱。


电流测量

  使用tp181电流采样芯片来进行电流采样,加入基准电压实现高低测任意电流采样,不过会牺牲一半的精度。

2、实际输出

简易万用表电压检测立创万用表电压检测
Snipaste_2025-03-25_10-32-31.jpgSnipaste_2025-03-25_10-32-54.jpgSnipaste_2025-03-25_10-34-25.jpgSnipaste_2025-03-25_10-34-41.jpg
简易万用表电阻检测立创万用表电阻检测
Snipaste_2025-03-25_10-37-36.jpgSnipaste_2025-03-25_10-37-59.jpgSnipaste_2025-03-25_10-39-19.jpgSnipaste_2025-03-25_10-39-39.jpg
简易万用表电流检测立创万用表电流检测

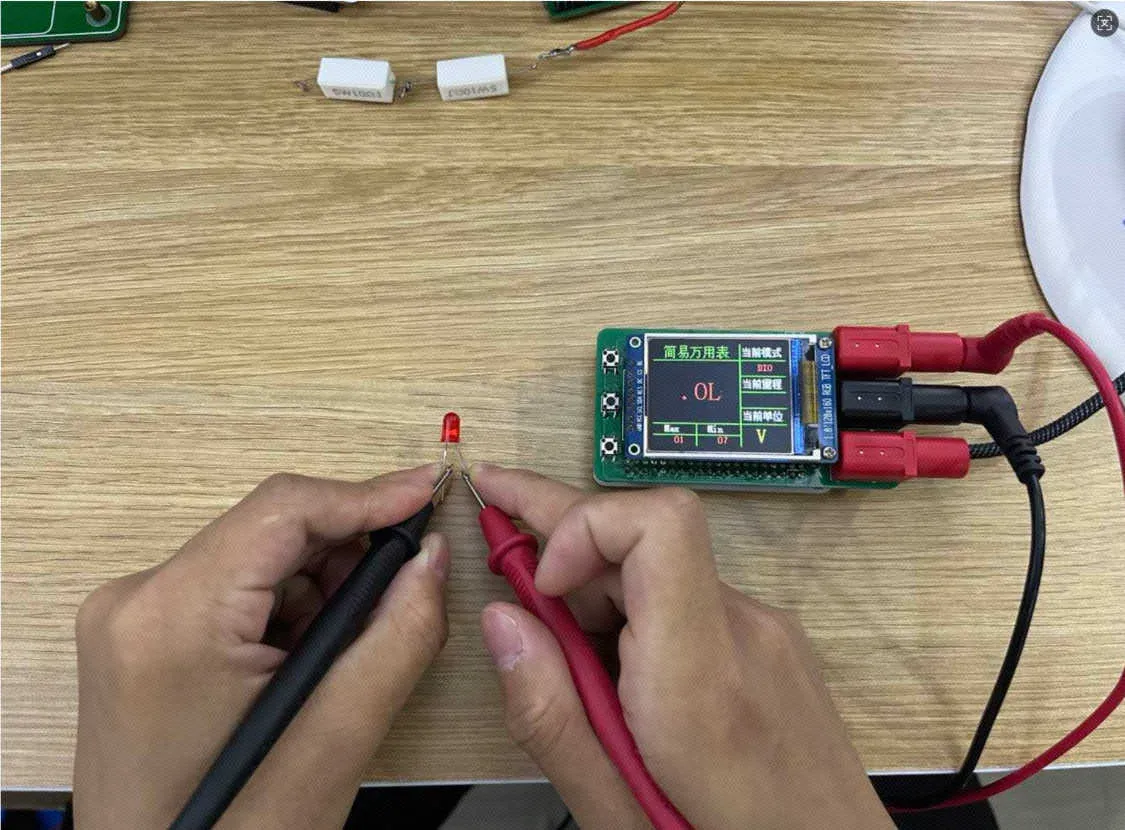

简易万用表二极管档测试

3、V1.2版本改动说明

  非常感谢评论区很多大佬的建议,目前V1.2版本已经修改完成,改动如下:

  1. 对运放进行更换,由LMV358->TLV2333,LMV321->TLV333;运放的失调电压更小,当然价格也贵一点;
  2. 对运放阻容进行调整,每一个运放输出接口均加入一个10R电阻+2.2nF电容,防止输出振荡,同时采集更加稳定;
  3. 电压采集分配电阻等比例缩小,电阻过大容易引入更大的失调电压,同时可能会造成增益隆起;
  4. 加入一路固态继电器进行电流分配,此时仅需要两个接口即可完成之前的功能,但固态继电器的价格还是挺贵的,而且目前最大电流为2A,这也就意味着电流测量最大不能超过2A,不过简单测试也够用了;
  5. 对PCB布局进行调整,更换表头接口,换成了香蕉座,此时整个板框与原天空星包保持一致,更加小巧精致。
  6. 代码方面,由于换了一个继电器切换,这里需要进行调整,配套代码已经更新上传到gitee仓库中,同时wiki文档链接也已经更新。
  7. 新版小体积的情况下,丝印没办法保留,焊接会更加费劲一点,这里我给出一个焊接的pdf,推荐按照这个轮廓图来进行焊接,尤其注意0.1%精度的电阻,这些是直接影响测量精度的。
  8. 新版测量与旧版基本一致,与立创万用表无明显偏差,但稳定性更好,抖动更小,测试图可直接参考旧版。


简易数字万用表V1.2版本实物图

4、使用说明

目前只使用了一个功能按键作为模式切换;其余按键暂未使用。

SW3:双击进行模式切换

5、资料链接

文档资料:https://wiki.lceda.cn/zh-hans/course-projects/microcontroller/32-multimeter/circuit-theory.html
代码资料:https://gitee.com/chen11232/stm32-multimeter

纠错日志

  在三极管基极加入1k限流电阻,之前直接连接io会导致电流过大芯片异常发热,大表笔处的运放输出电阻建议焊接22r,0r的话会导致运放输出直连io,mos是电压控制型,在电阻切换电路处,可以将io设置为开漏输出,不需要再串联电阻进行限流。

7、写在最后

  该项目原理&代码并不复杂,适合刚想上手做项目或做电赛练习的同学,通过这个项目你能学到使用运放进行电压比例调节从而实现电压、电流等检测功能。

  目前项目没有使用外部参考源、也没有使用专门的adc来进行测量,在程序中使用内部adc基准源进行校准测试,同时牺牲非常多的时间来进行采样取平均值,可以说是牺牲时间换精度了,关于硬件设计与代码有任何想法欢迎评论区讨论。
