STM32工控板

4个月前

简介:基于STM32F030的工业控制板,集成AI模拟量(4-20mA和0-10V)、DI数字量输入和DO继电器输出。带可编程上下限自动控制继电器输出功能,用于现场设备的自动控制。

开源协议: GPL 3.0

  • 1620
  • 5
  • 16

描述

模块可采集4-20mA或0-10V模拟信号,具有24位分辨率,通过modbus协议与PLC或上位机相连,具有可编程上下限继电器输出功能。采用Free RTOS实时操作系统,可编程ADC采集频率,485接口和电源接口采用防雷和防浪涌设计。宽电压输入范围,可达4.7到40V电压范围。在特定场合非常方便,比如水位控制,到低水位时启动水泵加水,到高水位时关闭水泵。

再次感谢立创的支持

PCB和元器件回来了,开整

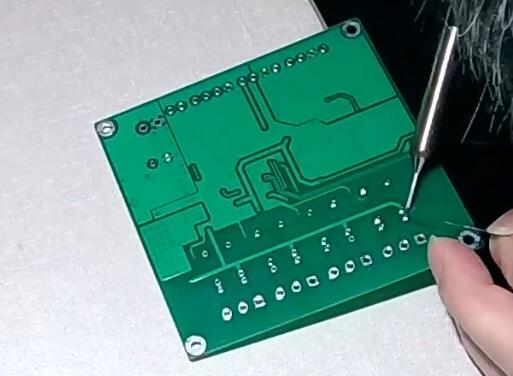

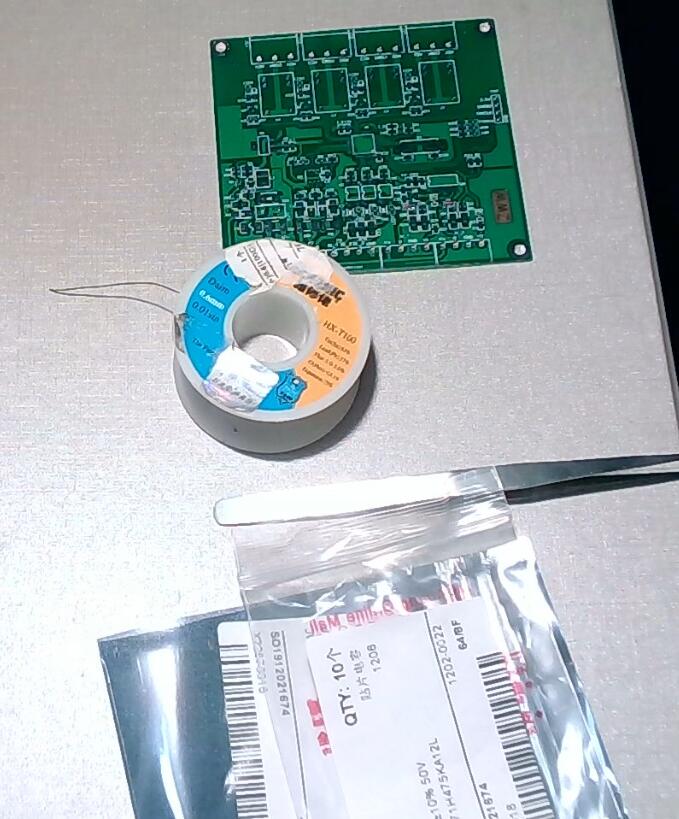

上工作台


先焊外围器件

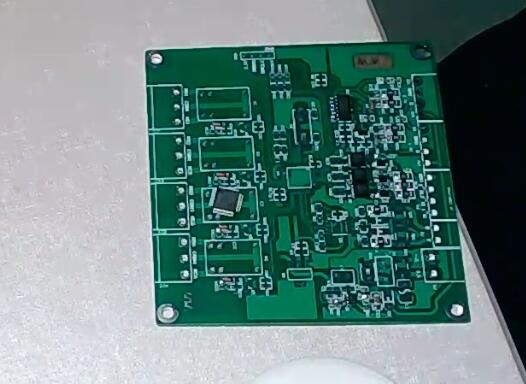

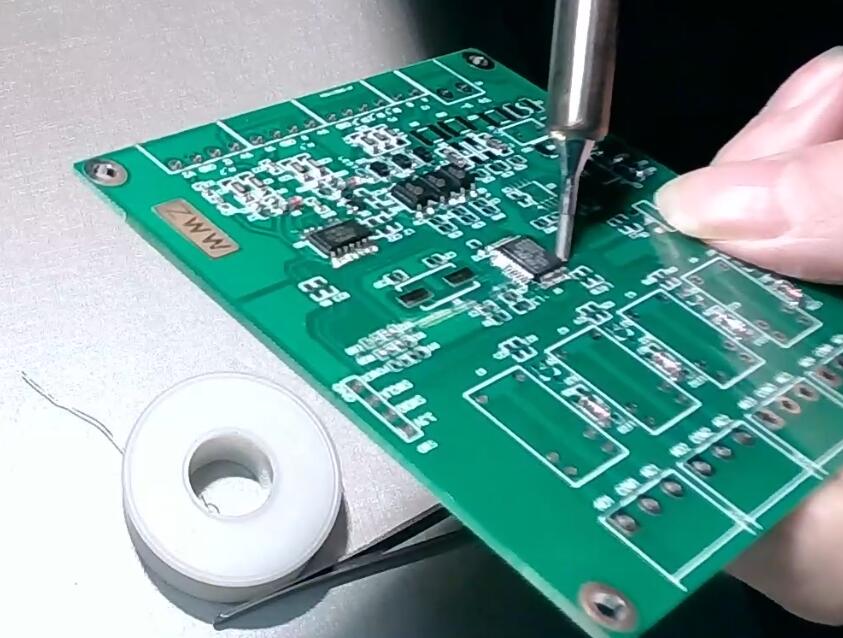

然后焊接STM32单片机

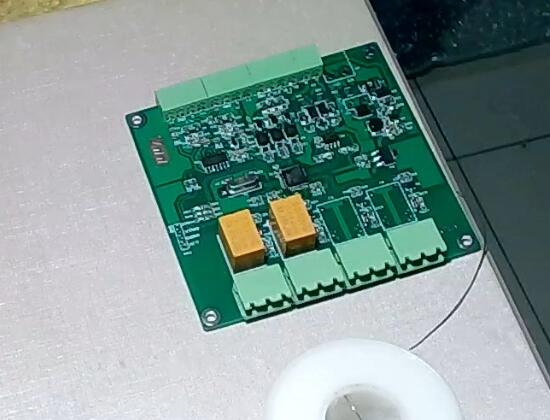

最后焊接直插件


焊接工作基本完成

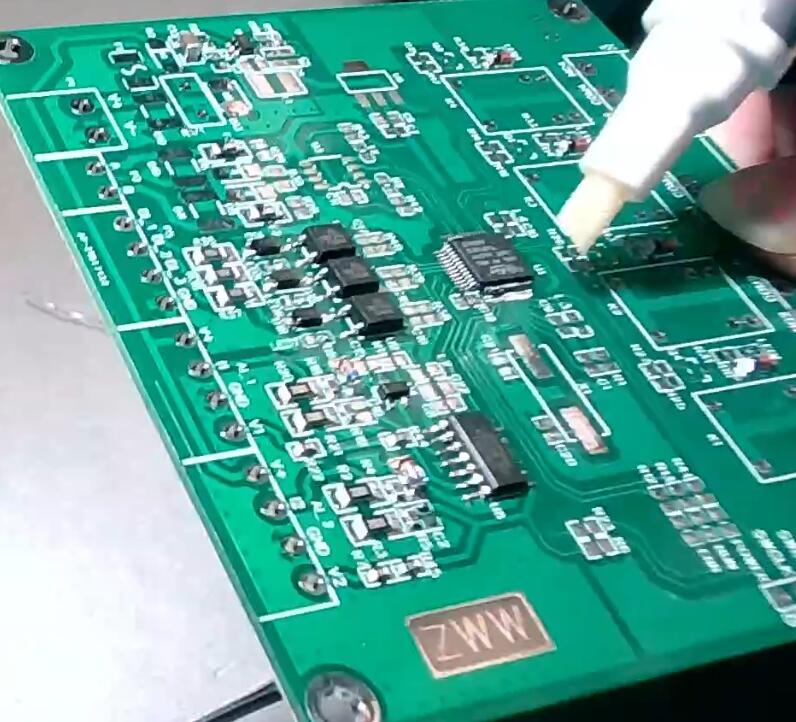

最后用洗板水清洗一下

PCB也是要面子的嘛

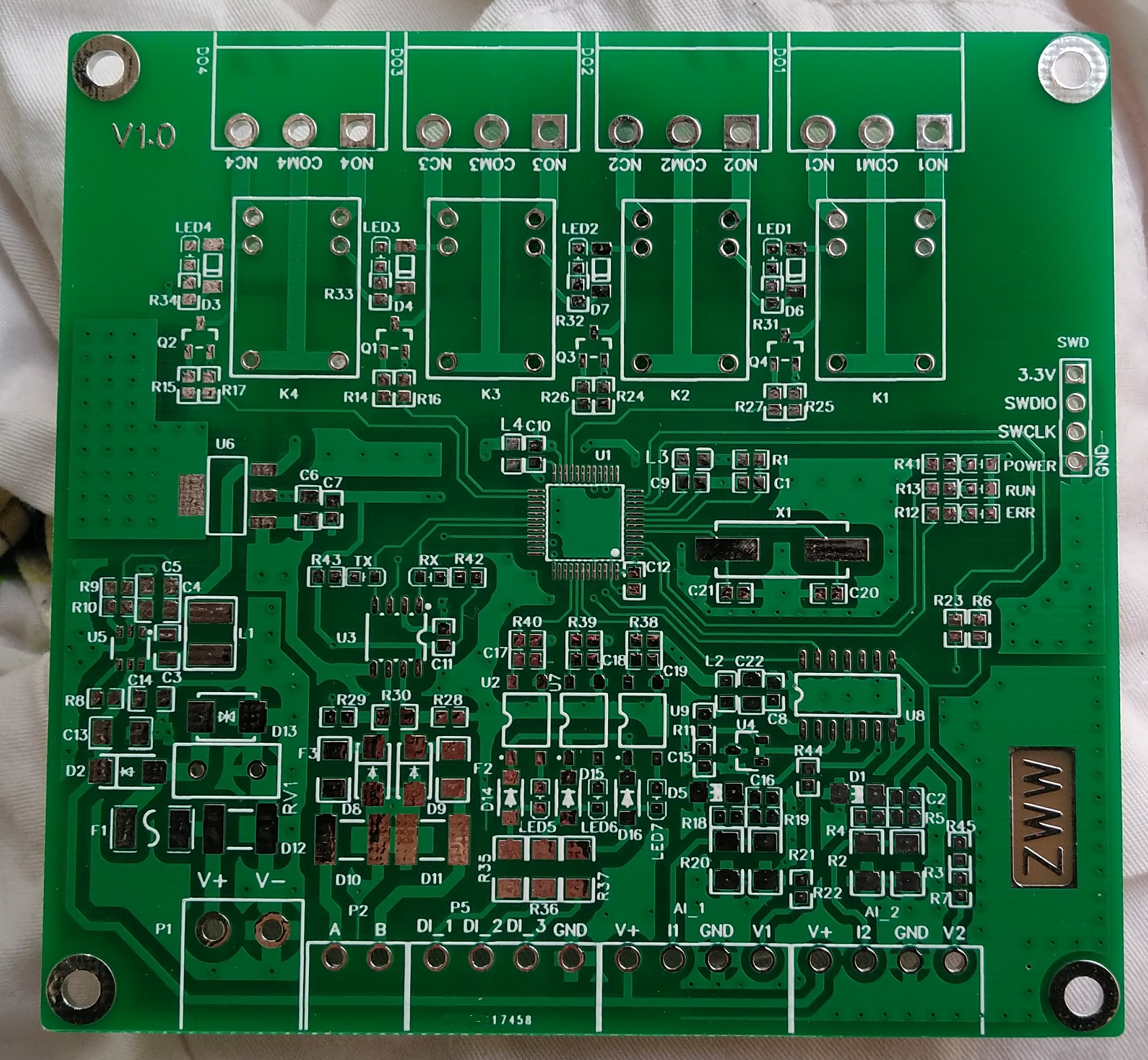

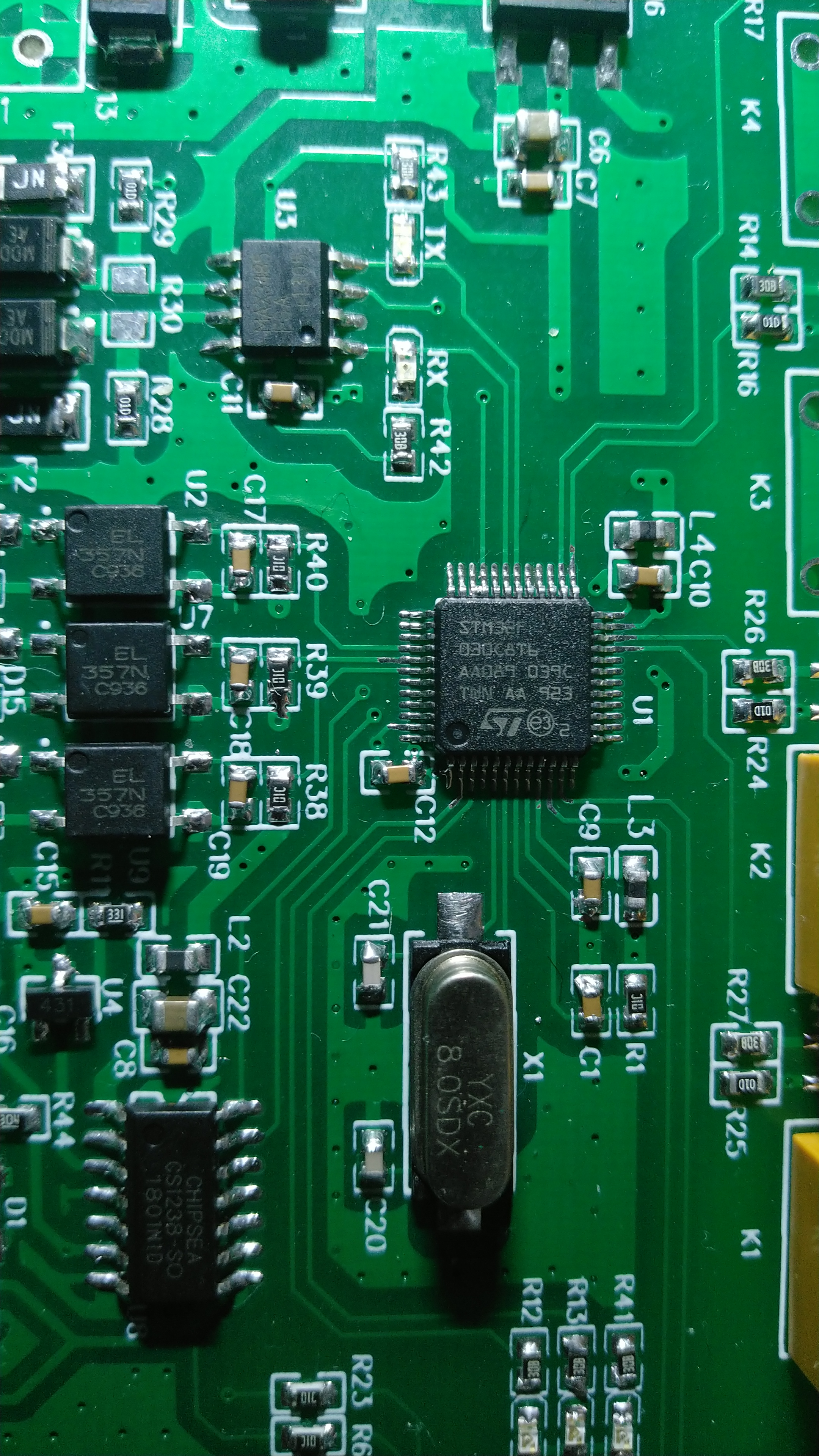

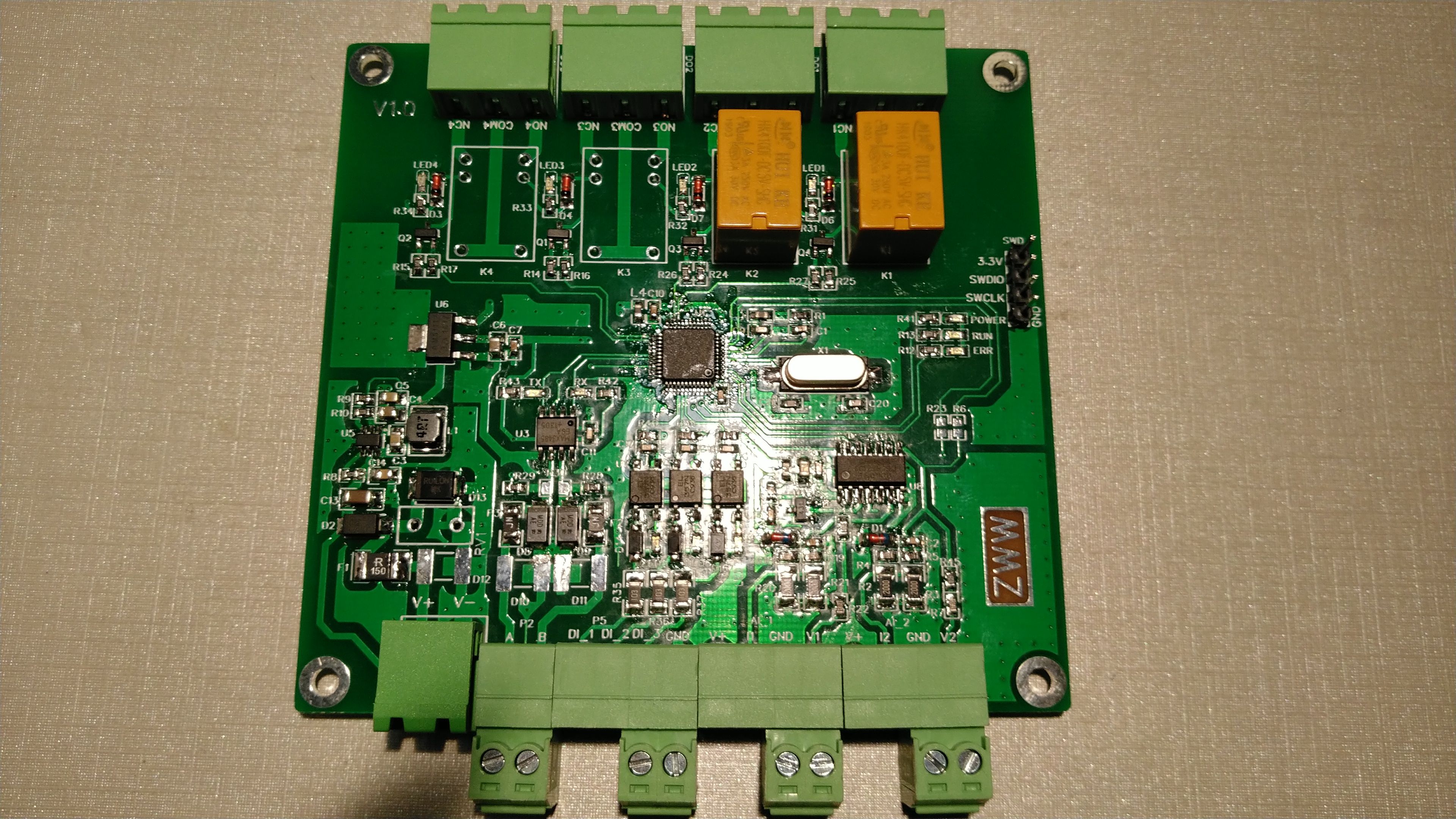

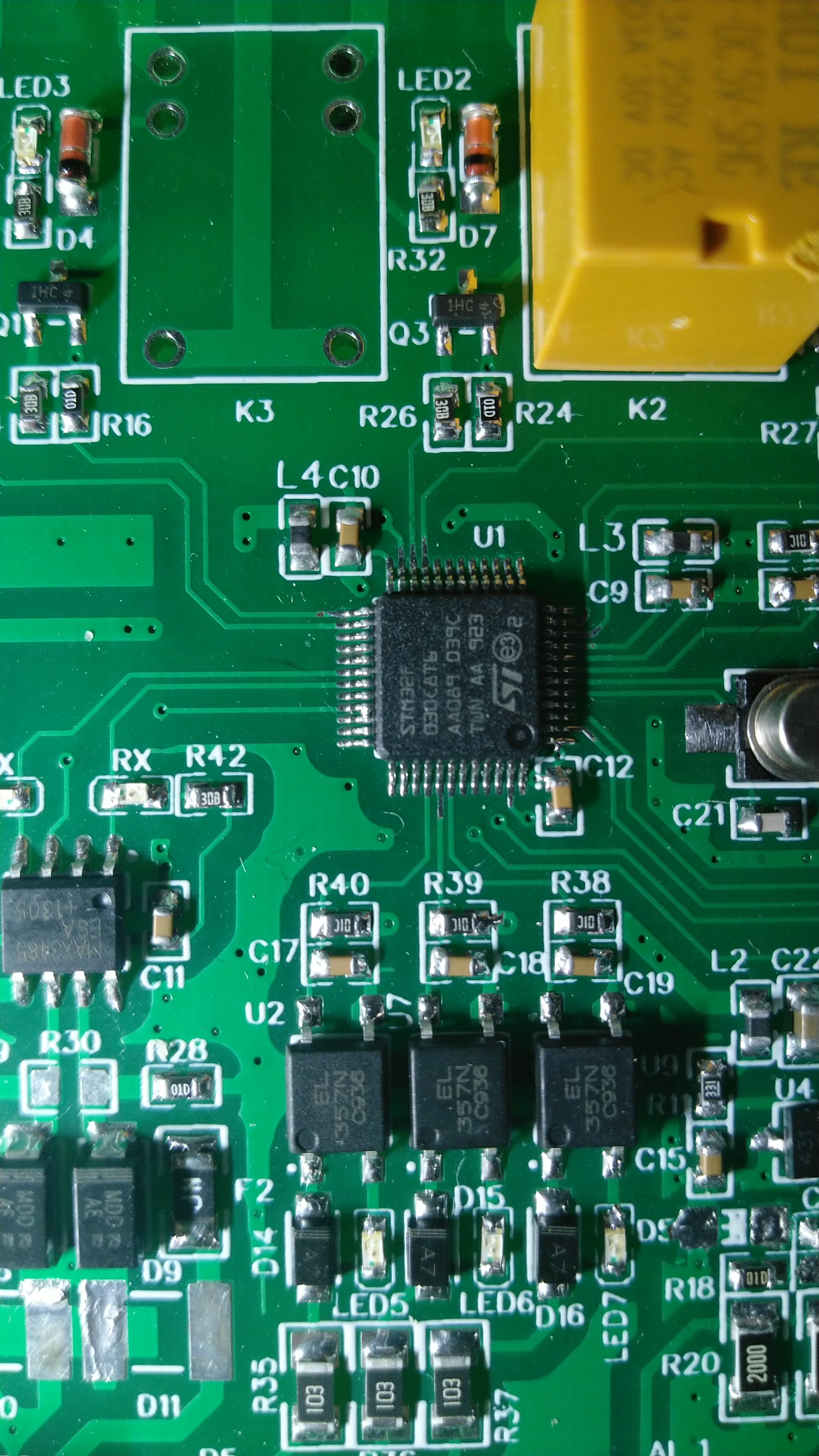

来张特写



附上调试视频:

https://www.bilibili.com/video/av78805386

第二部分

https://www.bilibili.com/video/av78919141



BOM

ID Name Designator Footprint Quantity BOM_Supplier BOM_Manufacturer BOM_Manufacturer Part BOM_Supplier Part
1 300K R44,R45 0603 2 LCSC UniOhm TC0325F3003T5E C128782
2 100nF C3,C14,C5 0805 3 LCSC YAGEO CC0805KRX7R9BB104 C49678
3 07D330K RV1 RES-TH_L9.0-W4.5-P5.00-D0.5 1 LCSC RUILON 07D330K C26299
4 WJ2EDGR-5.08-3P DO3,DO4,DO2,DO1 CON-TH_3PIN_WJ2EDGR-5.08-3P 4 LCSC ReliaPro WJ2EDGR-5.08-3P C70914
5 100K R28,R29,R8,R5,R4,R16,R17,R18,R19,R24,R25 0603 11 LCSC Viking Tech ARG03FTC1003 C217682
6 10uF C6,C4,C22 0805 3 LCSC SAMSUNG CL21A106KAYNNNE C15850
7 HK4100F-DC5V-SHG K4,K3,K1,K2 HK4100F-DC5V-SHG 4 LCSC HUIKE HK4100F-DC5V-SHG C12072
8 JK-MSMD050-30 F1 F1812 1 LCSC Jinrui Electronic Materials Co. JK-MSMD050-30 C369168
9 ORH-YG36A(0.6T) ERR LED0603-FD 1 LCSC Orient ORH-YG36A(0.6T) C205450
10 SMBJ36CA-C114002 D13 SMB_L4.6-W3.6-LS5.3-BI 1 LCSC MDD SMBJ36CA C114002
11 ORH-G36G POWER LED0603-FD 1 LCSC Orient ORH-G36G C205443
12 WJ15EDGRC-3.81-4P AI_2,AI_1,P5 WJ15EDGRC-3.81-4P 3 LCSC ReliaPro WJ15EDGRC-3.81-4P C7245
13 10K R35,R36,R37 1206 3 LCSC UniOhm 1206W4J0103T5E C1489
14 SC1812-90CSMD D10,D11,D12 DIO-DT-SMD_L4.5-W3.2 3 LCSC SOCAY Elec SC1812-90CSMD C407794
15 4.7uF C13 1206 1 LCSC MuRata GRM31CR71H475KA12L C77096
16 SP3485EN-L/TR U3 SOIC-8_L4.9-W3.9-P1.27-LS6.0-BL 1 LCSC EXAR SP3485EN-L/TR C8963
17 10nF C2,C16 0603 2 LCSC FH 0603B103K500NT C57112
18 100nF C15,C11,C10,C9,C8,C7,C1,C17,C18,C19,C12 0603 11 LCSC YAGEO CC0603KRX7R9BB104 C14663
19 WJ15EDGRC-3.81-2P P2 WJ15EDGRC-3.81-2P 1 LCSC ReliaPro WJ15EDGRC-3.81-2P C8387
20 8MHz X1 OSC-49OSC-YSX-1 1 LCSC YXC X49SM8MSD2SC C12674
21 AMS1117-3.3 U6 SOT-223_L6.5-W3.5-P2.30-LS7.0-BR 1 LCSC AMS AMS1117-3.3 C6186
22 LL4148 D3,D4,D6,D7 LL-34_L3.7-W1.6-RD 4 LCSC SEMTECH LL4148 C9808
23 nSMD012 F2,F3 1206 2 LCSC TECHFUSE nSMD012 C70066
24 20pF C20,C21 0603 2 LCSC SAMSUNG CL10C200JB8NNNC C1648
25 MTP125-1104S1 SWD HDR-TH_4P-P2.54-V 1 LCSC MINTRON MTP125-1104S1 C358686
26 200 R3,R2,R20,R21 1206 4 LCSC UniOhm TC0625F2000T5E C81757
27 10.5K R9 0603 1 LCSC UniOhm 0603WAF1052T5E C22855
28 FC-DA1608HRK-620D LED1,LED2,LED3,LED4,LED5,LED6,LED7,RUN,RX,TX LED0603-FD 10 LCSC NATIONSTAR FC-DA1608HRK-620D C84263
29 150K R7,R22 0603 2 LCSC Viking Tech ARG03DTC1503 C311920
30 0 R6,R23 0603 2 LCSC UniOhm 0603WAF0000T5E C21189
31 120 R30 0805 1 LCSC UniOhm 0805W8F1200T5E C17437
32 4.7uH L1 4030 1 LCSC Sunlord SWPA4030S4R7MT C57269
33 SS8050 Q1,Q2,Q3,Q4 SOT-23(SOT-23-3) 4 LCSC CJ SS8050 C2150
34 2K R10,R12,R13,R14,R15,R26,R27,R31,R32,R33,R34,R41,R42,R43 0603 14 LCSC UniOhm 0603WAF2001T5E C22975
35 JW5026 U5 SOT-23-6_L2.9-W1.6-P0.95-LS2.8-BL 1 LCSC JoulWatt Tech JW5026 C185109
36 10K R1,R38,R39,R40 0603 4 LCSC UniOhm 0603WAF1002T5E C25804
37 EL357N(C)(TA)-G U2,U7,U9 SOP-4_L3.9-W4.4-P2.54-LS7.0-BR 3 LCSC EVERLIGHT EL357N(C)(TA)-G C29981
38 TL431_C181103 U4 SOT-23-3_L3.0-W1.7-P0.95-LS2.9-BR 1 LCSC Guangdong Hottech TL431 C181103
39 WJ2EDGR-5.08-2P P1 WJ2EDGR-5.08-2P 1 LCSC ReliaPro WJ2EDGR-5.08-2P C8383
40 ZMM3V3 D1,D5 LL-34 2 LCSC SEMTECH ZMM3V3 C8056
41 M7_C95872 D2 DO-214AC_L4.3-W2.7-LS5.3-RD 1 LCSC MDD M7 C95872
42 SM4007PL D14,D15,D16 SOD-123F_L2.8-W1.8-LS3.7-RD 3 LCSC MDD SM4007PL C64898
43 CS1238 U8 SOP-14_L8.6-W3.9-P1.27-LS6.0-BL 1 LCSC CHIPSEA CS1238 C81829
44 330 R11 0603 1 LCSC UniOhm 0603WAF3300T5E C23138
45 SMAJ5.0A_C113952 D8,D9 SMA_L4.4-W2.6-LS5.0-RD 2 LCSC (MDD) Jiangsu Yutai Elec SMAJ5.0A C113952
46 600Ω L2,L3,L4 L0603 3 LCSC Sunlord UPZ1608U601-1R3TF C97000
47 STM32F030C8T6 U1 LQFP-48_L7.0-W7.0-P0.50-LS9.0-BL 1 LCSC ST STM32F030C8T6 C23922
