STM32G474VET6开发板(开源)

项目简介

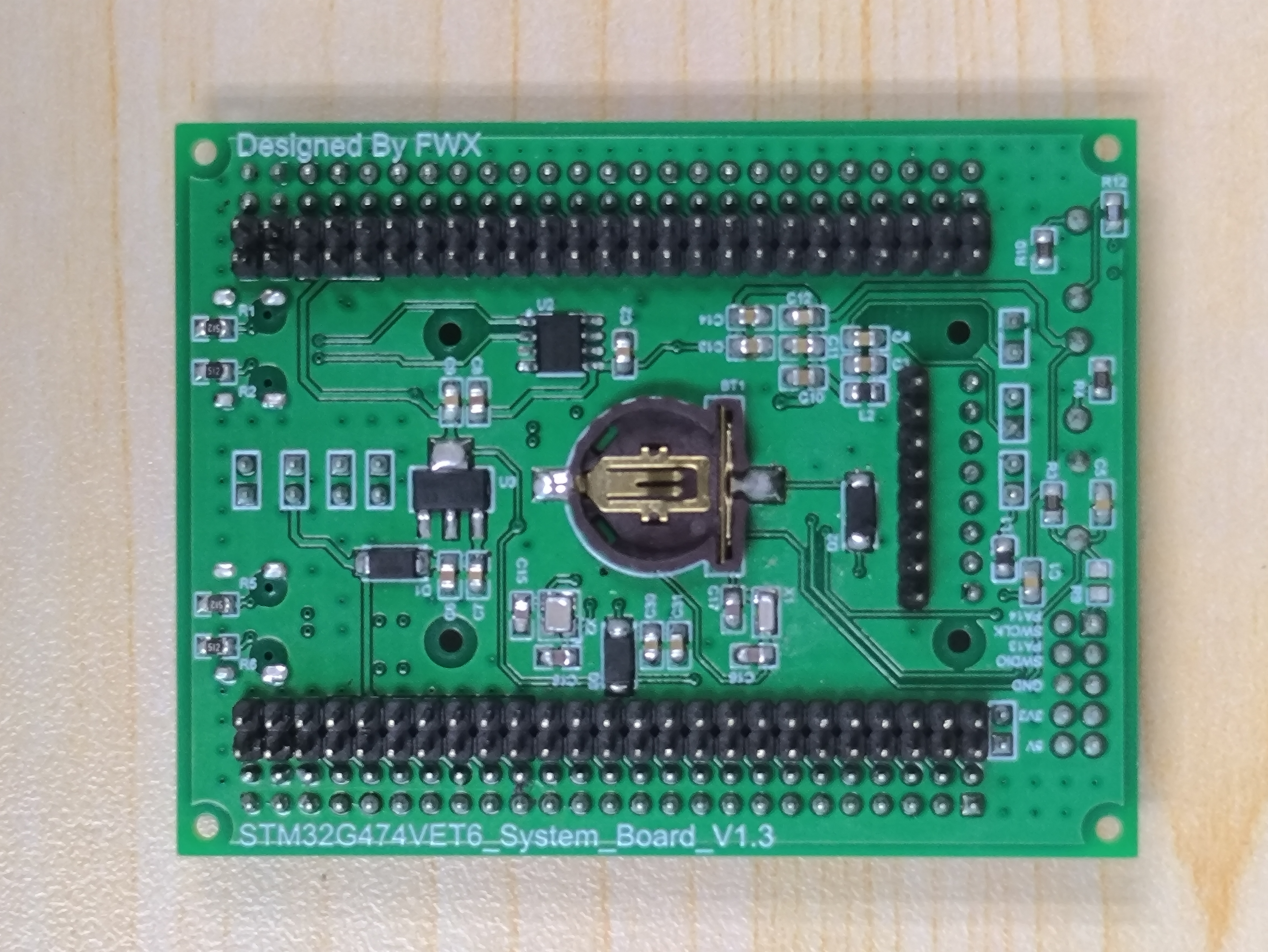

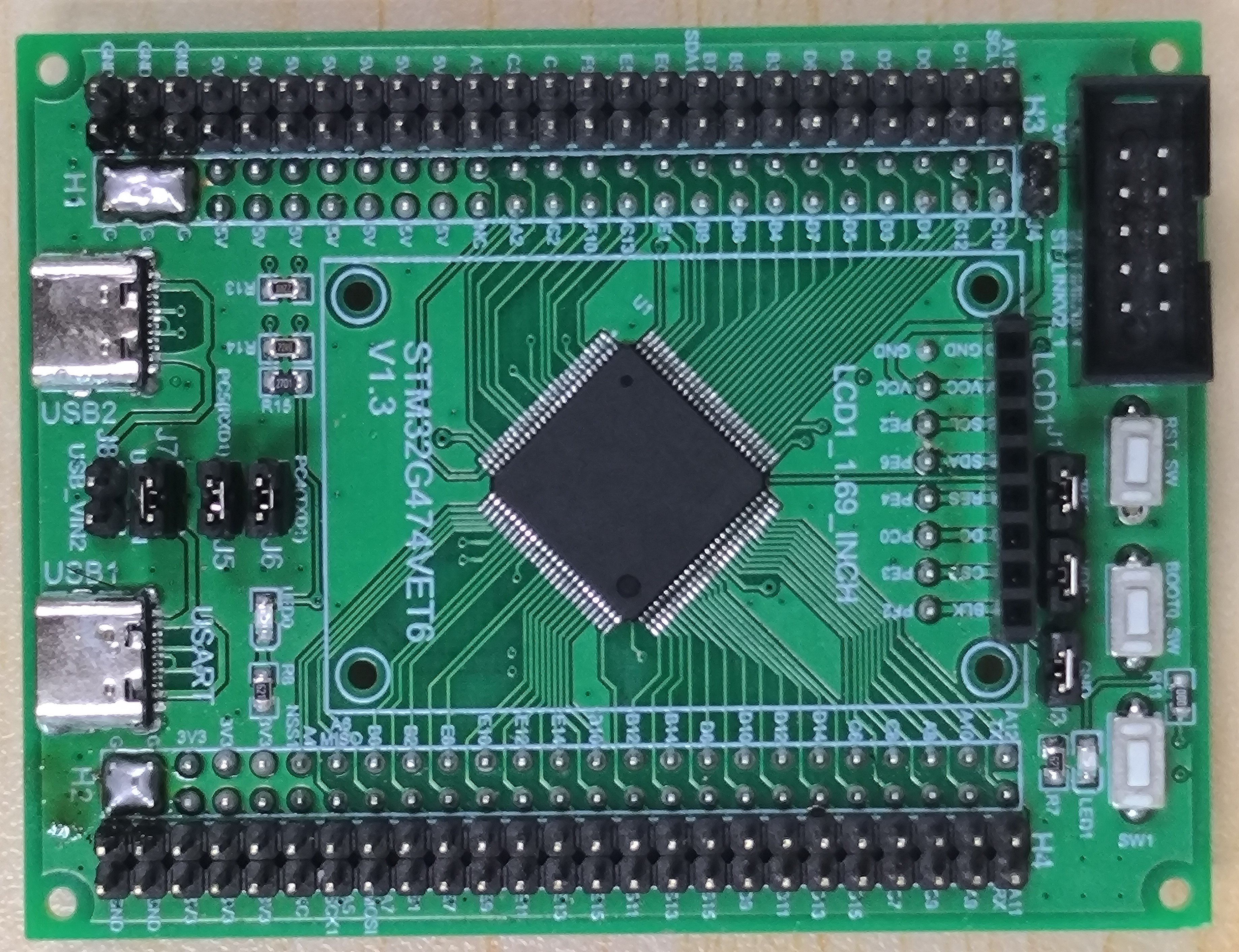

本项目使用STM32G474VET6主控制作最小系统板，V1.1和V1.2版本引脚引出单根插针，V1.3和V1.4引脚引出双根插针。板载资源包含用户LED（LED0）和开关（SW0）、硬件复位按键、USB转串口、USB等资源。目前已验证STM32G474VET6最小系统板V1.3版本，物料尽量采用0805封装便于手工焊接。

项目声明

项目仅用于学习交流使用。

原理图说明

主控部分：LSE和HSE时钟分别使用32.768KHz与24MHz无源晶振。
USB转串口部分：使用CH340N将USB信号转化为串口信号，注意USB CC1和CC2接上5.1K上拉电阻（具体原理请参考USB PD协议）。
ADC基准电压部分：可以使用跳线帽选择外接参考电压或者使用自带3.3V参考电压。
复位按键与BOOT0：BOOT0引脚默认下拉。
SWD调试与烧录接口：适配市面上常见的STLINKV2烧录器，接口为2.54MM间距的2X7的牛角座母口，注意牛角座缺口焊接方向。
用户LED与用户开关：用户可以通过跳线帽是否调用LED0和SW0用户GPIO。
VBAT部分：预留外部电池供电端口。

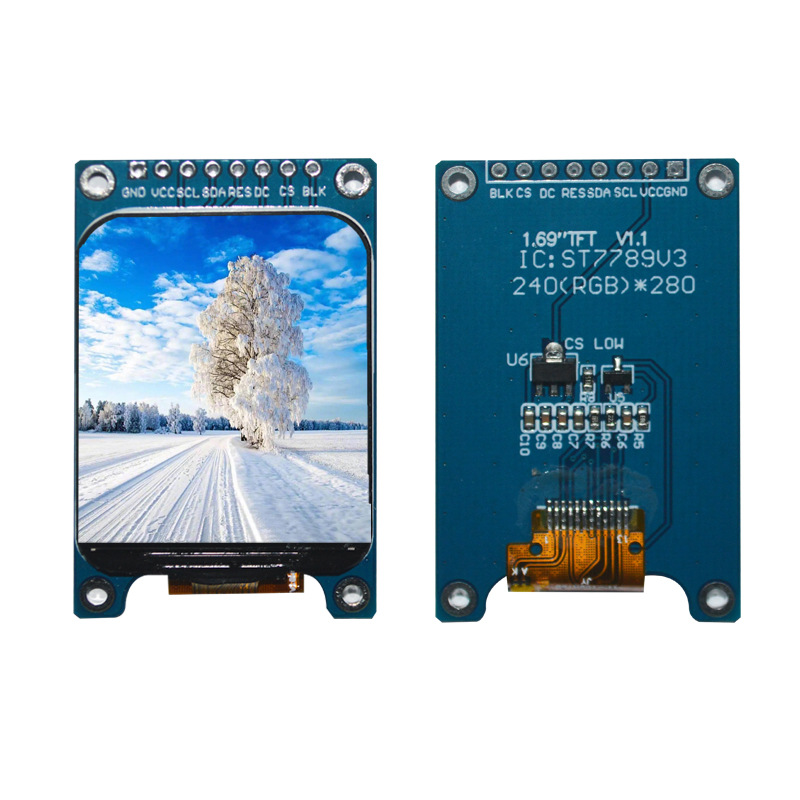

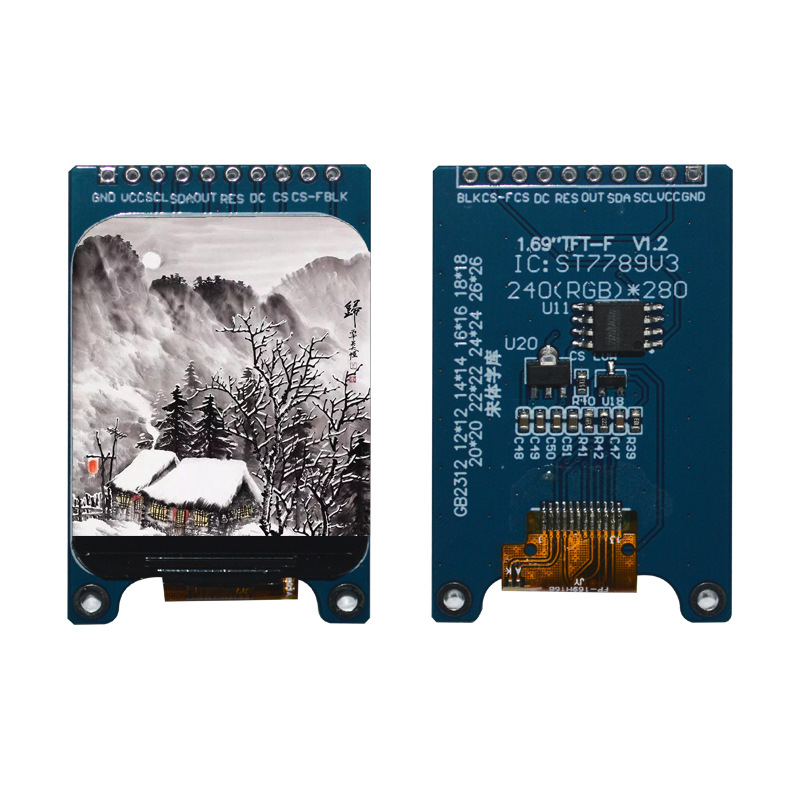

显示屏接口：V1.1和V1.3使用金逸晨1.69寸彩色显示屏不带字库版本（没有SPI FLASH）8Pin模块，V1.2和V1.4使用金逸晨1.69寸彩色显示屏带字库版本（含有SPI FLASH）10Pin模块。
GPIO接口：V1.1和V1.2版本引出一个方向插针，V1.3和V1.4版本引出向上和向下插针便于连接底板或跳线。
