MK05-LM2596可调降压电源模块

1 产品概述

LM2596是一款广泛使用的降压型开关稳压器，以其高效率和稳定输出而闻名。该模块输出电压可在1.2V至37V之间调节。LM2596模块以其出色的线路和负载调节性能，适用于多种高负载应用场景。

1.1 产品应用场景

LED驱动电源：在照明系统中LM2596降压模块被广泛使用。
便携设备电源：如单片机、传感器、电池充电等电子项目的电源。
电池供电的系统：将需要高电压（如12V等）转换为5V或其他低电压的系统。
电路原理图与 PCB 电路设计学习
开关电源基础知识：学习开关电源的基本原理，掌握降压型稳压器的工作机制。

2 技术规格

输入电压范围：4.5V至40V
输出电压范围：1.2V至37V
最大输出电流：3A
保护功能：过热保护、过载保护、短路保护

3 接线说明

VIN：供电电源输入管脚，需提供4.5V至40V的直流电源
GND：电源输入接地管脚
OUT+：功率管输出管脚，给输出负载供电
OUT-：电源输出接地管脚

4 电路原理

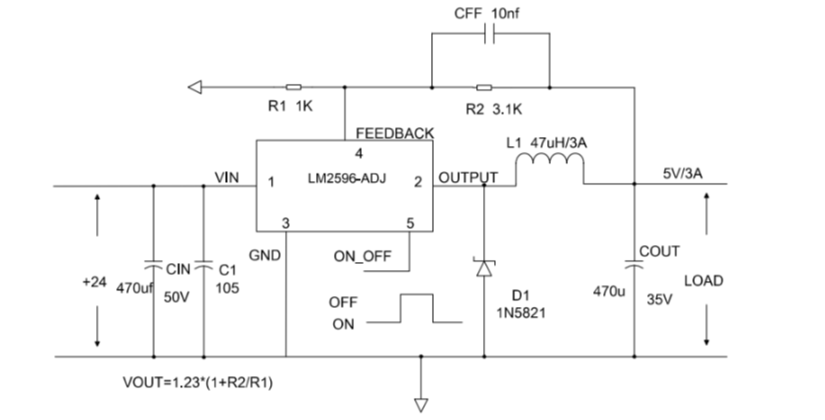

LM2596 是一款开关型降压转换器（Buck Converter），采用脉宽调制（PWM）控制方式。该芯片通过控制开关（如 MOSFET）的开关频率和占空比来实现电压转换，旨在将较高的输入电压转换为较低的输出电压，同时保持较高的效率。LM2596 的输出电压通过反馈回路中的电阻 R1 和 R2 来调节,从而可以设定我们所需的工作电压。其输出电压的计算公式如下：

Vout=Vref*(1+R2/R1)

其中Vref=1.23V为参考电压，通常是固定值。R1 和 R2 是调节输出电压的两个电阻器。通过改变R2的阻值以改变电阻的比值，可以调整输出电压。

4.1 关键元器件

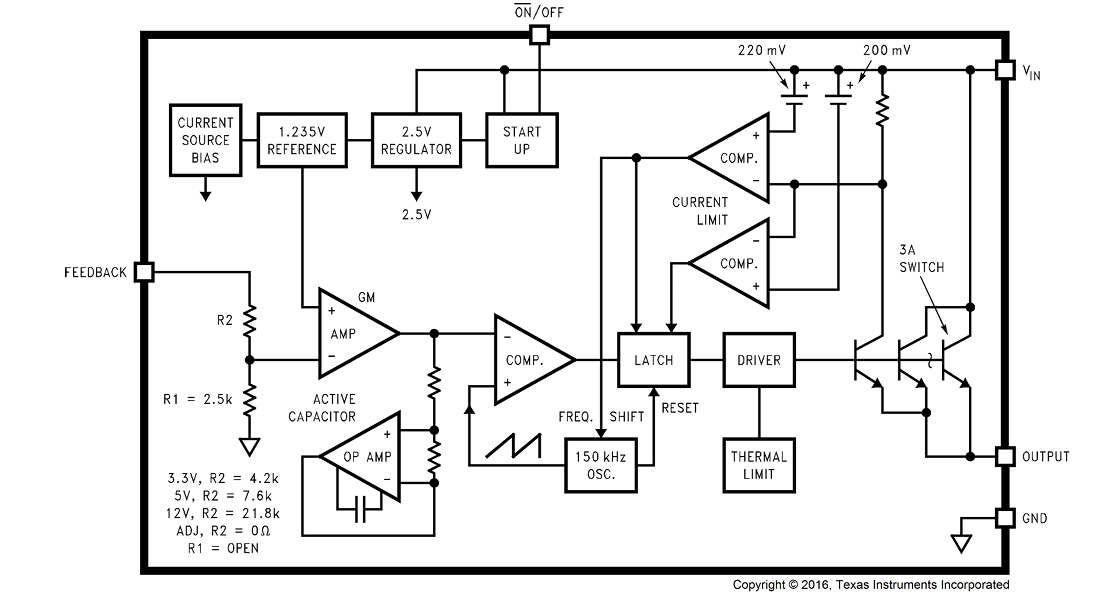

4.1.1 LM2596的内部结构概述

LM2596 是一款常见的降压型开关电源（Buck Converter），其核心功能是将较高的输入直流电压（DC）转换为较低的输出直流电压。LM2596 具有高效率、较小体积、易于使用等特点，常用于电池供电设备、LED驱动、电源模块等领域。

4.1.2 LM2596的内部结构解析

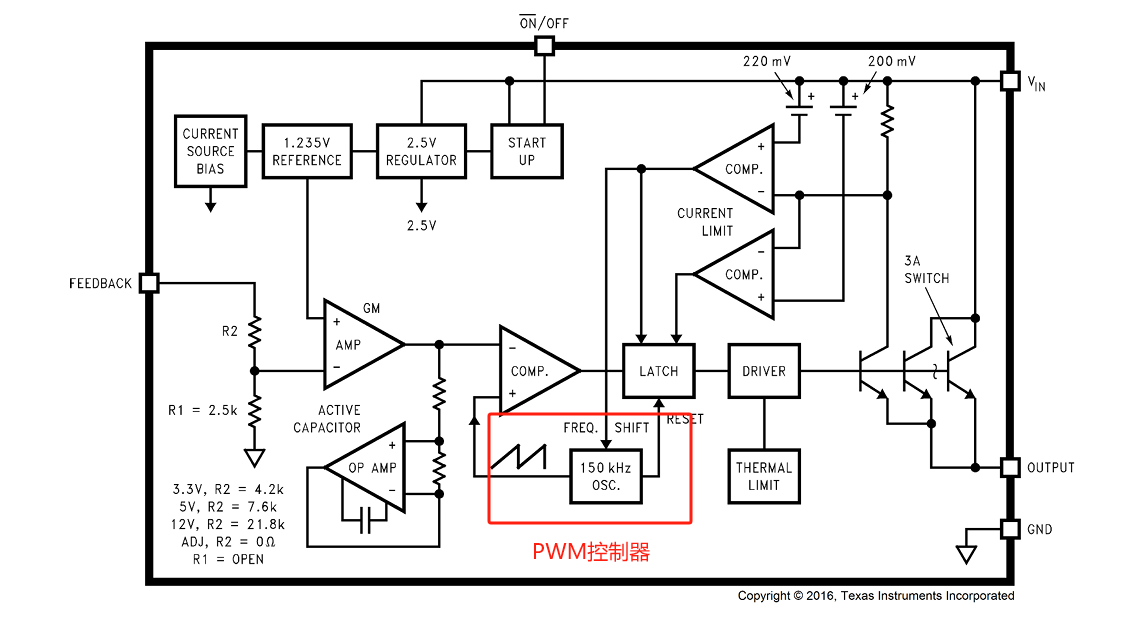

(1) PWM控制器

作用：通过调节开关频率和占空比（即开关工作时长的比例），调控电压的转换过程。它根据输入电压与输出电压之间的差异，控制开关元件的工作状态，以确保输出电压稳定。

工作原理：控制器根据反馈信号产生一个PWM信号，传递给内部的开关MOSFET。PWM信号的占空比会根据输出电压与目标电压的差异自动调整。

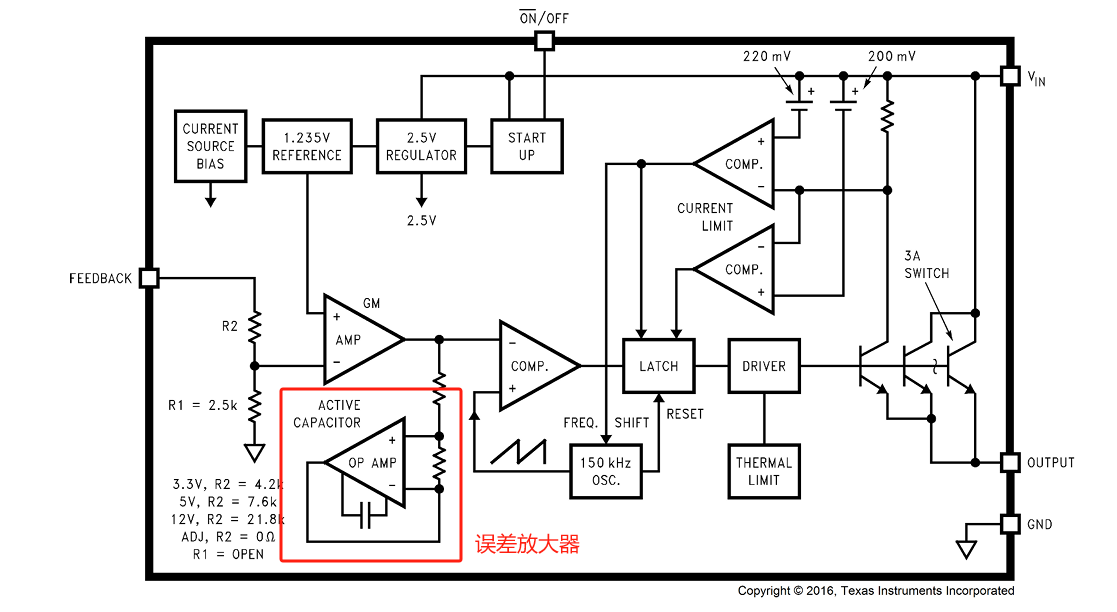

(2) 误差放大器

作用：误差放大器主要用于将反馈信号（由电压分压器提供）与内部参考电压进行比较。它产生一个误差信号，根据这个信号调节PWM控制器的工作，以保持输出电压稳定。

工作原理：反馈电阻网络将输出电压的一部分信号送入误差放大器，与内部参考电压（通常为1.23V）进行比较。如果输出电压偏低，误差放大器就会调节PWM信号，使占空比增大，从而提高输出电压；如果输出电压偏高，误差放大器就会减小占空比。

(3) 功率开关（MOSFET）

作用：功率开关是LM2596的核心组件之一，通过周期性开关的方式控制电流的传输，调节输入和输出之间的能量转换。MOSFET的作用是以极高的开关频率打开和关闭电流路径，从而实现能量的调节。

工作原理：MOSFET会与电感、电容等元件一起工作，形成一个能量储存和释放的周期。每次MOSFET打开时，电感储存能量；当MOSFET关闭时，电感释放储存的能量，从而实现电压的转换。

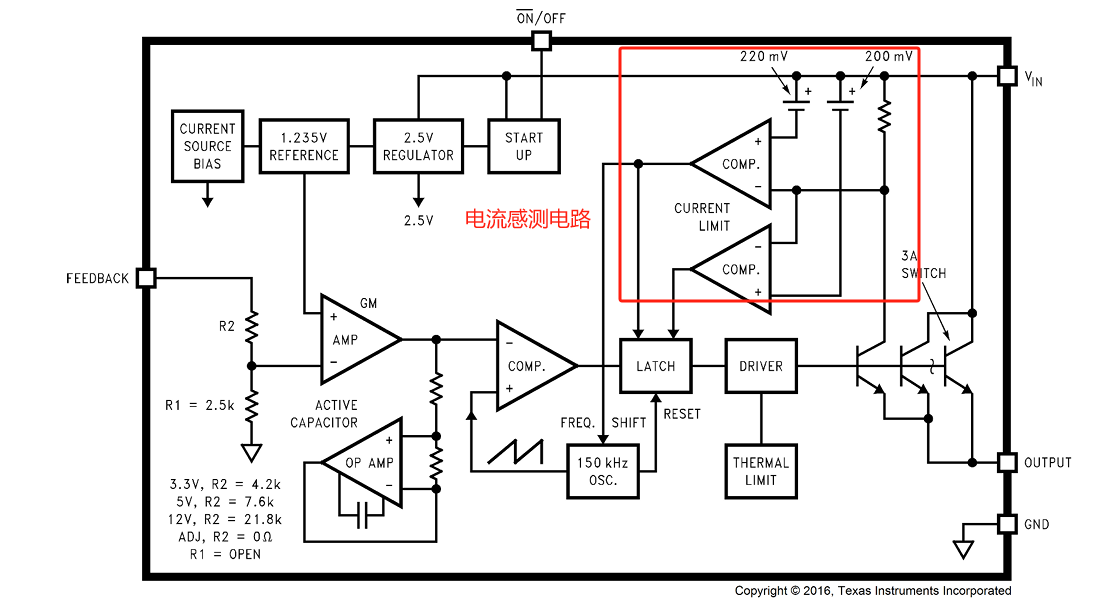

(4) 电流感测电路

作用：电流感测电路监控电流的变化，当电流超过设定的阈值时，它会启动过流保护，防止电路受到损害。

工作原理：通过感测输入或输出电流，电流感测电路能检测到异常的电流值。如果电流过大，电流感测电路会激活保护机制，使得电路停止工作或者减少负载，以避免损坏芯片。

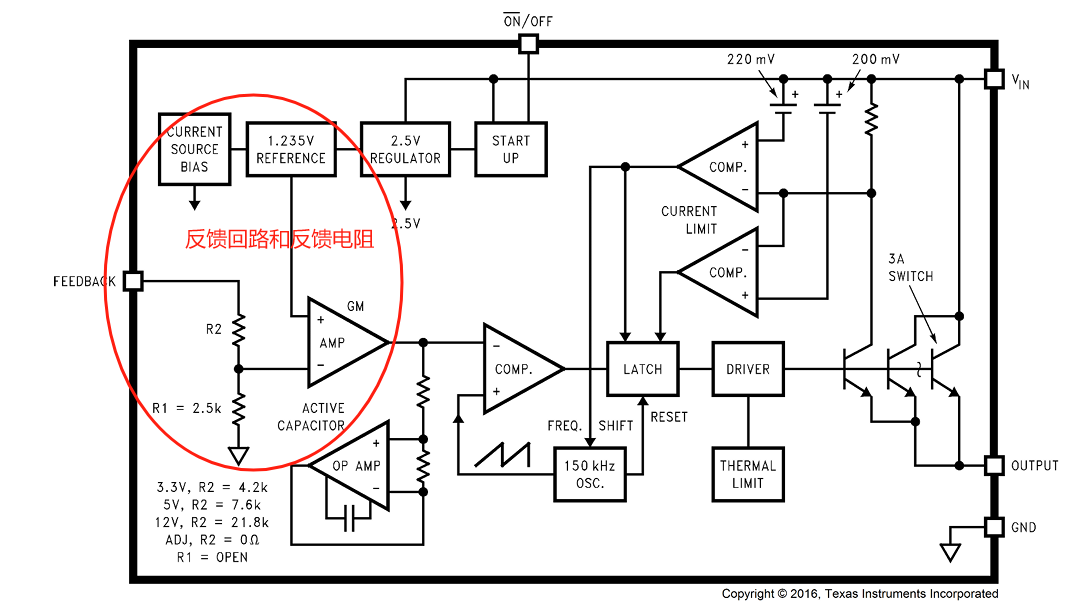

(5) 反馈回路和反馈电阻

作用：反馈回路的作用是将输出电压的一部分信号反馈给误差放大器，从而调整输入信号的处理，确保输出电压稳定。

工作原理：通常，LM2596会有两个电阻器组成分压器，通过输出电压的一部分来调节误差放大器的输入。根据反馈的电压值，误差放大器调整PWM信号的占空比，以保持稳定的输出。

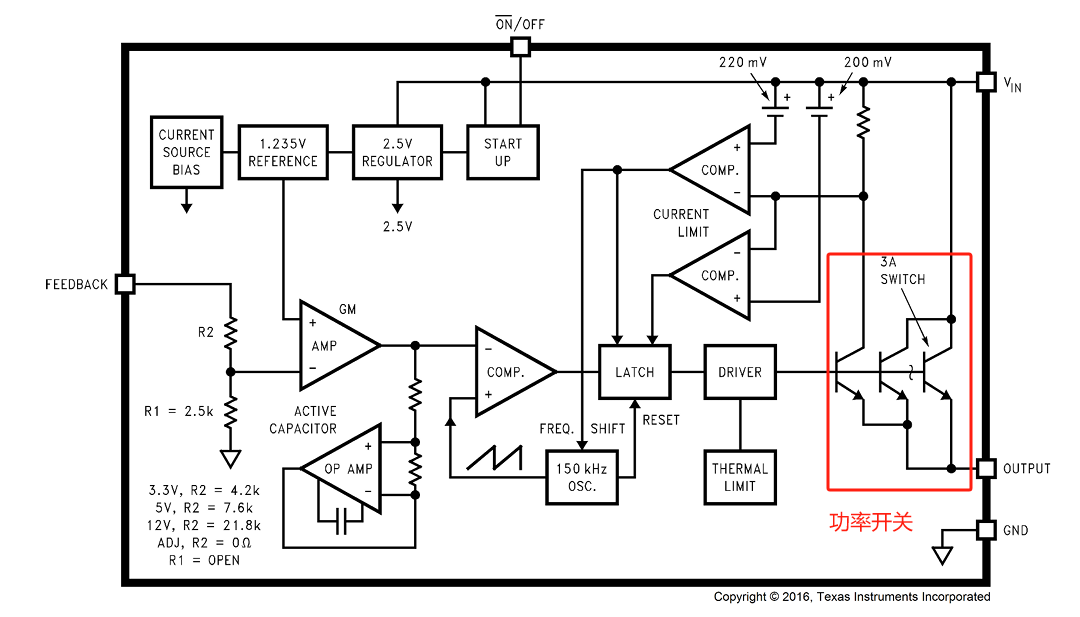

(6) 输出电感和电容(需外接）

作用：电感器用于储存能量，并平滑电流波动；输出电容则用于滤波，平滑输出电压，减少纹波。

工作原理：电感器通过在开关周期内储存能量并释放出来，帮助将高频的开关电压转换为平稳的直流电压。输出电容则在输出端起到滤波作用，平滑电流，降低纹波。

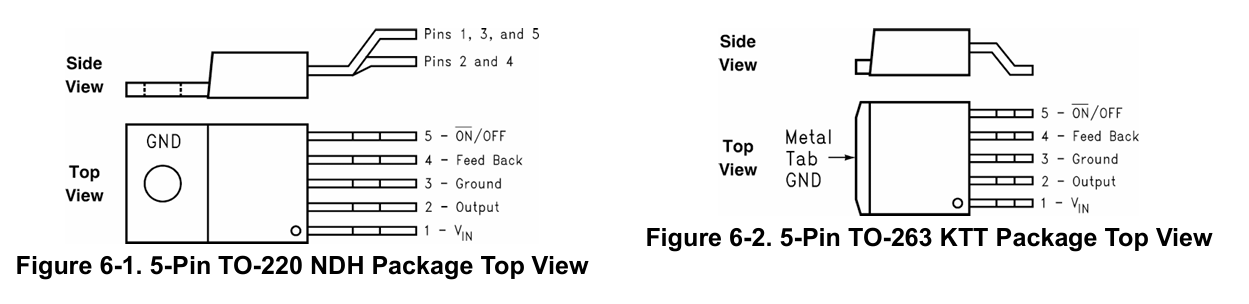

4.1.3 LM2596的引脚介绍

1-Vin：此引脚为芯片的电源输入端，负责提供输入电压（通常为 DC 电源）。为了避免输入端出现较大的瞬态电压或电压波动，需要在该引脚与地之间接入电容作为旁路电容。通常使用铝电解电容或钽电容，电容应尽量靠近 IC。另外，为了保证稳定的输入电压，输入电容的均方根电流（RMS）至少应为直流负载电流的一半。

2-Output：此引脚为芯片的输出端，与电感和二极管相连接，用于输出稳定的直流电压。并且电感、二极管与输出端的连接线应尽量短且粗，减少电流和电压波动对系统稳定性的影响。

3-Ground：接地端是芯片的地端，所有地线应连接至此端。

4-Feedback：该引脚用于反馈芯片的输出电压，确保输出电压的稳定性和准确性。芯片通过反馈端接收输出电压信息，并调节其开关频率和占空比以维持设定的输出电压值。

5-ON/OFF：该引脚用于控制 LM2596 的开启或关闭。通过逻辑电平控制，在此引脚施加低于 1.3V 的电压时，LM2596 会开启；当该引脚电压高于 1.3V（最大可达 25V）时，LM2596 将关闭，输入电流将降低到约 80μA。如果不需要使用这个功能，就可以把这个管脚接地或开路，使 IC 处于打开的状态。
