标准版 TM1640数码管模块

简介:基于天微TM1640数码管驱动芯片的16位数码管显示板模块。

开源协议: GPL 3.0

(未经作者授权,禁止转载)

创建时间: 2020-07-14 13:23:14
更新时间: 2023-12-05 10:28:20
描述

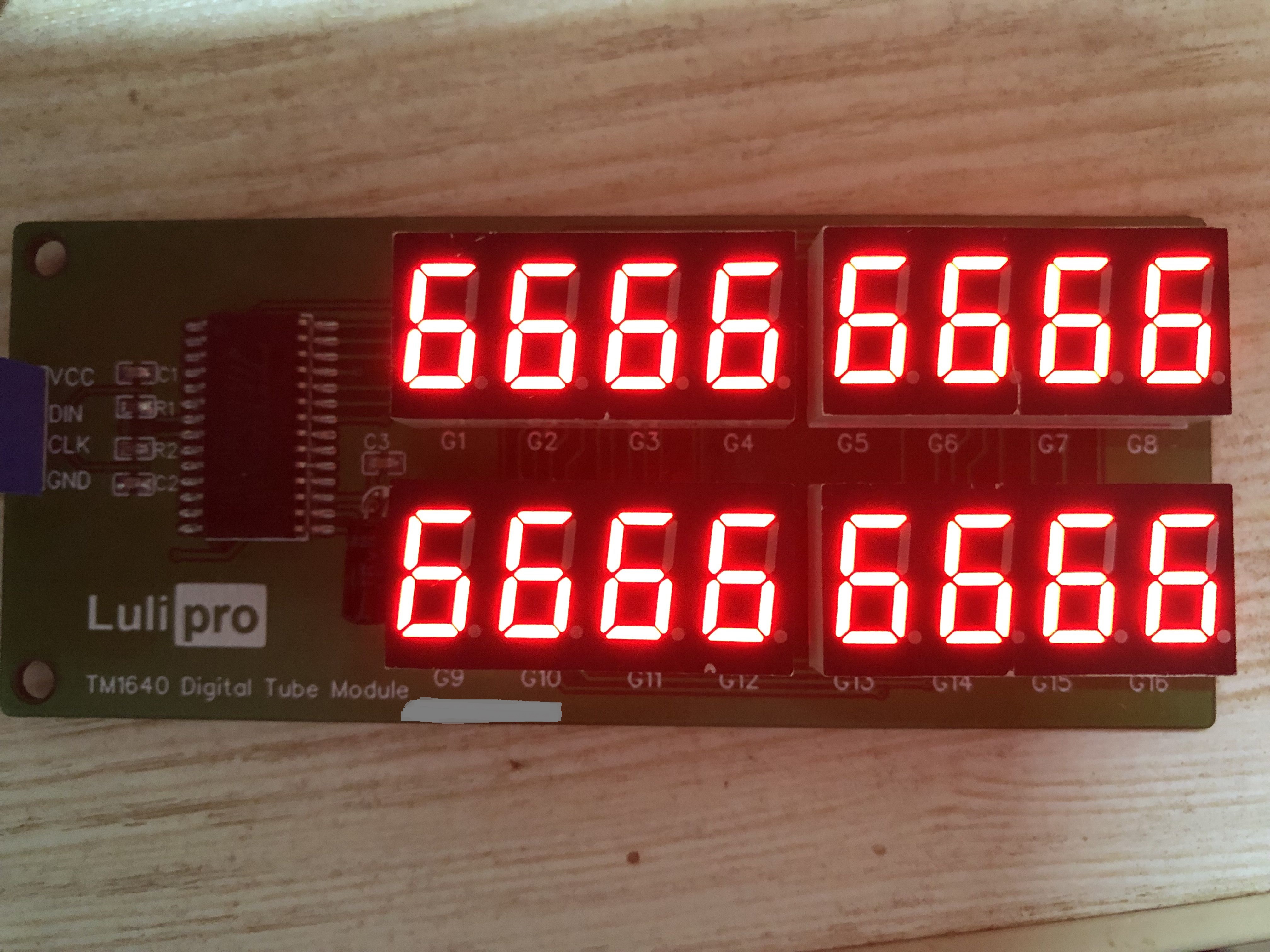

## 简介 基于深圳天微TM1640数码管驱动芯片的16位数码管显示板模块。板载4个0.36英寸四位共阴数码管。引出了电源和MCU驱动信号输入接口。 ![QQ图片20200724142542.jpg](//image.lceda.cn/pullimage/7Y5l7CSbapoS6OIkYeTg9t92DcewrhjNelLemD1I.jpeg) ## 特点 * 仅需要2根线驱动,接口简单,节省单片机引脚 * 八级数码管显示亮度调节 * 单片TM1640最多可以驱动16位共阴数码管或者128颗LED * grid引脚灌入的电流:最大200mA,典型值140mA * seg引脚拉出的电流:最大50mA,典型值25mA * 串行时钟线CLK最大时钟频率:1MHz(50%占空比) ## 接口 * VCC:模块电源正,推荐3.3V或5V * CLK:同步串行通信时钟信号输入引脚 * DIN:同步串行通信数据输入引脚 * GND:模块电源地 ## 开发库 **Arduino平台**:见工程附件“TM1640_Arduino_library.zip”,下载后解压到Arduino安装目录的libraries目录下即可使用。examples目录下有相关例子可以参考。 **合宙Luatos平台**:[https://wiki.luatos.com/api/libs/tm1640.html](https://wiki.luatos.com/api/libs/tm1640.html) ![006APoFYjw1f9zooa77vuj308c07qwei.jpg](//image.lceda.cn/pullimage/6uO0xqOAC57PnqlT5Di1CQXPnX9kCfPLJHj4pmQA.jpeg) ![20200809_164704.png](//image.lceda.cn/pullimage/rwINHCUlR72BqvneHGMo5VQvN3CBnrfiQNcxNRdH.png)
设计图
原理图
1 /
PCB
1 /
未生成预览图,请在编辑器重新保存一次
工程视频/附件
序号 文件名称 下载次数
1

TM1640_Arduino_library.zip

402
