标准版 stm8s003-mini开发板
简介：stm8最小系统
开源协议: GPL 3.0
描述

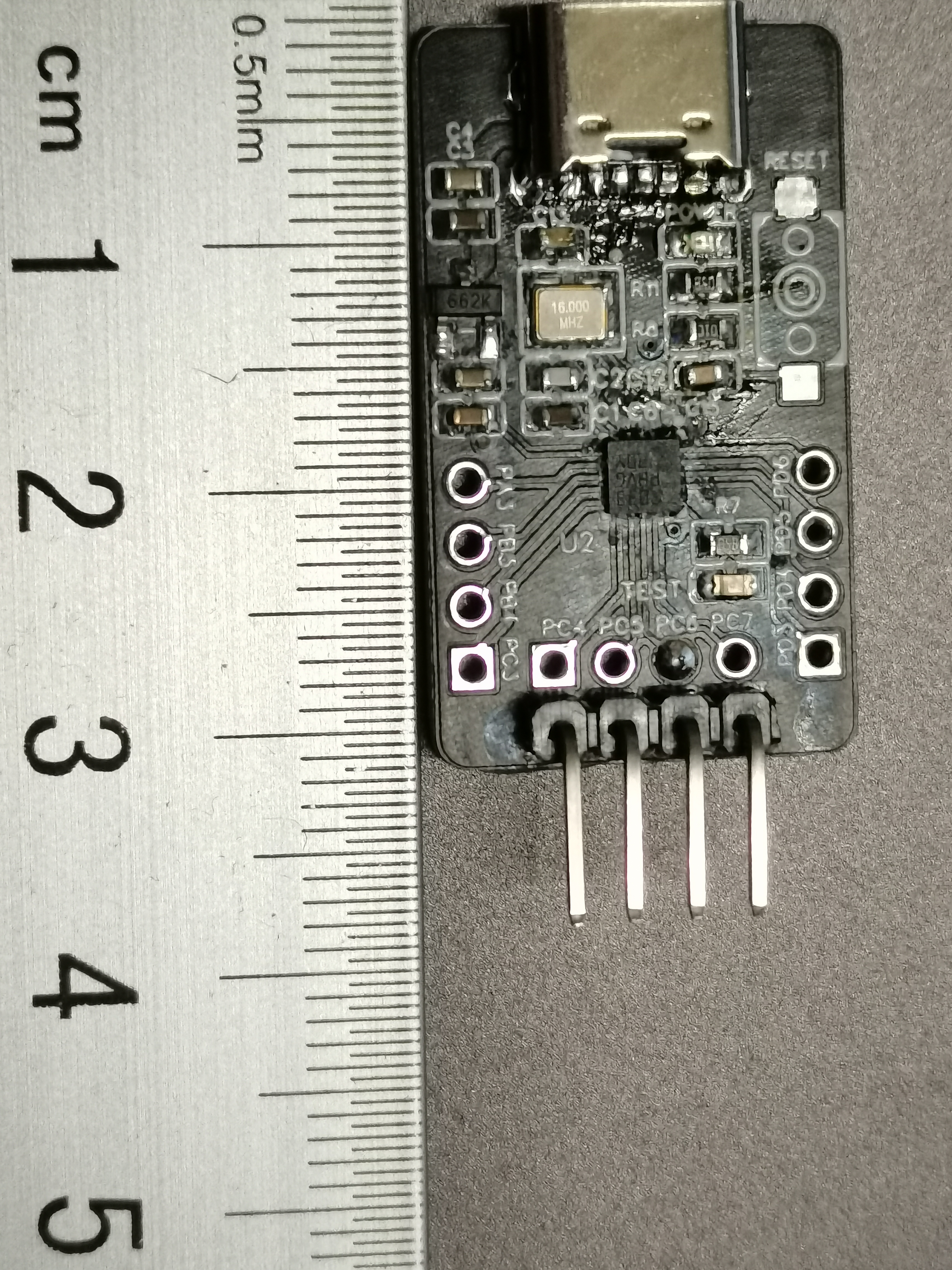

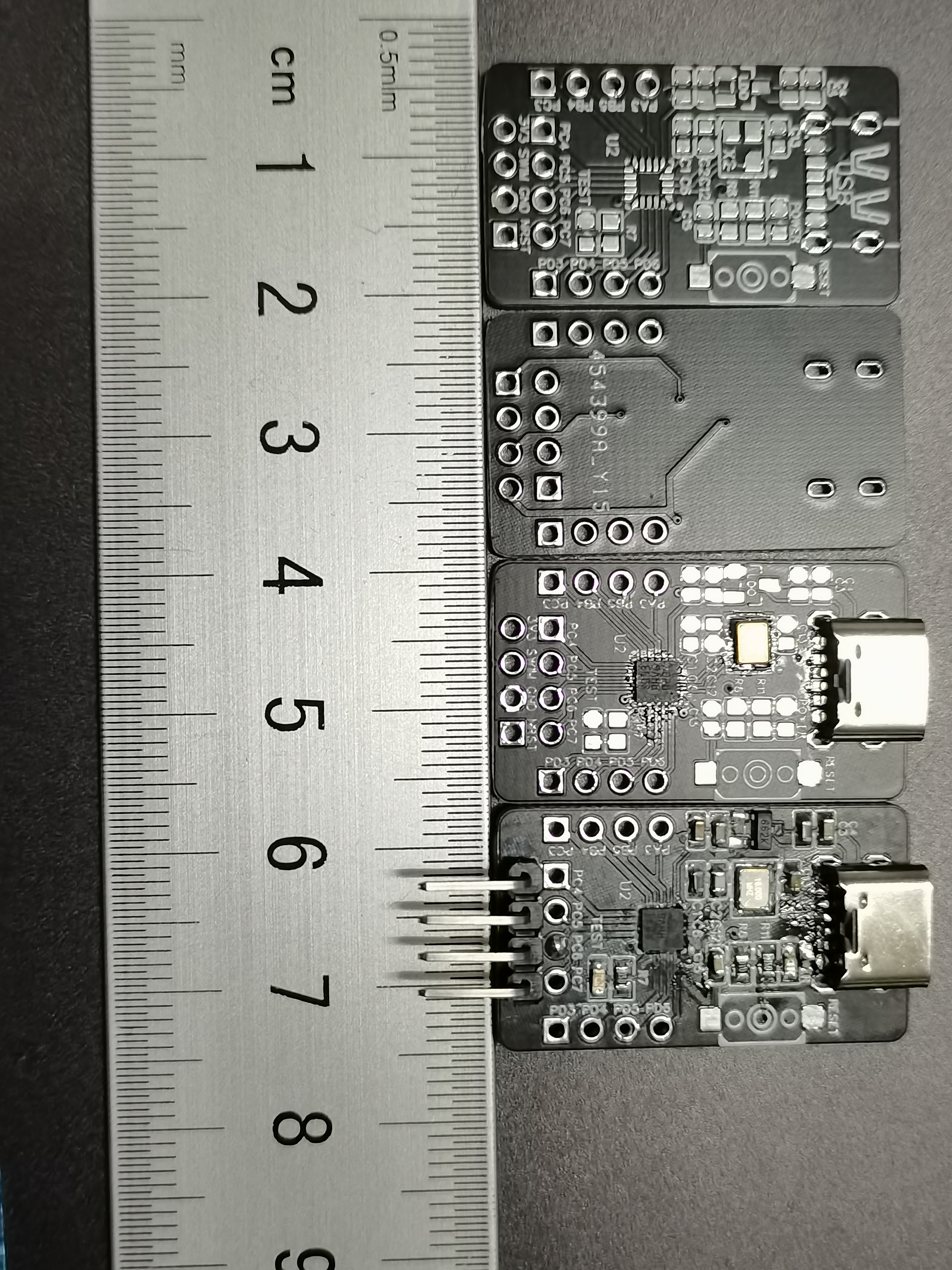

1.使用STM8S003F3U6TR为主控IC，uqfn封装、体积极小
2.采用type-c 6p取电，兼容手机接口，ldo为sc662k，输出能力150ma
3.引出所有引脚，引脚旁边标注岀该引脚标号，带有复位按键，电源指示灯，和程序演示指示灯（PD2）。
4.支持SWIM调试方式。
mcu自带硬件usart、iic、spi接口各一个。
视频演示UART发送功能，附xcom串口软件、库函数例程
使用串口模块为 [https://oshwhub.com/lw9966/mi-nittl](https://oshwhub.com/lw9966/mi-nittl)
| ID | Name | Designator | Footprint | Quantity | BOM_Supplier | BOM_Manufacturer Part | BOM_Supplier Part |
|---|---|---|---|---|---|---|---|
| 1 | 22pF | C12,C13 | C0603 | 2 | LCSC | 0603CG220J201NT | C63681 |
| 2 | 10μf | C3 | C0603 | 1 | LCSC | LMK107BJ106MALTD | C18800 |
| 3 | 1μf | C4,C2 | C0603 | 2 | LCSC | CL10A105KB8NNNC | C15849 |
| 4 | K2-3.6×6.1_SMD | KEY | KEY-SMD_2P-L6.2-W3.6-LS8.0 | 1 | LCSC | K2-1107ST-A4SW-06 | C118141 |
| 5 | LED-0603_R | LED1,LED2 | LED0603_RED | 2 | LCSC | 19-217/R6C-AL1M2VY/3T | C72044 |
| 6 | PZ254V-11-04P | H3,H4,H1,H5 | HDR-TH_4P-P2.54-V-M | 4 | LCSC | PZ254V-11-04P | C492403 |
| 7 | 100nf | C15,C1 | C0603 | 2 | LCSC | CL10B104JB8NNNC | C24452 |
| 8 | STM8S003F3U6TR | U2 | UFQFPN-20_L3.0-W3.0-P0.50-TL | 1 | LCSC | STM8S003F3U6TR | C35556 |
| 9 | TYPE-C 6P | USB | TYPE-C-SMD_TYPE-C-6P | 1 | LCSC | TYPE-C 6P(073) | C668623 |
| 10 | 16MHz | X2 | OSC-SMD_4P-L3.2-W2.5-BL | 1 | LCSC | - | C164049 |
| 11 | 10k | R8 | R0603 | 1 | LCSC | AF0603FR-0747KL | C144107 |
| 12 | 1k | R7,R11 | R0603 | 2 | LCSC | WR06X102 JTL | C384295 |
| 13 | 1uf | C6 | C0603 | 1 | LCSC | CL10B105KO8NNNC | C59782 |
| 14 | SC662K-3.3V | LDO1 | SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR | 1 | LCSC | SC662K-3.3V | C83932 |
