0.8寸LED电子时钟

11个月前

简介:一个多功能、高精度的LED时钟。基于STM32。

开源协议:

  • 8122
  • 48
  • 109

描述

基于STM32的高精度LED电子时钟。

特性

  • 0.8寸大屏LED数码管,显示清晰
  • 基于STM32F030F4P6单片机
  • RTC时钟IC采用国产SD3078,3.8ppm,年误差2分钟。
  • 温度显示
  • 可选的闹铃和整点响铃功能
  • 可选的光线自动感应

说明: 源代码为TrueStudio工程文件,请使用TrueStudio 9.3.0版本导入即可。 如果不想修改源代码,可直接通过ST-LINK下载二进制文件,文件位于Debug目录中

部分功能演示



实物图片 IMG_3095.jpeg

背面: IMG_3096.jpeg

BOM

ID Name Designator Footprint Quantity
1 Sunlord R9 0805 1
2 SD3078 U3 SOIC-8_208MIL 1
3 Header-Male-2.54_1x4 SWD1 DIP-1X4P-2.54MM-M 1
4 1TS002E-2500-2500 SET,ADJ KEY_TOUCH_SMD_6.1*3.7*H 2
5 XC6206P332MR U4 SOT-23(SOT-23-3) 1
6 HNB09A03 BUZZER BUZ-TH_BD9.0-P5.00-D0.6-FD 1
7 GL5516 R4 RES-PHOTO_CDS 1
8 SS8550 Q1 SOT-23(SOT-23-3) 1
9 CR1220 B1 BATTERY-2 1
10 1k R11 0805 1
11 0.8INCH-CA-4DIG-CLOCK-LED-SEG LED1 0.8INCH-CA-4DIG-CLOCK-LED-SEG 1
12 0.1u C1,C5,C9,C10,C11,C14,C15 0805 7
13 10u C2,C7,C6,C8 1206 4
14 100p C3,C4 0805 2
15 1u C13,C12 0805 2
16 STM32F030F4P6 U2 TSSOP-20 1
17 TM1637 U1 SOP-20_300MIL 1
18 U-F-M5DW-Y-4 USB MICRO-USB-A12 1
19 10k R5,R6,R1,R2,R3,R7,R8 0805 7

展开

工程成员

登录注册之后才可以进行评论操作
工程所有者当前已关闭评论
征集令发布者当前已关闭评论
全部评论 48

micespring

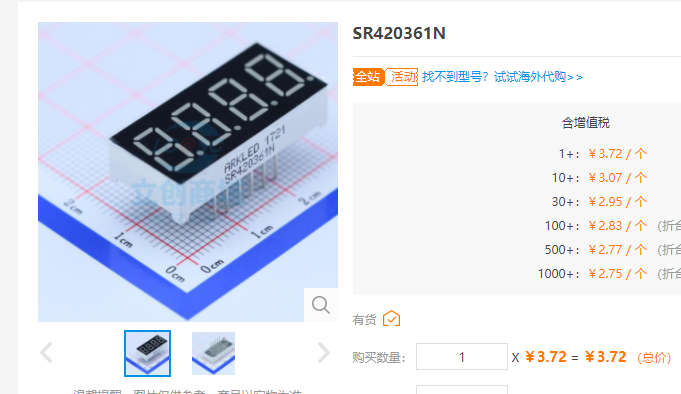

@wjoke  这个数码管商城没有,所以做的时候借用了商城的这个元件的原理图,我已经删掉了这个元件的BOM描述。

2020-08-26 18:08:59
回复

wjoke


2020-08-25 10:29:54
回复

micespring

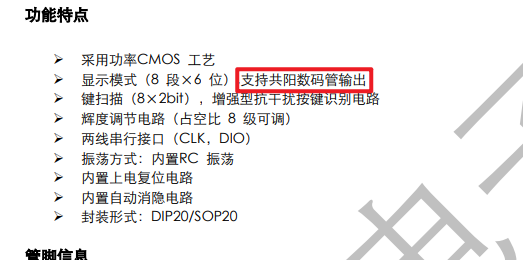

@wjoke  没有卖的器件可以去淘宝买的,SD3078现在还没上架立创商城。数码管肯定是共阳的,因为TM1637只支持共阳数码管

2020-08-24 18:24:01
回复

wjoke

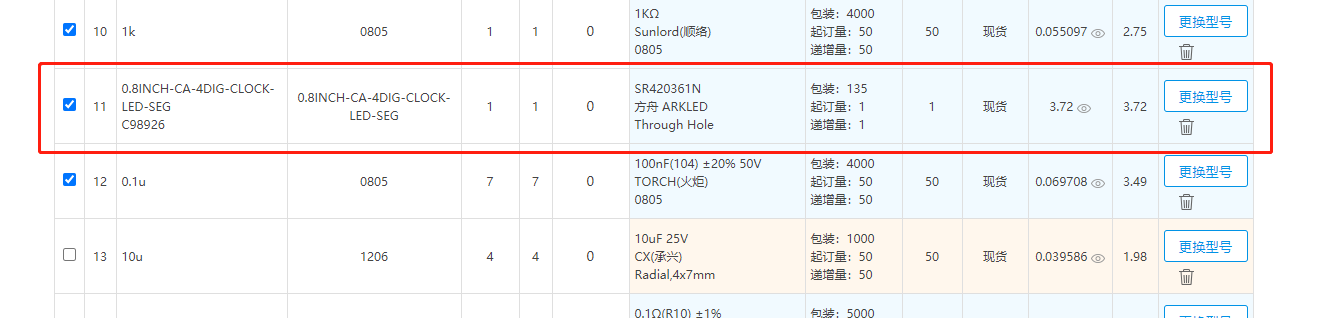

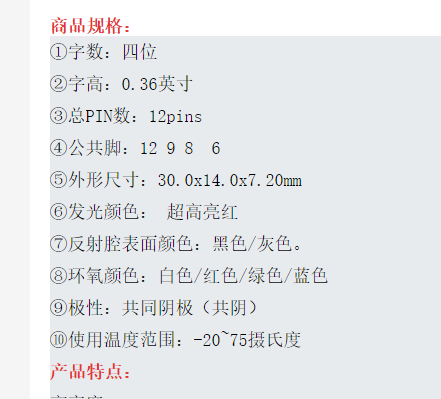

你好 你的BoM有点问题。首先是有几个器件已经没有再卖了,建议更新一下;其次BoM里的数码管是红色共阴的,但是你在之前的评论里说是共阳的,所以可能是哪里弄错了。
