STM32F030C8核心板

10个月前

简介:本工程是用于验证立创商城微控制器STM32F030C8T6(商城编号C23922)的方案验证板设计

开源协议: GPL 3.0

描述

说明

  • 本工程是用于验证立创商城微控制器STM32F030C8T6(商城编号C23922)的方案验证板设计

  • 本工程是用于验证立创商城微控制器STM32F030C8T6TR(商城编号C40053)的方案验证板设计

    • -

简介

本设计是一个基于STM32F030C8单片机最小系统。

STM32F030C8是ST公司推出的基于Contex-M0核心的单片机,最高主频为48MHz。拥有64KB的Flash和8KB的SRAM。在经济和性能之间提供了一个非常好的平衡。

核心板超小的体积使其可以方便的嵌入其他项目中,或者作为方案验证。

特性

  • 引出了MCU除晶振以外所有GPIO
  • 两颗LED,包括一个电源和一个用户自定义
  • 三个按键,包括复位,BOOT0选择和一个用户自定义
  • 预留CH340E串口电路,可根据需要焊接。

实物图片: intro_noexti.png

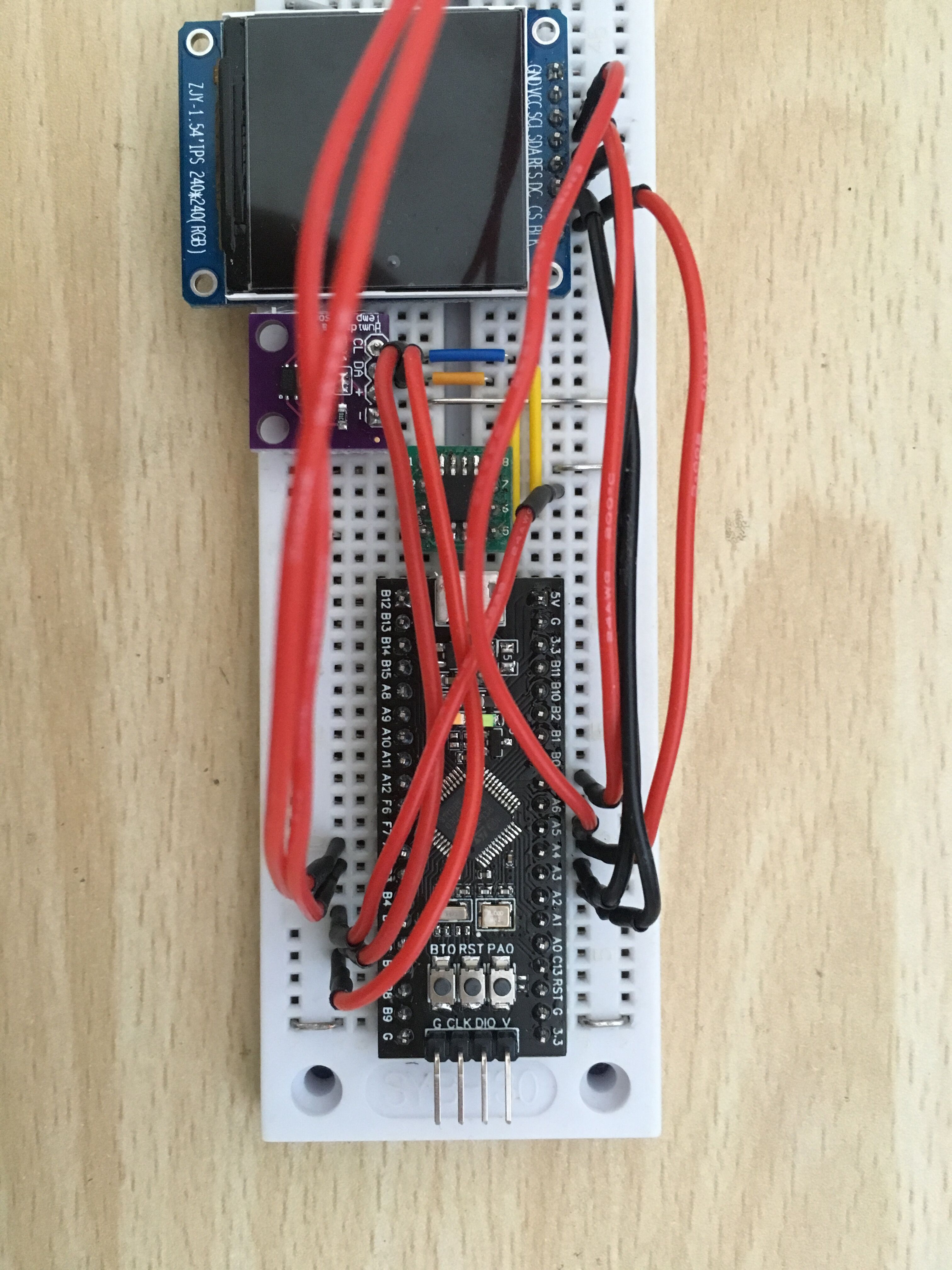

实际使用图例 QQ图片20200603104044.jpg

文档

SCH_STM32F030C8_TinyBoard

在编辑器中打开

PCB_STM32F030C8_TinyBoard

在编辑器中打开

BOM

ID Name Designator Footprint Quantity
1 LED-0603_R PC13 LED0603_RED 1
2 JUMPER J4,J3 JUMPER-0603 2
3 XC6206P332MR U4 SOT-23(SOT-23-3) 1
4 1k R1,R3,R4 R0402 3
5 10k R2 R0402 1
6 8MHz X1 OSC-SMD_4P-L3.2-W2.5-BL 1
7 1u C13 C0603 1
8 0.5A/6V F1 0805 1
9 TS-1088R-02026 RST,BT0,PA0 SW-SMD_L3.9-W3.0-P4.45 3
10 32.768KHz X2 OSC-SMD_L3.2-W1.5 1
11 0.1u C11,C1,C3,C4,C5,C6 C0402 6
12 10u C12 1206 1
13 10uH L1 L0805 1
14 10u C2 C0805 1
15 LED-0603_G PWR LED0603_GREEN 1
16 HDR-M-2.54_1x20 J1,J2 HDR-M-2.54_1X20 2
17 HDR-M-2.54_1x4 SWD HDR-M-2.54_1X4 1
18 U-F-M5DW-Y-4 USB MICRO-USB-A12 1
19 10p C7,C8 C0402 2
20 5p C9,C10 C0402 2
21 CH340E U2 MSOP-10_L3.0-W3.0-P0.50-LS5.0-BL 1
22 AO3400A Q1 SOT-23-3_L2.9-W1.6-P1.90-LS2.8-BR 1
23 STM32F030C8T6 U1 LQFP-48_L7.0-W7.0-P0.50-LS9.0-BL 1
