标准版 NanoLight 星野赤道仪/云台/相机快门按键主板
简介:一款整合快门线控制的赤道仪/云台/滑轨控制板 支持5-12V步进电机,可在菜单中设置电机,无需编程修改 typeC口,PD协议供电
开源协议: GPL 3.0
B站视频链接:https://www.bilibili.com/video/BV1tv4y117aC
特点:
-支持5-12V步进电机,可在菜单中设置电机与减速器参数,无需编程修改
-typeC口,PD协议供电
-包含三模式:赤道仪模式、延时云台模式、电调模式
物料与程序固件见工程附件
20230303更新:如果上传hex固件文件后OLED不亮,检查硬件电路没问题,那就先上传一下文件夹中的pre-program 程序,再上传hex固件文件
***焊接顺序提示***:不按照此顺序可能无法顺利焊接!!!

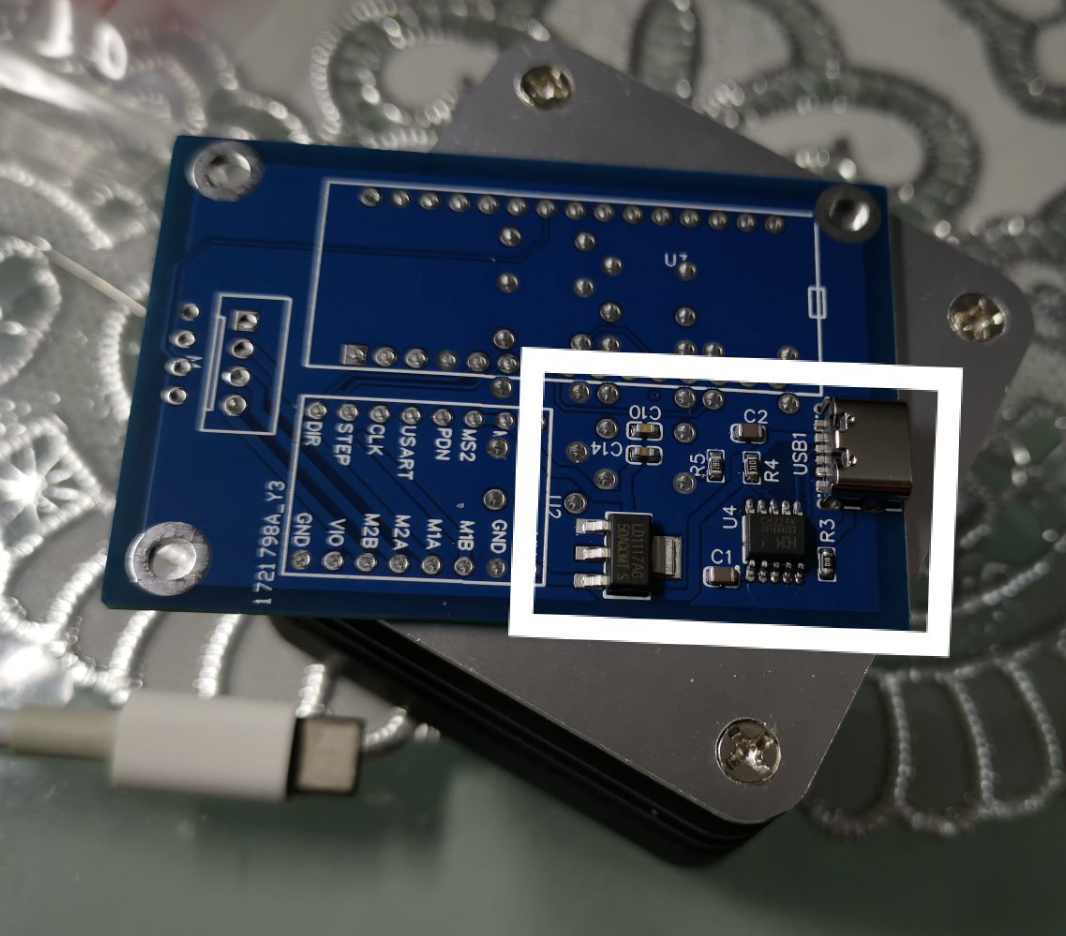

step1:焊接白色框部分贴片元件,焊好后强烈建议万用表测一下诱骗电压是否正常,再进行下一步焊接。

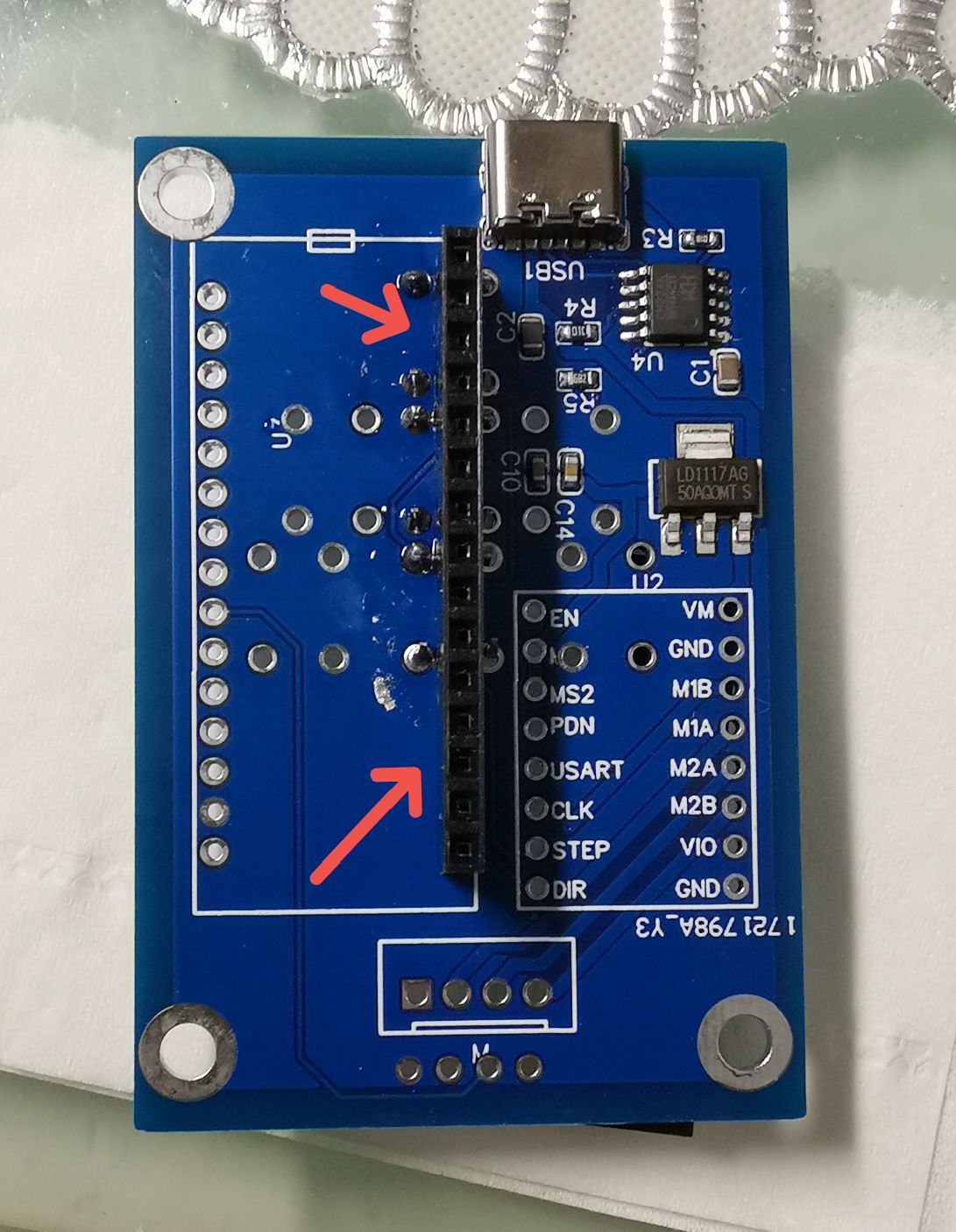

step2:15p排母,水口钳修引脚:

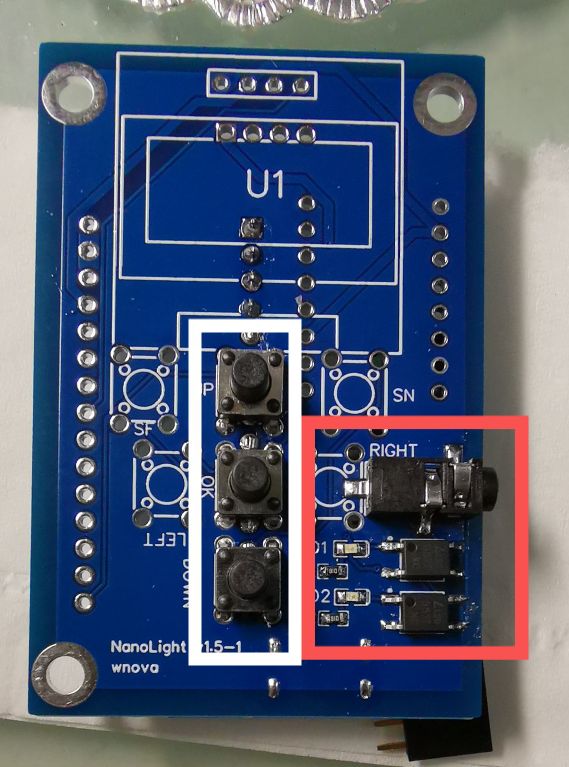

step3:先红框部分贴片元件(LED不想焊可直接连锡),再白色框三个按键:
step4:8p排母:
step5:剩余按键:
step9:剩余的20p、8p排母
step10:XH2.54 4pin端子
step11:OLED屏幕
源代码:https://gitee.com/wnova/nano-lightv1.5
喜欢的xgm点个星再走
have fun!
ID | Name | Designator | Footprint | Quantity |
---|---|---|---|---|
1 | 1u | C1,C2 | C0603 | 2 |
2 | 0.1u | C10 | C0603 | 1 |
3 | 10u | C14 | C0603 | 1 |
4 | PJ-208 | CN1 | AUDIO-SMD_PJ-208 | 1 |
5 | UK-B0202-G5-250 | DOWN,LEFT,NS,OK,RIGHT,SF,UP | SW-TH_4P-L6.0-W6.0-P4.50-LS6.5 | 7 |
6 | LED-0603_B | LED1,LED2 | LED0603_BLUE | 2 |
7 | B4B-XH-A(LF)(SN) | M | CONN-TH_B4B-XH-A-LF-SN | 1 |
8 | 1k | R1,R2,R3 | R0603 | 3 |
9 | 10K | R4 | R0603 | 1 |
10 | 6.8K | R5 | R0603 | 1 |
11 | 0.96 OLED IIC_4PIN | U1 | OLED-TH_OLED0.96-IIC_去掉通孔 | 1 |
12 | TMC2208模块 | U2 | TMC2208 | 1 |
13 | 新nano 简洁 | U3 | ARDUNIO NANO 简洁 | 1 |
14 | ch224k | U4 | CH224K | 1 |
15 | LD1117-5.0 | U5 | SOT-223_L6.7-W3.5-P2.30-BR | 1 |
16 | LTV-357T | U6,U7 | SOP-4_L3.9-W4.4-P2.54-LS7.0-TL | 2 |
17 | TYPE-C母座 | USB1 | TYPE-C-SMD_TYPE-C-31-M-16 | 1 |
