MP3429-单锂升压模块方案

11个月前

简介:本工程是用于验证立创商城 DC-DC芯片 MP3429GL-Z (商城编号C188410)的方案验证板设计

开源协议: GPL 3.0

描述

芯片方案  DC-DC芯片 MP3429GL-Z (商城编号C188410

本方案输入输出均为接线柱方式

输入电压:2.7V-13V

输出电压:最高16V(默认设置9V)

输出电流:3A

输出功率:不大于30W

开关频率:600KHz

EN接口短接关闭模块

测试:6v升9.3v2A效率93%,3A效率91%

MP3429是一颗高度集成,宽输入电压,600KHz固定工作频率的升压芯片。

它最低输入电压低至2.7V。

得益于内置低导阻功率MOSFET,在单节锂电池供电时,输出功率可以达到30W。

可通过模式引脚选择低负载时PSM/FCCM/USM工作状态。

低侧MOSFET具有逐周期电流限制避免电流失控,并且高侧MOSFET不再需要外接肖特基二极管。




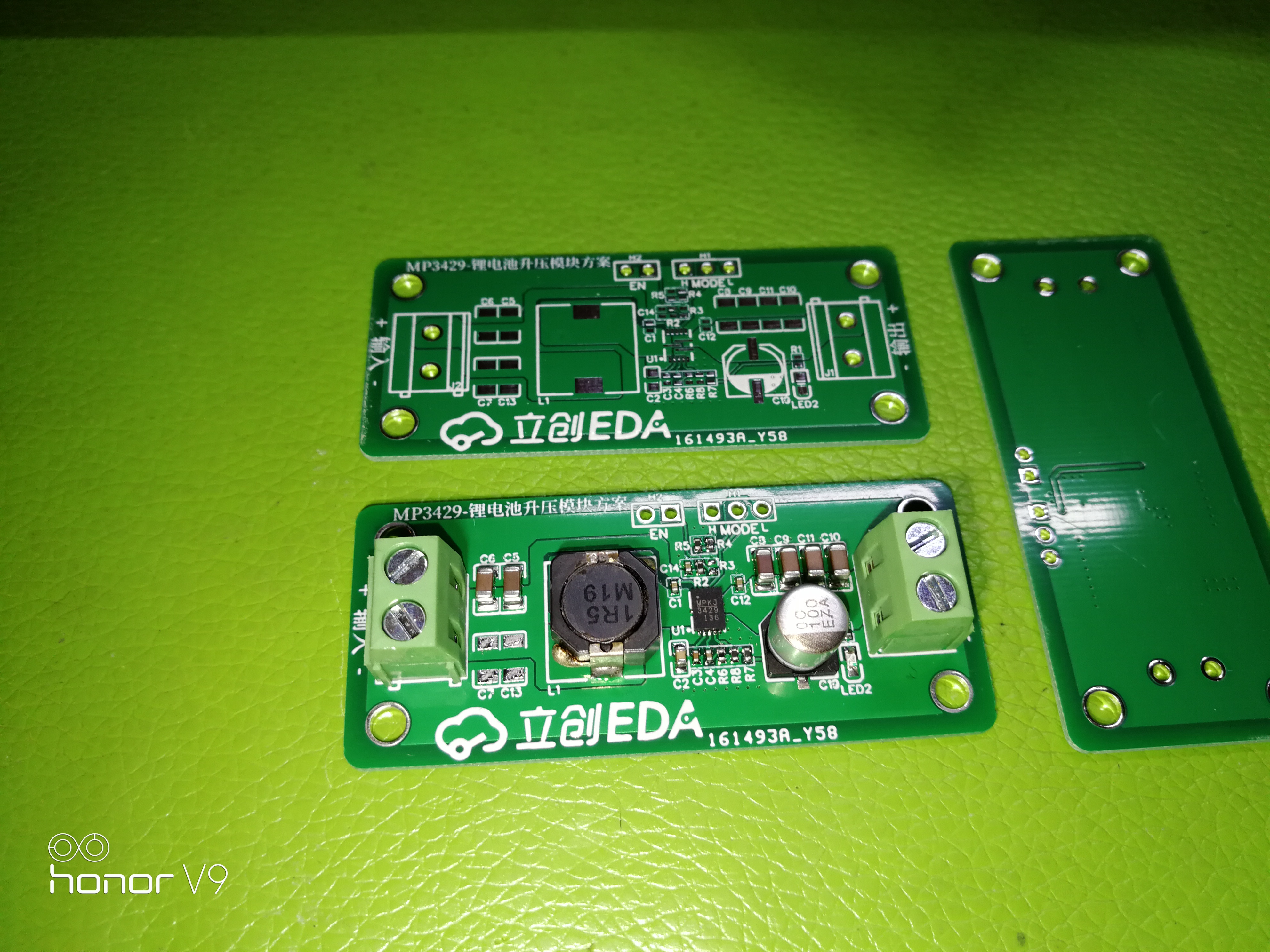

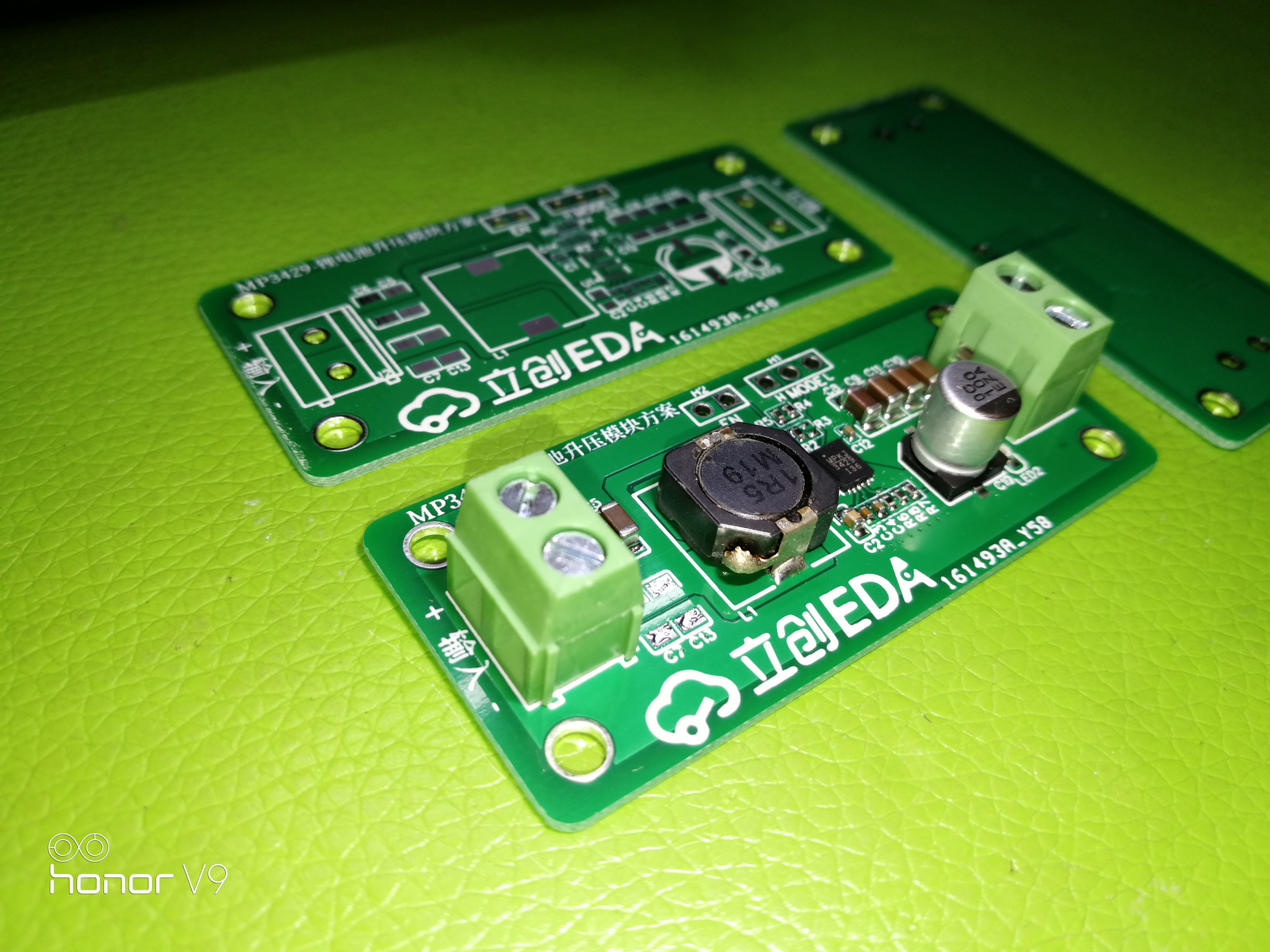

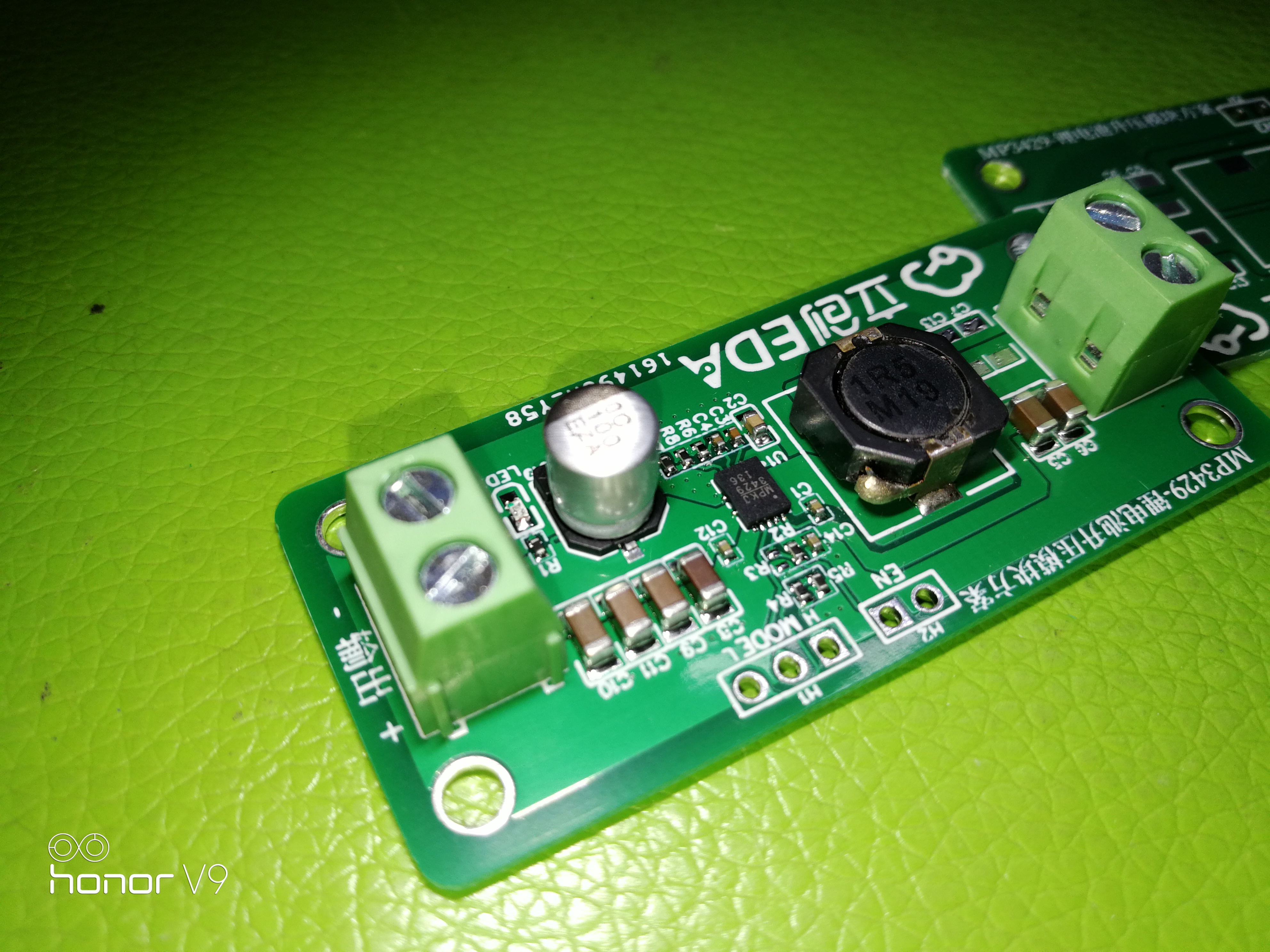

文档

PCB_2020-05-11_08-34-19

在编辑器中打开

BOM

ID Name Designator Footprint Quantity
1 NC R3 R0402 1
2 124k R8 R0402 1
3 1M R7 R0402 1
4 6.8k R6 R0402 1
5 20k R5 R0402 1
6 130k R4 R0402 1
7 30k R2 R0402 1
8 4.7K R1 R0402 1
9 330uF C19 CAP-SMD_BD6.3-L6.6-W6.6-FD 1
10 MODE H1 HDR-TH_3P-P2.54-V 1
11 4.7uf C2 C0603 1
12 G LED2 LED0603-R-RD 1
13 ON/OFF H2 HDR-TH_2P-P2.54-V 1
14 MP3429GL-Z U1 QFN-13_L3.0-W4.0-P0.50-BL 1
15 1.5uH L1 IND-SMD_L11.8-W10.8 1
16 10uf C13,C7,C6,C5,C8,C9,C10,C11 C1206 8
17 VIN J2 CONN-TH_P5.08_KF127-5.08-2P 1
18 VOUT J1 CONN-TH_P5.08_KF127-5.08-2P 1
19 6.8nf C4 C0402 1
20 22nf C3 C0402 1
21 0.1uf C1,C12,C14 C0402 3
