标准版 SHT 30模块

3.1k
4
3
2

简介：刚好这几天在学习使用这个传感器，于是做了这么个模块

开源协议: GPL 3.0

创建时间： 2021-01-28 20:21:48

更新时间： 2021-12-03 20:45:16

描述

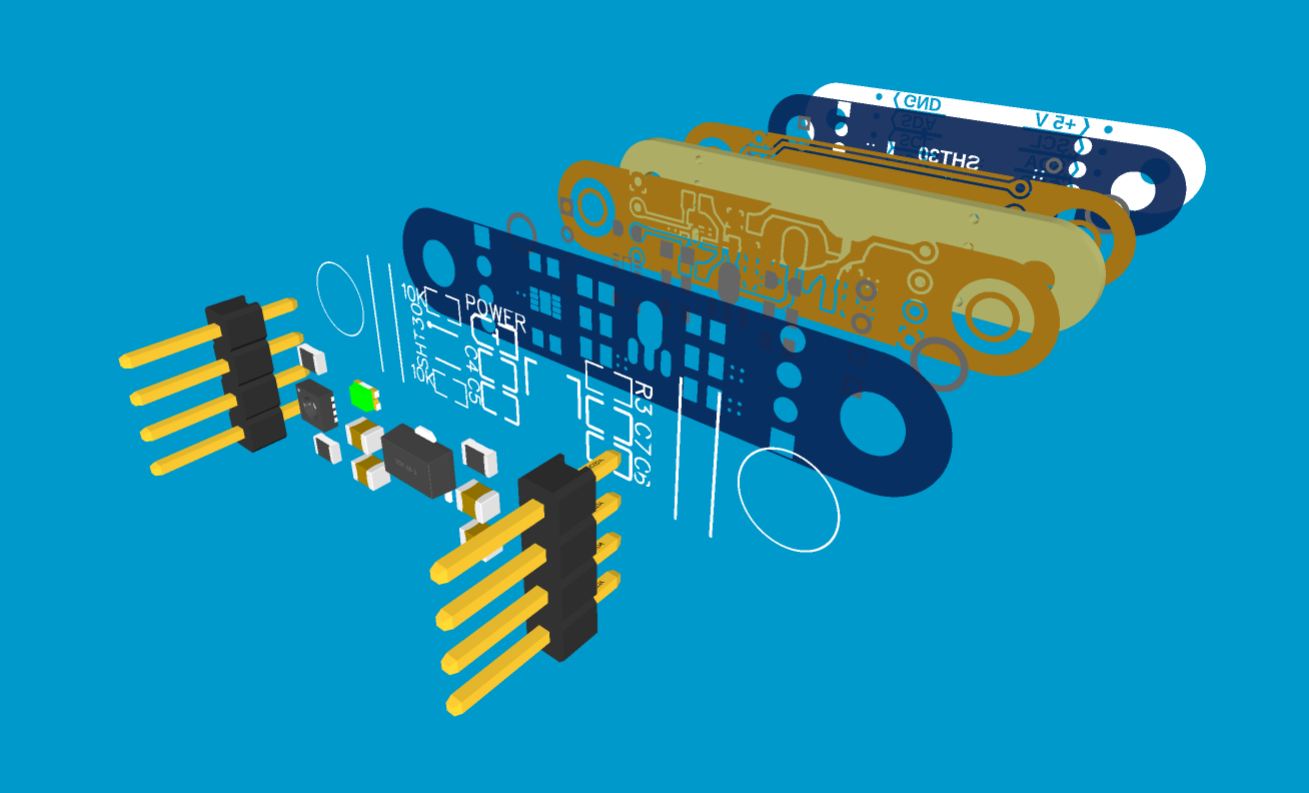

# 项目简介 ###### 基于SHT30-ARP-B 2.5KSIC温湿度传感器开发 ###### 模块使用I2C通信，引脚在模块背面有标注 > PCB外形规范：鸢尾立方->鸢尾立方系列PCB外形模板 > https://oshwhub.com/article/I.C.Basic - - - 板载 5v-3v3 LDO (也许我不应该加这东西？) 通电电源指示灯一颗 > 传感器资料： > https://atta.szlcsc.com/upload/public/pdf/source/20161108/1478586540875.pdf ![Snipaste_2021-01-28_23-08-12.png](//image.lceda.cn/pullimage/bam8GUa8RKMSlKSCOSV9pGvoDyDFOCcbkrXfGyKU.png) *~~没啥用的~~ 3D爆炸图 ↑* 目前立创商城有售，且嘉立创SMT可贴暂未验证，欢迎评论反馈问题

设计图

原理图

（ 1 / ）

Sheet_1
在编辑器中打开

PCB

（ 1 / ）

PCB_2021-01-28_20-25-01
在编辑器中打开

未生成预览图，请在编辑器重新保存一次

BOM

BOM下载在立创商城下单

ID	Name	Designator	Footprint	Quantity	BOM_Supplier	BOM_Supplier Part
1	17-21/GHC-XS1T2M/3T	LED1	LED0805-R-RD	1	LCSC	C63855
2	SHT30-DIS-B	U2	DFN-8_L2.5-W2.5-P0.50-BL-EP	1	LCSC	C77361
3	1K	R3	R0805	1	LCSC	C727989
4	AMS1117-3.3	U4	SOT-89_L4.5-W2.5-P1.50-LS4.2-BR	1	LCSC	C347256
5	100nF	C6,C4	C0805	2	LCSC	C1711
6	10uF	C5,C7	C0805	2	LCSC	C90545
7	10K	R1,R2	R0805	2	LCSC	C328719
8	HDR-M-2.54_1x4	J1,J2	HDR-M-2.54_1X4	2	LCSC	C124378
