人体感应充电小夜灯

9个月前

简介:橱柜过道起夜灯;锂电池充电管理;锂电池放电保护;光强传感器;热释电人体感应;LED驱动;电压比较器。获取详细开发资料,关注微信公众号“物联网零妖”,回复关键字“小夜灯”。

开源协议: GPL 3.0

描述

橱柜过道起夜灯;锂电池充电管理;锂电池放电保护;光强传感器;热释电人体感应;LED驱动;电压比较器

1,可通过普通充电头进行充电,并有指示。

 2,开关能控制开关。

 3,感应成功一次亮灯30S左右。

4,白天不亮,没有人不亮。

 5,背面安装铁棒的位置,便于用磁铁吸住。

 6,所有贴片物料均可SMT。

 7,底板上电源接入部分标注清楚正负极;可以通过焊盘跳过锂电池保护IC;运放输出端口通过排针引出;电源正负极通过排针引出;

获取详细开发资料,关注微信公众号“物联网零妖”,回复关键字“小夜灯”。 ~~~~

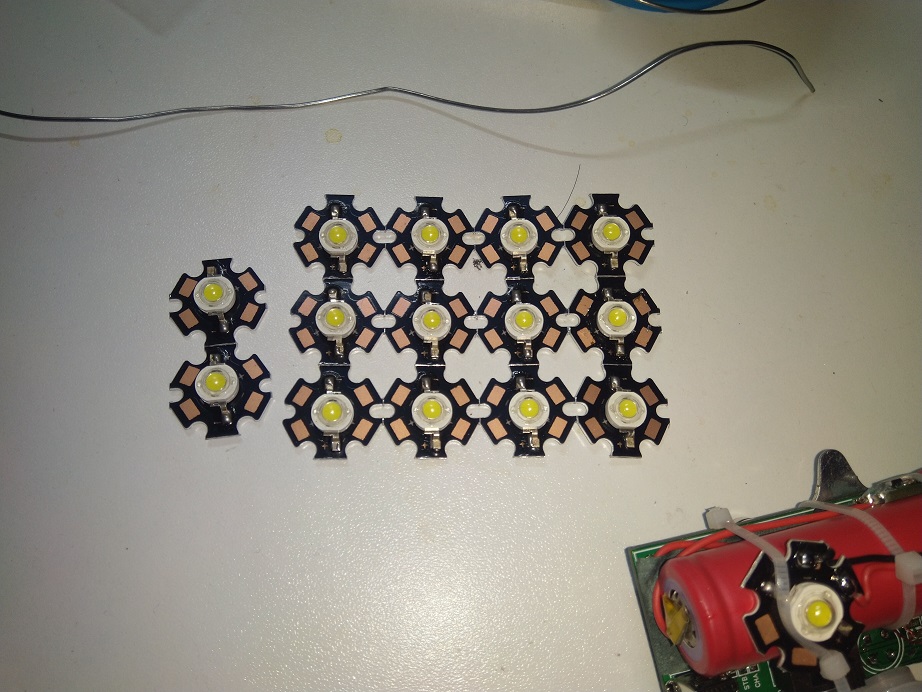

淘宝上买了一批大功率的LED灯珠。铝基板,散热快一些。 大功率LED灯.jpg 因为粗心大意,导致人体感应模块的封装搞错了,幸亏我有祖传焊台顺利拆下了感应模块。所以这个板子就变得更丑了。原理图中已经纠正这个问题了。用扎带把电池和灯珠绑在一起。 正面.jpg 顺便又在背面绑了一个铁片。没错,是三只松鼠坚果神器,现在变成了小夜灯神器了。再放上几个磁铁,用来固定到其他金属上。 背面.jpg 橱柜里一直很黑,正好需要一个开柜就亮的灯。盘它!柜子的合页正好是铁的,可以用磁铁吸上去。简直亮瞎了我的眼。 小夜灯亮灯现场.jpg

文档

人体感应充电小夜灯-V1

在编辑器中打开

人体感应充电小夜灯-V1

在编辑器中打开

BOM

ID Name Designator Footprint Quantity BOM_Supplier BOM_Supplier Part
1 TP4057 U4 SOT-23-6 1 LCSC C12044
2 10uF C3 C0603 1 LCSC C19702
3 LM321G-AE5-R U2 SOT-23-5_L3.0-W1.7-P0.95-LS2.8-BL 1 LCSC C100068
4 200K R8,R10 R0603 2 LCSC C25811
5 SS-12D10L5 SW1 SS-12D10L5 1 LCSC C319012
6 FC-A2012WD-457H5 LED3,LED4,LED5,LED6,LED7,LED8 LED0805-FD 6 LCSC C84258
7 DW06D U1 SOT-23-6_L2.9-W1.6-P0.95-LS2.8-BL 1 LCSC C82123
8 3528-PTSM D3528 U3 LED-SMD_L3.5-W2.8-LS3.6-RD 1 LCSC C242256
9 100nF C1,C4,C2,C5 C0603 4 LCSC C14663
10 19-217/GHC-YR1S2/3T LED1 LED-0603 1 LCSC C72043
11 1M R9 R0603 1 LCSC C22935
12 100 R2 R0603 1 LCSC C22775
13 15K R6 R0603 1 LCSC C22809
14 1K R1 R0603 1 LCSC C21190
15 19-217/BHC-ZL1M2RY/3T LED2 LED-0603 1 LCSC C72041
16 2K R5 R0603 1 LCSC C22975
17 10K R7,R4,R3 R0603 3 LCSC C25804
18 1K R11 R0603 1 LCSC C21190
19 BS412 U6 SENSOR-TH_BS412 1 LCSC C410378
20 2.54-1*3P_JX P1,P2 2.54-1*3P_TIGHT_JX 2 LCSC C115245
21 Bat B1 20650锂电芯 1 LCSC C133349
22 MINI 5PFemale180 Bend foot_C46396 USB1 USB-A-TH_USB-MINI-1 1 LCSC C46396
23 CN5611 U5 SOT-89-5_L4.5-W2.5-P1.50-LS4.5-BR 1 LCSC C12378

展开

工程附件

登录注册后才可以进行评论操作
工程所有者当前已关闭评论
征集令发布者当前已关闭评论
全部评论 14
