标准版 MAXII CPLD核心板

4.4k
5
16
21

简介：自带usb-blaster，可选择VCCIO电平的MAXII核心板。

开源协议: GPL 3.0

创建时间： 2020-08-28 23:34:21

更新时间： 2023-03-07 12:10:29

描述

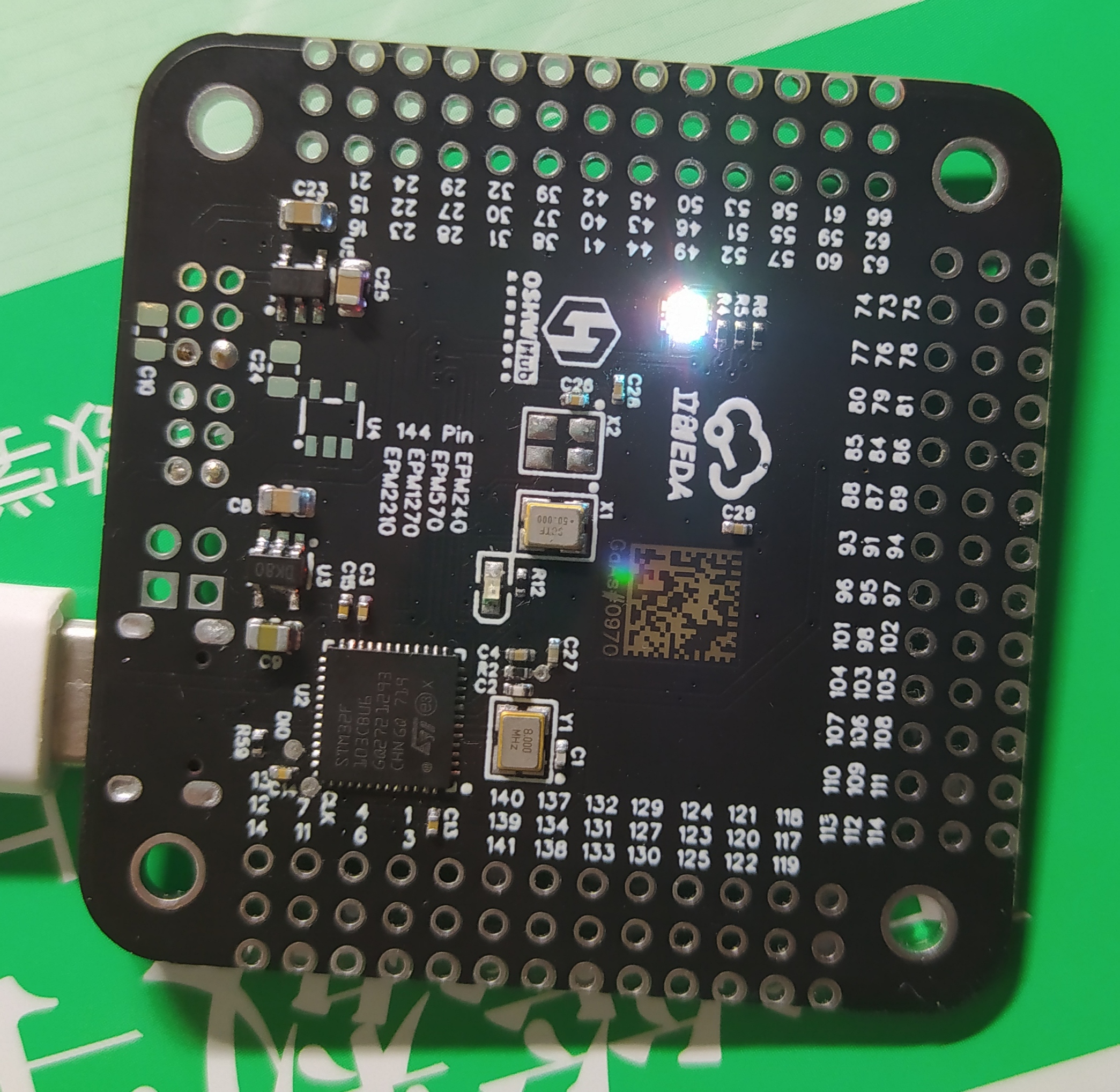

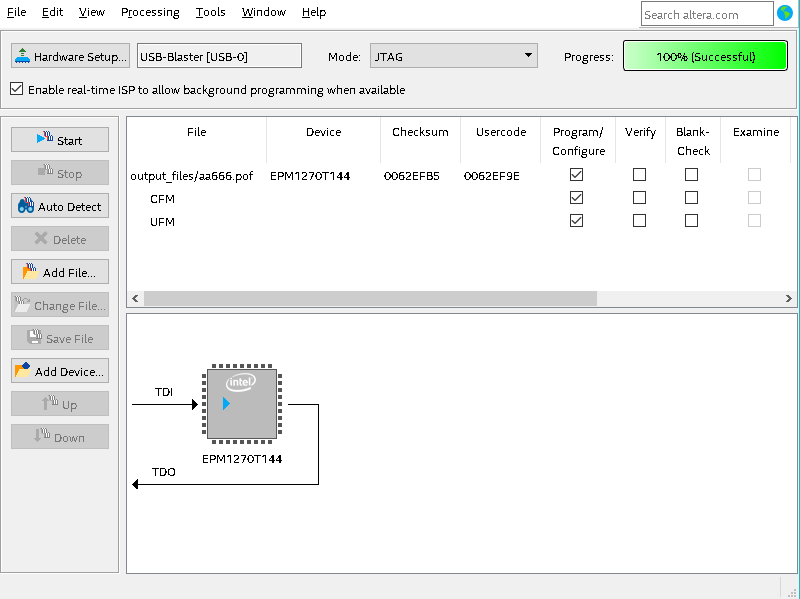

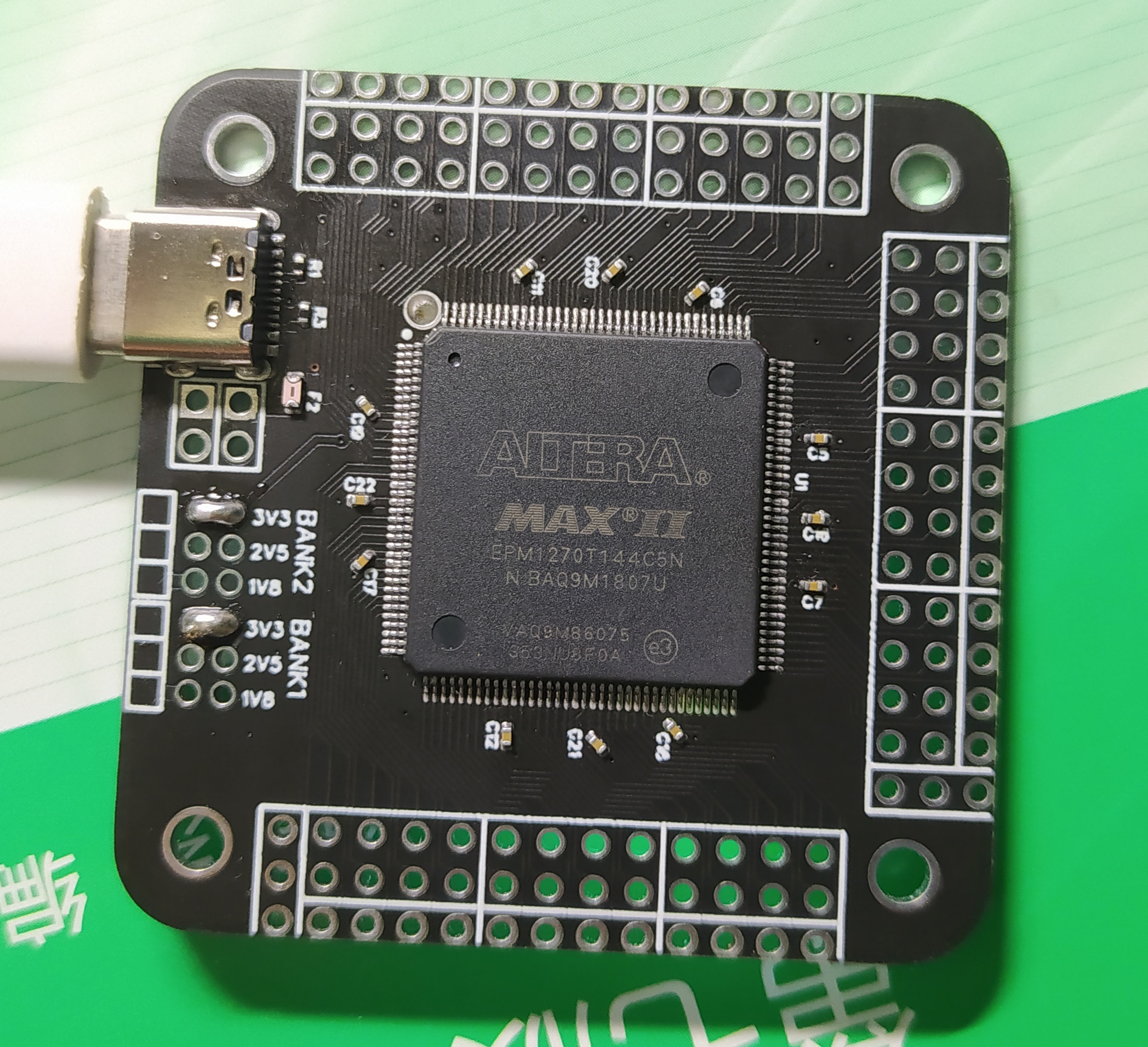

- - - * [ ] 外形规范：*Iris Cube Basic Small* （[https://oshwhub.com/Iris-Cube/I.C.Basic](https://oshwhub.com/Iris-Cube/I.C.Basic)） * [ ] 兼容144PIN的EPM240 , EPM570 , EPM1270 , EPM2210。 * [ ] 引出了几乎所有的IO，并标注了引脚号。 1. **1个共阳RGB LED；** | 颜色 | IO | | --- | --- | | 红 | 69 | | 绿 | 67 | | 蓝 | 68 | 2. **1个USB-blaster状态灯；** * 上电就1直闪 (逻辑还没写，咕咕咕 3. **2个有源晶振位；** * 晶振供电使用与VCCIO1相同; * 引出了bank2的两个GCLK; | 编号 | IO | | --- | --- | | X2 | 20 | | X1 | 18 | 4. **bank1和bank2的VCCIO选择跳线；** * 可选1.8V,2.5V,3.3V; 5. **引出108个IO；** ##### **固件在下图** **![blaster固件.jpg](//image.lceda.cn/pullimage/RvF7vLVPg0kaJkBLardbmfgGgopk6VwWj5SCpZ27.jpeg)** **![IMG_20200904_223645.jpg](//image.lceda.cn/pullimage/bfVBpJRnCJ9uIoDIC1bRdZEWiiJqnhjzzLj6cMmS.jpeg)** **![IMG_20200904_223659.jpg](//image.lceda.cn/pullimage/sTsE1wG8JhOgorTToI6F2j4ruLQ0GoWgDC2OgA5k.jpeg)** **![QQ截图20200904223840.png](//image.lceda.cn/pullimage/k3xlxOrIHLJtdF8a349FFF8QOHYGjr9NgFhbGLLP.png)**

设计图

原理图

（ 1 / ）

cpld
在编辑器中打开
不拉屎&供电
在编辑器中打开

PCB

（ 1 / ）

MAX2 DEMO
在编辑器中打开

未生成预览图，请在编辑器重新保存一次

BOM

BOM下载在立创商城下单

ID	Name	Designator	Footprint	Quantity
1	TJ-S1615CY6TGLCCYRGB-A5	LED1	LED-SMD_4P-L1.6-W1.5_TJ-S1615SW6TWMLCCYRGB-A5	1
2	RT9193-25GB	U4	SOT-23-5_L3.0-W1.7-P0.95-LS2.8-BR	1
3	RT9193-18GB	U5	SOT-23-5_L3.0-W1.7-P0.95-LS2.8-BR	1
4	Header-Female-2.54_2x4	H1,H2,H3,H4,H18,H5,H9,H13,H14	HDR-TH_8P-P2.54-V-F-R2-C4-S2.54	9
5	A2541WV-4P	H8,H10,H11,H12,H15,H6,H7,H16,H17	HDR-TH_4P-P2.54-V	9
6	77311-102-03LF	H21,H22,H23	HDR-TH_3P-P2.54-V	3
7	A2005WR-2X3P	CN1,CN2	HDR-TH_6P-P2.00-H-R2-C3-S2.00-W8.9	2
8	VCC	H19	HDR-TH_2P-P2.54-V	1
9	GND	H20	HDR-TH_2P-P2.54-V	1
10	470	R4,R5,R6	R_0402	3
11	10uF	C23,C24,C25,C10,C9,C8	C_0805	6
12	50MHz	X1,X2	OSC-SMD_4P-L3.2-W2.5-BL	2
13	0.1uF	C5,C6,C7,C11,C12,C17,C18,C19,C16,C20,C21,C22,C26,C15,C14,C13,C4	C_0402	17
14	4.7uF	C27,C28,C29,C3	C_0402	4
15	EPM570T144C5N	U1	TQFP-144_L20.0-W20.0-P0.50-LS22.0-BL	1
16	1k	R59,R12	R_0402	2
17	500mA	F2	R_0603	1
18	4.7K	R3,R1	R_0402	2
19	10k	R2	R_0402	1
20	RT9193-33GB	U3	SOT-23-5_L3.0-W1.7-P0.95-LS2.8-BR	1
21	8MHz	Y1	OSC-SMD_4P-L3.2-W2.5-BL	1
22	TP-1MM单层调试点	TP52,TP51	RS-TP-SL-1MM-DEGBUG	2
23	stm32f103cbu6	U2	UFQFPN-48_L7.0-W7.0-P0.50-BL-EP	1
24	SML-D12Y1WT86	LED10	LED0603-R-RD	1
25	TYPE-C-31-M-12	USBC1	USB-C_SMD-TYPE-C-31-M-12	1
26	20pF	C2,C1	C_0402	2

展开
