LED流水式高级跑马灯特效去年买的表

1个月前

简介:15W408AS+BM8563方案的全LED表盘时钟

开源协议: GPL 3.0

描述

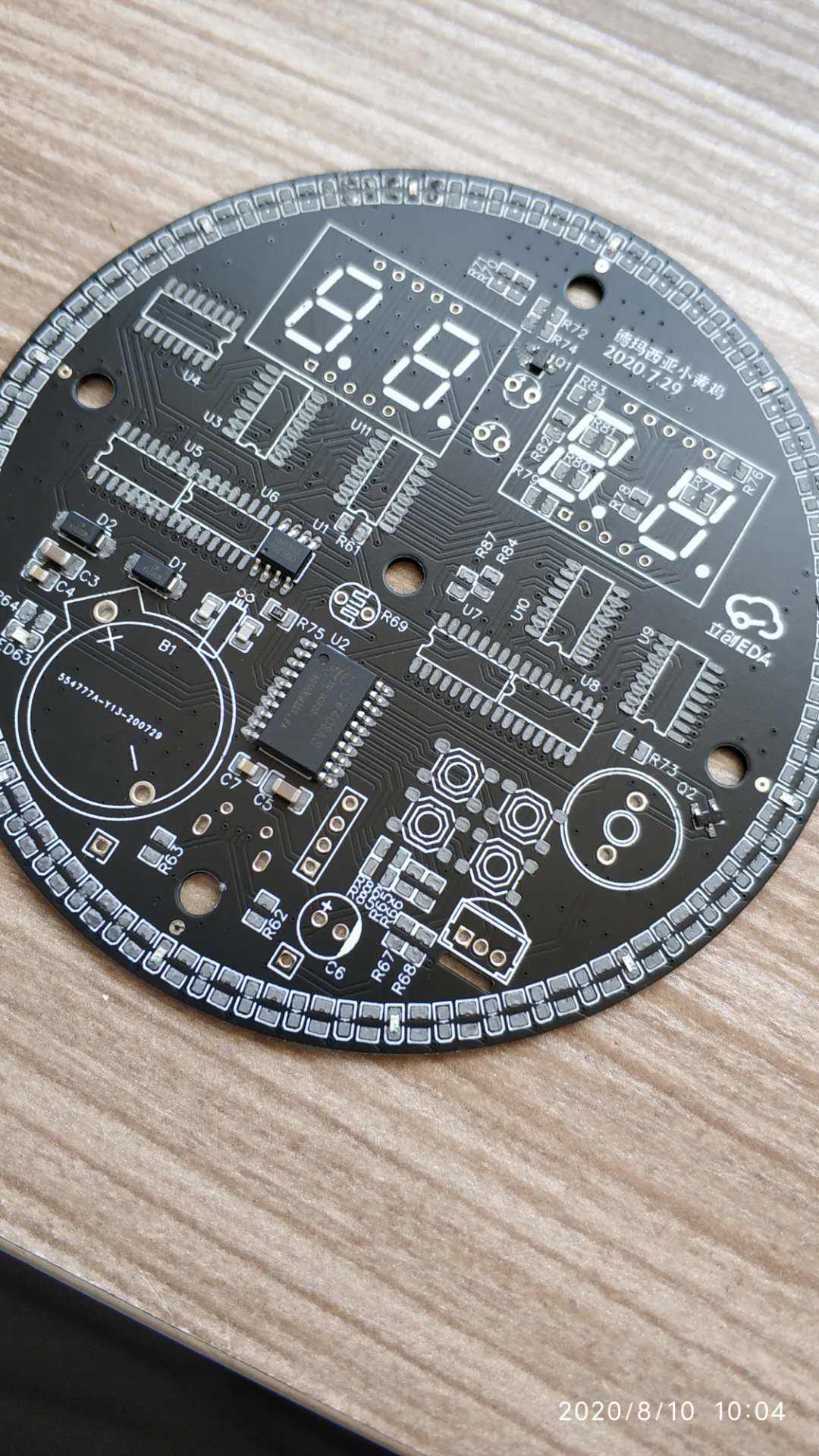

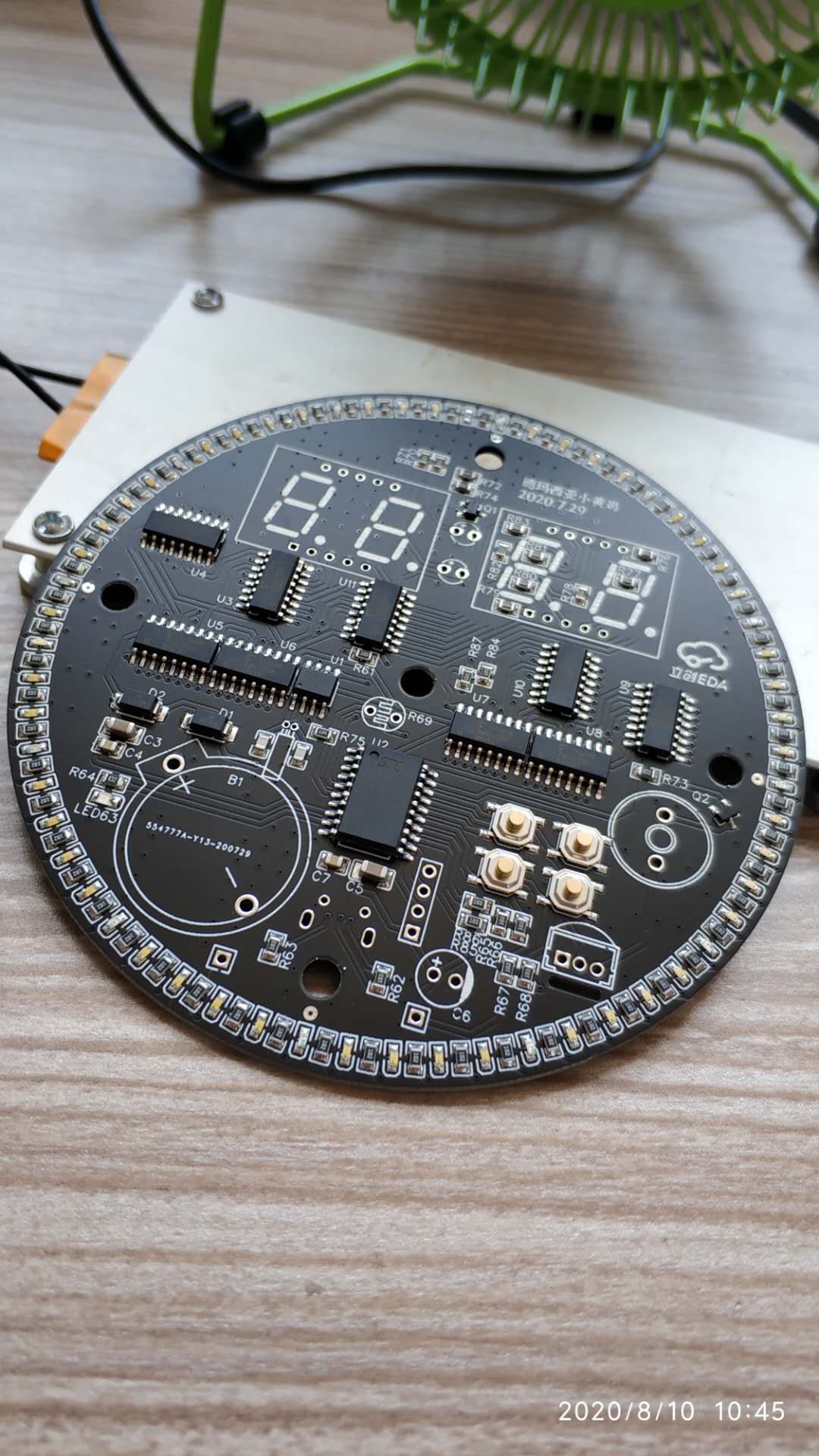

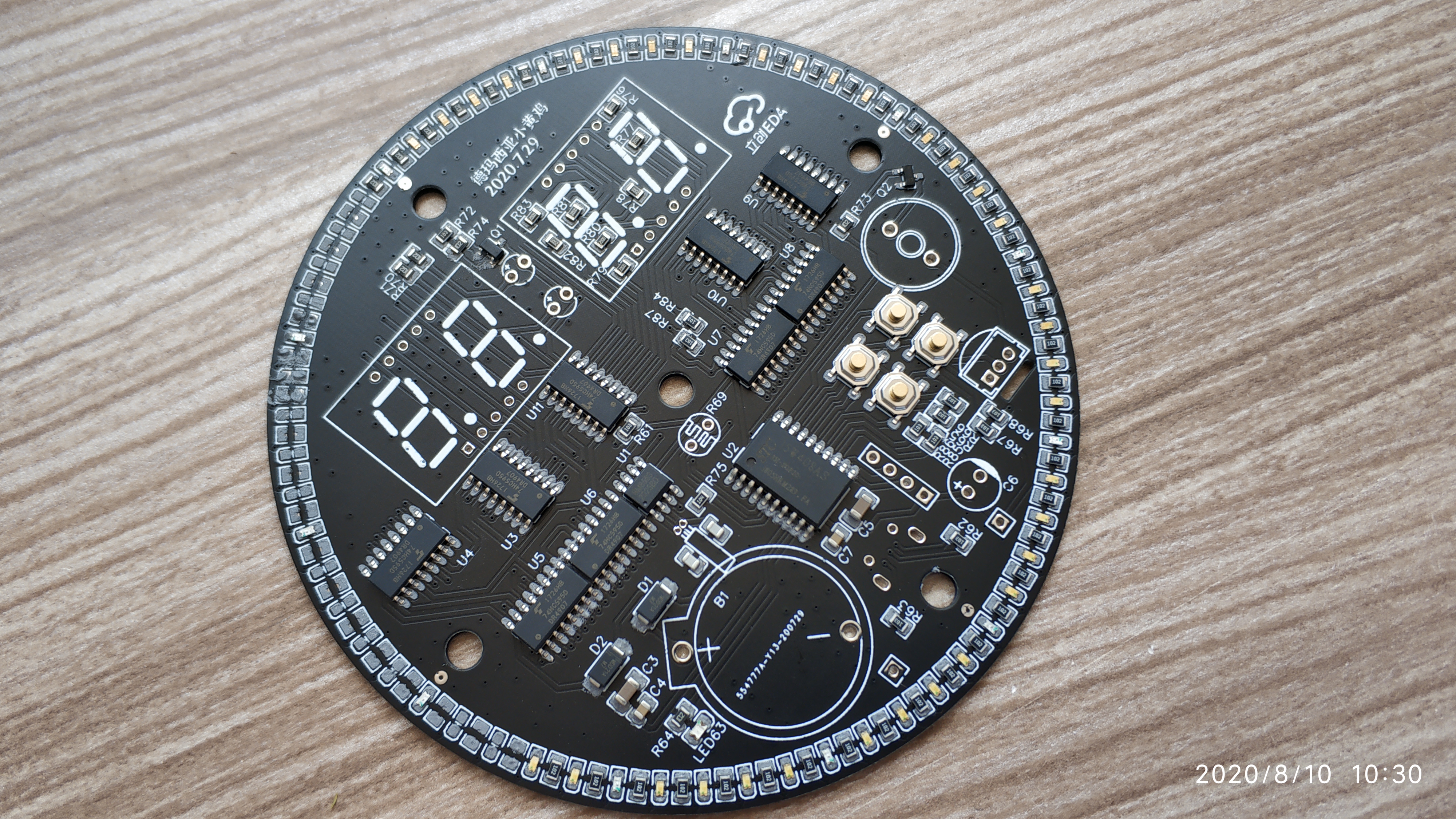

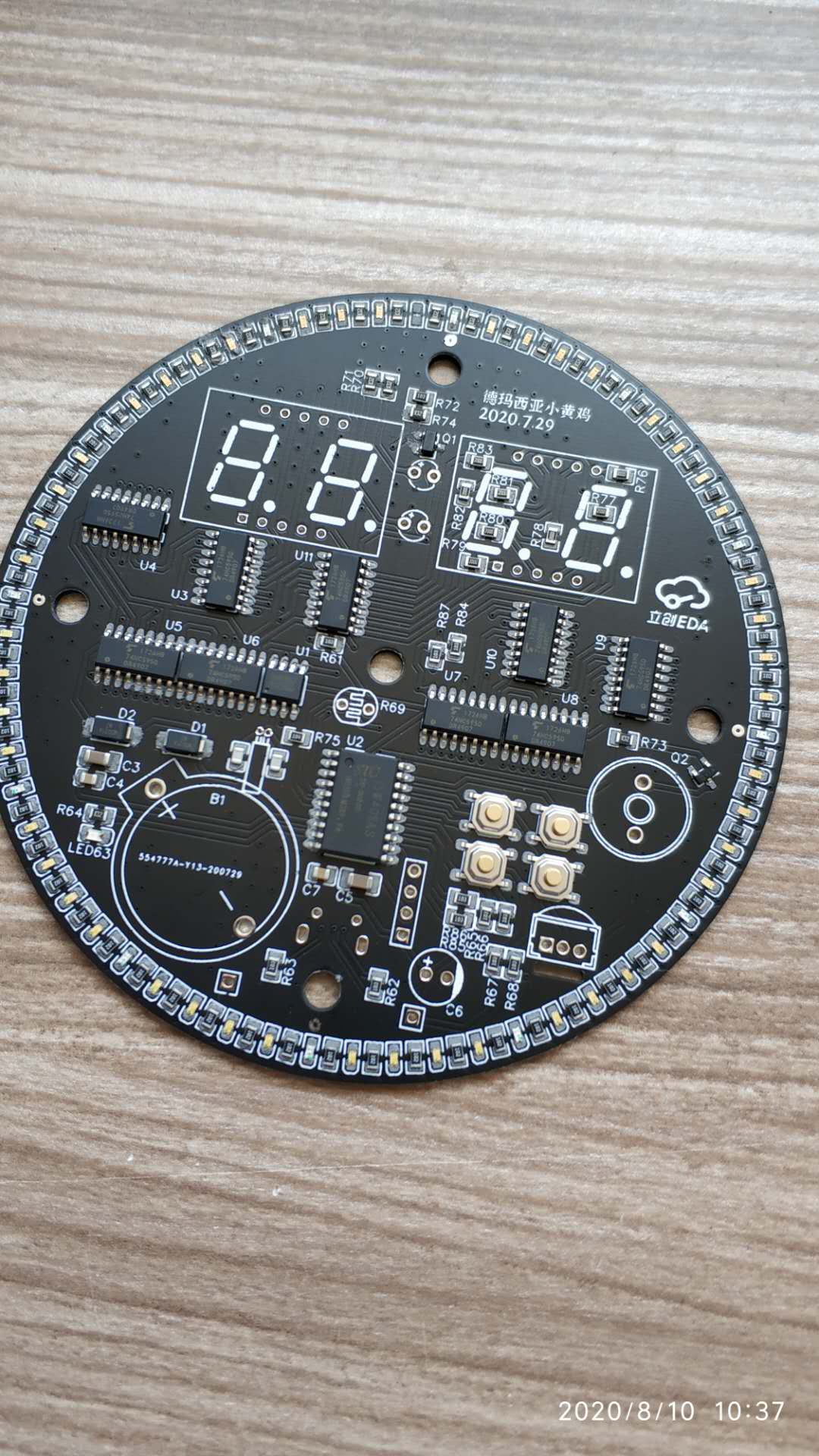

使用48颗高亮白色LED+12颗橙色LED作为秒针,4位白色数码管显示月、日、周、时、分、温度,配有蜂鸣器,可以实现闹钟功能,软件上使用PWM控制显示亮度,可根据光敏电阻自动调节亮度,现已开源,自行打板焊接下载一气呵成,为家里添一丝亮色。

哦对了,内部晶振设置为22.1184MHz









BOM

ID Name Designator Footprint Quantity BOM_Supplier BOM_Supplier Part
1 D-G080508G1 LED65,LED64 LED-TH_BD4.3-P2.54 2 LCSC C107402
2 D-G080508G1 LED63 LED0805-RD 1 LCSC C107402
3 32.768KHz X1 OSC-TH_BD2.0-P0.70-D0.3 1 LCSC C2236
4 K2-3.6×6.1_SMD KEY1,KEY2,KEY3,KEY4 SW-SMD_4P-L5.1-W5.1-P3.70-LS6.5 4 LCSC C118141
5 ORH-W46G LED52,LED5,LED10,LED3,LED9,LED2,LED8,LED4,LED7,LED1,LED41,LED6,LED15,LED42,LED14,LED43,LED13,LED44,LED12,LED45,LED50,LED11,LED20,LED49,LED19,LED48,LED18,LED47,LED17,LED46,LED55,LED16,LED36,LED54,LED53,LED37,LED51,LED38,LED60,LED39,LED59,LED40,LED31,LED58,LED57,LED32,LED56,LED33,LED21,LED34,LED22,LED35,LED26,LED23,LED24,LED27,LED25,LED28,LED30,LED29 LED0603-R-RD 60 LCSC C205448
6 TM74HC595D U8,U9,U7,U6,U5,U4,U3,U10,U11 SOP-16_L10.0-W3.9-P1.27-LS6.0-BL 9 LCSC C79097
7 micro USBFemale USB1 MICRO-USB-SMD_5P-P0.65-H-F_C10418 1 LCSC C10418
8 HDR-M-2.54_1x1 J1,J3 HDR-M-2.54_1X1 2 LCSC C81276
9 STC15W408AS-35I-SOP20 U2 SOIC-20_L13.0-W7.6-P1.27-LS10.6-BL 1 LCSC C43657
10 BM8563ESA_C269877 U1 SOP-8_L5.0-W4.0-P1.27-LS6.0-BL 1 LCSC C269877
11 SLR0522DWC3BD LED62,LED61 LED-SEG-TH_10P-L25.0-W17.5-P2.54-S14.8-BL 2 LCSC C225927
12 AO3404A_C347497 Q1 SOT-23-3_L3.0-W1.7-P0.95-LS2.9-BR 1 LCSC C347497
13 DC-005-20A_C136744 DC1 DC-IN-TH_DC-005-20A 1 LCSC C136744
14 GL5539 R69 RES-TH_L5.1-W4.3-P3.40-D0.5 1 LCSC C125630
15 100nF C7,C4 C0805 2 LCSC C1760
16 1K R70,R77,R71,R78,R76,R79,R80,R81,R83,R64,R82 R0805 11 LCSC C25623
17 470uF C6 CAP-TH_BD6.3-P2.50-D1.0-FD 1 LCSC C43328
18 10uF C5,C3 C1206 2 LCSC C469549
19 PMBT3904,215 Q2 SOT-23_L2.9-W1.3-P0.95-LS2.4-BR 1 LCSC C8667
20 M7_C95872 D1,D2 DO-214AC_L4.3-W2.7-LS5.3-RD 2 LCSC C95872
21 SFN-12055PA6.5_C430917 BUZZER1 BUZ-TH_2P_SFN-12055PA6.5 1 LCSC C430917
22 1K R20,R50,R11,R12,R45,R13,R44,R14,R43,R15,R42,R41,R6,R30,R28,R25,R27,R24,R26,R23,R29,R35,R22,R21,R34,R7,R8,R9,R10,R5,R33,R56,R4,R3,R57,R32,R58,R31,R59,R40,R60,R39,R38,R72,R51,R52,R1,R53,R37,R54,R36,R73,R55,R16,R2,R17,R46,R47,R18,R48,R19,R49 R0805 62 LCSC C25612
23 10K R68,R67,R66,R65,R84,R74,R63,R87,R86,R85,R62,R61 R0805 12 LCSC C25612
24 100K R75 R0805 1 LCSC C25612
25 HX20007-3A CN1 CONN-TH_3P-P2.00_HX20007-3A 1 LCSC C442176
26 HDR-M-2.54_1x4 J2 HDR-M-2.54_1X4 1 LCSC C124378
27 15pF C2,C1 C0805 2 LCSC C152847
28 CR2032-BS-2-1 B1 BAT-TH_BS-2-1 1 LCSC C70376

展开

工程成员

登录注册之后才可以进行评论操作
工程所有者当前已关闭评论
征集令发布者当前已关闭评论
全部评论 37

Wu999

@mcu2011h  发的链接过期了哦,能重新发一下吗?

2020-09-18 21:18:43
回复

Wu999

@mcu2011h  谢谢,关注你跟你学习。物料到期了,板子还没到。哈哈

2020-09-18 13:10:58
回复

mcu2011h

@Wu999  已发,看下私信

2020-09-16 14:08:45
回复

Wu999

已经打板,谢谢分享

2020-09-16 10:03:03
回复

Wu999

@mcu2011h  你好,源代码可以分享出来学习学习吗?

2020-09-16 10:02:33
回复

mcu2011h

@skygz  应该是你的数码管的引脚定义不一样,闹钟功能比较一下设置的时间和当前时间就可以了,当时着急发布,没写这块

2020-09-11 13:03:38
回复

skygz

片选脚位就是你分享的PCB和原理图, 我也没改过...  我重新调整一下顺序 可以正常显示了.   BEEP貌似还没正式使用吧?  以为会有闹钟或整点报时用的

2020-09-11 11:49:43
回复

mcu2011h

@skygz  可能你的数码管片选脚位不同吧,四个相同的数字是星期几,共阳数码管的代码可以正常显示了吧除了顺序不对?

2020-09-10 14:02:56
回复

skygz

看你视频, 一会显示 4个4,   我这里是显示4个3,   这个是表示是什么来的?

2020-09-09 13:31:05
回复

skygz

@mcu2011h    参数的a1,a2,a3,a4  段码的位 顺序是不是不对啊,  我直接设置 a1=0  a2=1 a3=2 a4=3,   数码管显示的出的顺序是10 32    不是  0123,     原理图数码管的位顺序也是  SEG2, SEG1, SEG4, SEG3

2020-09-09 13:14:52
回复

mcu2011h

共阳型数码管Hex文件已上传至附件,引脚要与BOM中的数码管能对应起来才可以替换

2020-09-08 11:13:33
回复

mcu2011h

@skygz  共阳显示改法,段码表不要动,只改图片中的共阳.png

2020-09-08 11:04:40
回复

skygz

@mcu2011h    就是 片选数据这里  不知怎改了,   不该亮的段 会微亮

2020-09-06 01:03:18
回复

mcu2011h

@skygz  内部晶振22.1184MHz,共阳数码管改Display中,a1a2a3a4赋值语句前加~取反,相应的片选数据也要反过来

2020-09-05 19:35:12
回复

skygz

改用共阳数据管,
SegDataBit知道怎么改
可void display(unsigned char a1,a2,a3,a4) 里怎么改?

2020-09-05 18:54:35
回复

skygz

STC烧写参数有特殊要求吗, 还是默认即可

2020-09-05 17:22:17
回复

mcu2011h

@w0515  DS18B20的Data引脚

2020-09-03 11:24:05
回复

蓝鲸天空

连接器上的DSD信号做什么用的呀?

2020-09-03 10:39:58
回复

mcu2011h

@kady810119  已上传到附件了

2020-09-02 09:34:49
回复

kady810119

链接过期了,已经点赞和收藏了,再发一下链接!

2020-09-01 15:46:59
回复

ycygxlz

谢谢

2020-08-25 19:41:21
回复

mcu2011h

@skygz  绝不允许吃灰
链接:https://pan.baidu.com/s/1SOln2LQ68zg5ltQzYZY2Rg
提取码:a123

2020-08-24 17:35:54
回复

mcu2011h

链接:https://pan.baidu.com/s/1SOln2LQ68zg5ltQzYZY2Rg
提取码:a123
出了趟差,没顾上这里,不好意思了大家,重新分享源码了

2020-08-24 17:35:06
回复

tfsuces

@ycygxlz  我给你一个,你看一下私信。

2020-08-24 17:15:18
回复

tfsuces

@skygz  我给你一个,你看私信。

2020-08-24 17:14:19
回复

skygz

@ycygxlz  没有密码,一直不见回复。

2020-08-23 22:03:25
回复

ycygxlz

@skygz  有密码了吗,上次给我的一个链接失效的,你有就分享一下吧,谢谢

2020-08-23 21:08:06
回复

ycygxlz

@mcu2011h  连接过期了

2020-08-23 14:03:22
回复

skygz

前天就点赞并私信你了, 板也打样了并发货了, 也没见给程序包的密码啊。。。难道要留着吃灰了。。

2020-08-21 14:30:59
回复

四章纪野

@mcu2011h   老弟,看来你是下巨资?

2020-08-20 16:07:24
回复

tfsuces

@mcu2011h  你发个链接,我们帮你投票。

2020-08-20 15:42:54
回复

mcu2011h

大哥大姐弟弟妹妹们帮我微信投票啊,软硬件全开源

2020-08-20 13:09:58
回复

mcu2011h

@ycygxlz  链接:https://pan.baidu.com/s/1XAOAdxuuNmlsRB1V67h6jw
提取码:a123
不好意思,刚看到你的留言

2020-08-20 13:09:09
回复

mcu2011h

@四章纪野  钢网啊老弟

2020-08-20 13:06:48
回复

四章纪野

你的焊锡膏 怎么点得这么均衡的?

2020-08-20 11:13:01
回复

ycygxlz

你好,已经点赞和收藏了,什么时候把解压密码发我一下,谢谢

2020-08-17 21:06:13
回复
