标准版 TPS43060 升压模块
简介：300kHz下效率高但是纹波较大，600kHz纹波小但是发热稍大。外加散热支持最高10A输入。耐压根据MOS管和电容而定。
开源协议: CC-BY-NC 3.0
描述

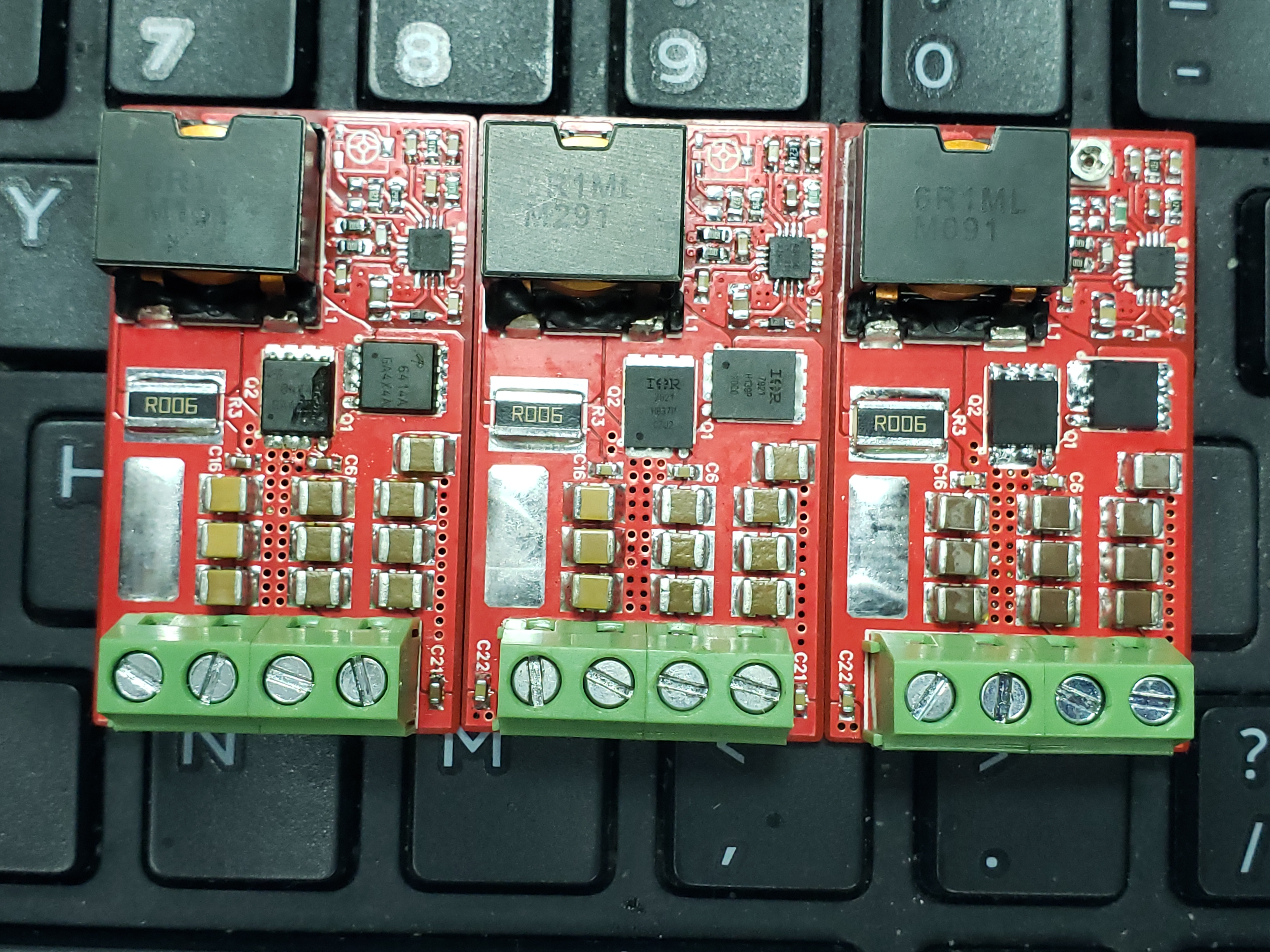

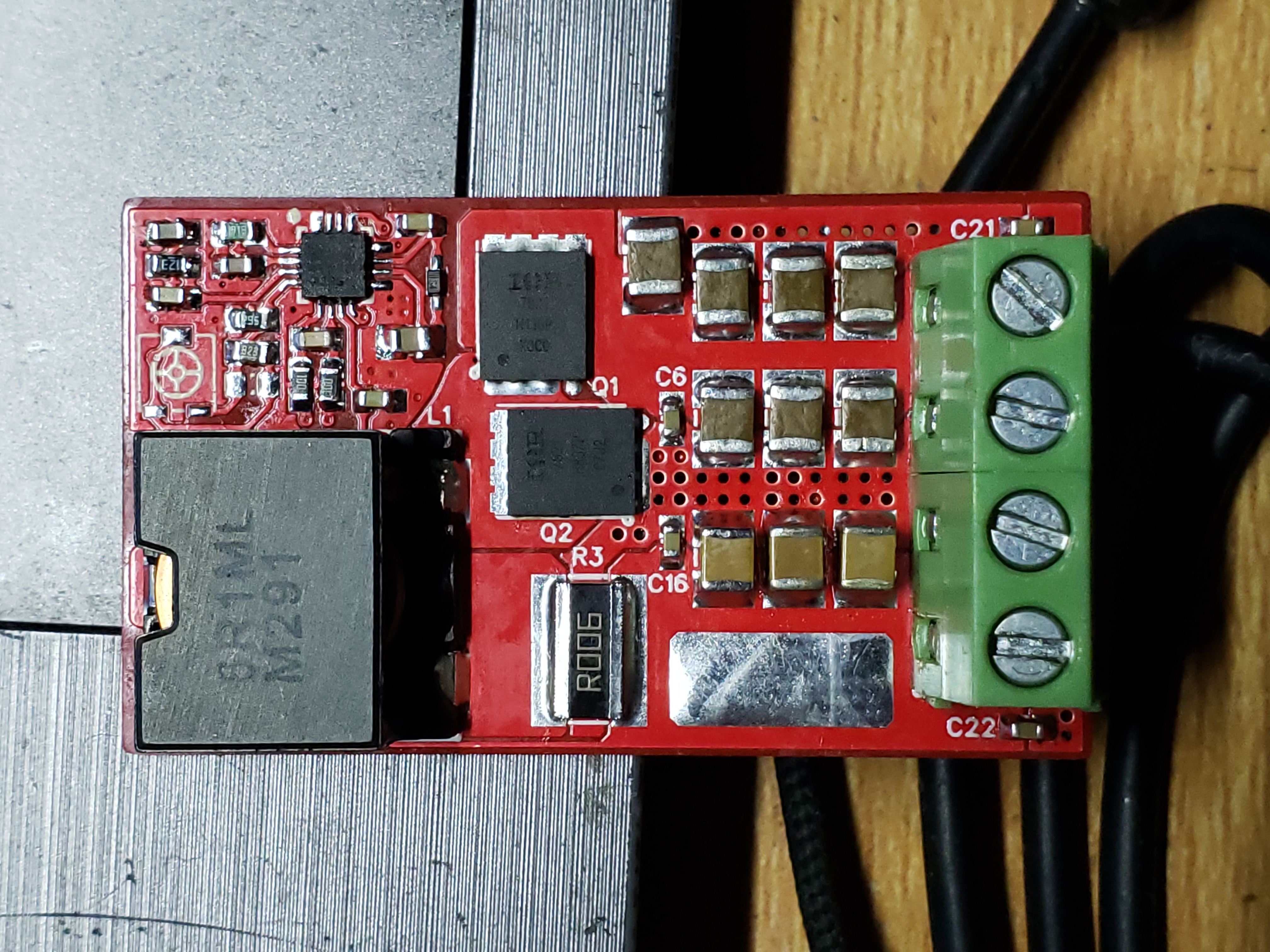

迷你升压模块，最高10A输入
| ID | Name | Designator | Footprint | Quantity |
|---|---|---|---|---|
| 1 | 10u | C1 | C_0805 | 1 |
| 2 | 100n | C2,C5,C6,C16,C20,C21,C22 | C_0603 | 7 |
| 3 | 33n | C3 | C_0603 | 1 |
| 4 | 1.5n | C4 | C_0603 | 1 |
| 5 | 10u | C7,C8,C9,C10,C11,C12,C13,C17,C18,C19 | C_1210 | 10 |
| 6 | 0 | C14 | C_0603 | 1 |
| 7 | 100p | C15 | C_0603 | 1 |
| 8 | 1N4148WT | D1 | SOD-523 | 1 |
| 9 | 1m | L1 | CDEP147 | 1 |
| 10 | WJ2EDGVC-5.08-2P | P1,P2 | 5.08-2P | 2 |
| 11 | IRFH7921 | Q1,Q2 | SON-8_5MMX6MM | 2 |
| 12 | 10k | R1 | R_0603 | 1 |
| 13 | 120k | R2 | R_0603 | 1 |
| 14 | 0.006 | R3 | 1225 | 1 |
| 15 | 220k | R5 | R_0603 | 1 |
| 16 | 12k | R6 | R_0603 | 1 |
| 17 | 500k | R7 | RES-ADJ_EVM3X3 | 1 |
| 18 | 10 | R8,R9 | R_0603 | 2 |
| 19 | TPS43060RTET | U1 | QFN-16-EP_3X3X05P | 1 |
展开
