标准版 【20201005更新】TMC2225步进电机驱动器-双层板
简介：tmc2225步进电机驱动器，方案已验证
开源协议: GPL 3.0
描述

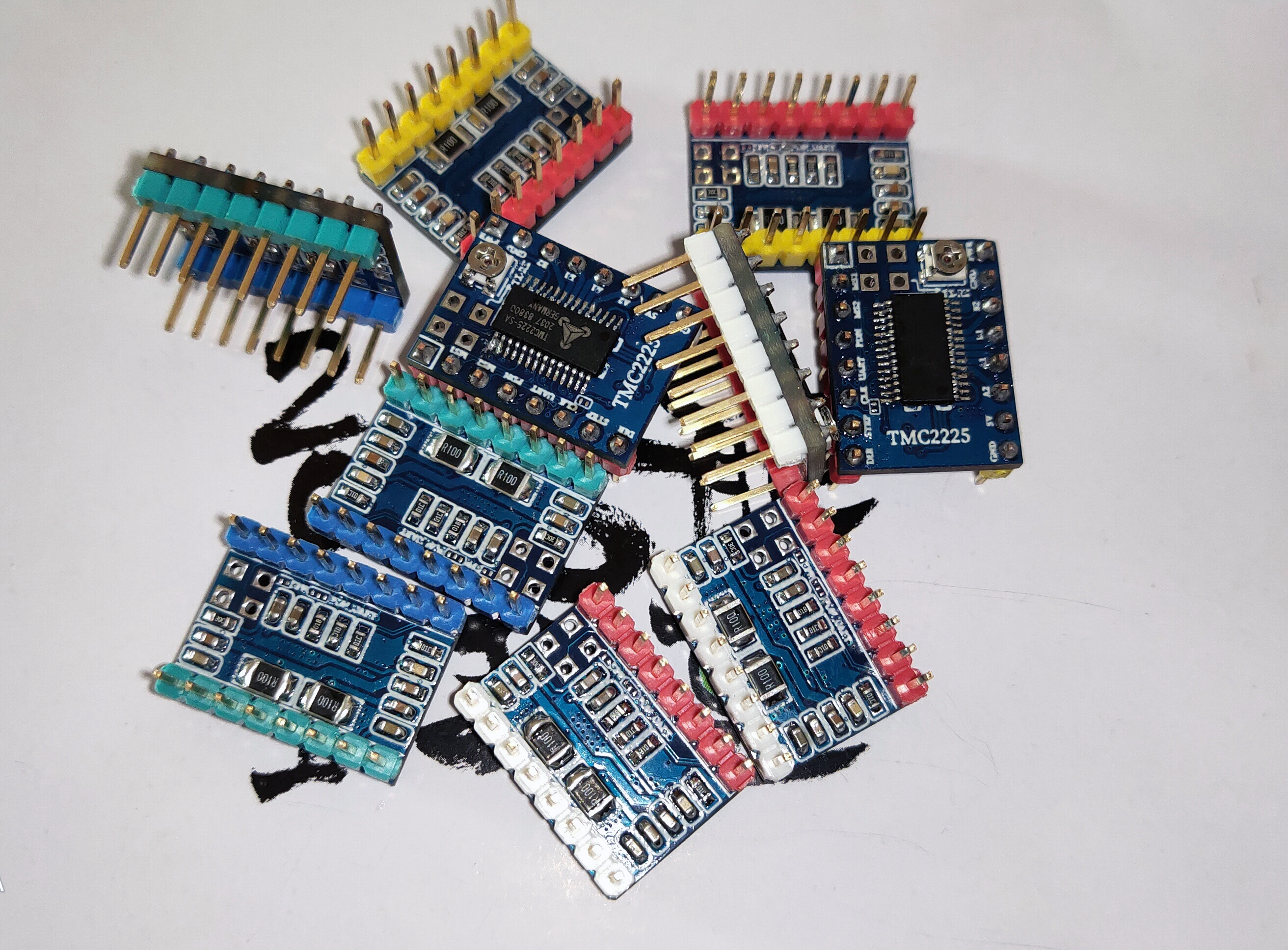

（图片由评论区大佬提供）

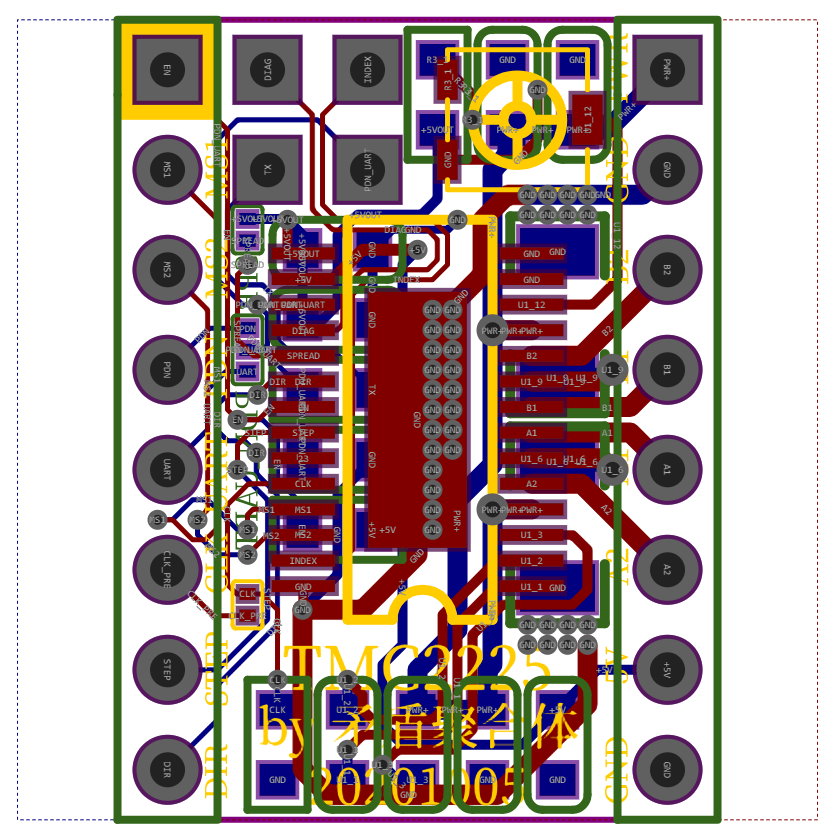

(2020年10月5日03点11分)替换了线圈电流采样电阻封装，将0603替换为更大功率的1206；将除TMC2225芯片与贴片电位器之外的元件全部放置在底层；重新布线，将线圈电流采样电阻走线加粗至合理宽度
| ID | Name | Designator | Footprint | Quantity |
|---|---|---|---|---|
| 1 | 223 | C1 | C0603 | 1 |
| 2 | 104 | C2,C4,C5 | C0603 | 3 |
| 3 | 10u | C3,C8 | C0603 | 2 |
| 4 | 4.7uF | C6 | C0603 | 1 |
| 5 | 2.2uF | C7 | C0603 | 1 |
| 6 | jumper_2pin | J1,J2 | JUMPER_2PIN | 2 |
| 7 | jumper_3pin | J3 | JUMPER_3PIN | 1 |
| 8 | HDR-M-2.54_1x8 | J4,J5 | HDR-M-2.54_1X8 | 2 |
| 9 | 100mR | R1,R2 | R1206 | 2 |
| 10 | 20k | R3 | R0603 | 1 |
| 11 | 1k | R4 | R0603 | 1 |
| 12 | 10k | R5,R6,R7 | R0603 | 3 |
| 13 | 20K | R8 | RES-ADJ_EVM3X3 | 1 |
| 14 | HDR-M-2.54_1x1 | TP1,TP2,TP3,TP4 | HDR-M-2.54_1X1 | 4 |
| 15 | TMC2225-SA-T | U1 | HTSSOP-28_L9.8-W4.5-P0.65-LS6.6-BL-EP | 1 |
