标准版 [LM358]DC恒流控制器

简介:ATZ_CTRL01,基于LM358制作的DC电源的CC恒流控制器

开源协议: CC-BY-NC-SA 3.0

(未经作者授权,禁止转载)

创建时间: 2020-10-10 22:51:24
更新时间: 2023-05-02 16:43:13
描述

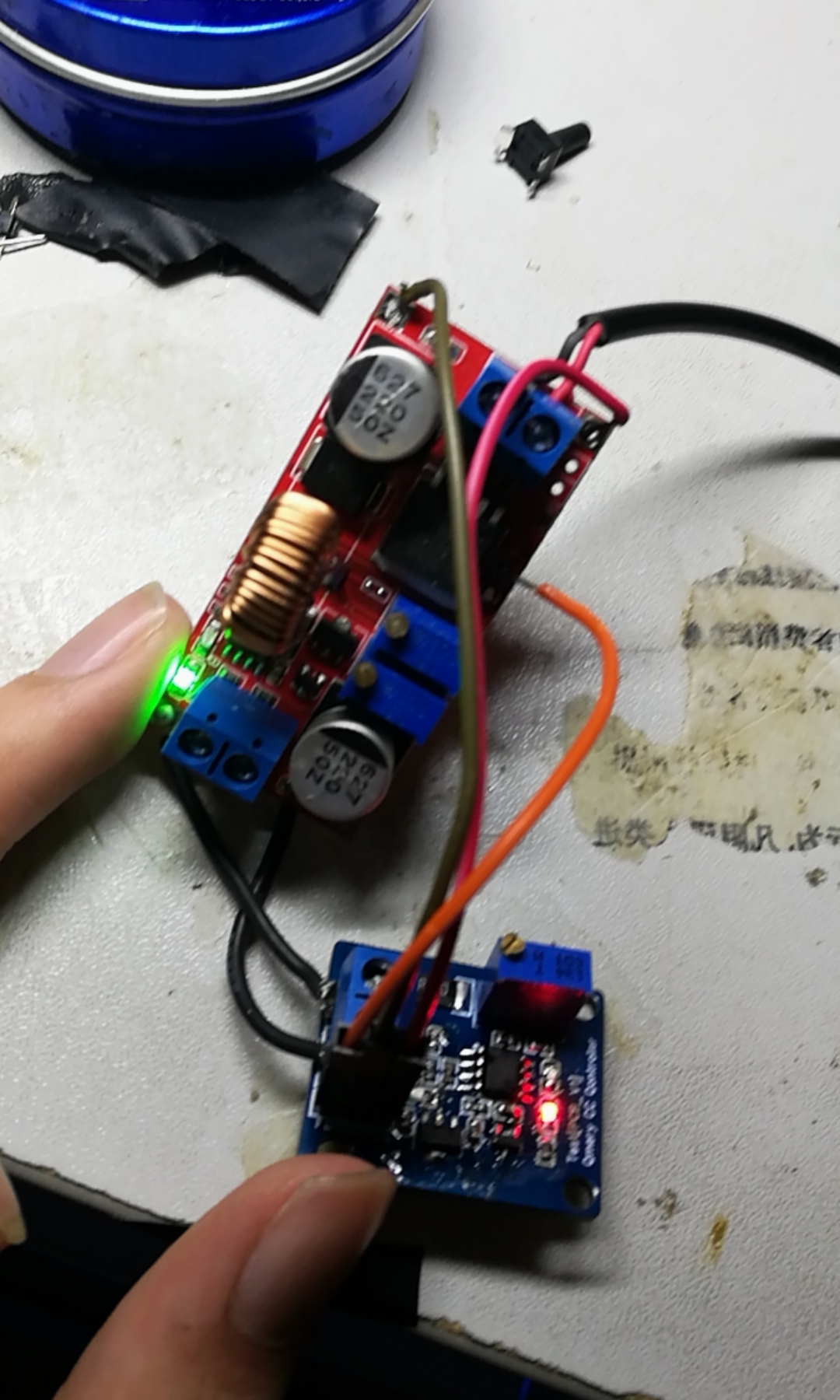

### 模块性质 DC-DC模块的控制器,用于设定其恒流大小 ### 模块参数 搭载LM358双运放 3颗LED表示恒流恒压状态 一个FB输出,一个30V以内的直流供电口 感谢EAEA的恒流控制电路[前往看看](https://oshwhub.com/eaea/tao-baoxl4015-xiang-ya-mu-kuai) ![](//image.lceda.cn/pullimage/17oNCSkCPOZpKiU8TilOzOVEaGWtVle0dvcD1iBb.jpeg)
设计图
原理图
1 /
未生成预览图,请在编辑器重新保存一次
ID Name Designator Footprint Quantity BOM_Supplier BOM_Manufacturer BOM_Manufacturer Part BOM_Supplier Part
1 2.2K R1 R0603 1 LCSC UniOhm 0603WAJ0222T5E C25992
2 68nF C2 C0603 1 LCSC Huaxin S&T 0603B683K500CT C335533
3 91K R8 R0603 1 LCSC UniOhm 0603WAF9102T5E C23265
4 10K R9 R0603 1 LCSC YAGEO RC0603FR-0710KL C98220
5 NC R6,R7 R0603 2 LCSC YAGEO RC0603FR-0710KL C98220
6 10nF C3 C0603 1 LCSC YAGEO CC0603KRX7R9BB103 C100042
7 绿 LED3 LED0603-R-RD 1 LCSC Orient ORH-G36G C205443
8 DSS34_C511866 D1 SOD-123FL_L2.7-W1.8-LS3.8-RD 1 LCSC Bourne Semicon (Shenzhen) DSS34 C511866
9 10K R5 RES-ADJ-TH_3P-L10.0-W10.0-P2.50-L 1 LCSC Chengdu Guosheng Tech 3296W-1-103 C118954
10 100nF C1 C0603 1 LCSC SAMSUNG CL10B104KB8NNNC C1591
11 1uF C4 C0603 1 LCSC TAIYO YUDEN UMK107AB7105KA-T C105174
12 PZ254V-11-03P H1 HDR-TH_3P-P2.54-V-M 1 LCSC XFCN PZ254V-11-03P C492402
13 LED2 LED0603-R-RD 1 LCSC EVERLIGHT 19-217/BHC-ZL1M2RY/3T C72041
14 DB126V-5.0-2P U1 CONN-TH_2P-P5.00_L7.8-W10.0 1 LCSC DIBO DB126V-5.0-2P C395849
15 1K R4,R3 R0603 2 LCSC FH RS-03K1001FT C115325
16 TL431BQDBZR U3 SOT-23-3_L2.9-W1.6-P1.90-LS2.8-BR 1 LCSC Texas Instruments TL431BQDBZR C190245
17 71.5K R2 R0603 1 LCSC UniOhm 0603WAF7152T5E C23103
18 0.05 RCS R2512 1 LCSC PSA FMF25FPJR050-LHL C105392
19 78L05 U2 SOT-89-3_L4.5-W2.5-P1.50-LS4.2-BR 1 LCSC SK 78L05 C112446
20 LM358S_C408270 U4 SOP-8_L4.9-W3.9-P1.27-LS6.0-BL 1 LCSC Slkor(SLKORMICRO Elec.) LM358S C408270
