标准版 EPB-INBX32V3251DA_EQModule

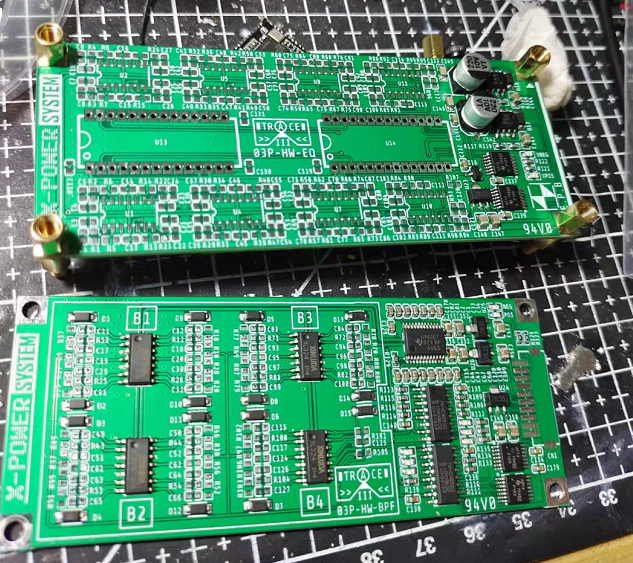

简介:DIXT-1300-EXTREME板卡(EQ和滤波器模块)

开源协议: CC-BY-NC-SA 3.0

(未经作者授权,禁止转载)

创建时间: 2021-08-19 11:30:37
更新时间: 2021-11-17 21:47:06
描述
![image.png](//image.lceda.cn/pullimage/H5rD9FKOy0nmT2YtmbEdK28l7vIvHDkFV516n3r9.png)
设计图
原理图
1 /
PCB
1 /
未生成预览图,请在编辑器重新保存一次
ID Name Designator Footprint Quantity
1 475/16V C3 C0603 1
2 104/16V C4,C98,C116 C0603 3
3 0.1u C5,C6,C7,C8,C9,C10,C21,C22,C23,C24,C25,C26,C27,C28,C35,C36,C37,C38,C39,C40,C41,C42,C53,C54,C55,C56,C57,C58,C59,C60,C69,C70,C71,C72,C73,C74,C75,C76,C85,C86,C87,C88,C89,C90,C91,C92,C101,C102,C103,C104,C105,C106,C107,C108 C0603 54
4 104/25V C13,C14,C15,C16,C45,C46,C47,C48,C77,C78,C79,C80,C111,C112,C113,C114,C118,C119,C130,C131,C132,C133,C137,C139,C19,C20,C61,C62,C95,C96,C124,C125,C134,C135,C136,C138,C140,C178,C179 C0603 39
5 106/25V C120,C121,C122,C123 C0603 4
6 100u/25V C141,C142 EC_CAP_6X5.3 2
7 106/25V C143,C144,C153,C154 C0805 4
8 104/25V C145,C146,C151,C152 C0805 4
9 106/16V C147,C148,C149,C150 C0805 4
10 SBAV70LT3G D16 SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR-CW 1
11 1N4148WS D17,D18,D1,D2,D3,D4,D5,D6,D7,D8,D9,D10,D11,D12,D13,D14,D15 SOD-123W_L2.9-W2.1-LS4.4-RD 17
12 220-2SMT-2*10PH=4.3 H1 HDR-SMD_20P-P2.00-V-R2-C10-S2.00-S6.0 1
13 LED-0603_G LED1,LED4,LED5,LED6,LED7,LED8,LED9,LED10 LED0603_GREEN 8
14 LED-0603_R LED2,LED3 LED0603_RED 2
15 560R R1 R0603 1
16 1k R2,R3,R4,R6,R7,R8,R13,R14,R15,R16,R21,R22,R23,R24,R29,R30,R31,R32,R33,R34,R35,R36,R39,R40,R41,R42,R47,R48,R49,R50,R57,R58,R59,R60,R61,R62,R63,R64,R65,R66,R67,R68,R73,R74,R75,R76,R83,R84,R85,R86,R89,R90,R91,R92 R0603 54
17 75K R5 R0603 1
18 100K R93,R96,R98,R99 R0603 4
19 7.5K R94,R95 R0603 2
20 3K R107 R0603 1
21 20K R117,R120,R121,R122,R110,R111,R123,R124 R0603 8
22 4.7K R118,R119 R0603 2
23 TL074CPWR U1,U2,U4,U5,U7,U8,U10,U11,U3,U6,U9,U12 PG-DSO-14_L8.8-W4.0-P1.27-LS6.0-BL 12
24 NJU7305L U13,U14 SDIP-28 2
25 74HCT14 U18,U19,U15 TSSOP-14_L5.0-W4.4-P0.65-LS6.4-TL 3
26 EEI_TECHNOLOGY_LOGO U20 EEITECHNOLOGY_LOGO 1
27 LM317LMX U21 SOIC-8_L4.9-W3.9-P1.27-LS6.0-TR 1
28 LM337LMX U22 SOIC-8_L4.9-W3.9-P1.27-LS6.0-TR 1
29 AMS1117-3.3 U23 SOT-89-3_L4.5-W2.5-P1.50-LS4.2-TL 1
30 106/16V C1,C2,C33,C34,C43,C44,C67,C68,C81,C82,C109,C110,C115,C128,C129 C0603 15
31 225/16V C11,C17,C29 C0603 3
32 332/16V C12,C18 C0603 2
33 822/16V C30,C32 C0603 2
34 105/16V C31,C49,C51 C0603 3
35 203/16V C50 C0603 1
36 153/16V C52 C0603 1
37 684/16V C63,C65,C117 C0603 3
38 333/16V C64,C66 C0603 2
39 474/16V C83,C93,C97,C126 C0603 4
40 563/16V C84,C94 C0603 2
41 334/16V C99 C0603 1
42 154/16V C100 C0603 1
43 683/16V C127 C0603 1
44 226/10V C155,C156 C0805 2
45 CONN_ZH1.5_10P CN1,CN2 CONN-SMD_ZH1.5-10P_SMD1 2
46 6.8K R9,R10,R28,R37,R38,R55,R69,R70,R87,R88 R0603 10
47 30K R11,R12,R25,R26,R43,R44,R53,R54,R71,R72,R81,R82,R100,R104 R0603 14
48 200R R17,R18,R19,R20,R45,R46,R51,R52,R77,R78,R79,R80,R102,R103 R0603 14
49 13K R27,R97,R106 R0603 3
50 10K R56,R105,R108,R109,R112,R113,R114,R115,R116,R133,R134,R135,R136 R0603 13
51 5.1K R101,R129 R0603 2
52 CD4051BCMTC U16 SOP-16_L10.3-W4.4-P1.27-LS6.2-BL 1
53 CD4052 U17 SOP-16_L10.3-W4.4-P1.27-LS6.2-BL 1
54 78L05 U24,U25 SOT-89-3_L4.5-W2.5-P1.50-LS4.2-BR 2
55 79L05 U26 SOT-89-3_L4.5-W2.5-P1.50-LS4.2-BR 1
56 74HC4067 U34 TSSOP-24_L7.8-W4.4-P0.65-LS6.4-BL 1
57 74HCT14 U36 TSSOP-14_L5.0-W4.4-P0.65-LS6.4-BL 1
