标准版 2.0!ATMEGA32U4 开发板 验证板 最小系统板

简介:本工程是用于验证立创商城8位微控制器ATMEGA32U4-AU(商城编号C44854)的方案验证板设计。(此为2.0升级版)

开源协议: CC-BY-NC-SA 3.0

发布时间:2020-03-17 23:27:11
  • 9.9k
  • 32
  • 72
描述
  1. 本工程是用于验证立创商城8位微控制器ATMEGA32U4-AU(商城编号C44854)的方案验证板设计。
  2. 本设计是一个基于ATMEGA32U4微控制器的最小系统(leonardo最小系统)
  3. ATMEGA32U4微控制器是较为常用的键鼠模拟芯片,可用其开发自定义键鼠,也可像Arduino Micro系列一样进行开发。
  4. 本设计主要包括电源电路,晶振电路,复位电路,烧录接口,micro数据传输电路,等外围辅助电路。并将所有可用接口全部引出,便于开发设计。
  5. 本设计兼容Arduino Micro系列开发板,可实现绝大部分功能,可开发一系列键盘鼠标等,例如常用的104键键盘,客制化精品GH60键盘,亦可开发较为冷门的配列,如96键、87键、75键、64键键盘等。更可以自定义键盘配列进行开发,并且易于编程。
  6. 更小的体积,能让你开发时更加大胆!创造奇迹吧!

此为2.0升级版,改进上个版本出现的所有问题(包括线路信号优化,焊接问题,调试问题等),使本项目更加成熟。 具体改进:

  1. 改进线路之间的信号干扰,更加稳定。
  2. 重新布局,体积缩小,便于开发(3*3cm以内)
  3. 更换了micro接口,较上个工程相比手焊更加容易
  4. 更换两脚无源晶振,再也不用担心手焊弄坏晶振了
  5. 解决了上个版本中复位按键变自毁按键的问题 原版淘汰工程链接: https://oshwhub.com/XIN_sk/ATMEGA32U4-kai-fa-ban-yan-zheng-

注意啦,空片子是得烧BootLoader的哟,至于哪里有bl,去问问Arduino IDE吧。文件太大传不上来......555 偷偷告诉你们,立创的32U4自带BL……真香

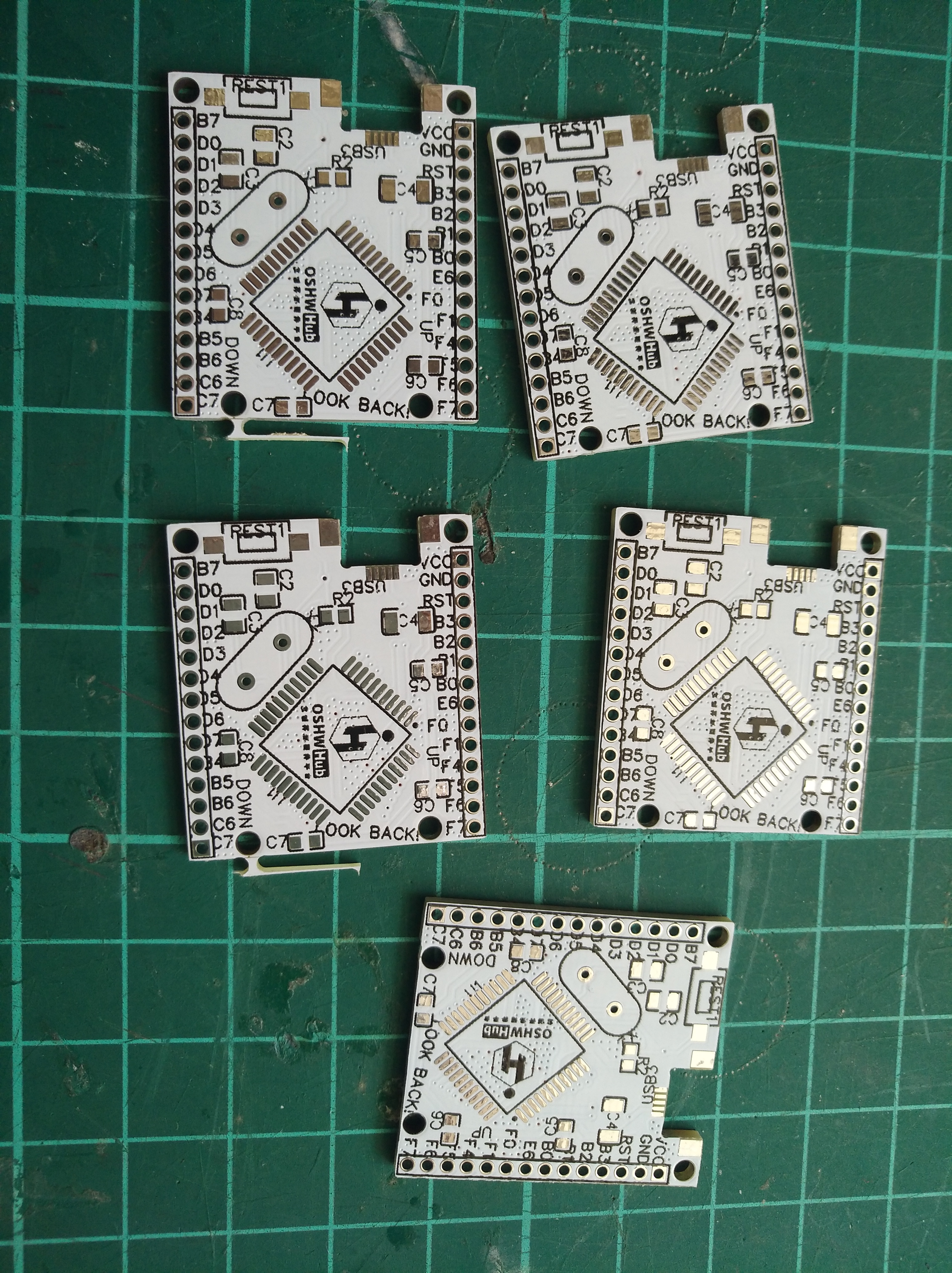

未焊接的空板子(有两片边没锣完,不知道怎么搞的……) IMG_20200325_100513.jpg 焊接好的成品 IMG_20200325_225534.jpg 先做了个小键盘,实测可行 Screenshot_20200331-005858.png

设计图
原理图
1 /
PCB
1 /
暂无
ID Name Designator Footprint Quantity BOM_Supplier BOM_Supplier Part BOM_Manufacturer BOM_Manufacturer Part
1 1uF C4,C1 C1206 2 LCSC C329965 TDK CGA5L3X7R1H105KT0Y0N
2 TS3625A REST1 KEY-SMD_L6.0-W3.5-LS8.4 1 LCSC C398053 SHOU HAN TS3625A
3 ATMEGA32U4-AU U1 QFP-44_L10.0-W10.0-P0.80-LS13.2-BL 1 LCSC C44854 MICROCHIP ATMEGA32U4-AU
4 16MHz X2 OSC-TH_L10.0-W4.5-P5.00 1 LCSC C16212 YXC X49SD16MSD2SC
5 22pF C3,C2 C0805 2 LCSC C24658 FH 0805CG220J500NT
6 100nF C8,C5,C6,C7 C0603 4 LCSC C14663 YAGEO CC0603KRX7R9BB104
7 A2005WV-14P DOWN,UP HDR-TH_14P-P2.00-V 2 LCSC C225266 Changjiang Connectors A2005WV-14P
8 10K R1,R2 R0603 2 LCSC C238881 Stackpole Elec RMCF0603JT10K0
9 22 R3,R4 R1210 2 LCSC C326900 YAGEO RC1210JR-0722RL
10 U253-051N-4BH85-SB USB3 MICRO-USB-SMD_U253-051T-4BH85-SB 1 LCSC C319177 XKB Enterprise U253-051N-4BH85-SB
