专业版 【DIY项目】基于SL2.1A的USB 2.0集线器

简介:USB2.0集线器项目

开源协议: GPL 3.0

(未经作者授权,禁止转载)

创建时间: 2023-09-28 15:05:11
更新时间: 2024-01-02 10:06:22
描述

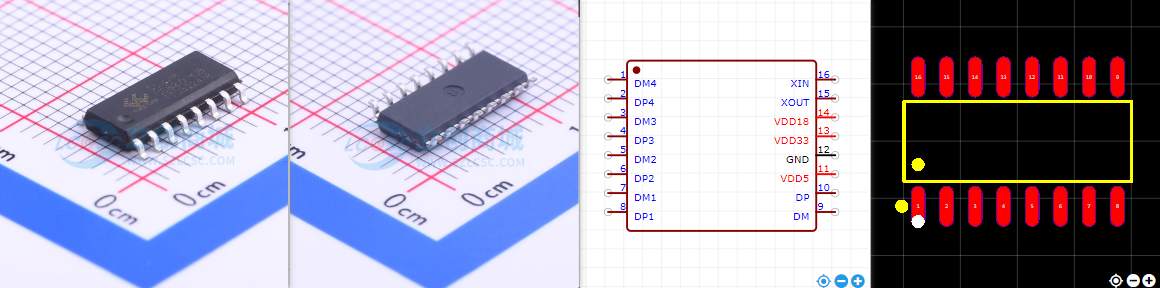

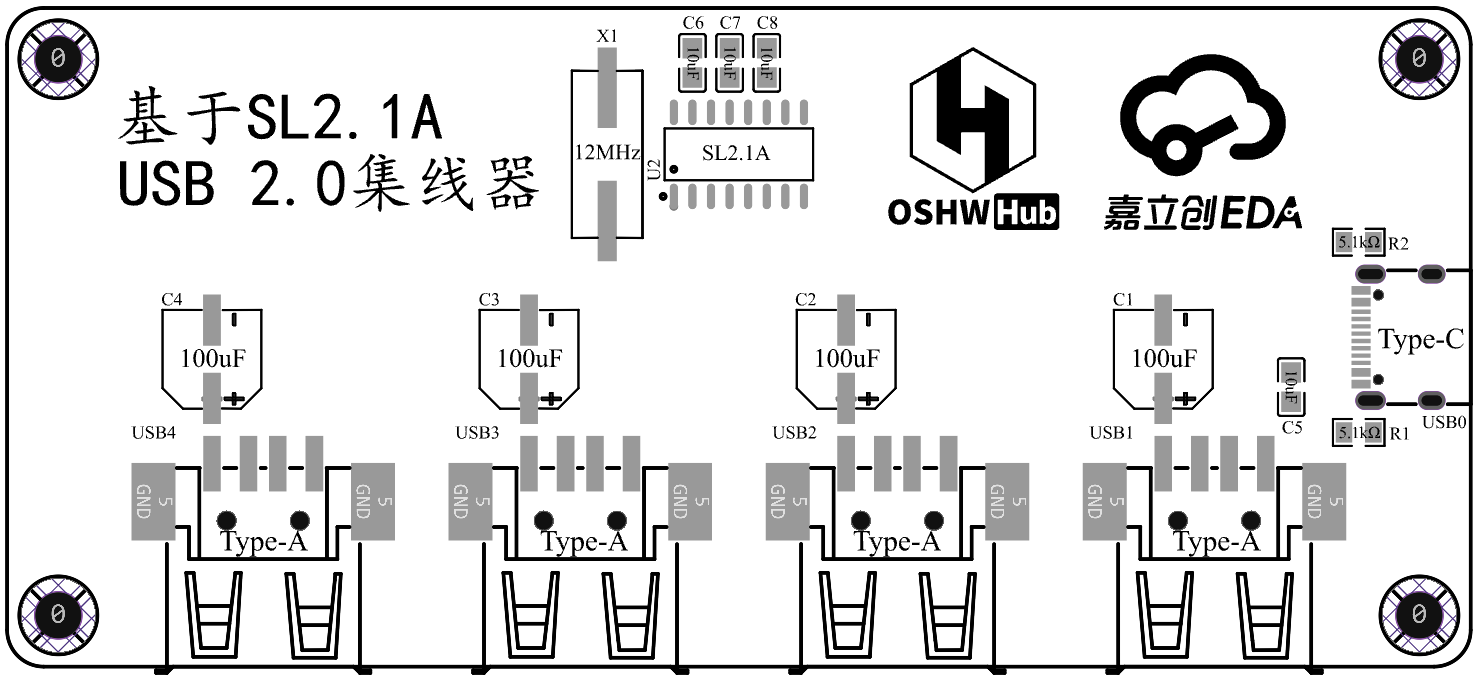

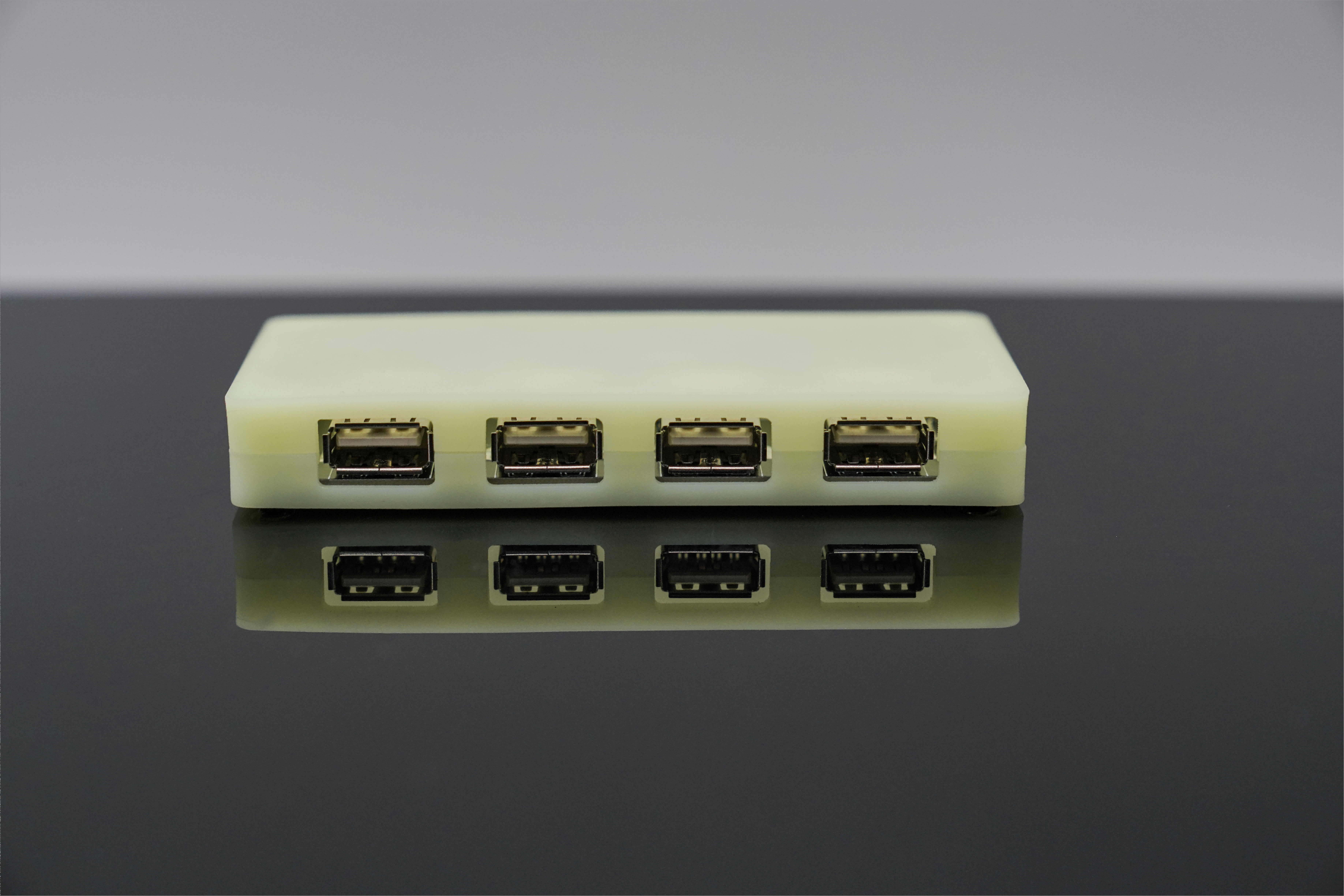

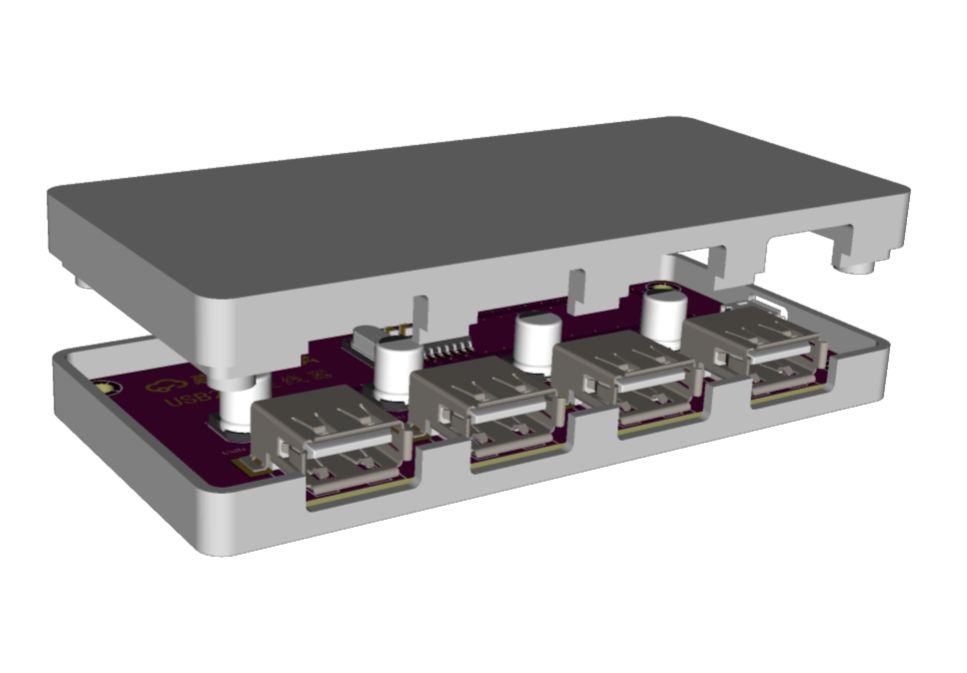

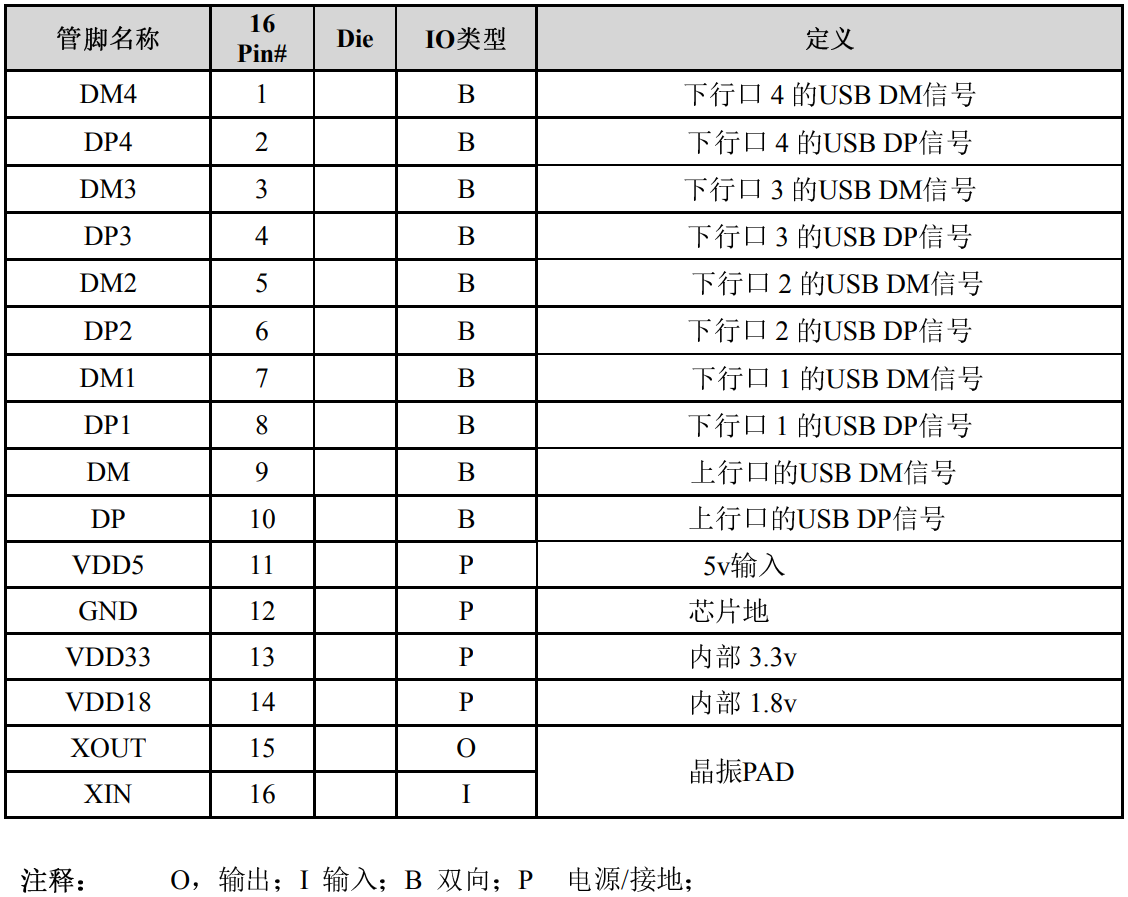

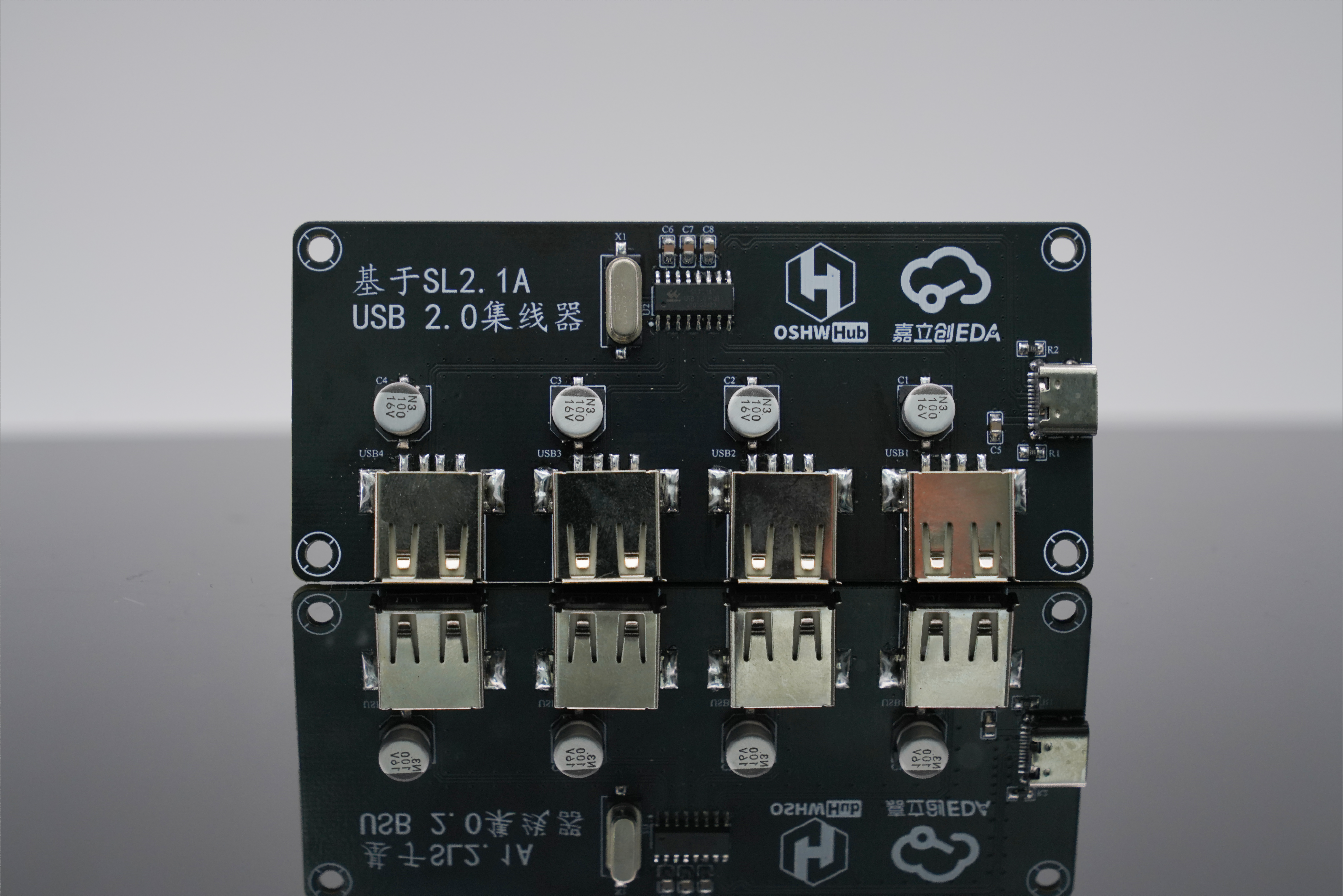

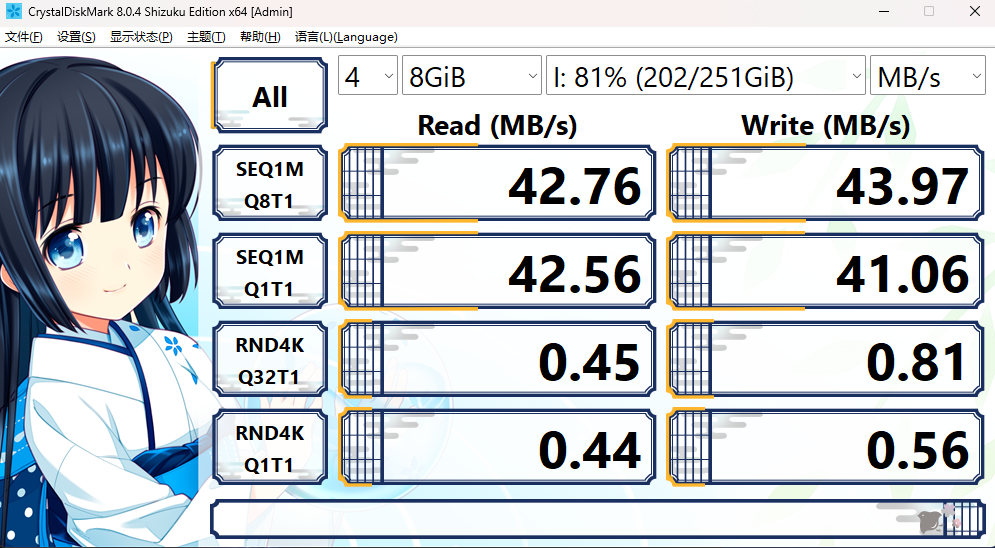

# 一、芯片介绍 SL2.1A是一颗高集成度,高性能,低功耗的USB2.0集线器主控芯片;该芯片采用STT技术,单电源供电方式,芯片供电电压为5V,内部集成5V转3.3V,只需在外部电源添加滤波电容;芯片自带复位电路,低功耗技术让他更加出众。 芯片可以使用外部晶体,也可以使用内置晶体。如果使用内置晶体,需要将芯片的XI输入接地。 **建议您使用外部晶振,使用外部晶振更加稳定**。 * 完美支持USB2.0高速(480MHz),USB2.0全速(12MHz)和低速模式(1.5MHz) * 集成12M晶体振荡器 * 集成12MHz-to-480MHz PPL(Phase Lock Loop) * 采用Single Transaction Translator(STT)技术,是*TT系列中最具成本和效率方案 * 支持自供电到总线供电的自动枚举切换 ## 商品介绍 ![SL2.1A.png](//image.lceda.cn/pullimage/ac0DSOpcfpfsgcK0PBIxLPqFHaETN6DO0XaGUgkR.png) * 品  牌: CoreChips(和芯润德) * 厂家型号: SL2.1A * 商品编号: [C192893](https://item.szlcsc.com/225853.html) * 封装:SOP-16 * 数据手册: [📁下载文件](https://atta.szlcsc.com/upload/public/pdf/source/20180522/C192893_624110D24898D57AAC785E3DF98EA862.pdf) * 方案验证板: 免费验证板 * 商品毛重: 0.28克(g) * 包装方式: 管装 ## 引脚定义 ![SL2.1A 引脚定义.png](//image.lceda.cn/pullimage/MEAve48VMX9sxYOuGiIGtSnEhFufi4NIZEK2rGzR.png) # 二、注意事项 使用Type-C版本时,应在CC1、CC2处对地下拉5.1KΩ电阻,使得C to C数据线可以正常使用,如果只使用A to C数据线,可以不焊接此处的下拉电阻。 # 三、实物验证 ## 装配图 ![基于SL2.1A的USB 2.0集线器装配图.png](//image.lceda.cn/pullimage/ogUoNn67Rwr4hB7D9aRf9O5OAanTsg8JJg583dLW.png) ## 渲染图 ![tf6Ah1NLpXrKRUnWVXaFeNGD3DOdrhdYiYsvd3PC.jpeg](//image.lceda.cn/pullimage/HUvnpDm5DOPyiemGzdzDx5d0Oj98lWy0IhH4OlTR.jpeg) ## 实物图 ![DSC00285(1)(1).png](//image.lceda.cn/pullimage/NudWRVhxLOabGPGvJaN4ymM4SjdUVLbMkQV6Zd9j.png) ![DSC00272(1)(1).png](//image.lceda.cn/pullimage/kGA9vlj3fwM4cEEhWvnoLT3QZdPRmJb09H9BnrZa.png) ## 传输速度 ![wHt2Nf9wlDhbjeE7T6NqkS2wG4WcrBNz8fF5Mw7Q.png](//image.lceda.cn/pullimage/rTAzPgUS3mo40yGxE2JP2xctxUIWR116J7oKSi3V.png)
设计图
原理图
1 /
PCB
1 /
未生成预览图,请在编辑器重新保存一次
工程视频/附件
序号 文件名称 下载次数
1

【数据手册】SL2.1A.pdf

29
