GD32F103C8T6最小系统板
专业版

GD32F103C8T6最小系统板

简介

GD32F103C8T6最小系统板

简介:GD32F103C8T6最小系统板

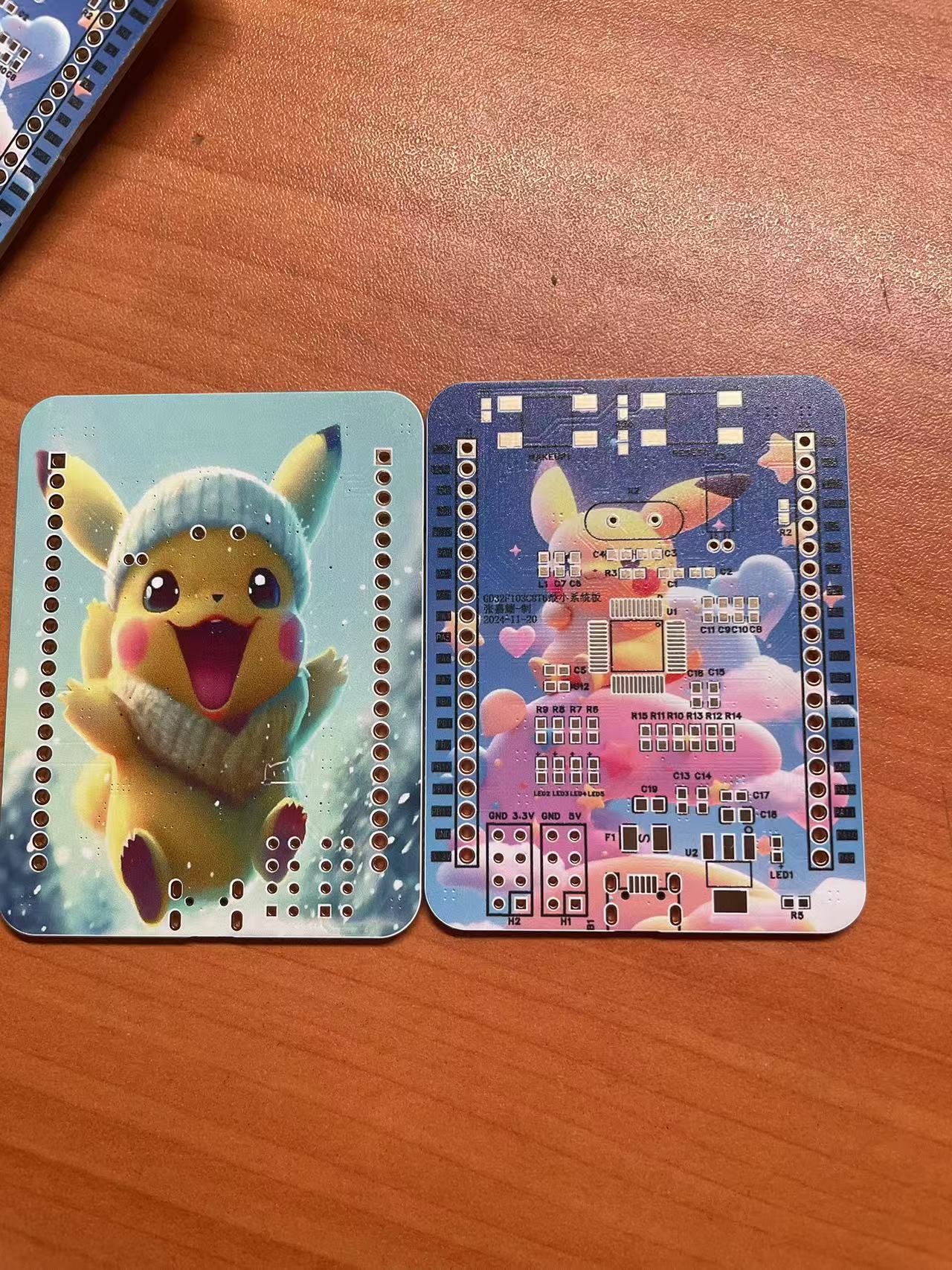

彩色丝印征集令

开源协议

GPL 3.0

(未经作者授权,禁止转载)
创建时间:2024-11-20 16:37:05更新时间:2024-12-02 09:14:42

描述



项目简介

GD32F103C8T6芯片最小系统核心板是一款专为嵌入式系统开发而设计的高性能核心板。该核心板基于GD32F103C8T6芯片,提供了完整的PCB设计文件和原理图,方便用户进行快速原型开发和项目迁移。特别值得一提的是,该核心板的设计完全兼容蓝色版本的GD32F103C8T6核心板引脚,使得用户在原有STM32项目的基础上可以无缝迁移到GD32平台,极大地简化了开发流程。

项目功能

GD32F103C8T6最小系统板以GD32F103C8T6芯片为核心,该芯片是兆易创新(GigaDevice)推出的一款高性能微控制器。其基于ARM Cortex-M3内核,主频高达108MHz,内置64KB Flash和20KB SRAM,支持多种外设接口,如USART、SPI、I2C等,适用于各种嵌入式应用场景。

系统模块

GD32F103C8T6最小系统板包含以下关键模块:

电源模块:提供稳定的3.3V供电,可能包含降压模块,用于将外部电源(如5V USB供电)转换为3.3V供单片机使用。
晶振模块:提供系统时钟信号,确保CPU和外设的正常工作。可能包含内部高速时钟(HSI)、外部高速时钟(HSE)、外部低速时钟(LSE)和内部低速时钟(LSI)。
复位电路:提供系统复位功能,确保在异常情况下系统能够恢复到初始状态。支持电源复位、系统复位和后备域复位等多种复位方式。
程序下载接口:支持JTAG、SWD等下载方式,方便用户将程序烧录到单片机中。
调试电路:提供调试接口,允许用户使用调试工具对系统进行实时调试和监控。

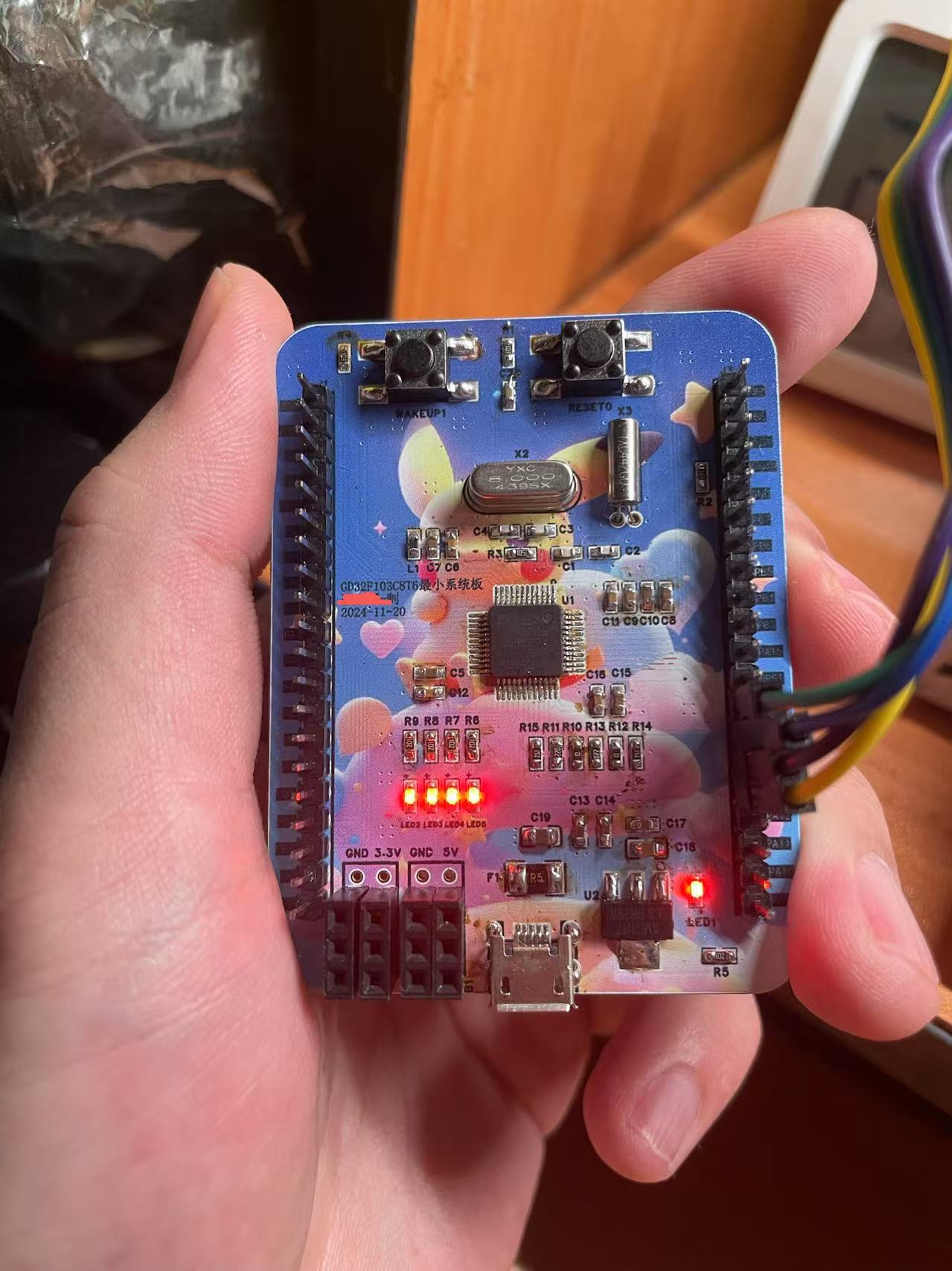

设计图
