简介:基于全志F1C200S的linux核心板,原理图来自稚晖君的planck-pi

开源协议: GPL 3.0

(未经作者授权,禁止转载)

创建时间: 2023-05-13 19:03:07
更新时间: 2024-03-28 08:26:27
描述

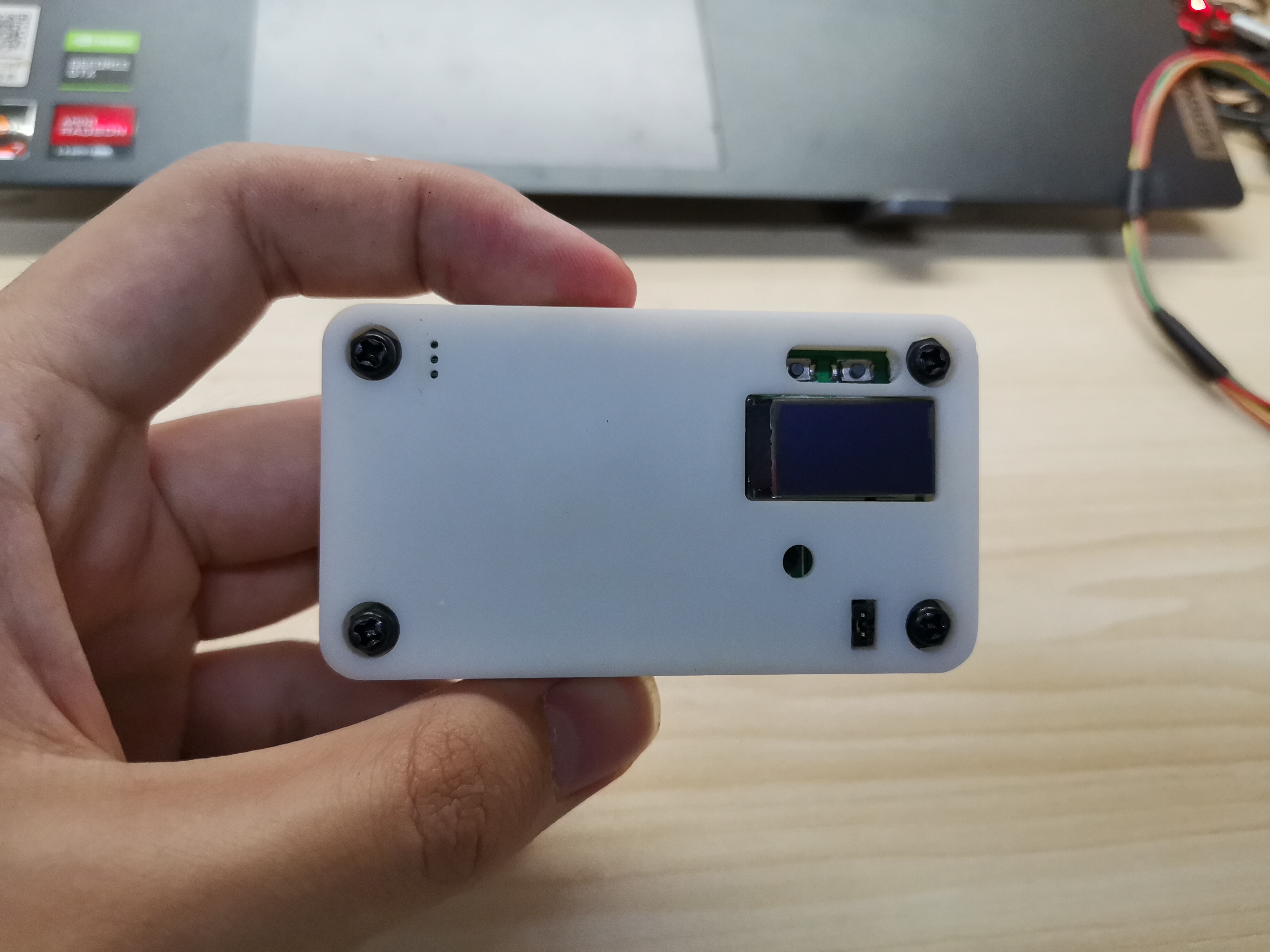

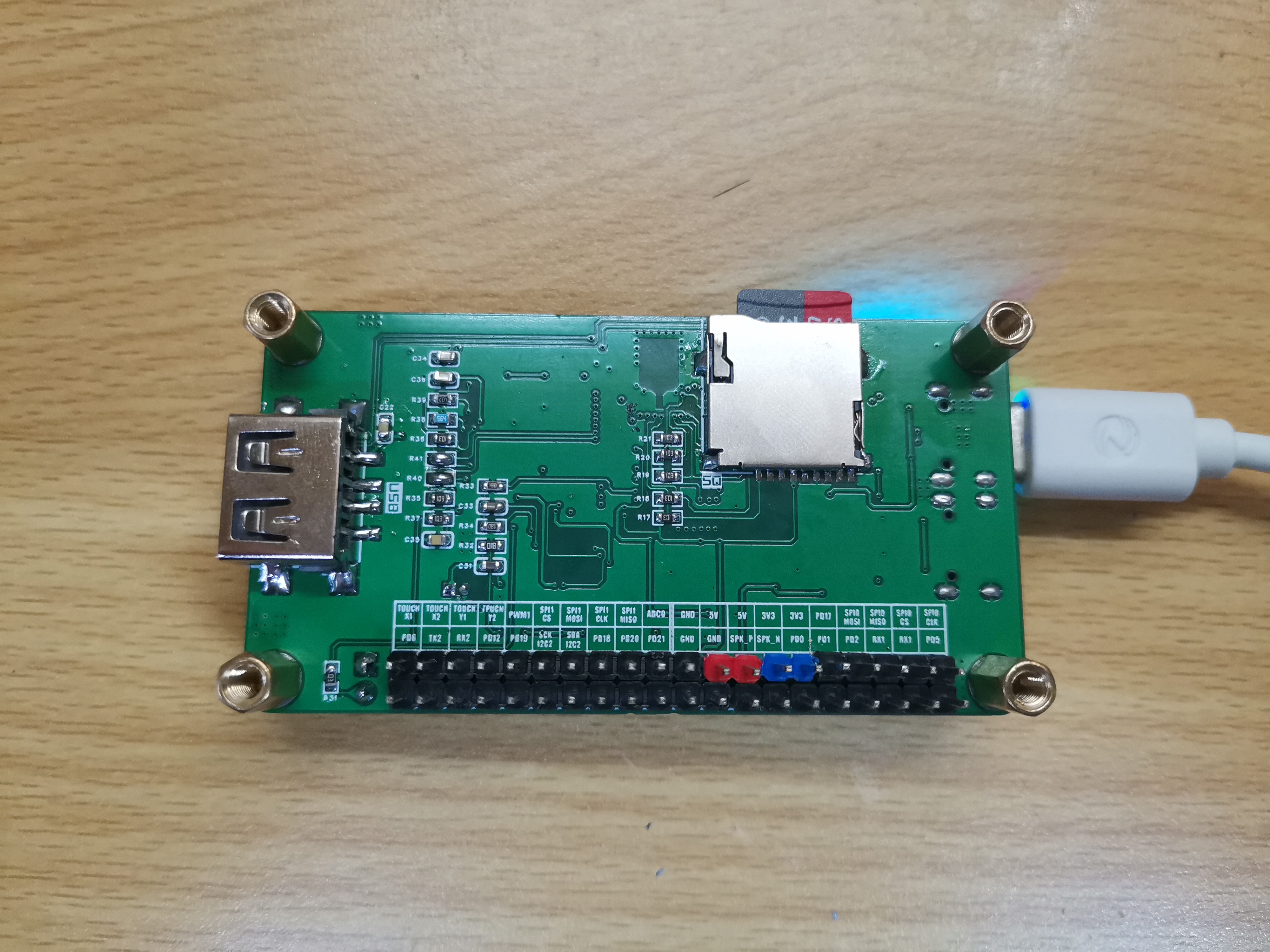

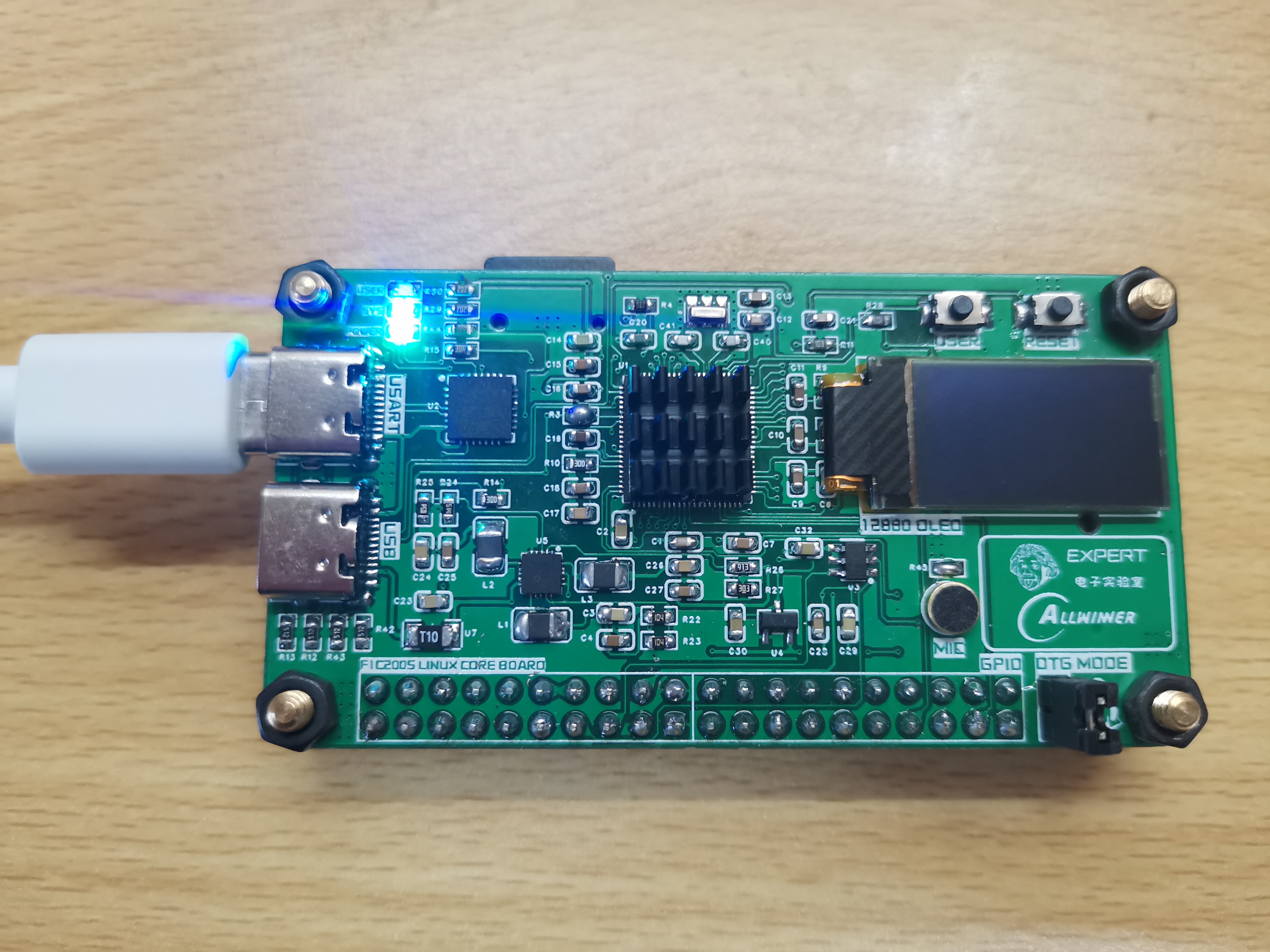

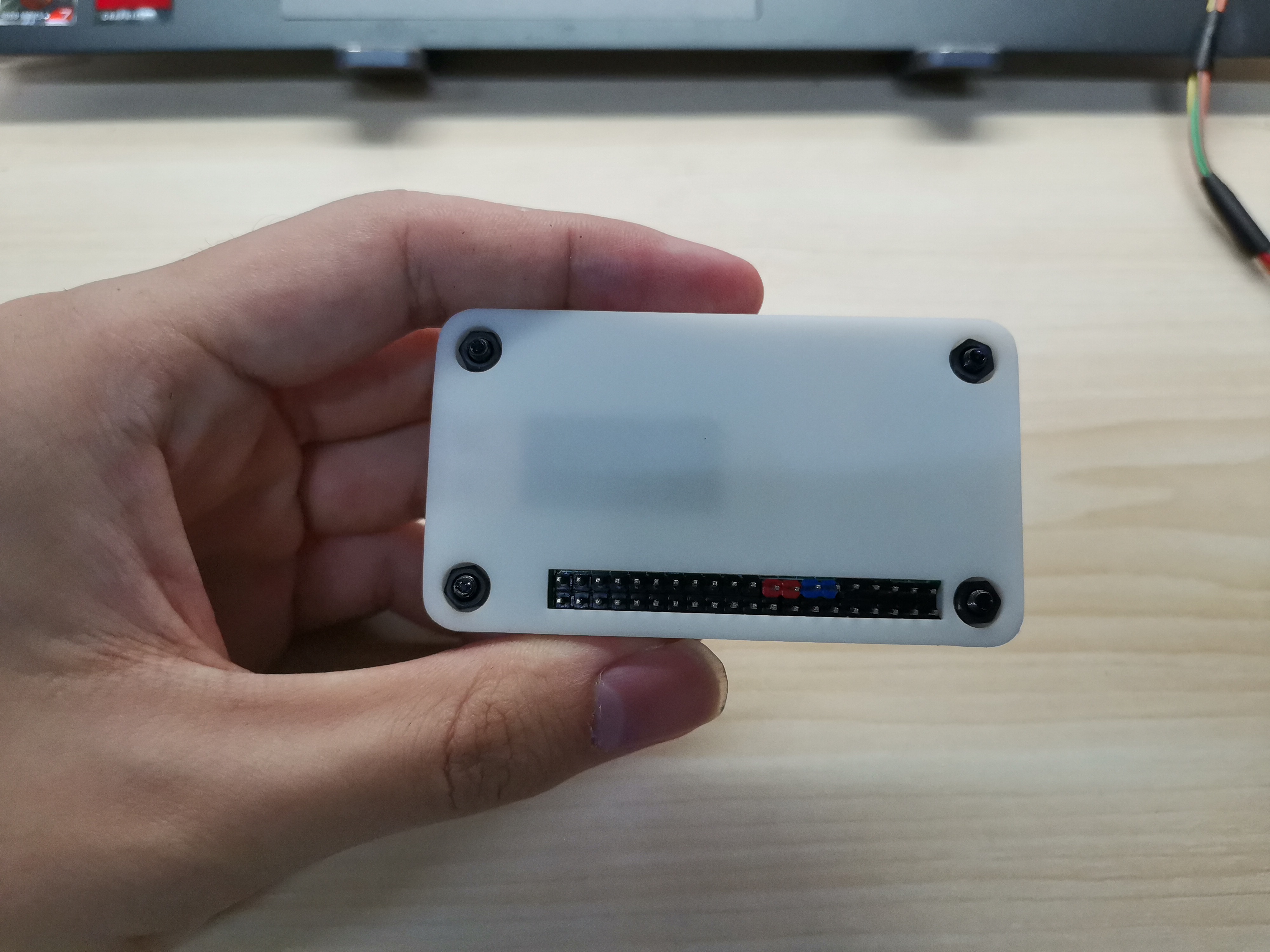

基于全志F1C200S的linux核心板,原理图来自稚晖君的planck-pi,在此基础上进行了一些改动,将原来一个可以正反插不同功能的typec接口分成了两个不同功能的typec接口,所有元件均采用0603封装,焊接更加方便 使用立创eda专业版绘制了外壳 ![IMG_20230608_133913.jpg](//image.lceda.cn/pullimage/BZPIwmMPqkyksjMxFs5Heq8mHK6NM3vYxwOB68T9.jpeg) ![IMG_20230608_133948.jpg](//image.lceda.cn/pullimage/7zvxc4PSrFfd1Y6eG9bcs178CEttNnAcZRZAMNEk.jpeg) ![IMG_20230709_001558.jpg](//image.lceda.cn/pullimage/sBNx0z6KlPiutNl9KMzMCu8Rorw0GkgH0qQqRXXq.jpeg) ![IMG_20230709_001604.jpg](//image.lceda.cn/pullimage/WqH2eQJvhS1ZKX4ADTADnbZCq6AmVE4R9W4i982N.jpeg)
