共射级放大电路
专业版

共射级放大电路

简介

共射极放大电路是一种常见的晶体管放大电路,将负载电阻连接在晶体管的基极与发射极之间,集电极与电源相连。

简介:共射极放大电路是一种常见的晶体管放大电路,将负载电阻连接在晶体管的基极与发射极之间,集电极与电源相连。
复刻成本:10

开源协议

GPL 3.0

创建时间:2025-01-11 21:48:22更新时间:2025-01-20 17:23:40

描述

项目名称

共射级放大电路

项目简介

共射极放大电路是一种常见的晶体管放大电路,将负载电阻连接在晶体管的基极与发射极之间,集电极与电源相连。

项目分析

共射极放大电路是一种常见的晶体管放大电路,将负载电阻连接在晶体管的基极与发射极之间,集电极与电源相连。在共射极放大电路中,输入信号以基极电流的形式注入晶体管,经过放大后以负载电阻的输出电压形式呈现。该电路可以实现单向信号放大,具有广泛的应用。

共射极放大电路原理

共射极放大电路的工作原理基于PNP或NPN晶体管的几个主要性质,包括电流控制、放大和反相等。当输入信号经过耦合后进入基极时,会使得PNP型晶体管的基极电流增加,同时导致发射极电流增大,在负载电阻上产生较大的电压输出。NPN型晶体管的情况与此相反,即基极电流减少导致电流和电压的缩小,并在输出端形成反相信号。

共射极放大电路特点

1、输入电阻低:由于负载电阻连接在基极和发射极之间,所以输入电阻很低,能够适应不同源的信号。
2、输出电阻高:集电极直接连接到电源上,输出电阻很高,能够提供较大的负载电压,而不影响前级电路。
3、电压增益大:基极电流与输出电流相比较大,电压增益就很大,可达几十倍甚至更高的数值。
4、单向放大:共射极放大电路只能将信号单向放大,不能对两个方向的信号均等增强。

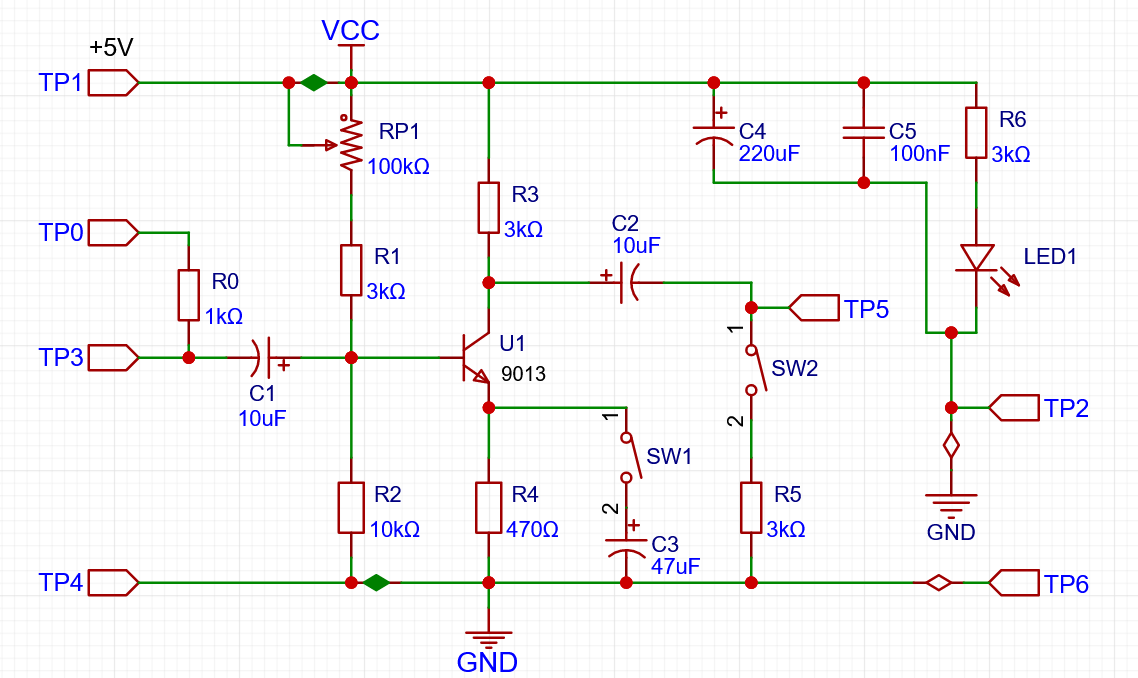

原理图

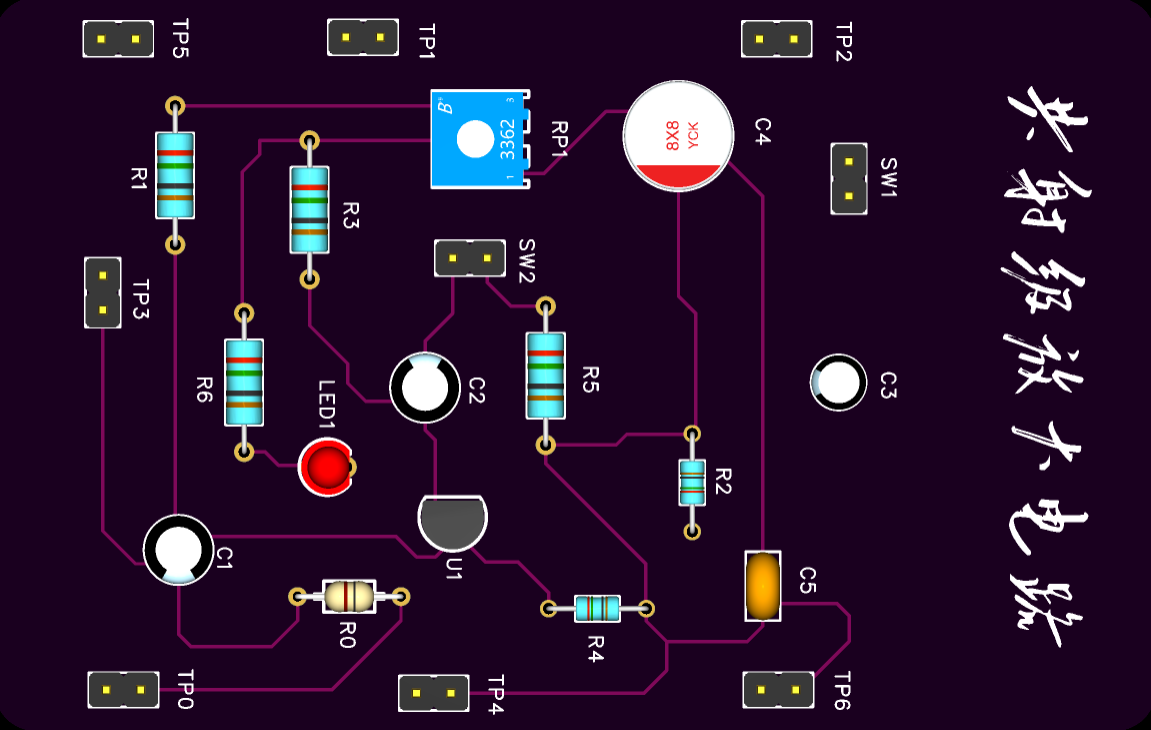

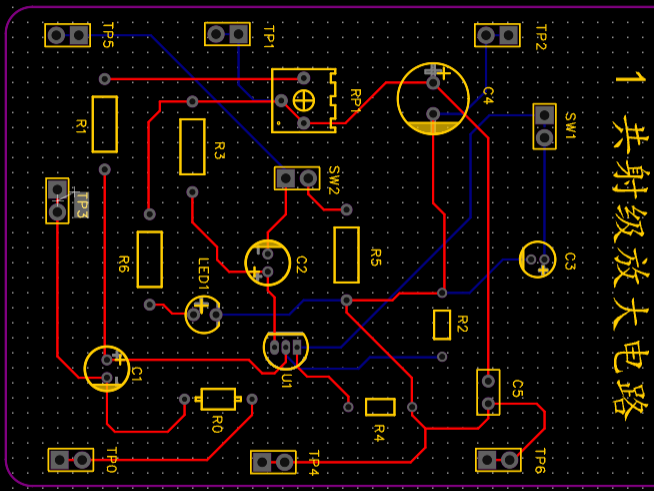

PCB图


仿真图

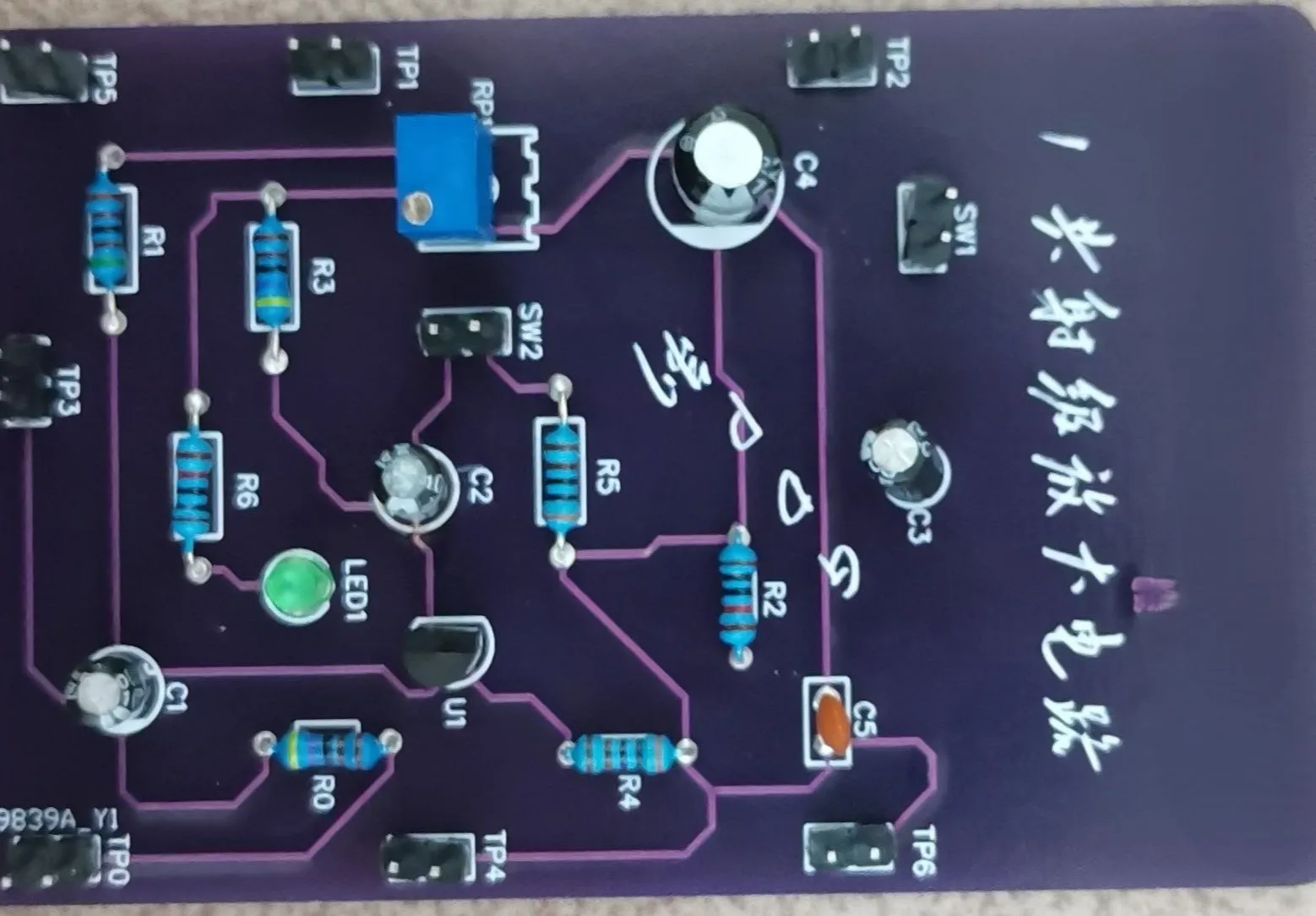

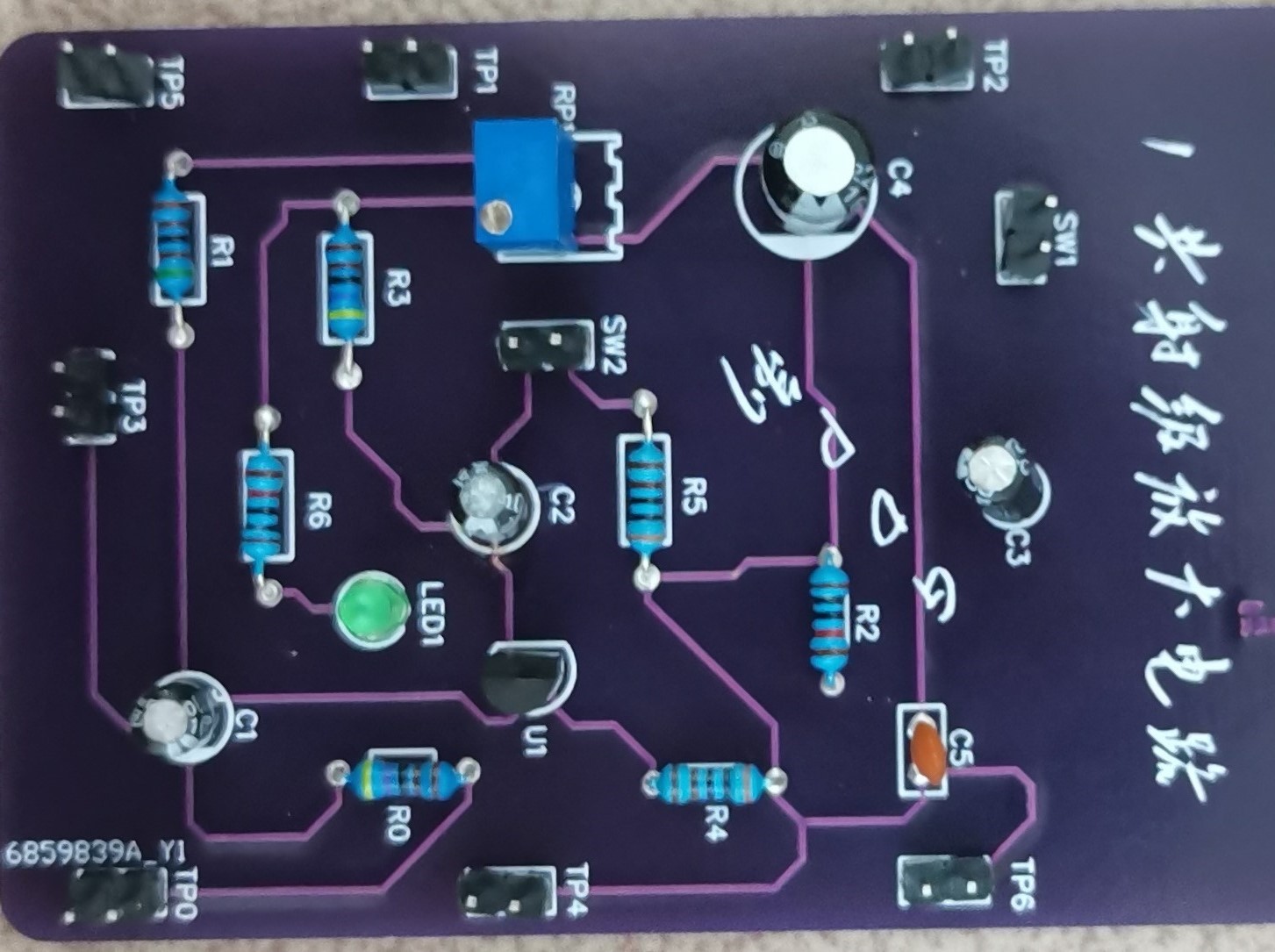

实物图


设计图
