简介
使用SY8008/SY8088芯片的超小DCDC降压模块，尺寸16x11mm，输入电压2.5V~5.5V，最大电流1A，排针孔距兼容洞洞板。
简介：使用SY8008/SY8088芯片的超小DCDC降压模块，尺寸16x11mm，输入电压2.5V~5.5V，最大电流1A，排针孔距兼容洞洞板。开源协议
：GPL 3.0
创建时间：2022-05-08 15:33:38更新时间：2022-05-08 17:50:54
描述

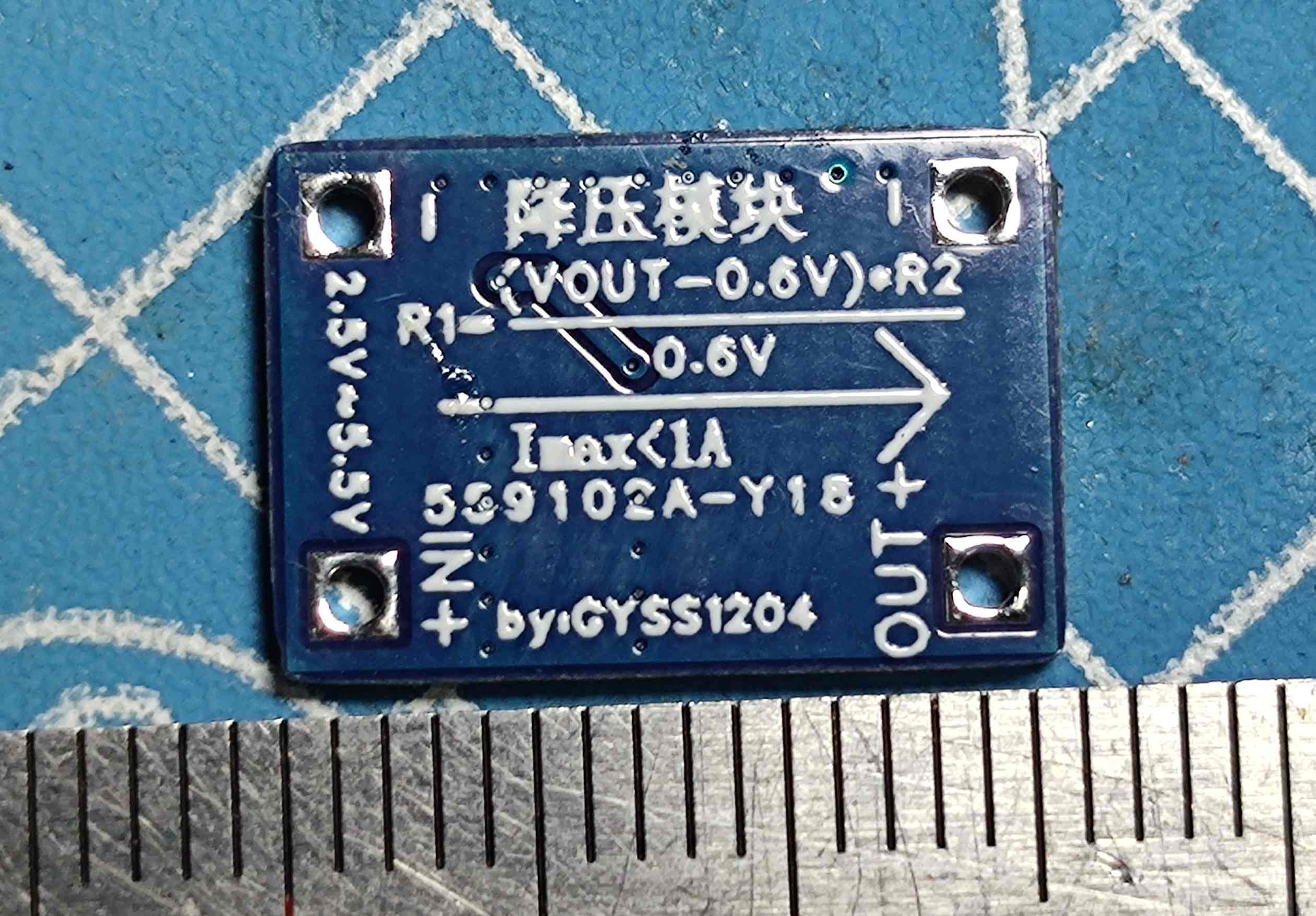

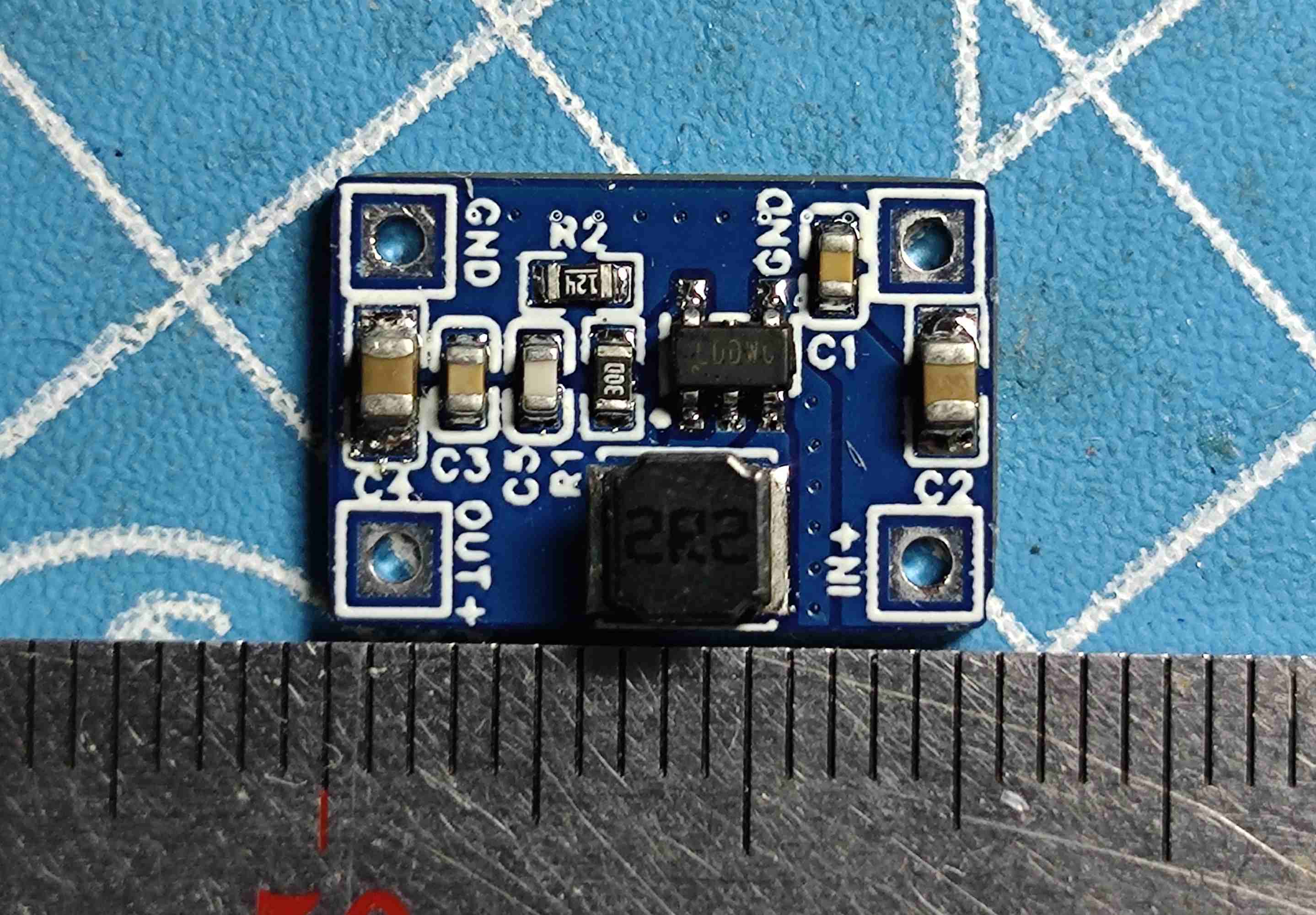

使用SY8008/SY8088芯片的超小DCDC降压模块
尺寸：16x11mm
输入电压：2.5V~5.5V
输出电压：0.6V~VIN
最大电流：1A
排针孔距兼容洞洞板。
输出电压设置：R1=(VOUT-0.6)*R2/0.6V
电压纹波：输入电压3.9V，输出电压1.6V
SY8008：空载输出纹波：10mV，88Hz；负载600mA输出纹波：5~6mV，1.5MHz。
SY8088：空载输出纹波：17mV，162Hz；负载600mA输出纹波：7~8mV，1.5MHz。
下面是示波器测量的纹波，非专业示波器，精度较差，结果仅供参考。

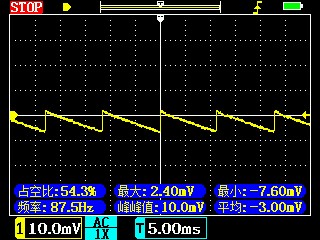

SY8008空载

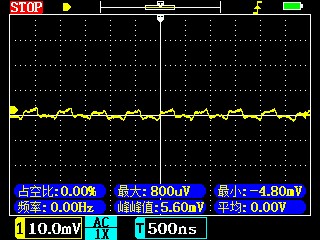

SY8008负载600mA
SY8088空载

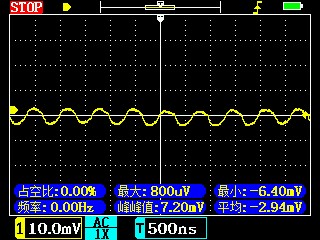

SY8088负载600mA

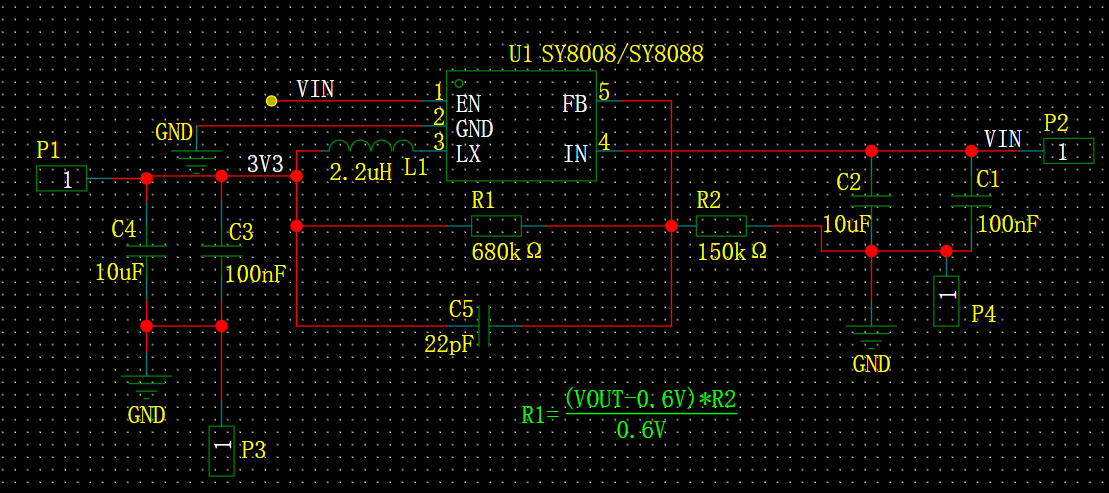

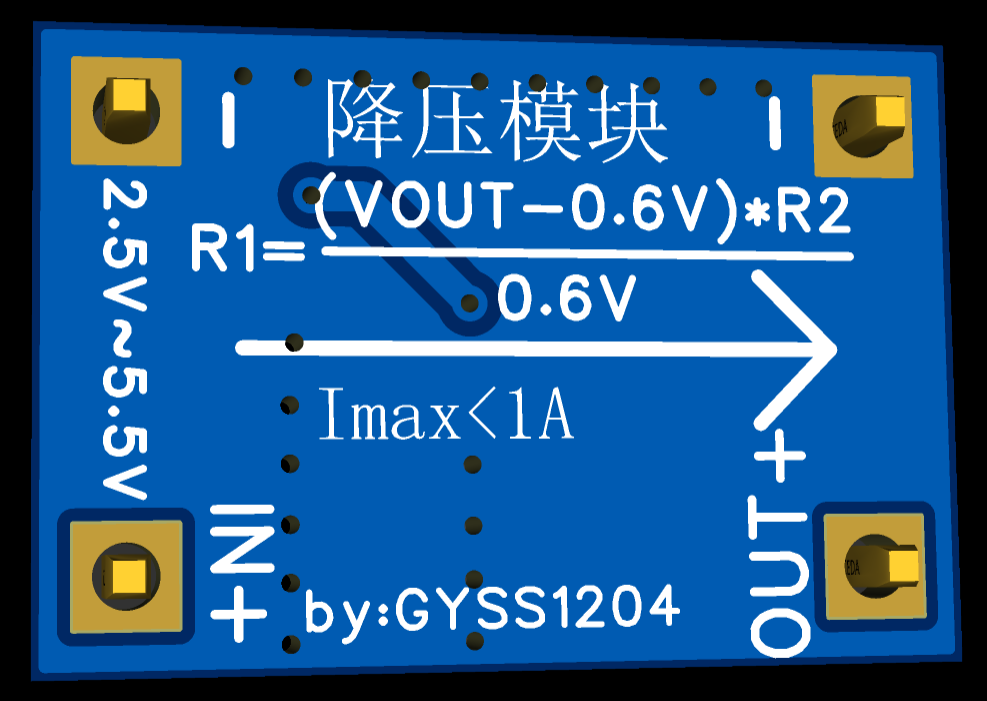

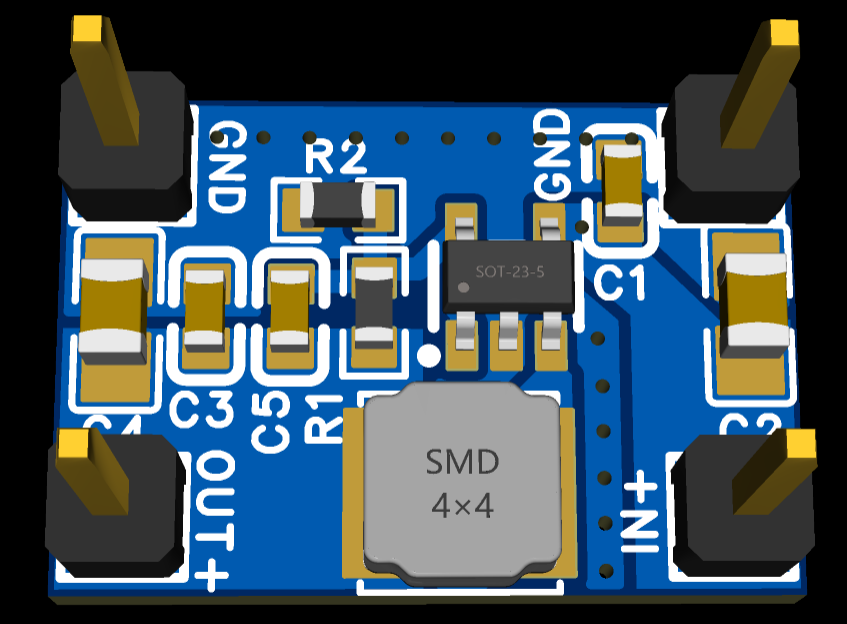

设计图
