多功能图片转pcb文件工具
简介
多功能图片转pcb工具是一个将图片转换为立创EDA PCB文件的工具,支持多种图片格式。该工具提供丰富的图像二值化处理功能,帮助用户轻松生成个性化的二值化图片以及符合嘉立创EDA文件格式的pcb文件。
简介:多功能图片转pcb工具是一个将图片转换为立创EDA PCB文件的工具,支持多种图片格式。该工具提供丰富的图像二值化处理功能,帮助用户轻松生成个性化的二值化图片以及符合嘉立创EDA文件格式的pcb文件。开源协议
:GPL 3.0
描述
多功能图片转pcb工具
多功能图片转pcb工具是一个将图片转换为立创EDA PCB文件的工具,支持多种图片格式。该工具提供丰富的图像二值化处理功能,帮助用户轻松生成个性化的二值化图片以及符合嘉立创EDA文件格式的pcb文件。
直接使用——文件在附件中
方法1.在下方的附件中下载 多功能图片转pcb工具.zip 和 多功能图片转pcb工具.z01 这两个文件,然后用解压软件打开 多功能图片转pcb工具.zip 并解压,即可运行。

方法2.在github平台下载 点击跳转
方法3.百度网盘下载 点击下载
链接:https://pan.baidu.com/s/1sc29xIkUBtY739IYyjDeNg?pwd=2258
提取码:2258
为什么附件中的两个文件下载数不一样(♡ ὅ ◡ ὅ )ʃ♡
说明
1. 本项目同时在github开源。
2. 此版本为第一个可使用版本,敬请期待后续更新。可能会很慢_(:з」∠)_别急
3. 对于图片转换为pcb,其实我更倾向于直接保存为图片,然后再导入到嘉立创EDA中,更方便diy

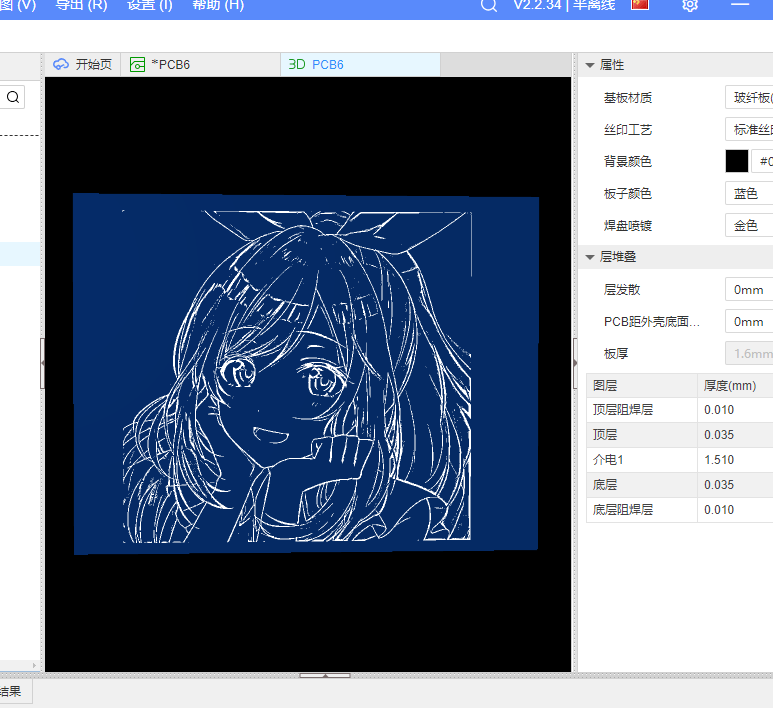

效果图

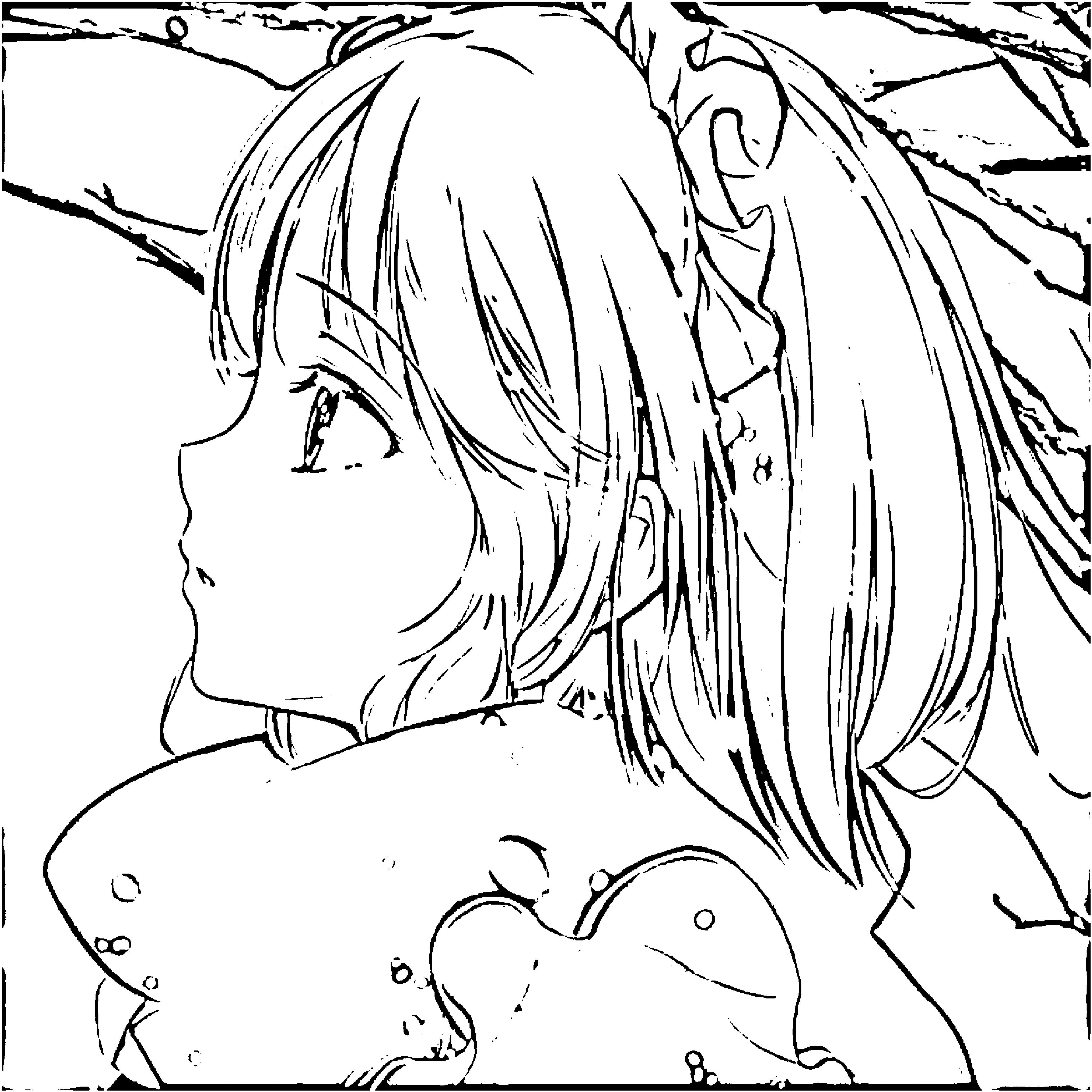

随便拉了一下,基本所有图片都可以获取到满意的效果。\(`Δ’)/







注:图片来源于网络,侵权联系删除。
从源代码运行
有打包好的二进制文件,在附件中,可以直接运行₍˄·͈༝·͈˄*₎◞ ̑̑
1. 运行环境:请确保已安装 Python 3.7 或更高版本。
2. 安装依赖:运行命令 pip install -r requirements.txt
注意事项
1.在处理大尺寸图片时存建议先进行小尺寸图片的测试。
2.DPI模式下无法直接生成PCB文件。
3.生成的文件将自动保存在指定目录中。

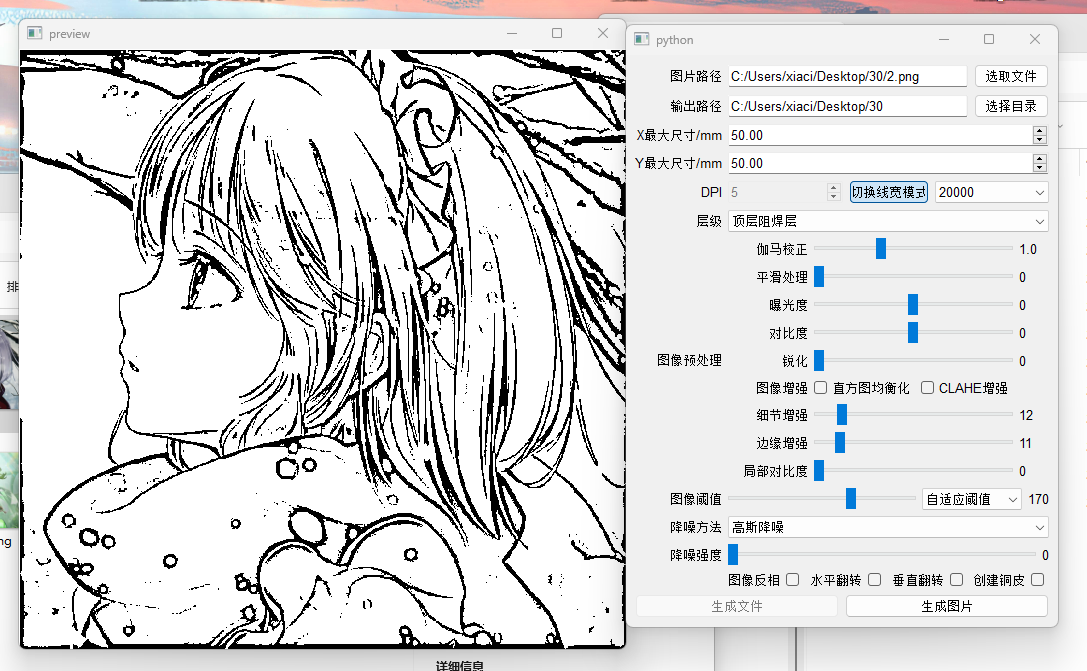

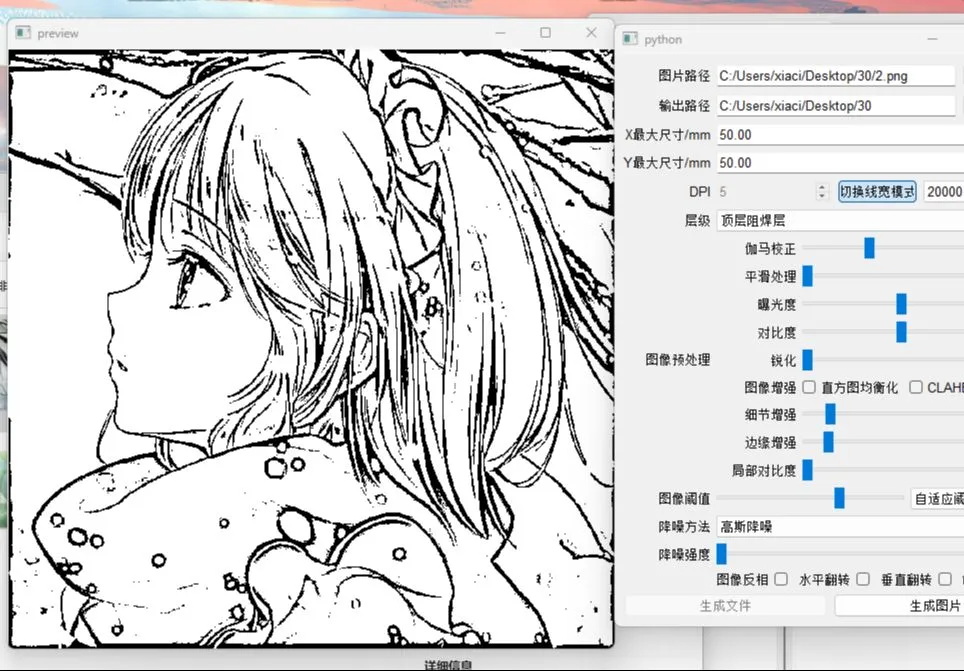

参数说明
X/Y最大尺寸:设定PCB的物理尺寸(单位:mm)。
线宽:设置PCB线条的宽度(单位:mil)。
层级选择:选择所需的PCB层,如顶层、底层等。
图像预处理:
- 伽马校正:调整图像的亮度曲线。
- 平滑处理:去除图像噪点,提升图像质量。
- 曝光度:调节整体亮度。
- 对比度:调整图像的明暗对比度。
- 锐化:增强图像边缘细节。
图像增强:
- 直方图均衡化:优化图像的整体对比度。
- CLAHE增强:局部对比度增强,突出细节。
- 细节增强:提升图像细节的清晰度。
- 边缘增强:增强图像的边缘效果,突出轮廓。
- 局部对比度:增强图像局部区域的对比度。
图像阈值:设定黑白转换的阈值。
降噪方法:多种降噪算法供选择,以减少噪点影响。
已知问题——后续有时间修吧_(:з」∠)_别急
1. PCB文件无法在最新的嘉立创EDA上导入,因为嘉立创EDA更新了PCB文件格式,但库文件可以正常导入并显示。
2. 生成PCB文件的时间可能较长,尤其是在处理较大的图片时。
3. 保存图片时名称中有中文则报错文件过大。
开源许可证
本项目采用 GPL-3.0 许可证,你可以自由使用、修改和分发本项目的代码。
