简介
DS18B20 模块，包含 VCC、GND、DATA 引脚。
简介：DS18B20 模块，包含 VCC、GND、DATA 引脚。复刻成本：￥5
开源协议
：GPL 3.0
创建时间：2025-02-27 20:15:25更新时间：2025-04-20 13:50:24
描述
DS18B20 模块
========== 2025年4月20日更新 ================
1.优化器件布局；
2.铺铜优化为网格；
3.引脚改为 4 pin 输出，以适配标准 IIC 通信接口；
Top view
Bottom view
固件更新：增加 MQTT 数据上传功能，Arduino 代码见附件。
--------------- 2025年2月 -------------------

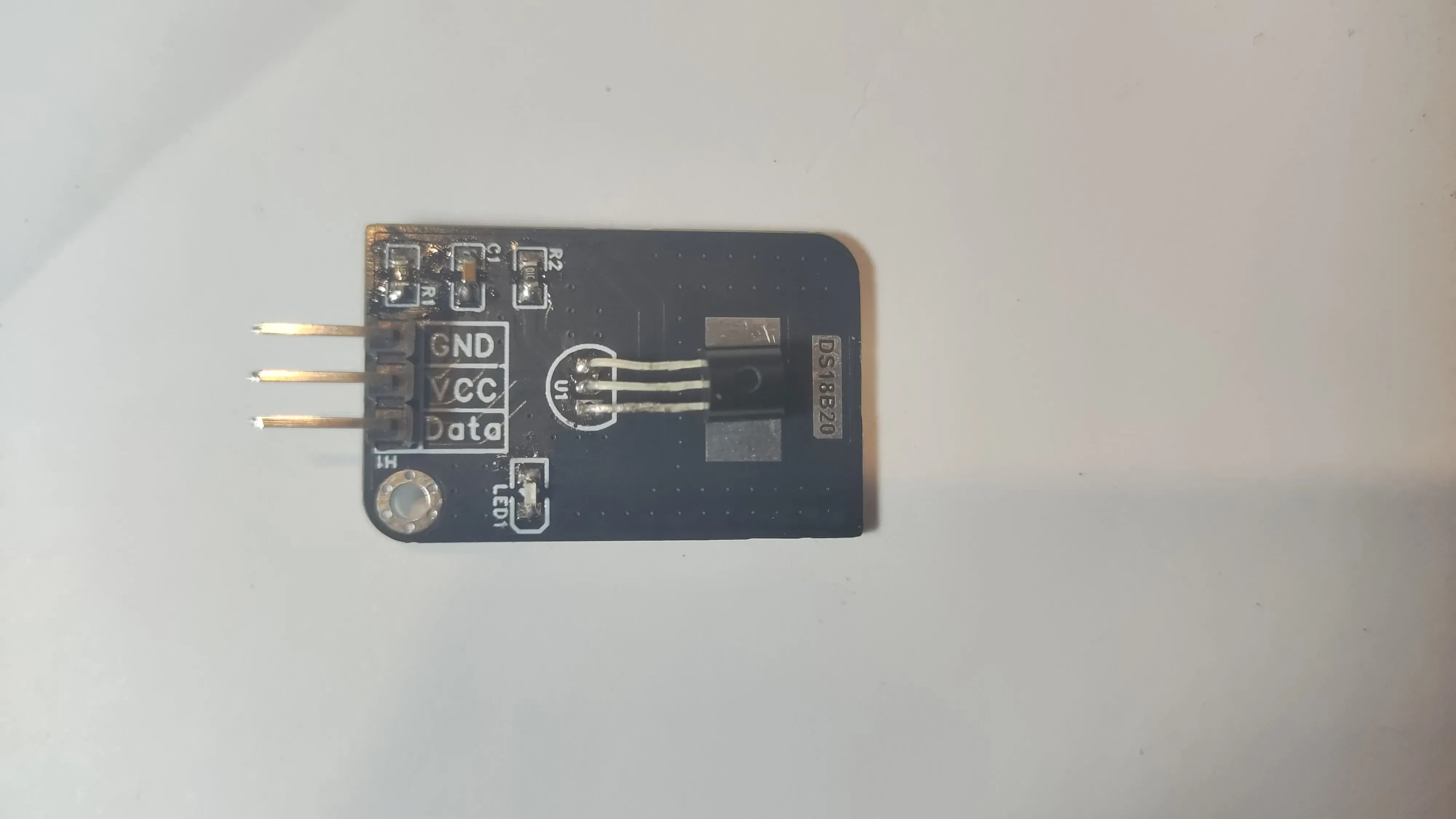

PCB view
配合 ESP8266 开发板使用，效果如下
程序见附件。
设计图
未生成预览图，请在编辑器重新保存一次BOM
暂无BOM
