8口百兆交换机_RTL8309N V1.1
1.5w
0
0
4
简介
这是基于RTL8309N的8口百兆交换机
简介：这是基于RTL8309N的8口百兆交换机开源协议
：GPL 3.0
创建时间：2022-07-23 12:45:56更新时间：2023-01-09 09:52:27
描述
本工程基于RTL8309N设计的8口百兆交换机，TYPE-c供电，双层网口，独立LED设计节省成本，焊接即用不需配置
RTL8309N是一个8端口快速以太网交换机控制器，它集成了8个MAC和8个将用于10Base-T和100Base-TX操作的物理层收发器集成到单个芯片中，包含2K条目地址查找表。
Features
8-port switch controller with transceiver for10Base-T and 100Base-TX with:
8-port 10/100M UTP
Non-blocking wire-speed reception and transmission and non-head-of-line-blocking forwarding
Complies with IEEE 802.3/802.3u auto-negotiation
Built-in high efficiency SRAM for packet buffer, with 2K-entry lookup table and two 4-way associative hash algorithms
2K byte maximum packet length
Flow control fully supported:
Half duplex: Back pressure flow control
Full duplex: IEEE 802.3x flow control

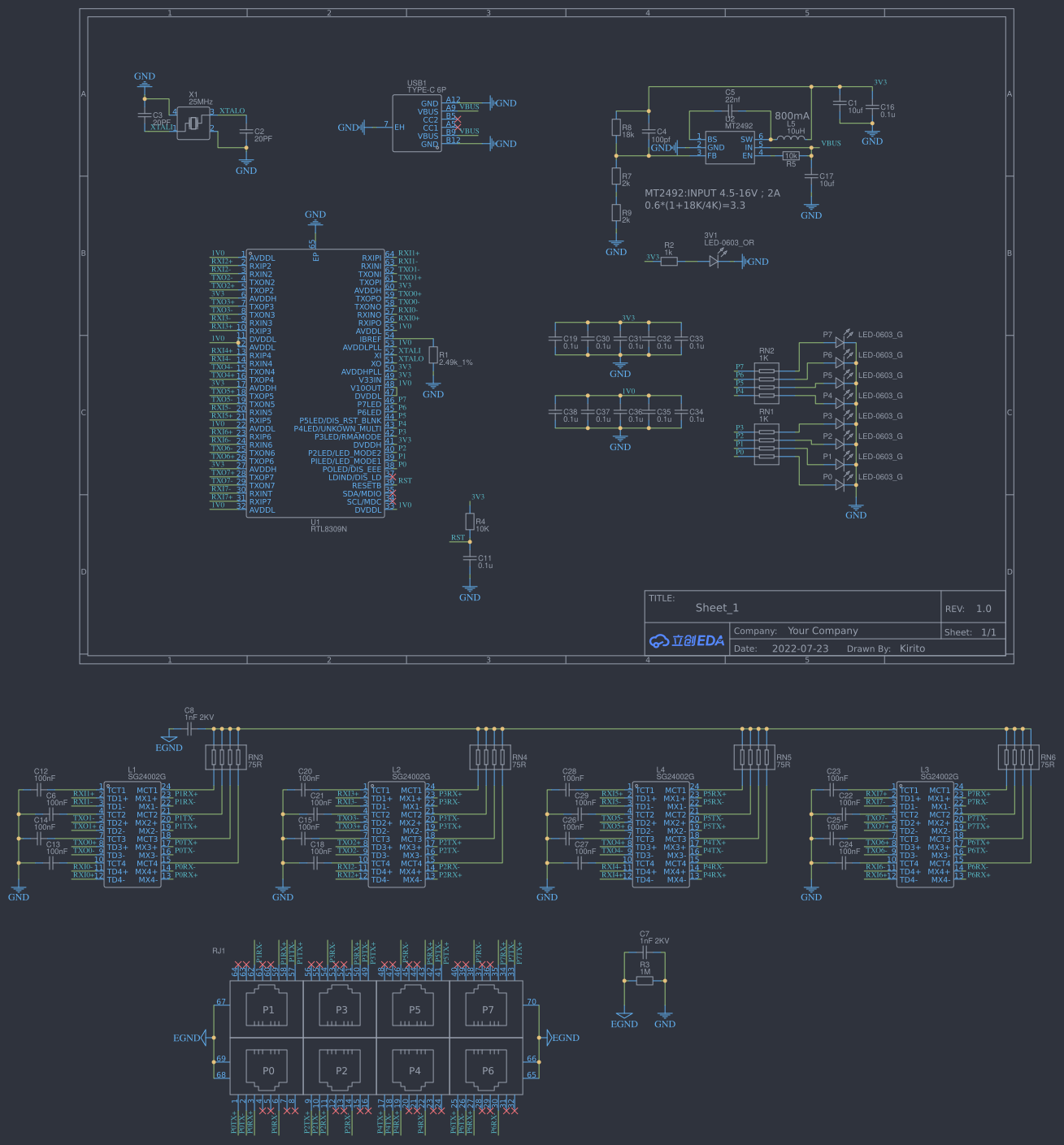

内部结构：
为保证稳定工作，请使用5V2A电源，并保持良好散热，散热片可选增加

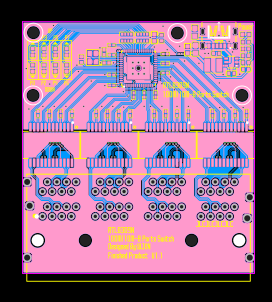

PCB预览：
焊接使用：
特写：
(这个视角加虚化太棒了)
速度100M满速，经过V1.0的修改，稳定性已经使用24H*60D未发现异常，V1.1可直接附件GERBER打板焊接直接使用
都看到这了，点个赞和收藏吧~~(*╹▽╹*)~~
另外打个广告：https://www.eefocus.com/circuit/1187005.html 有能力的支持下作者吧~
