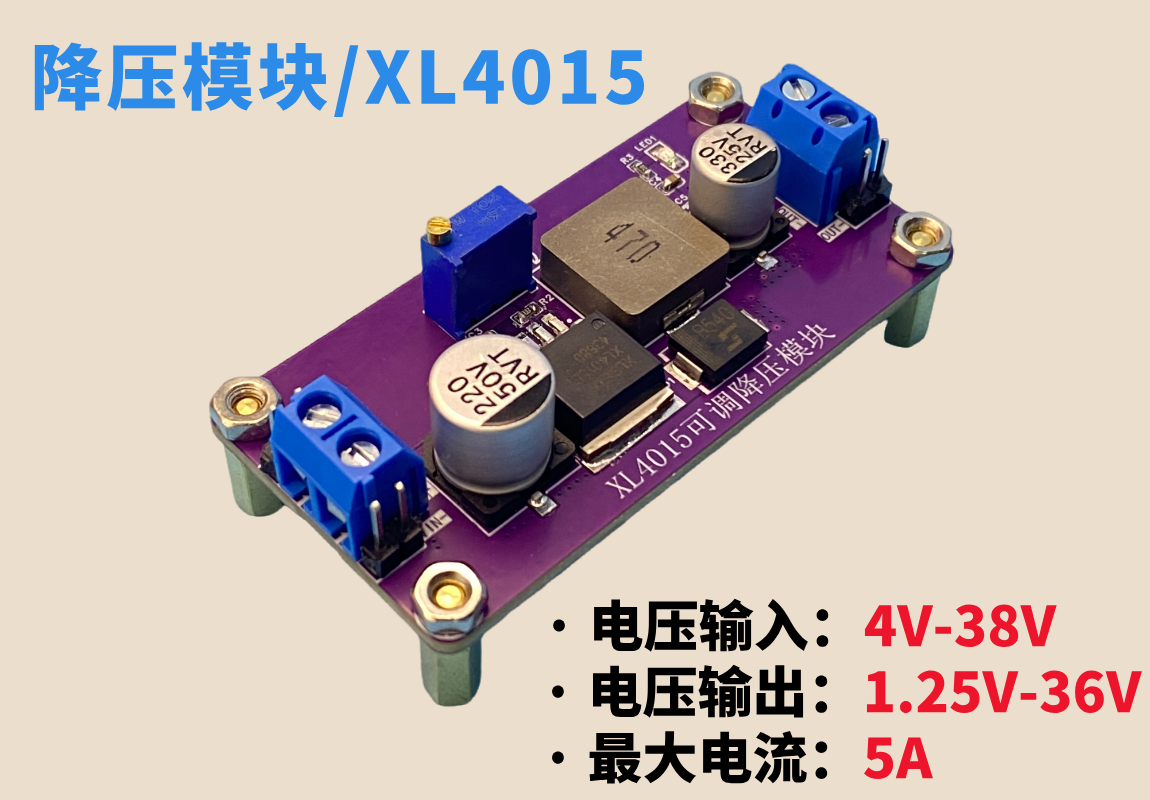

MK06-XL4015可调降压电源模块

1 产品概述

XL4015可调降压模块是一个具有可调输出电压的降压转换器模块，适用于多种电子设备的电源管理。它提供一个输入电压范围为8V到36V,输出电压可调范围为1.25V到32V,最大输出电流为5A,具有高效率、低纹波和优良的线性和负载调节性能。

1.1 产品应用场景

• LED驱动电源
• 便携式电源设备
• 电池供电设备
• 液晶背光电源

2 技术规格

• 输入电压范围：4V至38V
• 最大输出电压：1.25V至36V连续可调
• 最大输出电流：5A
• 转换效率高达96%

3 接线说明

• VIN-:直流电压输入负极（高压）
• VIN+:直流电压输入正极（高压）
• OUT-:直流电压输出负极（降压后的电压）
• OUT+:直流电压输出正极（降压后的电压）

4 电路原理

XL4015可调降压模块通过将输入电压（经过开关调节转换为较低的输出电压。模块通过反馈电路（外部电阻R1和R2）调节输出电压，确保其稳定。开关控制调节器周期性开关输入电流，电感器存储并释放能量，肖特基二极管防止反向电流。电压通过反馈回路调整，确保输出电压在设定范围内，提供稳定、高效的电源输出。

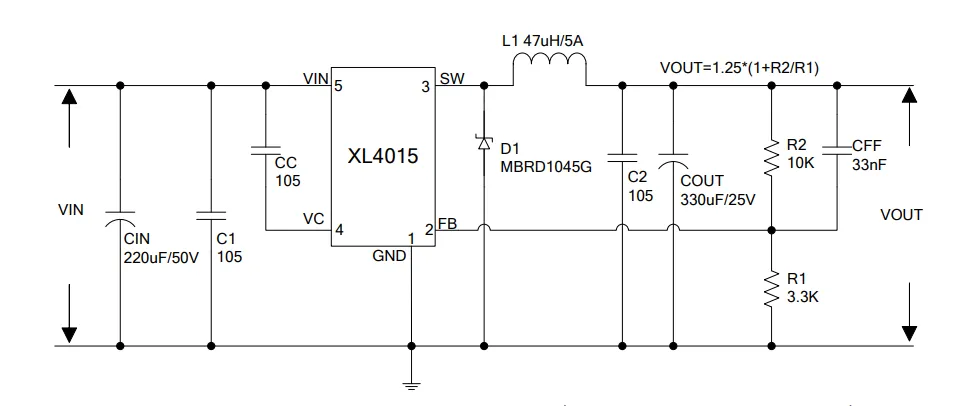

输出电压的调节：内部参考电压Vref为1.25V(典型值，如下图）。输出电压通过电阻分压器R1和R2分压至反馈引脚FB。输出电压可有以下公式得出:
Vout=Verf(1.25)*(1+R1/R2)
