标准版 HAL库版平衡小车底座(自带DC-DC,模块化设计)
简介:最近在做平衡小车,并且刚好在B站学习了“工科男孙老师”关于DC-DC降压模块的教程,于是想要根据原理图自己画个板子实现实现,所以就在立创里面画了PCB并且打了板。配合着博客使用,希望对初学者有所帮助
开源协议: Public Domain
为了减少开支进行了模块化设计
注意:开源工程PCB中插STM32C8T6的排母间距可能较市面上常见的“小蓝丸”多了2.54mm,这一点需要特别注意。*不过在附件里面我又添加了通用版本,所以下载附件(专业版打开)即可。

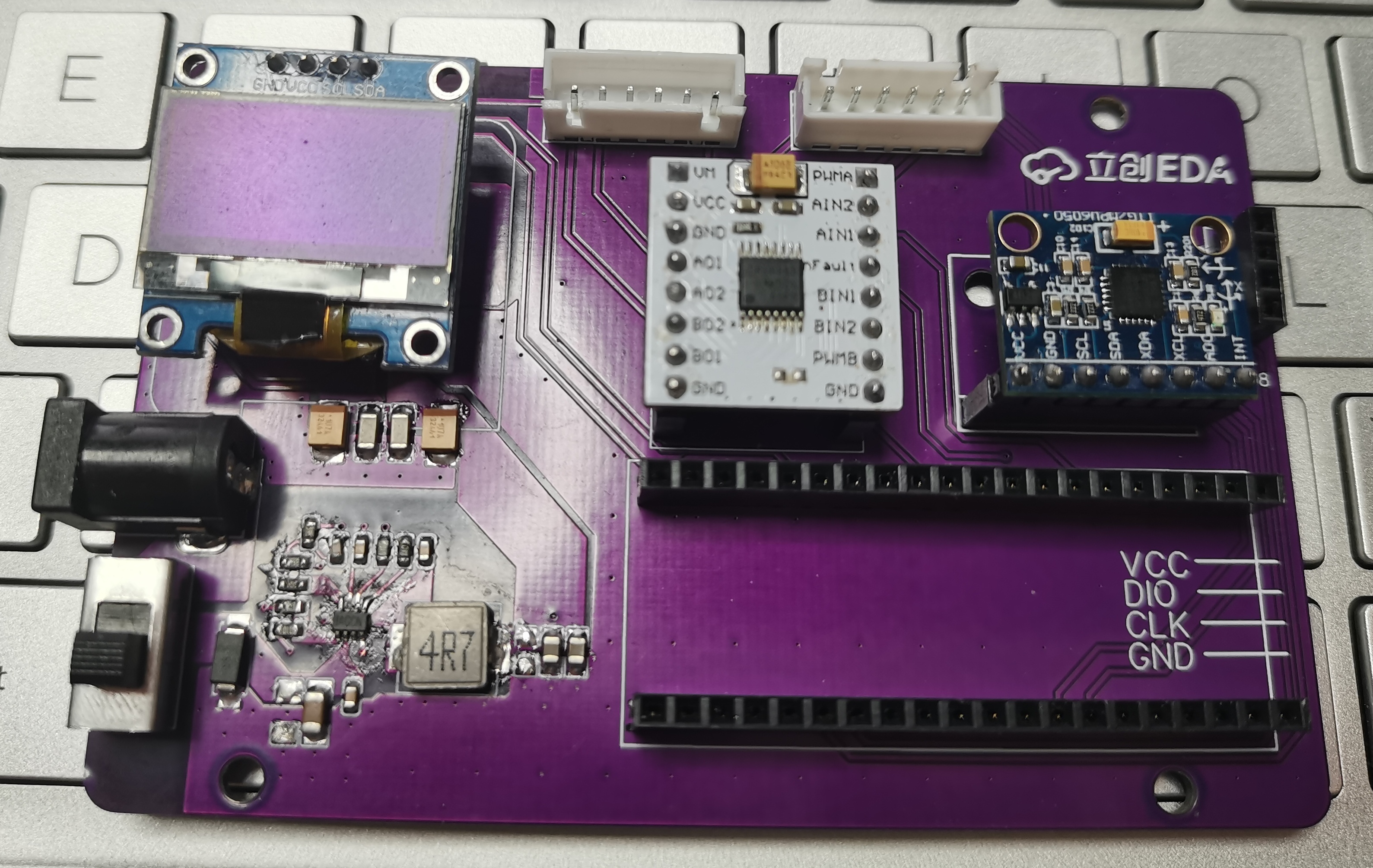

下面给出实物图,其中STM32并没有插上:
ID | Name | Designator | Footprint | Quantity |
---|---|---|---|---|
1 | 100nF | C1,C4 | C1206 | 2 |
2 | 100uF | C2,C3 | CASE-B_3528 | 2 |
3 | 0.1uf | C5,C10,C11 | C0603 | 3 |
4 | 22uf | C6,C7 | C0805 | 2 |
5 | N/A | C8 | C0805 | 1 |
6 | 33pf | C9 | C0603 | 1 |
7 | N/A | C12 | C1206 | 1 |
8 | 22uf | C13 | C1206 | 1 |
9 | SMAJ12A | D1 | SMA_L4.4-W2.8-LS5.4-RD | 1 |
10 | 4.7uH | L1 | IND-SMD_L7.8-W7.0_MAPM0630F | 1 |
11 | 100K | R1,R7 | R0603 | 2 |
12 | 10R | R2 | R0603 | 1 |
13 | 20K | R3 | R0603 | 1 |
14 | 40.2K | R4 | R0603 | 1 |
15 | 7.5K | R5 | R0603 | 1 |
16 | 9.09K | R6 | R0603 | 1 |
17 | STM32F103C8T6 | U1 | STM32F103C8T6最小系统模块 | 1 |
18 | 带15线编码器直流减速电机 | U2,U3 | CONN-TH_XH2.54-6P | 2 |
19 | MPU6050 | U4 | MPU6050模块 | 1 |
20 | 0.96'OLED | U5 | 0.96OLED_4P | 1 |
21 | DRV8848双电机驱动 | U6 | DRV8848 | 1 |
22 | HC-08 | U8 | HC-08 | 1 |
23 | DC电源插座5.5*2.1 | U9 | DC005插座 | 1 |
24 | MP2315 | U10 | TSOT23-8 | 1 |
25 | SS-12D10-G5 | U11 | SW-TH_SS-12D10-G050 | 1 |
26 | AMS1117-3.3 | U12 | SOT-223_L6.5-W3.5-P2.30-LS7.0-BR | 1 |
