有源DC恒流电子负载
标准版

有源DC恒流电子负载

简介

有源DC恒流电子负载,使用Intel 775散热器,设计功率90W,自带电压电流表。

简介:有源DC恒流电子负载,使用Intel 775散热器,设计功率90W,自带电压电流表。

开源协议

GPL 3.0

创建时间:2020-04-20 14:23:54更新时间:2022-07-17 20:17:40

描述

简介

有源DC恒流电子负载,使用Intel 775散热器,设计功率90W(实际稳定120W),自带电压电流表。


Snipaste_2020-04-26_11-20-38 (定制).png

安全警告!

电子负载工作时存在电击、高温烫伤、风扇高速旋转产生的物理性损伤等多种可能至人伤、残、死亡的风险。请严格按照安全规范操作并做好充足的保护,未成年人请在监护人的辅助下操作。自行制作、使用本产品表示你已经对安全风险有充足的认知,造成的任何损失和后果自负,平台方和作者本人均不承担任何法律上的责任。


特性

  • 使用Intel 775散热器
  • 有源设计,供电电压:12V。
  • 负载端输入电压:1~30V,最大恒流值:10A。
  • 设计最大功率120W。
  • 可变的最大恒流值和最大功率,由自己制作时的散热情况决定
  • 低内阻
  • 软开关功能。
  • 自带电压电流表表头,由STM32F030K6T6控制。
  • 功率管温度监控
  • 温控风扇,四线PWM风扇控制(兼容3线和2线风扇)
  • 完善的保护功能。
    • 过热保护
    • 负载输入端快融保险丝
    • 过电流保护
    • 过功率保护
    • 反接保护
    • ADC端口保护
  • 全部原材料廉价易得,便于个人制作。
  • 电压电流表支持软件校准
  • 源代码开放

注意事项

  • R18用来控制最大恒流电流,100kΩ时实测约3A,如果想要达到10A,建议使用22KΩ。更大的电流需要更好的接线端子和更加强大的散热系统。
  • 负载端输入端子建议使用相对质量好点的。
  • PCB上预留有供堆锡的开窗区,目前的设计下不堆锡也可以稳定过10A,建议根据自己实际制作时实际情况选择是否堆锡。
  • 以下部位建议堆锡:端子的焊接点;二极管和MOS之间的连线。
  • JP1跳线为调试预留,不要短接
  • JP2~JP4跳线为风扇控制选择跳线,需要按照原理图中的表格说明来根据风扇类别选择是否短接
  • 风扇座子如果买不到专用的4线全兼容版KF2510座子,可以使用2.54排针代替
  • NTC的取值在原理图中使用的是100k,但是因为手头没有合适的NTC,所以使用了10K,B值3950的NTC,如果自己使用不同的NTC,则需要重新计算温度对照表。建议自己制作的时候还是使用100K的NTC比较好。
  • 有些风扇因为存在防停转保护,所以可能无法停转。
  • 源代码是trueStudio工程,使用方法详见附件中的“使用TrueStudio导入、编译、下载STM32程序.pdf”

实物图片

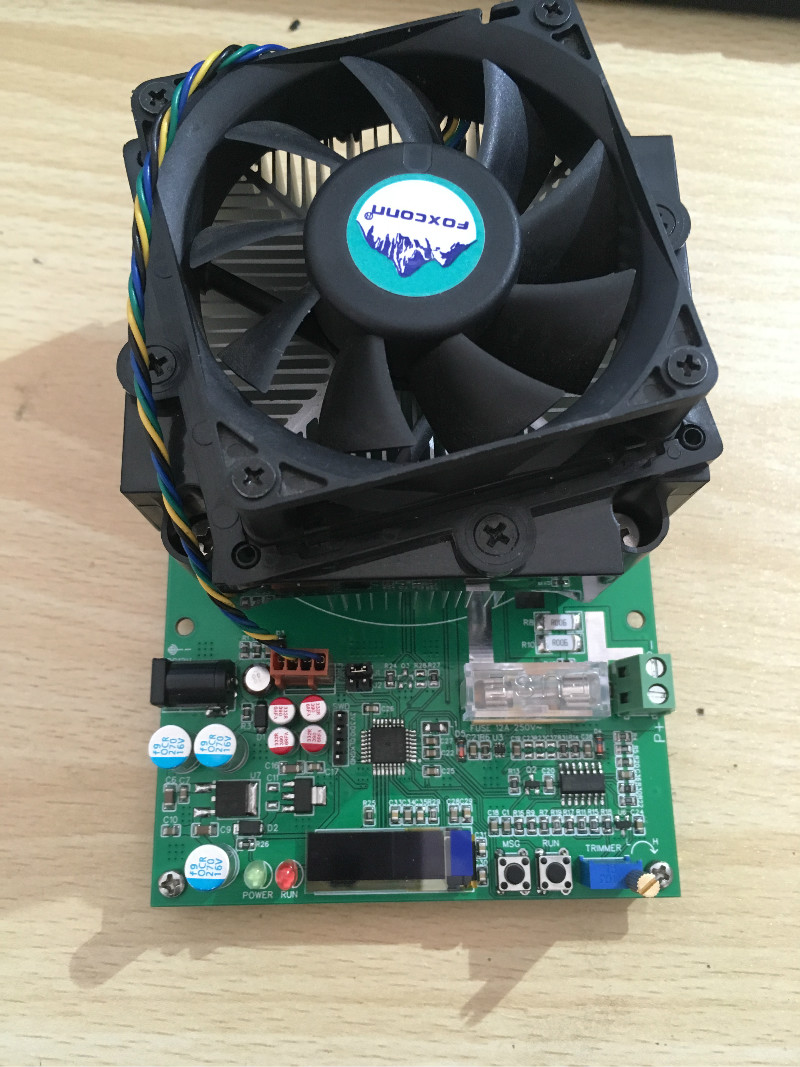

正面图

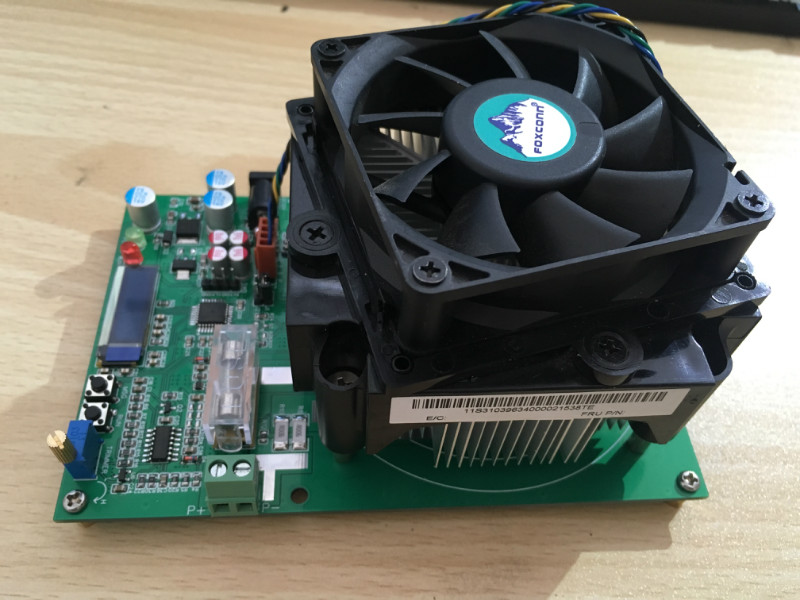

侧面图

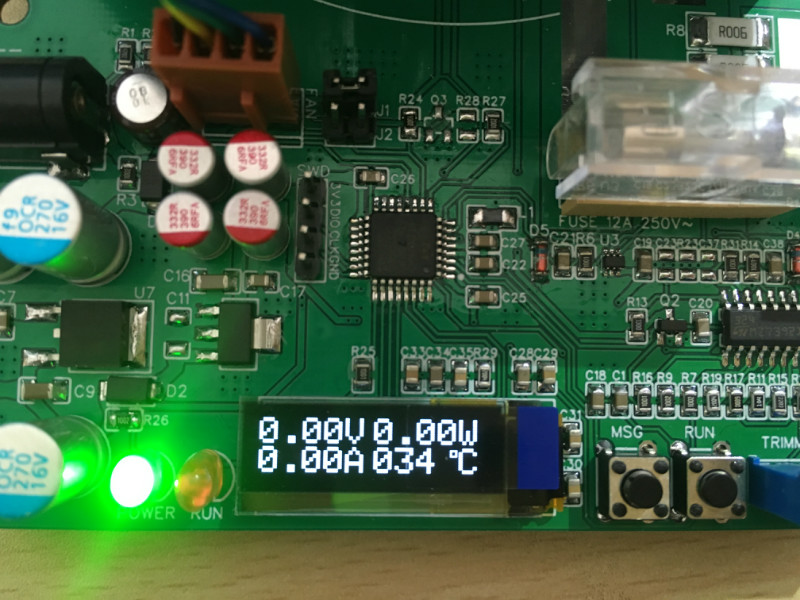

电压电流表

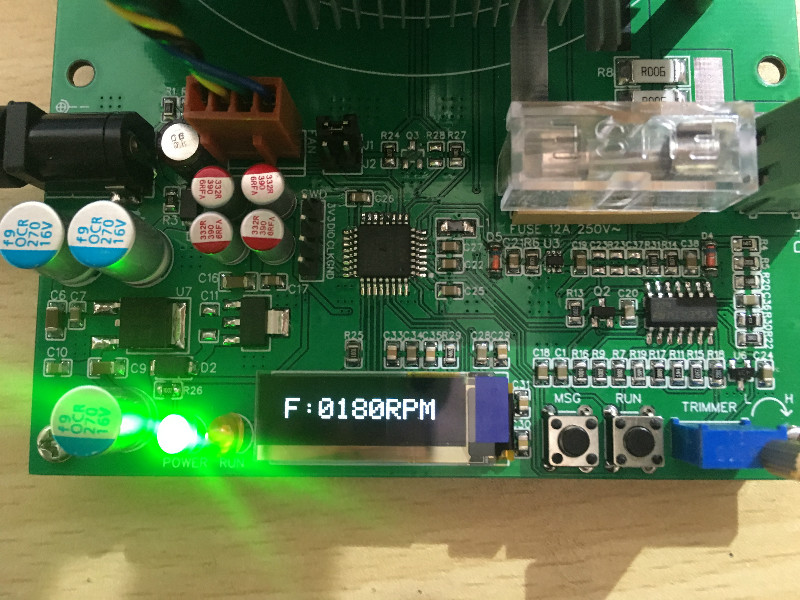

风扇转速
