标准版 FE2.1方案验证板

简介:FE2.1方案验证板

开源协议: Public Domain

(未经作者授权,禁止转载)

创建时间: 2020-05-30 14:18:52
更新时间: 2023-07-24 12:21:47
描述

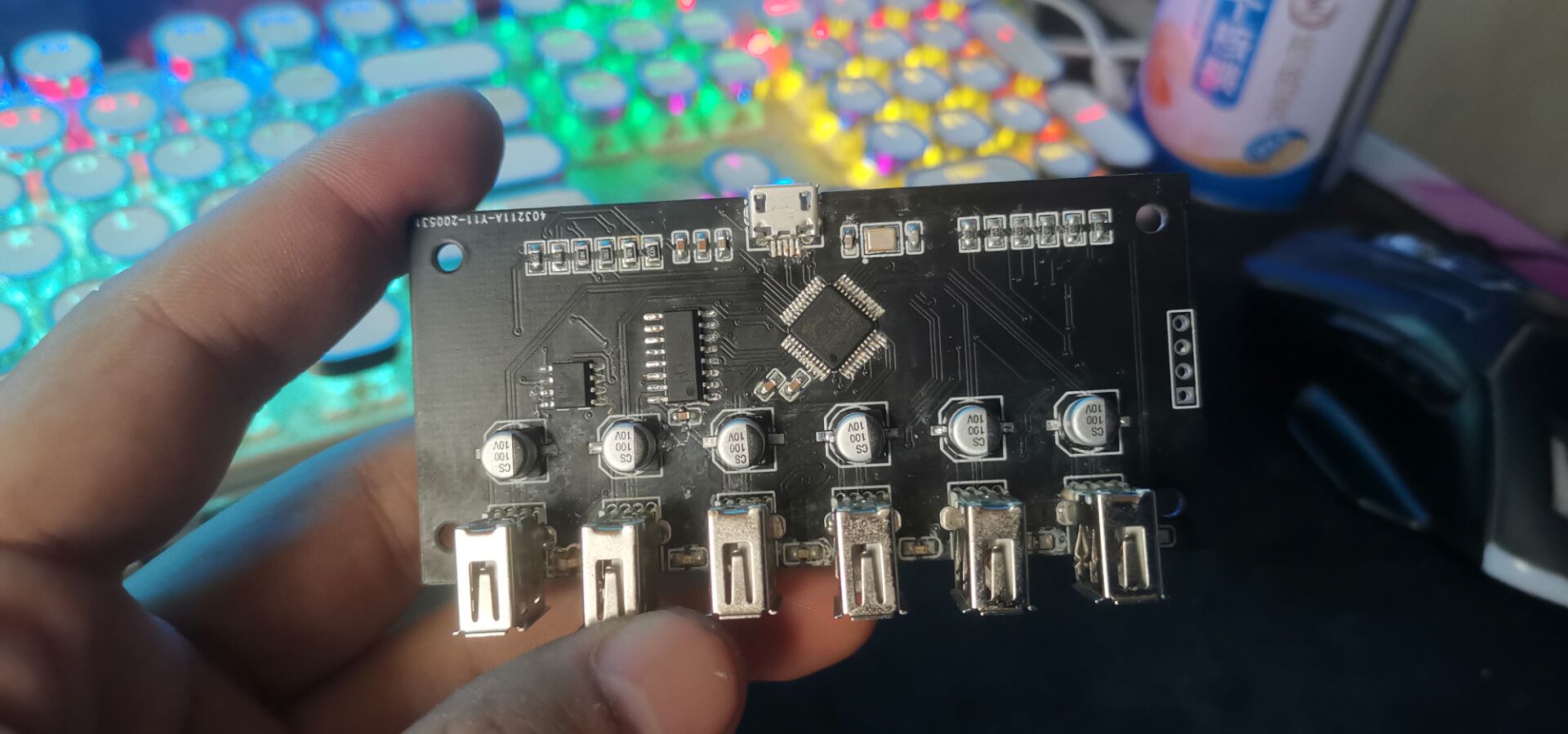

FE2.1方案验证板 商城编号:C39693 的方案验证板 已做90ohm的差分阻抗匹配,在这里安利一下嘉立创的阻抗神器,非常好用 为了满足大家对USB口近乎变态的需求,同时为了完成商城里方案验证板的需求,我做了这款方案验证板 FE2.1这个芯片支持七口USB,但是我并没有把七个USB接口全部引出来,只引出了其中的六个,留下一个转接到了CH340C上,满足嵌入式专业对于串口调试器的需求。 这个板子我吸取了之前的教训,所有的USB口均做了90ohm的差分阻抗,以防止无法识别的现象出现。可以放心使用,目前板子正在嘉立创生产,生产完成后我会及时更新板子的素颜照 ![GXQ`OT4I8VVCX1@ZCC{%3G2.jpg](//image.lceda.cn/pullimage/lBst60pVgneaPpyaQjZEWwGdRGXKHyXz0ef0Lbu6.jpeg) ![Y6XIGT9YF%RDZO~_@D\)I2IL.jpg](//image.lceda.cn/pullimage/nXnDAixiIwUvB88Az1v2uXLd1evNjPMP4A5tS0um.jpeg) 板子无需安装任何驱动,便可以直接使用。
设计图
原理图
1 /
PCB
1 /
未生成预览图,请在编辑器重新保存一次
ID Name Designator Footprint Quantity
1 10u C1 C0603 1
2 0.1u C2,C5,C6,C14,C15,C16,C17,C18,C19,C20,C21,C23 C0603 12
3 20p C3,C4 C0603 2
4 220uF C8,C9,C10,C11,C12,C13 CAP-SMD_BD6.3-L6.6-W6.6-RD 6
5 ORH-YG35A L1,L2,L3,L4,L5,L6 LED0805-R-RD 6
6 330 R1,R2,R3,R4,R5,R6 R0805 6
7 2.7K R8 R0805 1
8 47K R9 R0805 1
9 100K R10,R11 R0805 2
10 1k R12,R13 R0805 2
11 FE2.1 U1 LQFP-48_L7.0-W7.0-P0.50-LS9.0-BL 1
12 SMD0805P050TF/12 U2 F0805 1
13 24C02/TR U3 SOIC-8_L5.0-W4.0-P1.27-LS6.0-BL 1
14 micro USBFemale USB MICRO-USB-SMD_5P-P0.65-H-F_C10418 1
15 AF 10.0 Side insert 3 Have side iron Reverse PBT White plastic Thicker USB1,USB2,USB3,USB4,USB5,USB6 USB-A-TH_USB-M-58 6
16 12MHz X1 OSC-SMD_4P-L3.2-W2.5-BL 1
