简介
使用NCEP023N10LL实现的低侧关断电子开关，输入范围9-75V 最大300A电流,带光耦隔离控制和缓启动
简介：使用NCEP023N10LL实现的低侧关断电子开关，输入范围9-75V 最大300A电流,带光耦隔离控制和缓启动复刻成本：￥32.6
开源协议
：GPL 3.0
(未经作者授权，禁止转载)创建时间：2024-12-13 00:00:00更新时间：2025-02-05 09:12:09
描述
重庆邮电大学HXC战队开源
最后一次更新时间：2025/1/4 ：添加TVS
最大75V 300A的电子开关，可代替直流继电器
大面积开窗+铝基板散热 保证持续导通性
功能
- 光耦隔离控制
- 外接小开关控制
- 单片机控制
- 缓启动
- 输出指示LED
- 外壳有带M3固定孔
要获得最佳性能：
- 推荐使用8-12AWG规格的线材
- 在开窗部分焊接大量的锡或者加铜条以获得最大过流能力
- 在铝基板背面和mos顶面涂抹硅脂
注意
- 300A是来自MOS的数据手册，不能当作实际持续电流
- 75V来自TVS的规格，稍微高一点不会影响使用
- 实测室温20C° 静态带外壳被动散热，持续电流100A下约30S外壳达到100C°

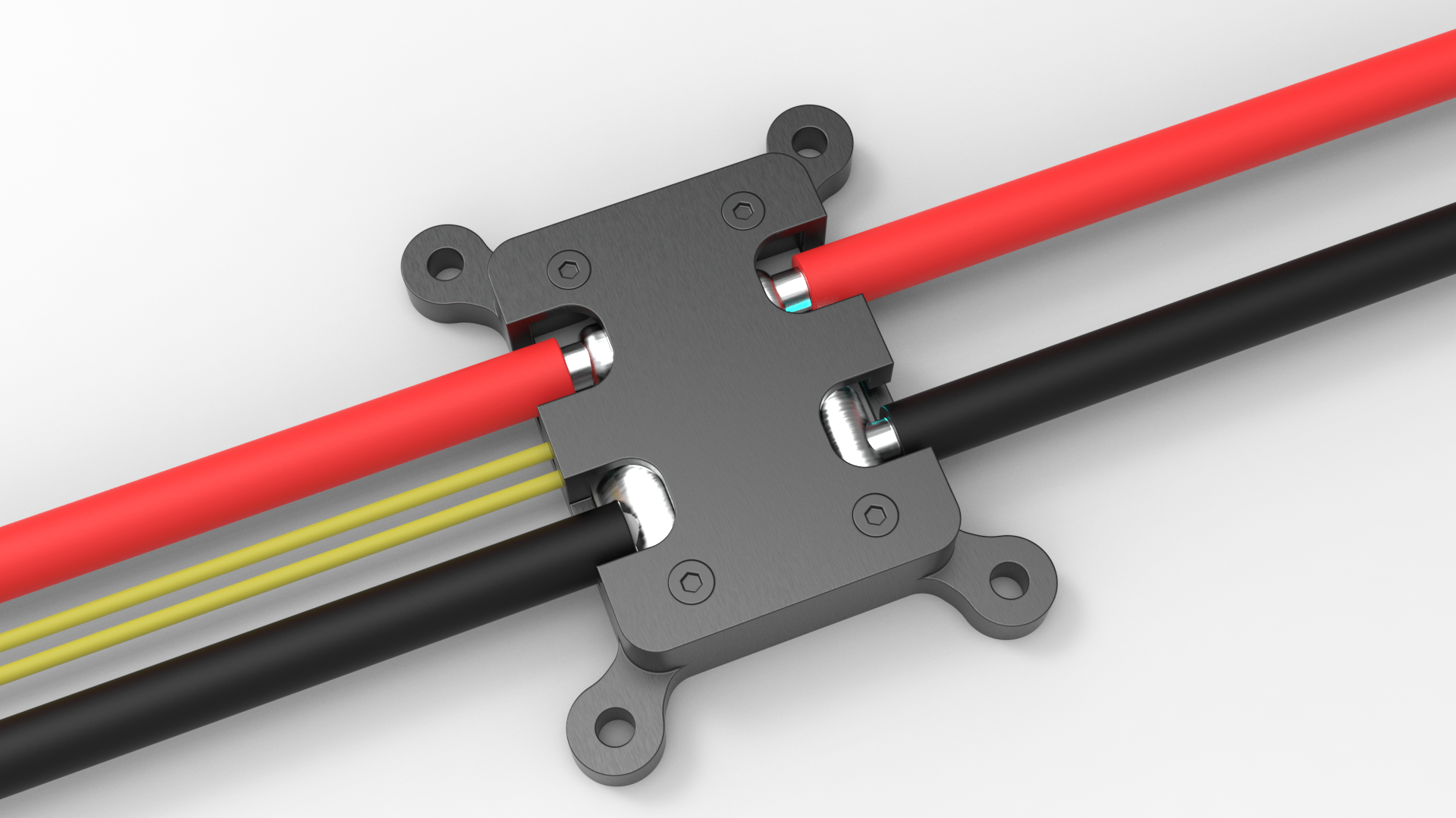

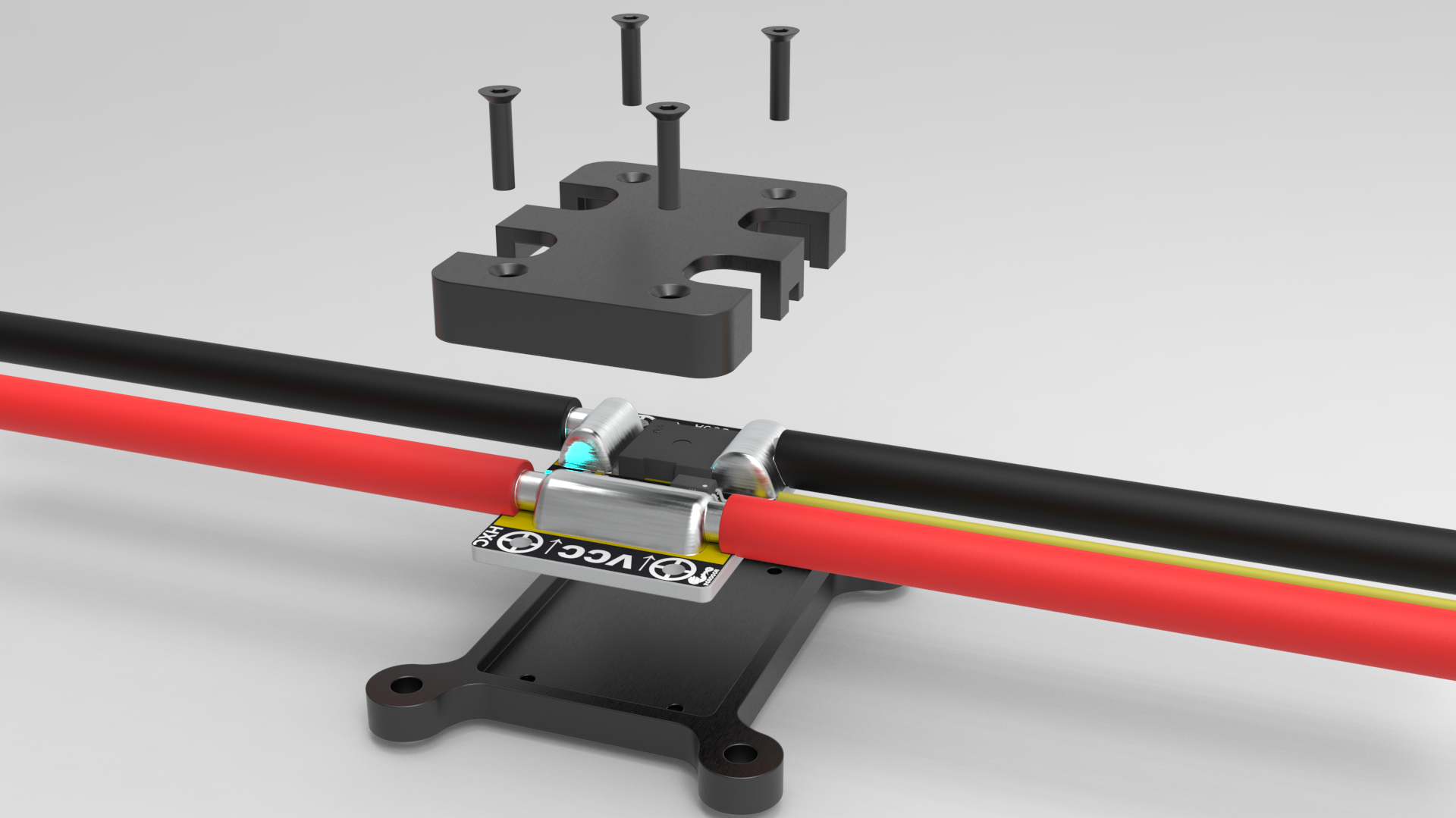

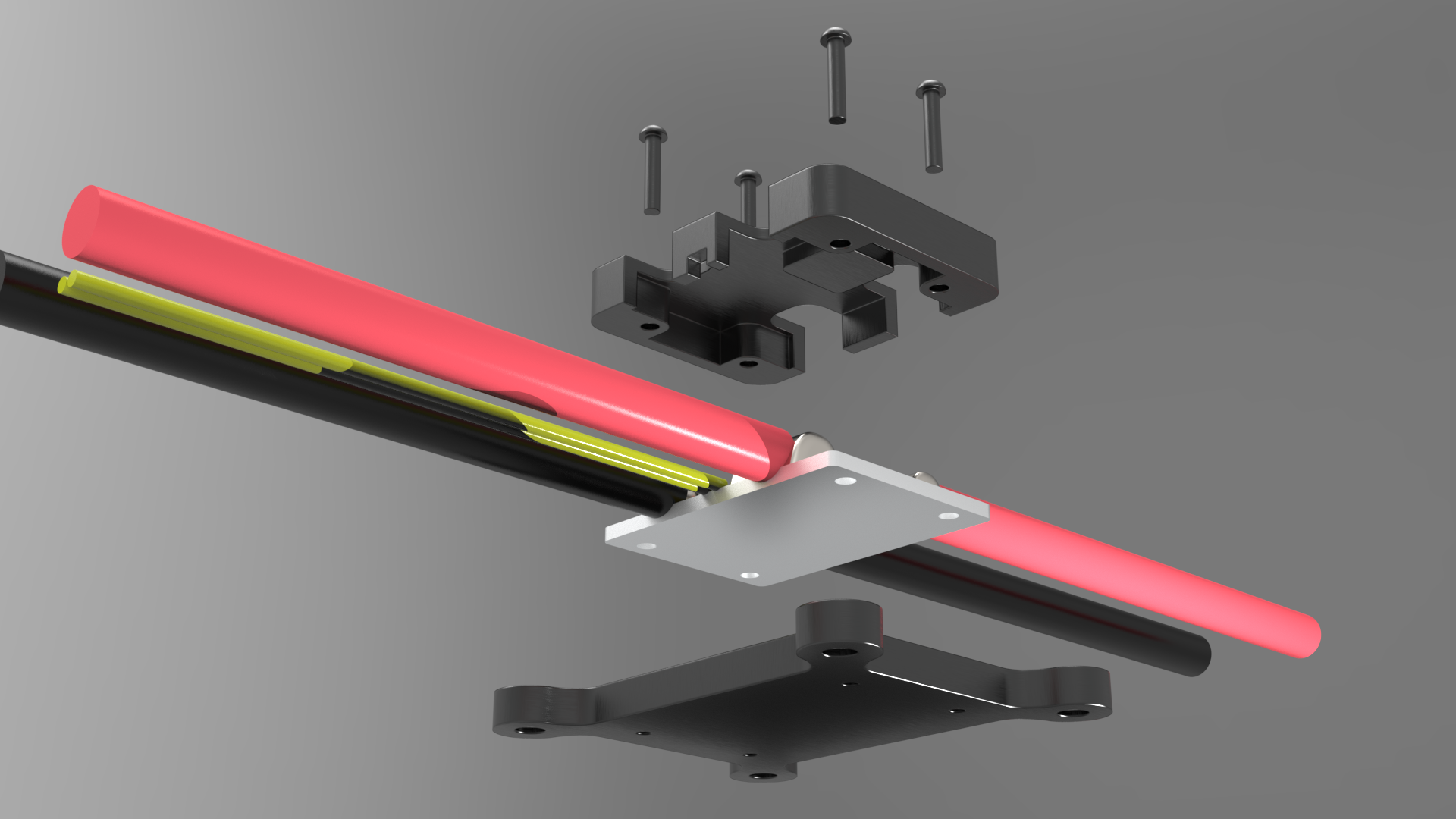

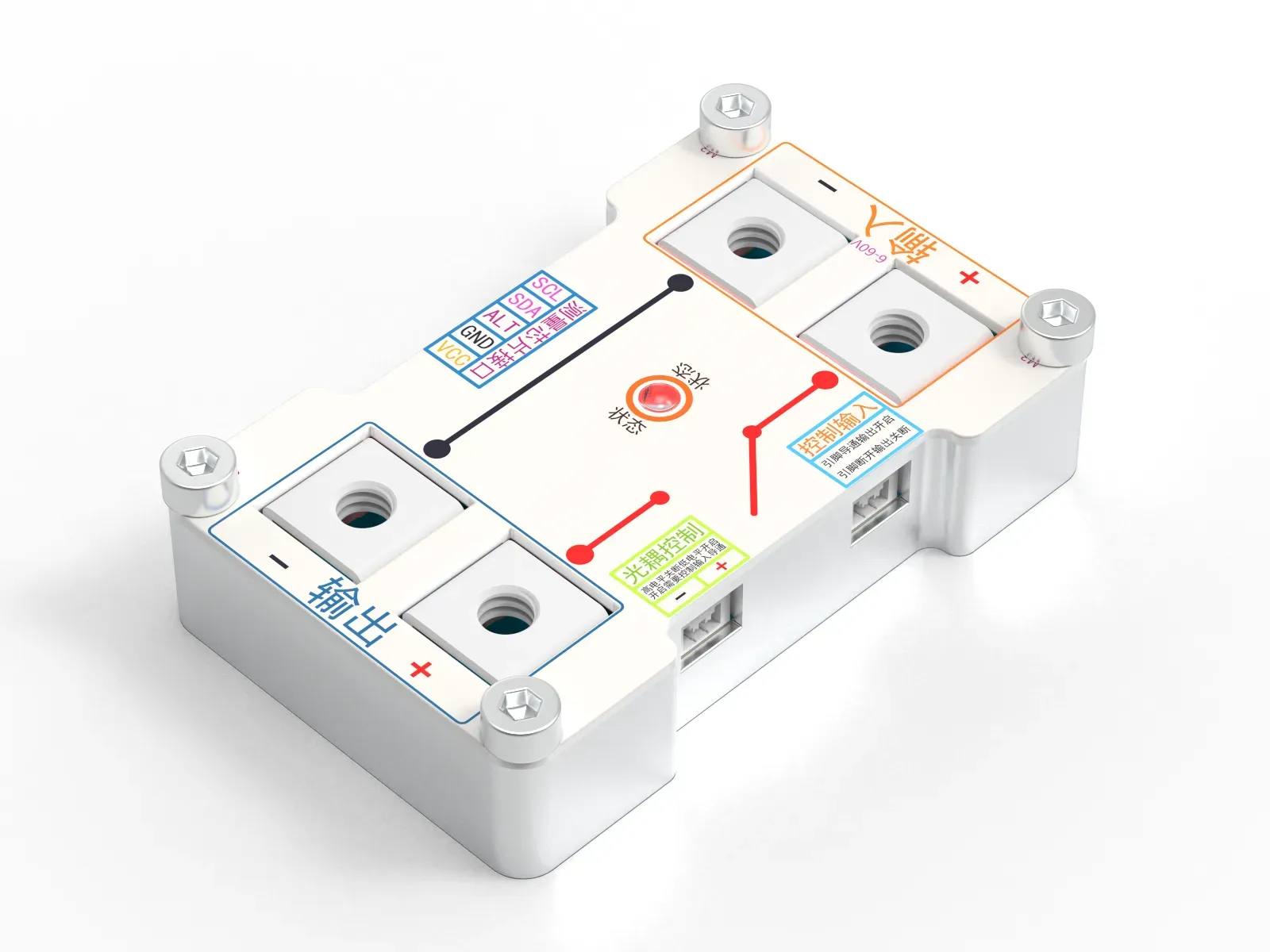

渲染图
实物图
PCB图

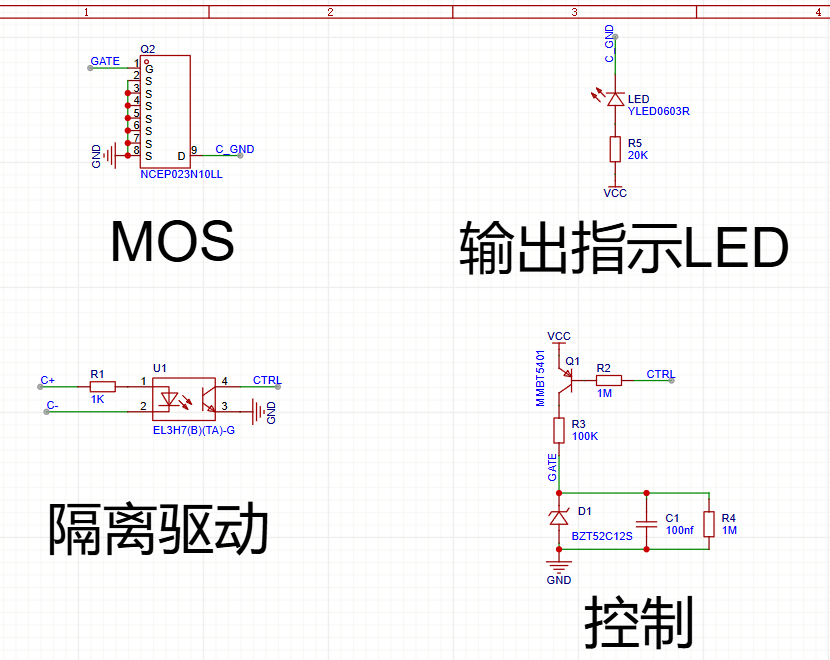

原理图
接线

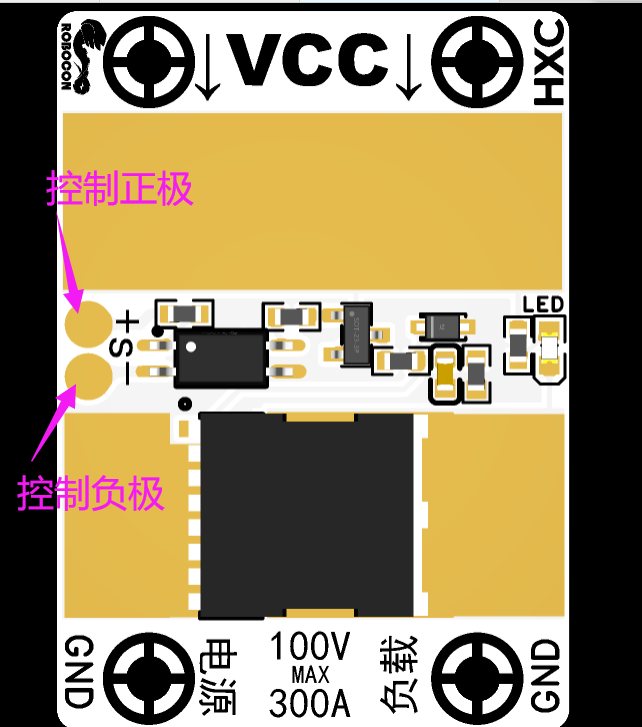

光耦隔离模式
光耦控制输入3 - 50V时开启开关
开关模式

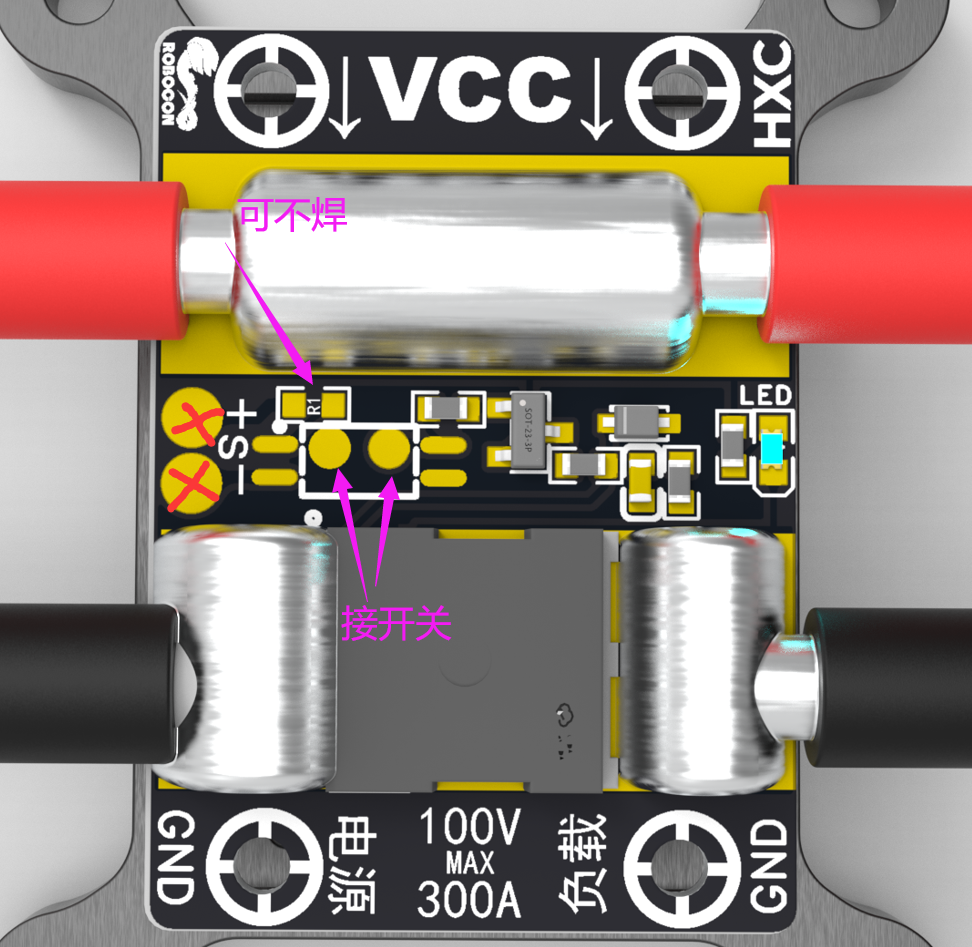

如图接线，开关导通时开启

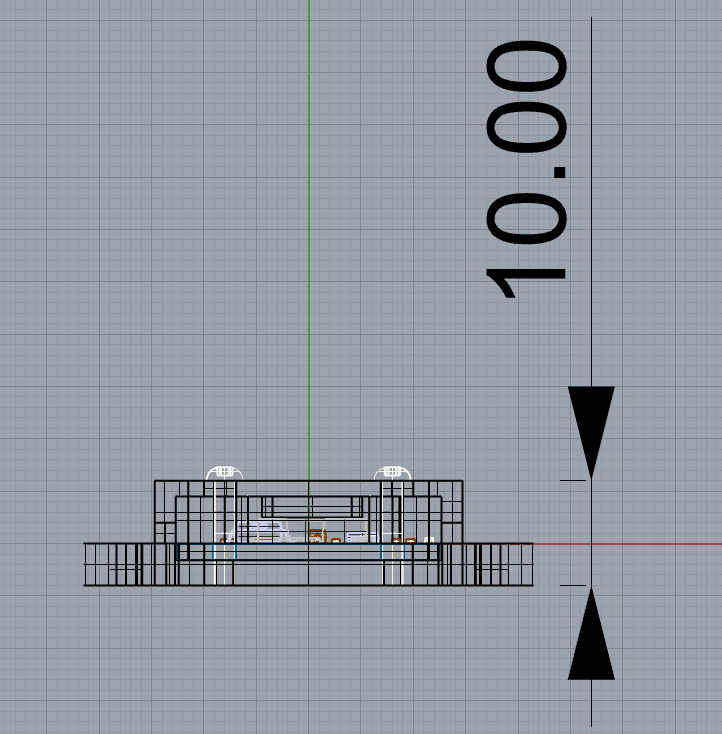

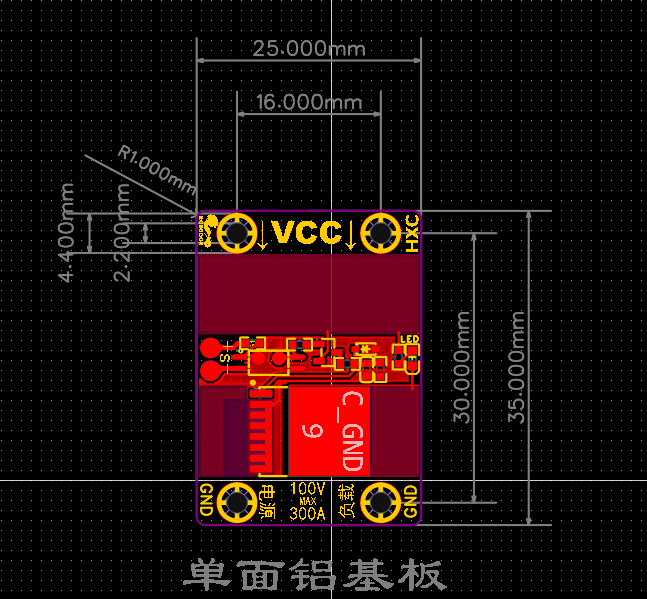

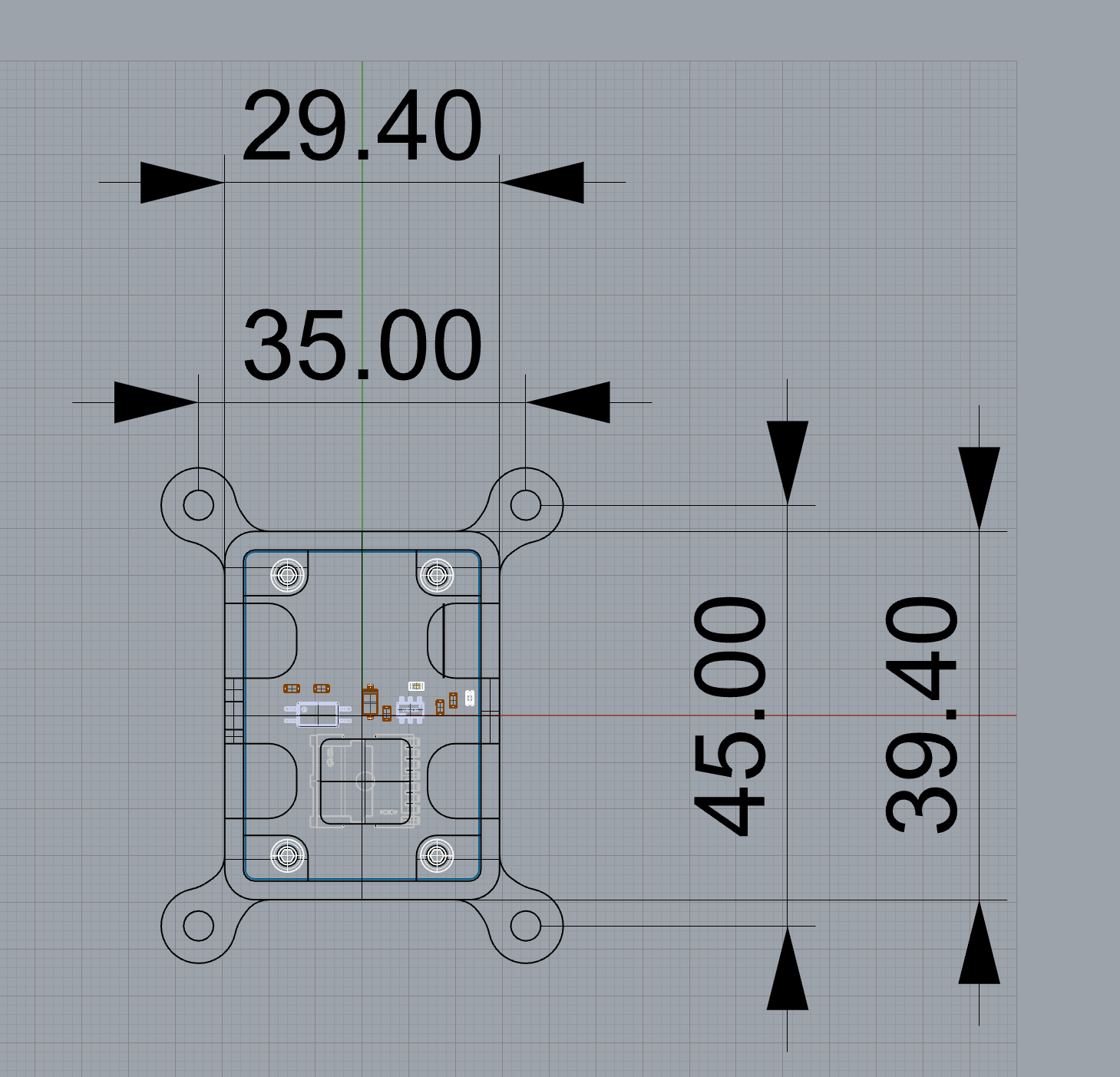

尺寸
