简易电子琴

项目简介

该项目是基于NE555定时器的简易电子琴设计。电路通过8个不同的电阻和按钮开关组合形成不同的音频频率。每个按键控制不同的电阻值，从而改变NE555的振荡频率，实现音调的变化。当按下按钮时，NE555振荡器产生对应频率的方波信号，驱动蜂鸣器发声。电路还连接了LED指示灯，指示音符的状态。该设计具有成本低、结构简单、操作方便等特点，非常适合入门级电子学习和实践应用。

项目功能

该简易电子琴项目主要具有以下功能：

1. 音调生成：通过8个按键控制不同的电阻值，改变NE555定时器的振荡频率，从而产生不同的音调。
2. 音频输出：振荡器生成的信号驱动蜂鸣器发声，产生对应频率的音调。
3. 音符指示：每次按下按钮时，LED指示灯会亮起，显示当前音符的状态，便于用户识别音符。
4. 简易调音：用户可以通过更换电阻或调整电路参数，改变音调的频率，实现简单的调音功能。

项目参数

该简易电子琴项目的主要参数如下：

1. 工作电压：5V直流电源供电，适合USB供电或电池供电。
2. 频率范围：通过不同电阻组合控制NE555的振荡频率，频率范围根据电阻值可调整，通常在音频范围（20Hz到5kHz）内。
3. 电阻值：每个按键对应不同的电阻值，分别为2kΩ、2kΩ、2kΩ、2kΩ、1kΩ、10kΩ等，以生成不同的音调。
4. 电容值：主要使用100nF的电容作为振荡电容，10μF作为输出滤波电容，确保音频输出平滑。
5. 蜂鸣器频率：输出至蜂鸣器的频率对应NE555的振荡频率，通过调节电阻值变化音调。
6. 指示灯：每个按键配备LED指示灯，配有330Ω限流电阻，确保LED正常工作。

原理解析（硬件说明）

该简易电子琴项目的硬件部分主要由NE555定时器、按键开关、电阻、电容、蜂鸣器和LED指示灯组成，其工作原理如下：

1. NE555定时器振荡电路：核心元件为NE555定时器，工作在无稳态模式。通过不同的电阻和电容值组合，NE555定时器的振荡频率会发生变化，从而产生不同的音频频率。每次按下按键时，电阻值会影响充电时间常数，改变振荡器的输出频率。
2. 音调控制：电路中的8个按键（SW1-SW8）分别连接了不同阻值的电阻（2kΩ、2kΩ、2kΩ、2kΩ、1kΩ、10kΩ等），按下每个按键时，电阻值组合不同，从而改变NE555的频率输出，生成不同音调。每个电阻和按键组合都对应一个特定的音调。
3. 滤波和耦合电容：100nF电容（C1和C2）用于稳定电路振荡，10μF电容（C3）作为输出耦合电容，减少电路中的高频噪声，确保输出信号更为平滑。
4. 蜂鸣器输出：NE555的输出端连接到蜂鸣器，当产生的频率信号通过蜂鸣器时，会发出不同频率的声音，形成不同的音调。
5. LED指示：每个按键按下时，对应的LED指示灯会亮起，通过330Ω限流电阻（如R9、R10、R11）保护LED，使其正常发光，提供视觉反馈，指示当前按键的音调。

注意事项

在设计和使用该NE555简易电子琴项目时，需要注意以下事项：

1. 电源电压：确保使用稳定的5V直流电源供电，避免电压波动过大导致NE555定时器工作不稳定，影响音调效果。
2. 电阻和电容精度：该电路对频率的输出依赖电阻和电容的精度。若音调出现偏差，可以选用误差较小的电阻和电容，确保音频频率准确。
3. 按键防抖：由于机械按键在按下和松开时可能会产生抖动，导致频率不稳定，影响音调输出效果。可以在按键电路中增加小容量的滤波电容以减小抖动影响，提升音调的稳定性。
4. NE555定时器发热：NE555工作时可能会发热，特别是在长时间使用时，需要确保散热良好。若发现温度过高，可适当加散热片或降低供电电压。
5. 限流电阻选择：LED指示灯的限流电阻（如330Ω）应根据供电电压合理选择，避免电流过大导致LED损坏或过热。
6. 电路焊接质量：在焊接电路时，确保每个焊点连接牢固，避免虚焊或短路。尤其是在频繁按压的按键部分，焊接质量不佳可能导致电路接触不良，影响正常使用。
7. 音调调整：如果需要调整音调，可以改变电阻或电容的值，调整NE555的输出频率。但需注意修改后的音调频率仍要保持在音频范围内，否则蜂鸣器无法正常发声。
8. 蜂鸣器选择：选择适合音频频率的蜂鸣器，确保其在设定的频率范围内有良好的声音响应。

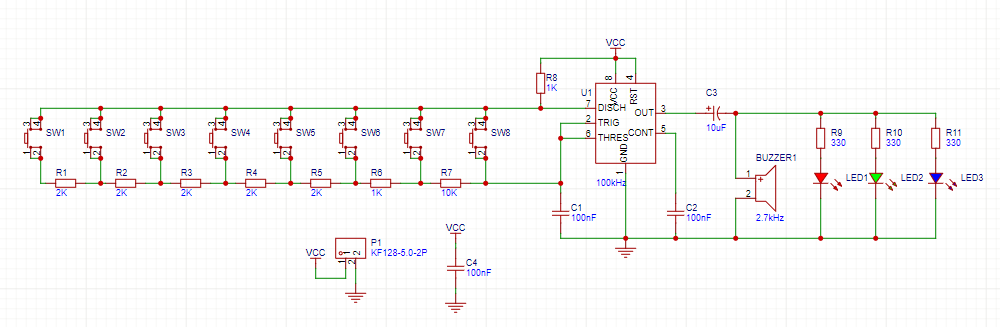

实物图
