标准版 CN3717-铅酸电池充电方案板

简介:5A 铅酸电池充电管理集成电路

开源协议: GPL 3.0

(未经作者授权,禁止转载)

创建时间: 2020-04-29 08:01:34
更新时间: 2023-05-11 19:00:37
描述
[电池电源管理芯片](https://list.szlcsc.com/catalog/612.html "电池电源管理芯片") CN3717(商城编号[C23839](https://item.szlcsc.com/24578.html))的方案验证板设计 输入输出为5mm接线柱方式。 输入电压范围:7.5V 至 28V(12V铅酸至少需要16V输入,推荐20V) 充电电流:设计1.2A,(通过调整元件参数获得最大5A充电电流,需要更换元件和加强散热) 带NTC温度检测端口(默认禁用) 充电红灯,充满绿灯。

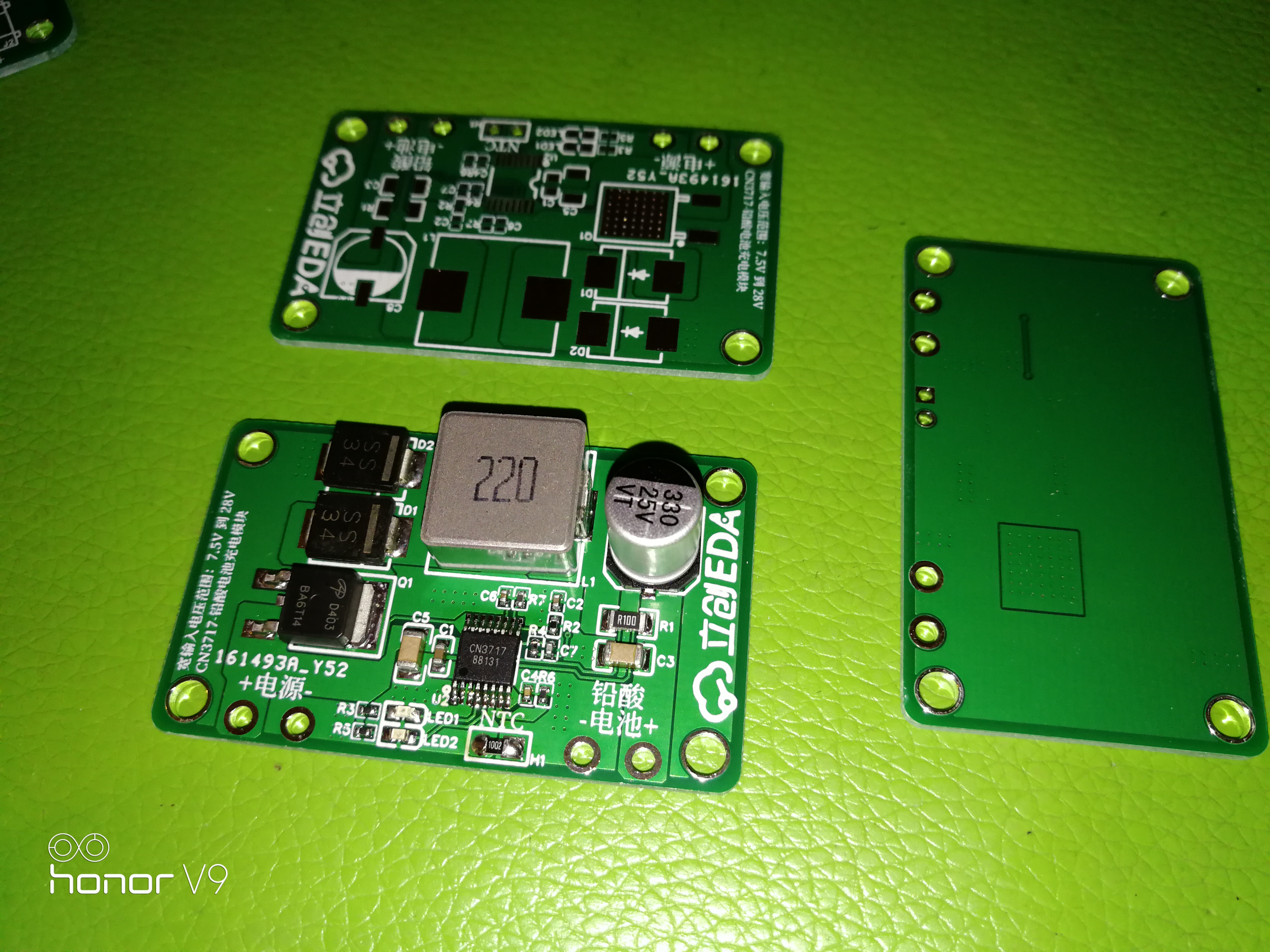

CN3717 是 PWM 降压模式铅酸电池充电管理集成电路,独立对铅酸电池充电进行自动管理, 具有封装外形小,外围元器件少和使用简单等优点。 CN3717 具有涓流,恒流,过充电和浮充电模式,非常适合铅酸电池的充电。 在过充电和浮充电模式,充电电压由外部电阻分压网络设置; 在恒流充电模式,充电电流通过一个外部电阻设置。 在开始充电时,如果电池电压低于所设置的过充电电压的75.6%时, CN3717用所设置的恒流充电电流的19%对电池进行涓流充电。 在过充电阶段,充电电流逐渐减小,当充电电流降低到外部电阻所设置的值时,CN3717进入浮充电状态。 在浮充电状态,如果电池电压下降到所设置的过充电电压的82.2%时,自动开始新的充电周期。 当输入电源掉电或者输入电压低于电池电压时,CN3717自动进入低功耗的睡眠模式。 其它功能包括输入低电压锁存,电池温度监测,电池端过压保护和充电状态指示等。 ![IMG_20200608_102807.jpg](//image.lceda.cn/pullimage/JvlWJLGkAtt2XIzusKjgaxpG19B2fFrSCEBwTAmy.jpeg) ![IMG_20200608_102814.jpg](//image.lceda.cn/pullimage/gpSe8xxlezGU0qcHgpxrEiLsehCqCV0UDSaErTMt.jpeg)
设计图
原理图
1 /
PCB
1 /
未生成预览图,请在编辑器重新保存一次
ID Name Designator Footprint Quantity
1 160k R4 R0402 1
2 68k R7 R0402 1
3 10k R6,R5,R3 R0402 3
4 120R R2 R0402 1
5 220uF C8 CAP-SMD_BD8.0-L8.3-W8.3-FD 1
6 0.1uf C1 C0603 1
7 G LED2 LED0603-R-RD 1
8 R LED1 LED0603-R-RD 1
9 NTC H1 HDR-TH_2P-P2.54-V 1
10 AOD403 Q1 TO-252-3_L6.5-W5.8-P4.58-TL 1
11 0.068 R1 R1206 1
12 10uF C3,C5 C1206 2
13 22uH L1 IND-SMD_L13.5-W12.8 1
14 SS54_C16103 D2,D1 SMC_L7.1-W6.2-LS8.1-FD 2
15 GND J2,J3 TEST-SMD_L3.4-P1.8 2
16 VIN J4 TEST-SMD_L3.4-P1.8 1
17 BAT J1 TEST-SMD_L3.4-P1.8 1
18 CN3717 U2 TSSOP-16_L5.0-W4.4-P0.65-LS6.4-BL 1
19 470pf C4 C0402 1
20 220nf C6,C2 C0402 2
21 47pf C7 C0402 1
